PSU: Cómo evitar la sobrecarga de corriente y problemas con el conector
Especificaciones del cable:
La calificación máxima de corriente de un solo conector de 8 pines es de hasta, y a veces más de 24A (288W a 12V). Sin embargo, la conexión en la GPU solo está calificada para 75W (6 pines) y 150W (8 pines) en total para la alimentación de la tarjeta gráfica. Por lo tanto, no se recomienda usar un solo cable que se divida en dos PCIe de 8 pines en tarjetas gráficas que utilizan dos conectores PCIe para consumir más de 288W. Consulta las especificaciones de tu tarjeta gráfica para obtener más información sobre los requisitos de energía de tu tarjeta.
Los daños o mal funcionamiento resultantes del uso de una tarjeta gráfica o tarjeta de expansión con un solo conector PCIe de 8 pines que potencialmente pueda exceder el consumo de energía total estándar pueden anular la garantía de tu fuente de alimentación.
¡DESCARGO DE RESPONSABILIDAD! ¡Utiliza solo cables proporcionados por CORSAIR! Si necesitas ayuda adicional, por favor contacta con el Soporte de CORSAIR.
La calificación máxima de corriente de un conector periférico (molex) o SATA es de 5A, un total de 60W (+12V x 5A) o 25W (+5V x 5A). Asegúrate de que los dispositivos conectados estén operando dentro de estos límites. Los mal funcionamientos resultantes de un uso indebido pueden anular la garantía.
La calificación máxima de corriente de un conector de placa base de 24 pines para sus pines metálicos duales de +12V es de 5A cada uno, lo que totaliza 120W (+12V x 5A x 2). Asegúrate de que los dispositivos que consumen +12V conectados a la placa base estén operando dentro de estos límites. CORSAIR no cubrirá los daños o mal funcionamiento resultantes de usos que excedan estos conectores y sus cables asociados. Cuando el pin del conector se sobrecarga más allá de su capacidad de corriente nominal durante un período de tiempo, comenzará a decolorarse. El uso continuado puede resultar en la fusión del pin y del conector, lo que puede anular la garantía.
Ejemplo de daño en el conector:
Cómo conectar correctamente los cables PCIE a tu tarjeta gráfica
Asegúrate de que el cable PCIE esté conectado correctamente en la tarjeta gráfica. Deberías escuchar un "clic" que indique que el cable ha sido enchufado correctamente. Un mal contacto con el pin en la tarjeta puede causar daños.

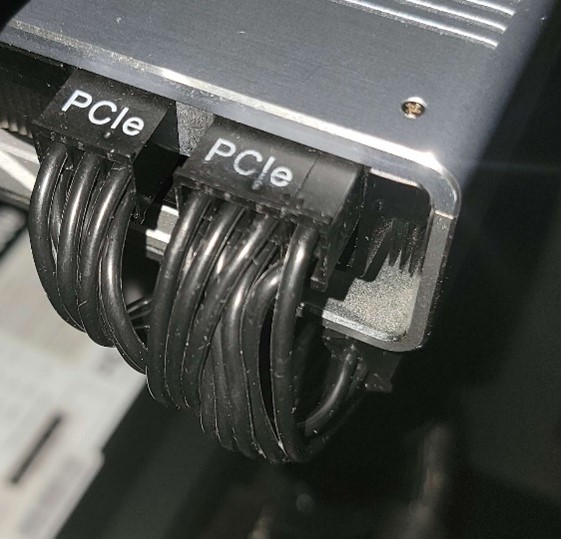

Cuando esté conectada correctamente, tu tarjeta debería lucir así:

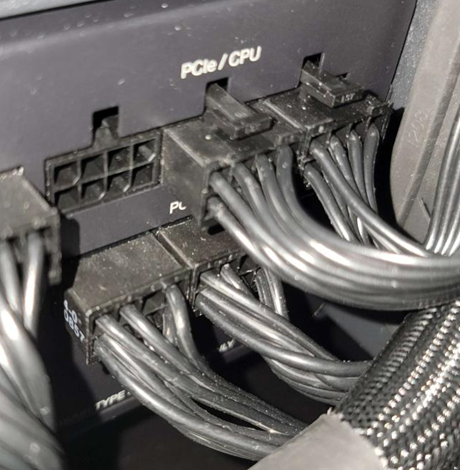

Cuando esté conectado correctamente, el extremo de la PSU debería lucir así:

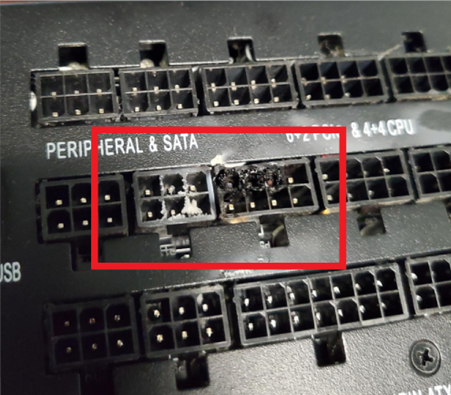

El daño debido a un mal contacto con el cable PCIE puede resultar en fusión:
Cable 12VHPWR y Recomendaciones de la Serie 4000
Con los recientes anuncios de nuevas tarjetas gráficas de alto rendimiento que requieren conectores 12VHPWR, es importante tener en cuenta la siguiente información:
- Las tarjetas de la serie RTX 4000 utilizan un nuevo conector de alimentación 12+4 pines 12VHPWR, todas las tarjetas se enviarán con un adaptador de alimentación PCI-e de 8 pines a 12VHPWR. Las fuentes de alimentación de CORSAIR ya admiten las mayores necesidades de energía de la próxima generación de hardware de PC.
- Además, también puedes solicitar nuestro cable oficial CORSAIR 12VHPWR 600W compatible con todas las fuentes de alimentación tipo 4 de CORSAIR, conectándose directamente a la fuente de alimentación a través de los conectores existentes del lado de la fuente de alimentación para suministrar energía directamente a tu nueva tarjeta gráfica.
Todas las fuentes de alimentación tipo 3 y tipo 4 deberían poder utilizar el nuevo cable CORSAIR 12VHPWR 600W ya que la única diferencia entre los cables tipo 3 y tipo 4 es el pinout del cable ATX de 24 pines; todos los demás cables (SATA, PCIe, etc.) son iguales. Ten en cuenta que este cable no es compatible con ninguna de nuestras fuentes de alimentación que requieran sus propios cables dedicados. Las fuentes de alimentación como las series AX GOLD no son compatibles. Asegúrate de consultar la tabla de compatibilidad de PSU para saber qué fuentes de alimentación son compatibles con el nuevo cable CORSAIR 12VHPWR.
¡DESCARGO DE RESPONSABILIDAD! El cable CORSAIR 12VHPWR 600W no es compatible con fuentes de alimentación que no sean de CORSAIR.
Recomendaciones sobre cómo utilizar nuestro cable 12VHPWR
- AMBOS conectores de 8 pines deben estar conectados en todo momento a tu fuente de alimentación.
- Todos los conectores deben estar INSERTADOS, BLOQUEADOS y AJUSTADOS correctamente.
- NO dobles el cable en ninguna dirección una vez que esté conectado.
- NO dobles ni apliques fuerza al cable demasiado cerca del conector.
El uso incorrecto y las fallas pueden anular la garantía.

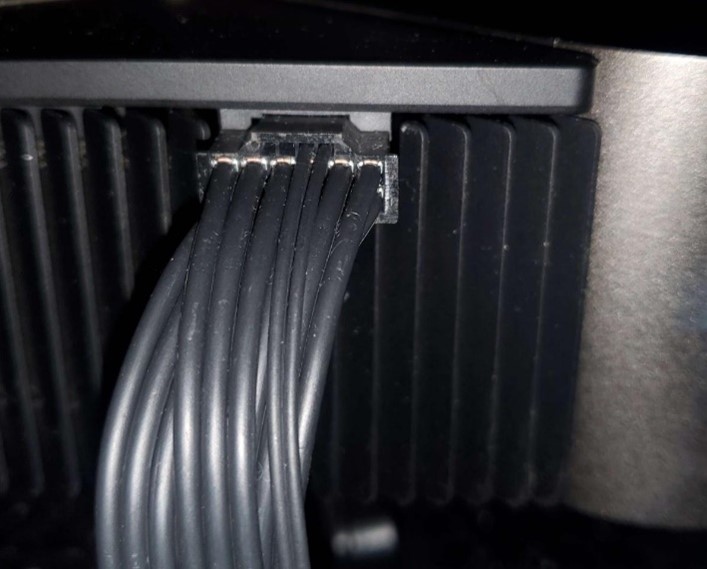

Ejemplos de contacto adecuado:
Si tienes alguna pregunta sobre el uso de nuestras fuentes de alimentación o cables, por favor contacta a Soporte de CORSAIR.
