Comment éviter la surcharge de courant/Problèmes de connecteur

Spécifications du câble :

La note de courant maximale d'un seul connecteur 8 broches est jusqu'à, et parfois plus de 24A (288W à 12V). Cependant, la connexion à la GPU est seulement évaluée à 75W (6 broches) et 150W (8 broches) au total pour l'alimentation de la carte graphique. Par conséquent, il n'est pas recommandé d'utiliser un seul câble qui se divise en deux connecteurs PCIe 8 broches sur les cartes graphiques qui utilisent deux connecteurs PCIe pour consommer plus de 288W. Référez-vous aux spécifications de votre carte graphique pour en savoir plus sur les besoins en énergie de votre carte.

Les dommages ou dysfonctionnements résultant de l'utilisation d'une carte graphique ou d'une carte d'extension avec un seul connecteur PCIe 8 broches qui peut potentiellement dépasser la consommation d'énergie totale standard peuvent annuler la garantie de votre alimentation électrique.

AVERTISSEMENT ! Veuillez n'utiliser que les câbles fournis par CORSAIR ! Si vous avez besoin d'aide supplémentaire, veuillez contacter le support CORSAIR.

La note de courant maximale d'un connecteur périphérique (molex) ou SATA est de 5A, totalisant 60W (+12V x 5A) ou 25W (+5V x 5A). Assurez-vous que les appareils connectés fonctionnent dans ces limites. Les dysfonctionnements résultant d'une mauvaise utilisation peuvent annuler la garantie.

La note de courant maximale du connecteur de la carte mère 24 broches pour ses broches métalliques +12V est de 5A chacune, totalisant 120W (+12V x 5A x 2). Assurez-vous que les appareils connectés au +12V de la carte mère fonctionnent dans ces limites. CORSAIR ne couvrira pas les dommages ou dysfonctionnements résultant d'une utilisation dépassant ces connecteurs et leurs câbles associés. Lorsque la broche du connecteur est surchargée au-delà de sa capacité de courant nominale pendant un certain temps, elle commencera à se décolorer. Une utilisation continue peut entraîner la fusion de la broche et du connecteur, ce qui peut annuler la garantie.

Exemple de dommage du connecteur :

Comment connecter correctement les câbles PCIE à votre carte graphique

Assurez-vous que le câble PCIE est correctement inséré dans la carte graphique. Vous devriez entendre un "clic" indiquant que le câble a été branché correctement. Un mauvais contact avec la broche sur la carte peut causer des dommages.

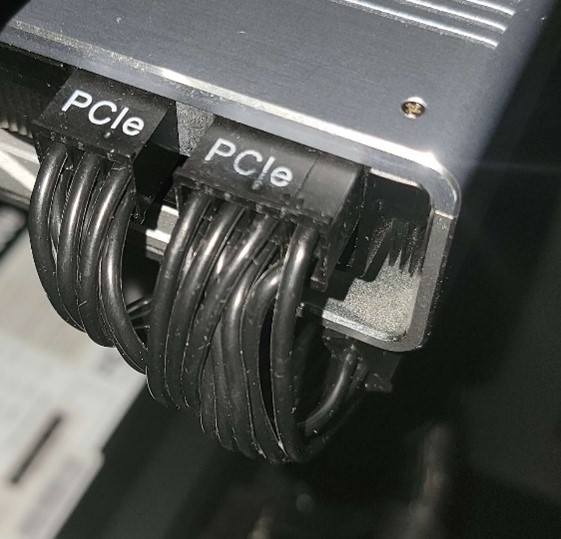

Lorsqu'il est correctement connecté, votre carte devrait ressembler à ceci :

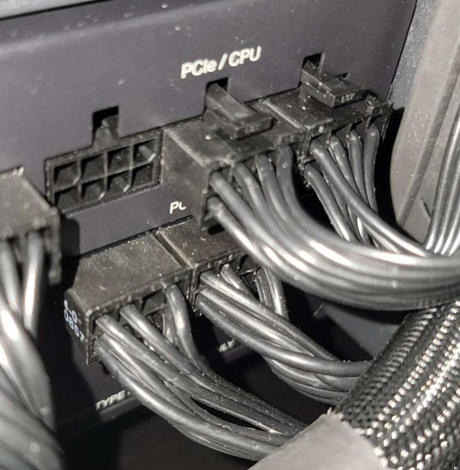

Lorsqu'il est correctement connecté, l'extrémité de l'alimentation devrait ressembler à ceci :

Les dommages dus à un mauvais contact avec le câble PCIE peuvent entraîner une fusion :

Câble 12VHPWR & Recommandations de la série 4000

Avec les récentes annonces de nouvelles cartes graphiques haute performance nécessitant des connecteurs 12VHPWR, il est important de noter les informations suivantes :

• Les cartes de la série RTX 4000 utilisent un nouveau connecteur d'alimentation 12+4 broches 12VHPWR, toutes les cartes seront expédiées avec un adaptateur d'alimentation PCI-e 8 broches vers 12VHPWR. Les alimentations CORSAIR prennent déjà en charge les besoins en puissance plus élevés de la prochaine génération de matériel PC.
• De plus, vous pouvez également commander notre câble officiel CORSAIR 12VHPWR 600W compatible avec tous les alimentations CORSAIR de type 4, se connectant directement à l'alimentation via les connecteurs existants du côté de l'alimentation pour alimenter directement votre nouvelle carte graphique.

Toutes les alimentations de type 3 et de type 4 devraient pouvoir utiliser le nouveau câble CORSAIR 12VHPWR 600W car la seule différence entre les câbles de type 3 et de type 4 est le câblage du connecteur ATX 24 broches ; tous les autres câbles (SATA, PCIe, etc.) sont les mêmes. Notez que ce câble n'est pas compatible avec les alimentations nécessitant leurs propres câbles dédiés. Les alimentations comme les séries AX GOLD ne sont pas compatibles. Assurez-vous de consulter le tableau de compatibilité des alimentations pour savoir quelles alimentations sont compatibles avec le nouveau câble CORSAIR 12VHPWR.

AVERTISSEMENT ! Le câble CORSAIR 12VHPWR 600W n'est pas compatible avec les alimentations NON-CORSAIR.

Recommandations sur l'utilisation de notre câble 12VHPWR

• LES DEUX connecteurs 8 broches doivent être branchés en permanence sur votre alimentation.
• Tous les connecteurs doivent être correctement INSÉRÉS, VERROUILLÉS et SERRÉS.
• NE PAS plier le câble dans n'importe quelle direction une fois qu'il est branché en place.
• NE PAS plier ou appliquer de force sur le câble trop près du connecteur.

Une utilisation incorrecte et des dysfonctionnements peuvent annuler la garantie.

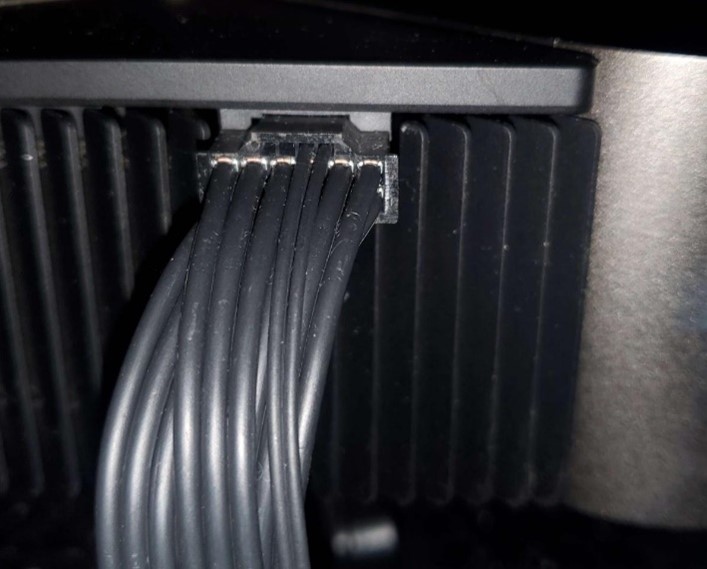

Exemples de contact appropriés :

Si vous avez des questions concernant l'utilisation de nos alimentations ou câbles, veuillez contacter le support CORSAIR.
