Come evitare sovraccarichi di corrente e problemi di connessione

Specifiche del cavo:

La corrente massima di un singolo connettore 8-pin è fino a, e talvolta più di 24A (288W a 12V). Tuttavia, il collegamento alla GPU è valutato solo per 75W (6-pin) e 150W (8-pin) in totale per l'alimentazione della scheda grafica. Pertanto, non è consigliabile utilizzare un singolo cavo che si divide in due PCIe 8-pin su schede grafiche che utilizzano due connettori PCIe per consumare oltre 288W. Consultare le specifiche della propria scheda grafica per maggiori informazioni sui requisiti di alimentazione della scheda.

I danni o i malfunzionamenti derivanti dall'uso di una scheda grafica o di espansione con un singolo connettore PCIe 8pin che potenzialmente può superare il normale assorbimento di potenza totale potrebbero annullare la garanzia dell'alimentatore.

AVVERTENZA! Si prega di utilizzare solo cavi forniti da CORSAIR! Se necessiti di ulteriore assistenza, ti preghiamo di contattare il supporto CORSAIR.

Il massimo assorbimento di corrente del connettore periferico (molex) o SATA è di 5A, totale 60W (+12V x 5A) o 25W (+5V x 5A). Assicurarsi che i dispositivi collegati operino entro questi limiti. Malfunzionamenti derivanti da un uso improprio potrebbero annullare la garanzia.

Il massimo assorbimento di corrente del connettore della scheda madre 24pin per i suoi due pin metallici +12V è di 5A ciascuno, per un totale di 120W (+12V x 5A x 2). Assicurarsi che i dispositivi che assorbono +12V collegati alla scheda madre operino entro questi limiti. CORSAIR non coprirà danni o malfunzionamenti derivanti da utilizzi che superano questi connettori e i relativi cavi associati. Quando il pin del connettore è sovraccaricato oltre la capacità di corrente nominale per un certo periodo di tempo, inizierà a scurirsi. L'uso continuato potrebbe portare alla fusione del pin e del connettore, il che potrebbe annullare la garanzia.

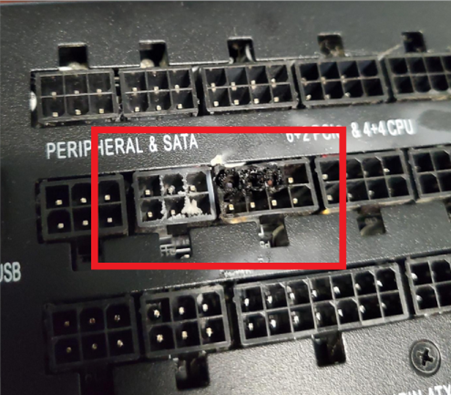

Esempio di danni al connettore:

Come collegare correttamente i cavi PCIE alla tua scheda grafica

Assicurarsi che il cavo PCIE sia inserito correttamente nella scheda grafica. Dovresti sentire un "click" che indica che il cavo è stato inserito correttamente. Un cattivo contatto con il pin sulla scheda potrebbe causare danni.

Quando collegata correttamente, la tua scheda dovrebbe apparire così:

Quando collegato correttamente, l'estremità dell'alimentatore dovrebbe apparire così:

I danni causati da un cattivo contatto con il cavo PCIE potrebbero portare alla fusione:

Cavo 12VHPWR e Raccomandazioni Serie 4000

Con i recenti annunci delle nuove schede grafiche ad alte prestazioni che richiedono connettori 12VHPWR, è importante tenere presente le seguenti informazioni:

• Le schede della serie RTX 4000 utilizzano un nuovo connettore di alimentazione 12+4 pin 12VHPWR, tutte le schede verranno fornite con un adattatore di alimentazione PCI-e 8-pin a 12VHPWR. Le alimentazioni di CORSAIR già supportano le maggiori esigenze di potenza della prossima generazione di hardware PC.
• Inoltre, è possibile ordinare il nostro cavo ufficiale CORSAIR 12VHPWR 600W compatibile con tutti gli alimentatori CORSAIR di tipo 4, collegandosi direttamente all'alimentatore tramite i connettori esistenti sul lato PSU per alimentare direttamente la nuova scheda grafica.

Tutti gli alimentatori di tipo 3 e tipo 4 dovrebbero essere in grado di utilizzare il nuovo cavo CORSAIR 12VHPWR 600W poiché l'unica differenza tra i cavi di tipo 3 e tipo 4 è il pinout del cavo ATX a 24 pin; tutti gli altri cavi (SATA, PCIe, ecc.) sono gli stessi. Si noti che questo cavo non è compatibile con nessuno dei nostri alimentatori che richiedono cavi dedicati. Gli alimentatori come quelli della serie AX GOLD non sono compatibili. Assicurati di consultare la tabella di compatibilità PSU per verificare quali alimentatori sono compatibili con il nuovo cavo CORSAIR 12VHPWR.

AVVISO! Il cavo CORSAIR 12VHPWR 600W non è compatibile con gli alimentatori NON-CORSAIR.

Raccomandazioni sull'uso del nostro cavo 12VHPWR

• ENTRAMBI i connettori a 8 pin devono essere sempre collegati al tuo alimentatore.
• Tutti i connettori devono essere correttamente INSERITI, BLOCCATI con un clic e STRETTI.
• NON piegare il cavo in nessuna direzione una volta collegato.
• NON piegare o applicare forza al cavo troppo vicino al connettore.

Un uso improprio e malfunzionamenti potrebbero annullare la garanzia.

Esempi di contatto corretto:

Se hai domande sull'uso dei nostri alimentatori o cavi, contatta il supporto CORSAIR.
