전원 과부하/커넥터 문제를 피하는 방법
케이블 사양:
단일 8핀 커넥터의 최대 전류 등급은 때로는 24A 이상일 수 있습니다 (12V에서 288W). 그러나 GPU의 연결은 그래픽 카드 전원을 위해 75W(6핀) 및 150W(8핀)로만 등급이 매겨져 있습니다. 따라서, 288W 이상을 소비하는 두 PCIe 커넥터를 사용하는 그래픽 카드에 두 8핀 PCIe로 분할되는 단일 케이블을 사용하는 것은 권장되지 않습니다. 그래픽 카드의 사양을 확인하여 카드의 전원 요구 사항에 대해 자세히 알아보세요.
단일 PCIe 8핀 커넥터를 사용하는 그래픽 카드나 확장 카드로 인한 손상 또는 기능 장애가 표준 총 전력 소비를 초과할 수 있으며, 이는 전원 공급 장치의 보증을 무효화할 수 있습니다.
면책 조항! CORSAIR에서 제공한 케이블만 사용하십시오! 추가 지원이 필요한 경우, CORSAIR 지원팀에 문의하십시오.
주변 장치 (molex) 또는 SATA 커넥터의 최대 전류 등급은 각각 5A이며, 총 60W(+12V x 5A) 또는 25W(+5V x 5A)입니다. 연결된 장치가 이러한 한도 내에서 작동하도록 확인하십시오. 남용으로 인한 장애는 보증을 무효화할 수 있습니다.
24핀 마더보드 커넥터의 최대 전류 등급은 각각 5A인 이중 +12V 금속 핀으로, 총 120W(+12V x 5A x 2)입니다. 마더보드에 연결된 +12V 소비 장치가 이러한 한도 내에서 작동하도록 확인하십시오. CORSAIR는 이러한 커넥터 및 관련 케이블을 초과하는 사용으로 인한 손상이나 기능 장애에 대해 보상하지 않습니다. 커넥터 핀이 일정 기간 동안 등급된 전류 용량을 초과하면 변색될 수 있습니다. 계속 사용하면 핀과 커넥터가 녹을 수 있으며, 이는 보증을 무효화할 수 있습니다.

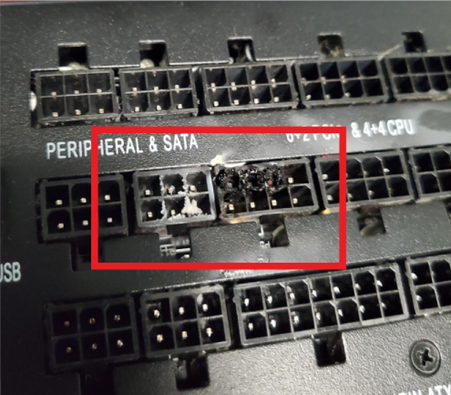

커넥터 손상의 예:
그래픽 카드에 PCIE 케이블을 올바르게 연결하는 방법
PCIE 케이블이 그래픽 카드에 올바르게 장착되었는지 확인하십시오. 케이블이 올바르게 꽂혔음을 나타내는 "찍" 소리가 들려야 합니다. 카드의 핀과의 접촉이 떨어지면 손상을 일으킬 수 있습니다.

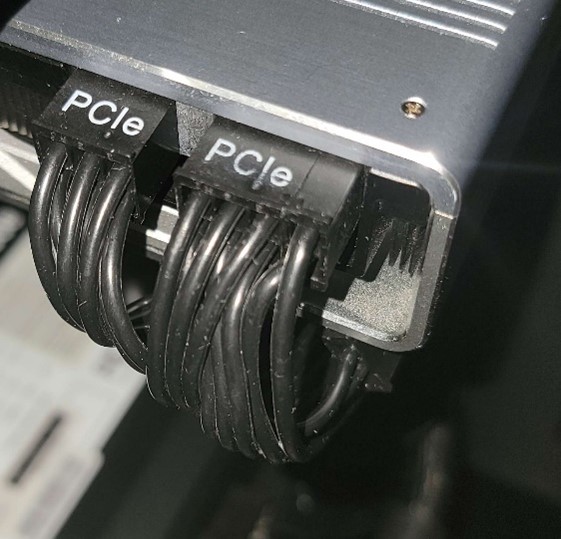

올바르게 연결된 경우 카드는 다음과 같아야 합니다:

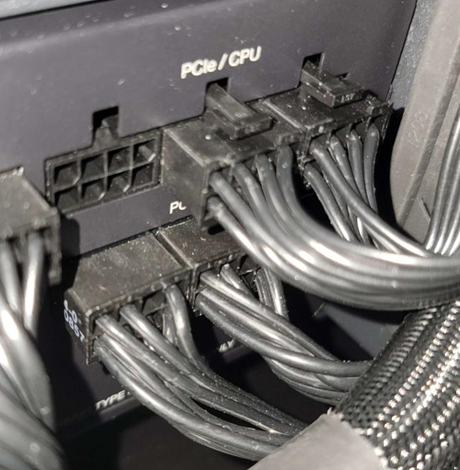

올바르게 연결된 경우 전원 공급 장치(Power Supply Unit, PSU) 끝은 다음과 같아야 합니다:
PCIE 케이블과의 접촉 불량으로 인한 손상:
12VHPWR 케이블 및 4000 시리즈 권장 사항
12VHPWR 커넥터가 필요한 새로운 고성능 그래픽 카드의 최근 발표를 고려할 때, 다음 정보를 주의 깊게 살펴보십시오:
- RTX 4000 시리즈 카드는 새로운 12+4 핀 12VHPWR 전원 커넥터를 사용하며, 모든 카드는 PCI-e 8핀 전원에서 12VHPWR 어댑터로 발송됩니다. CORSAIR의 전원 공급 장치는 이미 다음 세대 PC 하드웨어의 높은 전원 요구를 지원합니다.
- 또한, 모든 CORSAIR 타입-4 PSU와 호환되는 CORSAIR 12VHPWR 600W 케이블을 공식 주문할 수도 있습니다. 이 케이블은 기존 PSU 측 커넥터를 통해 PSU에 직접 연결하여 새로운 그래픽 카드에 전원을 공급합니다.
모든 Type-3 및 Type-4 PSU는 새로운 CORSAIR 12VHPWR 600W 케이블을 사용할 수 있어야 합니다. Type 3와 Type 4 케이블의 유일한 차이점은 24핀 ATX 케이블의 핀 배치이며, 다른 모든 케이블(SATA, PCIe 등)은 동일합니다. 이 케이블은 해당 전용 케이블이 필요한 PSU와 호환되지 않습니다. AX GOLD 시리즈 PSU와 호환되지 않습니다. 새로운 CORSAIR 12VHPWR 케이블과 호환되는 Power Supplies에 대한 정보는 PSU 호환성 표를 참조하십시오.
주의! CORSAIR 12VHPWR 600W 케이블은 CORSAIR PSU 이외의 PSU와 호환되지 않습니다.
12VHPWR 케이블 사용 권장 사항
- 모든 8핀 커넥터를 전원 공급 장치에 항상 연결해야 합니다.
- 모든 커넥터가 올바르게 삽입되고 클릭 잠금되어야 합니다.
- 일단 꽂힌 케이블을 어떤 방향으로도 구부리지 마십시오.
- 커넥터에 너무 가까운 곳에서 케이블을 구부리거나 힘을 가하지 마십시오.
부적절한 사용 및 고장은 보증을 무효화할 수 있습니다.

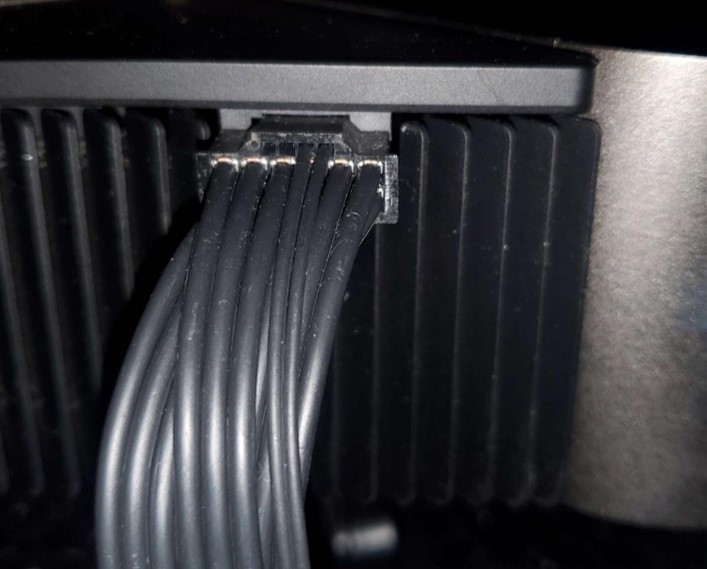

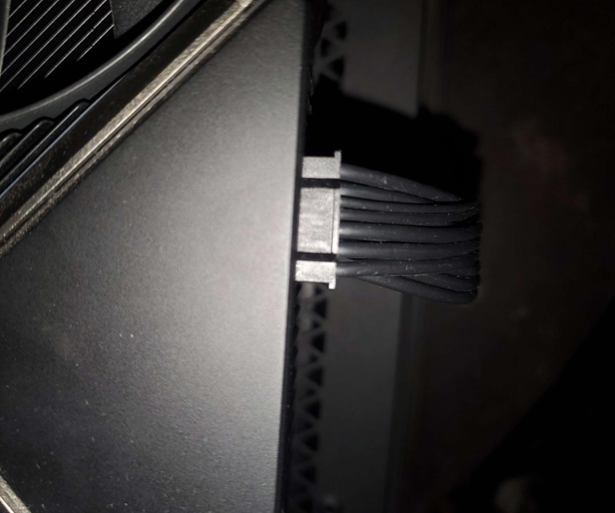

올바른 연락 예시:
전원 공급 장치 또는 케이블 사용에 관한 질문이 있으시면 CORSAIR 지원팀에 문의하십시오.
