전원 공급 장치(PSU)를 테스트하는 방법

시스템이 켜지지 않는 문제가 발생하는 경우 전원 공급 장치(PSU)가 제대로 작동하는지 확인하기 위해 테스트를 수행할 수 있습니다.

이 테스트를 수행하려면 종이 클립이나 PSU 점퍼가 필요합니다.

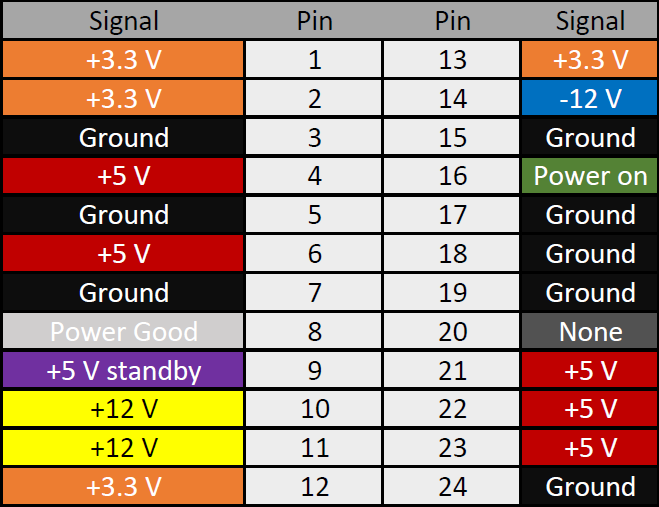

중요: PSU를 테스트할 때 올바른 핀을 점퍼해야 합니다. 잘못된 핀을 점퍼하면 부상 및 PSU에 손상을 줄 수 있습니다. 어떤 핀을 점퍼해야 하는지 확인하려면 아래 이미지를 참조하십시오.

PSU를 테스트하려면 다음을 수행하십시오:

1. PSU의 전원을 끕니다.
2. 본 AC 케이블과 24핀 케이블을 제외한 모든 케이블을 뽑습니다.
3. 24핀 케이블에서 핀 16과 핀 17을 찾습니다.

   • 핀 16과 핀 17을 찾으려면 클립이 위를 향하고 핀이 당신을 향하도록 왼쪽에서 오른쪽으로 세면 됩니다. 아래 사진 예시에서 왼쪽에서 오른쪽으로 세면 4번째와 5번째 핀이 됩니다:
4. 종이 클립을 핀 16과 핀 17에 삽입할 수 있도록 끝을 구부릅니다.

   • PSU 점퍼를 사용하는 경우, 끝을 핀 16과 핀 17에 삽입합니다.
5. PSU의 전원을 켭니다.
6. PSU 팬이 돌아가는지 확인합니다. 돌아간다면 PSU가 정상적으로 작동 중입니다.
   • 참고: 많은 Corsair PSU는 전원이 켜진 후 팬이 잠시 돌아가는 제로 RPM 기능을 갖고 있습니다. 이는 여전히 PSU가 정상적으로 작동 중임을 나타냅니다.

멀티미터로 PSU를 테스트하려면 다음 차트를 사용하고 이전 단계를 계속하세요:

1. 멀티미터를 제조사의 지침에 따라 적절한 DC 측정 모드로 설정합니다.
2. 검정 시험 리드를 24번 핀 또는 다른 그라운드 핀 중 하나와 접촉시킵니다.
3. 검정 시험 리드가 그라운드 핀과 접촉된 상태에서 빨간 시험 리드를 각각의 핀(1-2, 4, 6, 9-14, 21-23)에 넣어 PSU의 전압을 측정합니다.

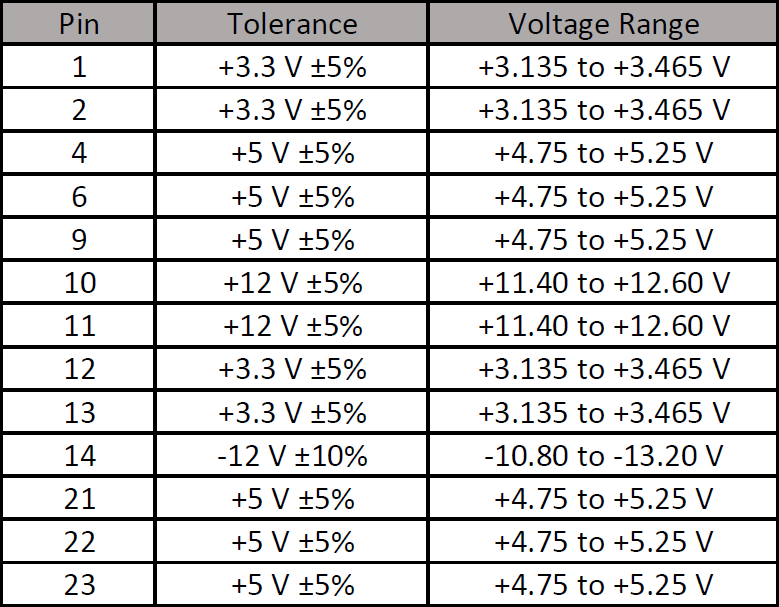

4. 작동 중인 PSU의 측정값은 아래 값들이 나와야 합니다:

PSU를 테스트하는 또 다른 방법은 아래 그림에 나와 있는 것과 같이 전원 공급 장치 테스터를 사용하는 것입니다(다른 것을 사용할 수도 있지만 이것이 가장 일반적입니다). 사용하려면 아래 단계를 따르십시오:

1. 전원 공급 장치를 끕니다.
2. 해당하는 경우 모든 모듈형 케이블을 연결 해제합니다.
3. 24핀 케이블과 8핀 (4+4) CPU 케이블을 테스터와 전원 공급 장치에 연결합니다.
4. AC 전원 코드를 꽂고 전원 스위치를 켜는 위치로 옮깁니다.
   • 참고: 많은 Corsair 전원 공급 장치는 전원이 켜진 후 팬이 잠시 동안만 회전하는 제로 RPM 기능을 갖고 있습니다. 이는 여전히 전원 공급 장치가 정상 작동 중임을 나타냅니다.
5. 전원 공급 장치 테스터의 LCD 화면이 켜지고 숫자로 표시됩니다.

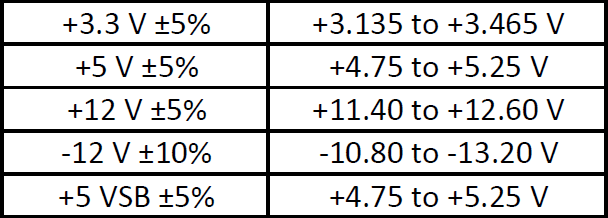

   • 표시되는 숫자는 다음과 같습니다:

6. PG 값은 일반적으로 100ms에서 500ms 범위 내에 있으면 정상으로 간주되지만 때로는 100ms 미만이 될 수도 있습니다. 0ms PG 값은 고장난 전원 공급 장치로 간주됩니다.
7. 주변/SATA 전원 연결을 테스트하려면 AC 전원 코드를 전원 공급 장치에서 뽑고 스위치를 끈 위치로 옮깁니다.
8. 단일 주변 또는 SATA 연결을 꽂은 후 AC 전원 코드를 꽂고 전원 스위치를 다시 켭니다.
9. 테스터의 왼쪽에 있는 불빛이 켜지면 전원 공급이 되고 있음을 나타냅니다.
   • SATA 연결을 연결하면 모든 세 개의 불빛이 켜집니다 (+12 V, +3.3 V, & +5 V). 다른 모든 주변 케이블을 연결할 때는 +12 V와 +5 V만 켜집니다.
   • 참고: 모든 Corsair 전원 공급 장치에 -12 V가 있는 것은 아닙니다. 이는 현대 시스템에 필요하지 않습니다.
10. 테스트가 완료되면 전원 공급 장치 케이블을 뽑기 전에 AC 전원 코드를 뽑습니다.

전압 범위 중 어느 것이 매개변수를 벗어나거나 이러한 단계 후에 전원 공급 장치가 켜지지 않는 경우, 사이트를 통해 교체 요청을 제출하고 이를 지원 담당자에게 사진을 제공하십시오.
