Jak uniknąć przeciążenia prądem/problemów z złączami

Specyfikacja kabla:

Maksymalna wartość prądowa pojedynczego złącza 8-pin wynosi do, a czasami więcej niż 24A (288W przy 12V). Jednakże, połączenie w karcie graficznej (GPU) jest oceniane tylko na 75W (6-pin) i 150W (8-pin) łącznie dla zasilania karty graficznej. Dlatego nie zaleca się używania pojedynczego kabla, który rozgałęzia się na dwa złącza 8-pin PCIe w kartach graficznych, które wykorzystują dwa złącza PCIe do poboru mocy powyżej 288W.  Zapoznaj się z specyfikacjami swojej karty graficznej, aby dowiedzieć się więcej o wymaganiach zasilania karty.

Szkody lub awarie wynikające z użycia karty graficznej lub karty rozszerzeń z pojedynczym złączem PCIe 8-pin, które potencjalnie mogą przekroczyć standardowy pobór mocy, mogą unieważnić gwarancję zasilacza.

UWAGA! Prosimy używać tylko kabli dostarczonych przez CORSAIR! W razie potrzeby dodatkowej pomocy, prosimy skontaktować się z pomocą techniczną CORSAIR.

Maksymalna wartość prądowa złącza peryferyjnego (molex) lub SATA wynosi 5A, łącznie 60W (+12V x 5A) lub 25W (+5V x 5A). Prosimy upewnić się, że podłączone urządzenia działają w granicach tych wartości. Usterki wynikające z niewłaściwego użytkowania mogą unieważnić gwarancję.

Maksymalna wartość prądowa złącza płyty głównej 24-pin dla jego dwóch metalowych pinów +12V wynosi 5A każdy, co łącznie daje 120W (+12V x 5A x 2). Prosimy upewnić się, że urządzenia pobierające +12V podłączone do płyty głównej działają w granicach tych wartości. CORSAIR nie pokryje szkód ani awarii wynikających z przekroczenia tych złącz i powiązanych kabli. Gdy pin złącza jest przeciążony poza swoją znamionową pojemność prądową przez pewien czas, zacznie się on przebarwiać. Kontynuowane użytkowanie może prowadzić do stopienia pinu i złącza, co może unieważnić gwarancję.

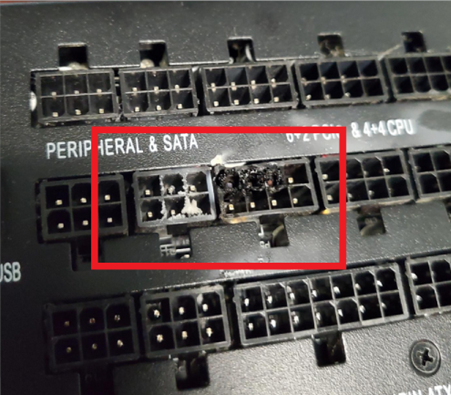

Przykład uszkodzenia złącza:

Jak prawidłowo podłączyć kable PCIE do karty graficznej

Upewnij się, że kabel PCIE jest właściwie włożony w kartę graficzną. Powinieneś usłyszeć "kliknięcie", oznaczające poprawne podłączenie kabla. Słaby kontakt z pinezką na karcie może spowodować uszkodzenie.

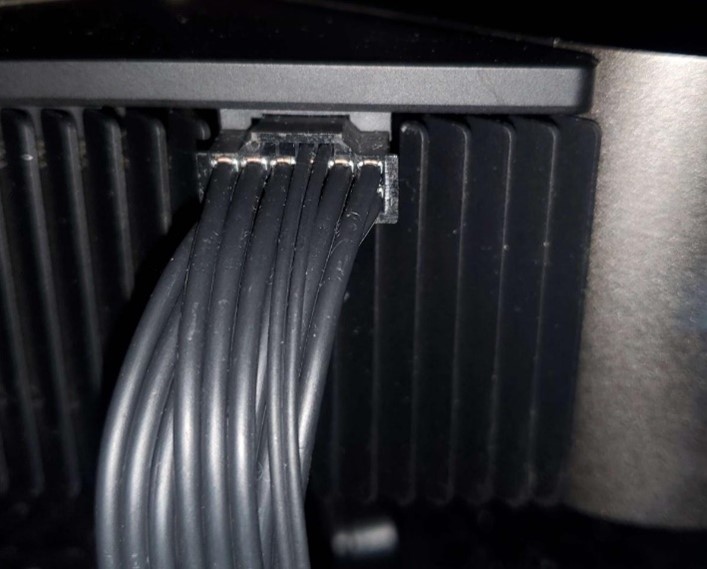

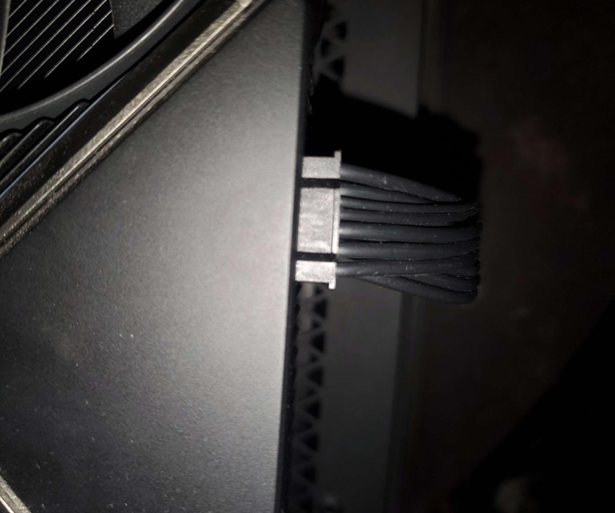

Poprawnie podłączona karta powinna wyglądać tak:

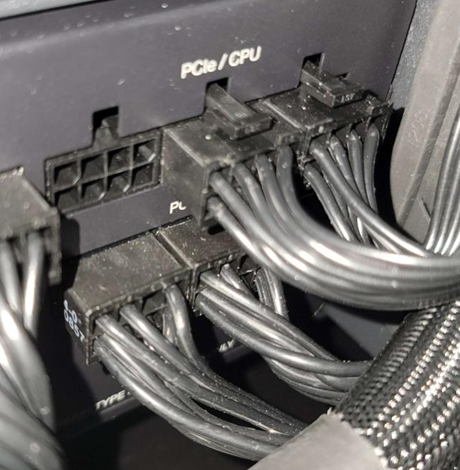

Poprawnie podłączone zakończenie zasilacza powinno wyglądać tak:

Uszkodzenia spowodowane słabym kontaktem z kablem PCIE mogą prowadzić do stopienia:

Kabel 12VHPWR i Rekomendacje serii 4000

W związku z niedawnymi ogłoszeniami o nowych kartach graficznych o wysokiej wydajności, wymagających złącz 12VHPWR, ważne jest zapoznanie się z poniższymi informacjami:

• Karty serii RTX 4000 wykorzystują nowy złącz zasilania 12+4 pin 12VHPWR, wszystkie karty zostaną dostarczone z adapterem zasilania PCI-e 8-pin do 12VHPWR. Zasilacze CORSAIR już obsługują wyższe zapotrzebowanie na energię nowej generacji sprzętu komputerowego.
• Ponadto, możesz również zamówić nasz oficjalny kabel CORSAIR 12VHPWR 600W kompatybilny ze wszystkimi zasilaczami CORSAIR typu 4, podłączając go bezpośrednio do zasilacza za pomocą istniejących złączy po stronie zasilacza, aby zasilać bezpośrednio nową kartę graficzną.

Wszystkie zasilacze typu 3 i typu 4 powinny być w stanie wykorzystać nowy kabel CORSAIR 12VHPWR 600W, ponieważ jedyną różnicą między kablami typu 3 i typu 4 jest układ pinów w kablu 24-pinowego ATX; wszystkie inne kable (SATA, PCIe, itp.) są takie same. Należy pamiętać, że ten kabel nie jest kompatybilny z żadnymi zasilaczami, które wymagają własnych dedykowanych kabli. Zasilacze takie jak seria AX GOLD nie są kompatybilne. Upewnij się, że odwołujesz się do tabeli kompatybilności zasilacza, aby sprawdzić, które zasilacze są kompatybilne z nowym kablem CORSAIR 12VHPWR.

UWAGA! Kabel CORSAIR 12VHPWR 600W nie jest kompatybilny z zasilaczami innych producentów.

Zalecenia dotyczące użytkowania naszego kabla 12VHPWR

• OBA złącza 8-pinowe muszą być podłączone do zasilacza w każdym momencie.
• Wszystkie złącza muszą być poprawnie WŁĄCZONE, ZABEZPIECZONE i SZCZELNE.
• NIE zginaj kabla w żadnym kierunku po wpięciu go na miejsce.
• NIE zginaj ani nie wywieraj siły na kabel zbyt blisko złącza.

Niewłaściwe użytkowanie i awarie mogą unieważnić gwarancję.

Przykłady właściwego podłączenia:

Jeśli masz jakiekolwiek pytania dotyczące użytkowania naszych zasilaczy lub kabli, skontaktuj się z wsparciem technicznym CORSAIR.
