Jak przetestować zasilacz (Power Supply Unit)

Jeśli twój system ma problemy z uruchomieniem, możesz sprawdzić, czy zasilacz (PSU) działa poprawnie, wykonując test.

Do przeprowadzenia tego testu będziesz potrzebować spinacza lub zworki do zasilacza.

WAŻNE: Upewnij się, że łączysz właściwe piny podczas testowania zasilacza. Połączenie niewłaściwych pinów może skutkować obrażeniami i uszkodzeniem zasilacza. Skorzystaj z poniższego obrazka, aby zobaczyć, które piny musisz połączyć.

Aby przetestować zasilacz:

1. Wyłącz zasilacz.
2. Odłącz wszystkie kable od zasilacza, z wyjątkiem głównego kabla zasilającego AC i kabla 24-pinowego.
3. Zlokalizuj pin 16 i pin 17 na kablu 24-pinowym.

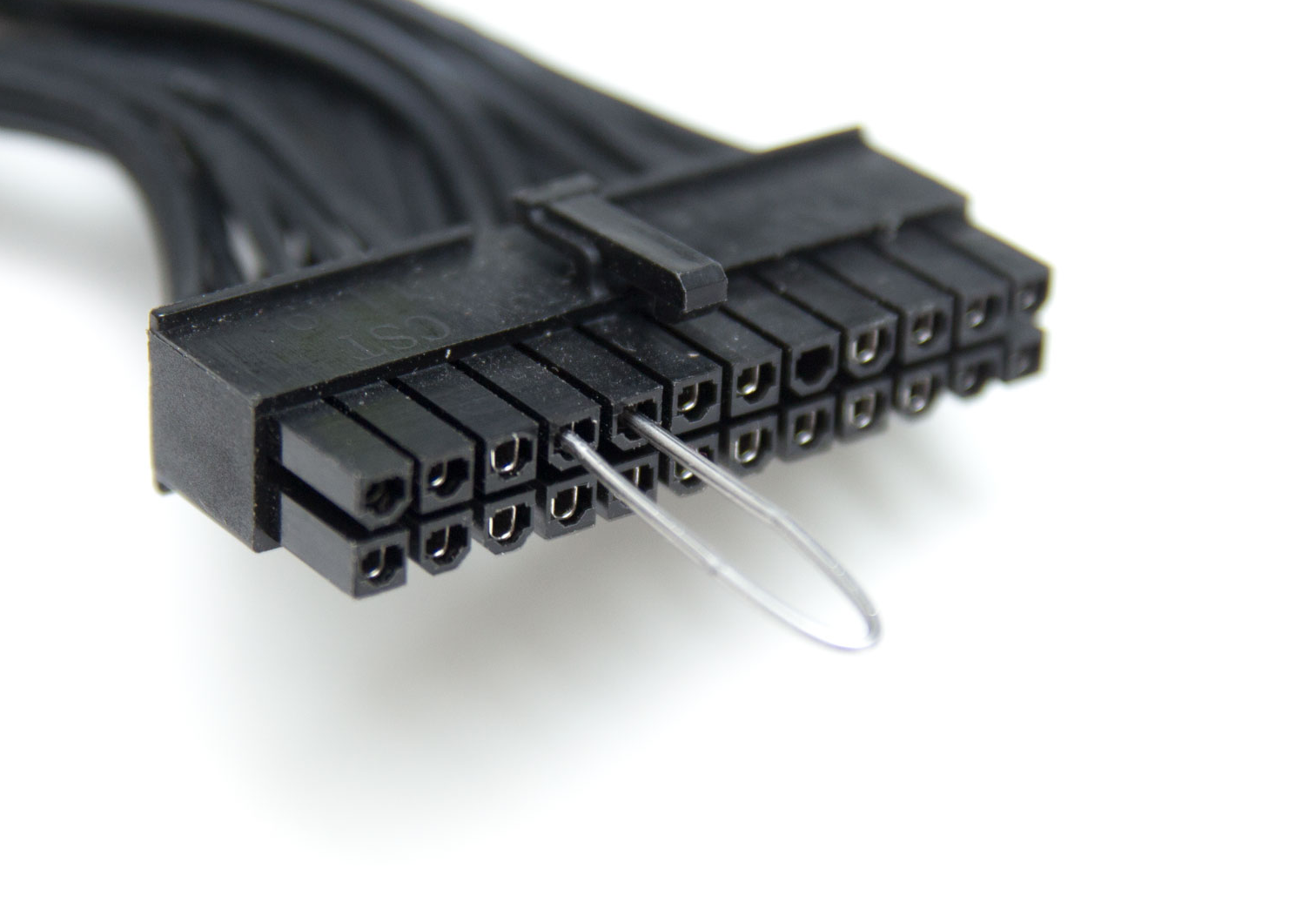

   • Aby znaleźć piny 16 i 17, policz od lewej strony z klipsem skierowanym do góry i pinami zwróconymi w twoją stronę. Będą to 4^ty i 5^ty piny, licząc od lewej do prawej, jak pokazano na zdjęciu poniżej:
4. Zgiń spinacz tak, aby końce mogły być włożone do pinu 16 i pinu 17.

   • Jeśli używasz zworki do zasilacza, włóż końce do pinu 16 i pinu 17.
5. Włącz zasilacz.
6. Sprawdź, czy wentylator zasilacza się kręci. Jeśli tak, oznacza to, że zasilacz działa prawidłowo.
   • UWAGA: Wiele zasilaczy Corsair ma funkcję zerowej prędkości obrotowej, co skutkuje kręceniem się wentylatora tylko przez chwilę po włączeniu zasilacza. To nadal oznacza, że zasilacz działa prawidłowo.

Aby przetestować zasilacz za pomocą multimetru, skorzystaj z poniższej tabeli i kontynuuj od poprzednich kroków:

1. Ustaw multimetr w odpowiednim trybie pomiaru prądu stałego zgodnie z zaleceniami producenta.
2. Umieść czarny przewód pomiarowy w kontakcie z 24^tym pinezką lub dowolnym z pinów uziemiających.
3. Gdy czarny przewód pomiarowy jest w kontakcie z pinem uziemiającym, umieść czerwony przewód pomiarowy kolejno w piny (1-2, 4, 6, 9-14, 21-23), aby odczytać napięcia z zasilacza.
4. Odczyty dla działającego zasilacza powinny mieć wartości podane poniżej:

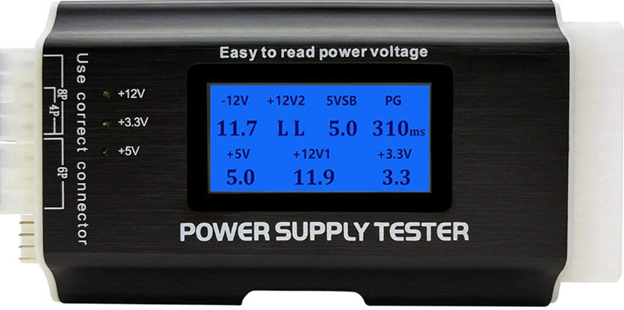

Innym sposobem przetestowania zasilacza jest użycie testera zasilacza, jak na zdjęciu (inne mogą być również używane, to jest najczęstsze). Aby go użyć, postępuj zgodnie z poniższymi krokami:

1. Wyłącz zasilacz.
2. Odłącz wszystkie modułowe kable, jeśli jest to konieczne.
3. Podłącz kabel 24-pinowy oraz 8-pinowy (4+4) CPU do testera i do zasilacza.
4. Podłącz przewód zasilający AC i przestaw przełącznik zasilania w pozycję Włączona.
   • UWAGA: Wiele zasilaczy Corsair ma funkcję zerowej prędkości obrotowej wentylatora, co skutkuje krótkim okresem obrotu wentylatora po włączeniu zasilacza. To nadal oznacza, że zasilacz działa prawidłowo.
5. Wyświetlacz LCD na teście zasilacza powinien się włączyć i pokazać odczyty numeryczne.
   • Odczyty będą mieścić się w następującym zakresie:

6. Wartości PG są zazwyczaj uważane za normalne, jeśli mieszczą się w zakresie od 100 ms do 500 ms, ale czasami mogą być niższe niż 100 ms. Wartości PG wynoszące 0 ms uznawane są za zasilacz wadliwy.
7. Aby przetestować podłączenia zasilania dla urządzeń peryferyjnych/SATA, odłącz zasilacz od przewodu zasilającego AC i przestaw przełącznik w pozycję wyłączoną.
8. Podłącz pojedyncze urządzenie peryferyjne lub połączenie SATA i przestaw przełącznik zasilania w pozycję włączoną po podłączeniu przewodu zasilającego AC.
9. Światła po lewej stronie testera powinny się zapalić, wskazując dostarczanie zasilania.
   • Wszystkie trzy światła powinny się zapalić podczas podłączania połączenia SATA (+12 V, +3.3 V i +5 V). Tylko +12 V i +5 V będą zasilane podczas podłączania innych kabli peryferyjnych.
   • Prosimy zauważyć, że nie wszystkie zasilacze Corsair mają -12 V. Nie jest to wymagane dla nowoczesnych systemów.
10. Odłącz przewód zasilający AC po zakończeniu testu przed odłączeniem kabli zasilacza.

Jeśli którykolwiek z zakresów napięcia wykracza poza parametry lub zasilacz nie włącza się po tych krokach, zgłoś prośbę o wymianę poprzez naszą stronę i dostarcz zdjęcia tego agentowi wsparcia.
