PSU: Como Evitar Sobrecarga de Corrente/Problemas com Conectores

Especificações do cabo:

A classificação máxima de corrente de um único conector de 8 pinos é de até, e às vezes mais que 24A (288W em 12V). No entanto, a conexão na GPU é classificada apenas para 75W (6 pinos) e 150W (8 pinos) no total para a alimentação da placa gráfica. Portanto, não é recomendado usar um único cabo que se divide em dois PCIe de 8 pinos em placas gráficas que utilizam dois conectores PCIe para consumir mais de 288W. Consulte as especificações da sua placa gráfica para obter mais informações sobre os requisitos de energia da sua placa.

Danos ou mau funcionamento resultantes do uso de uma placa gráfica ou placa de expansão com um único conector PCIe de 8 pinos que pode potencialmente exceder a potência total padrão podem anular a garantia da sua fonte de alimentação.

ISENÇÃO DE RESPONSABILIDADE! Por favor, use apenas cabos fornecidos pela CORSAIR! Se precisar de assistência adicional, entre em contato com o Suporte da CORSAIR.

A classificação máxima de corrente do conector periférico (molex) ou SATA é de 5A, totalizando 60W (+12V x 5A) ou 25W (+5V x 5A). Certifique-se de que os dispositivos conectados estejam operando dentro desses limites. Mau funcionamento resultante de uso indevido pode anular a garantia.

A classificação máxima de corrente do conector da placa-mãe de 24 pinos para seus pinos metálicos duplos de +12V é de 5A cada, totalizando 120W (+12V x 5A x 2). Certifique-se de que os dispositivos de consumo de +12V conectados à placa-mãe estejam operando dentro desses limites. A CORSAIR não cobrirá danos ou mau funcionamento resultantes de usos que excedam esses conectores e seus cabos associados. Quando o pino do conector é sobrecarregado além de sua capacidade de corrente nominal por um período de tempo, ele começará a descolorir. O uso contínuo pode resultar no derretimento do pino e do conector, o que pode anular a garantia.

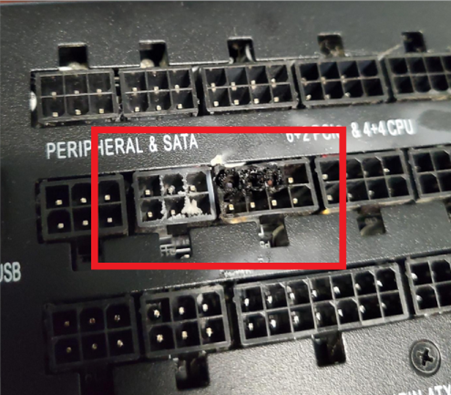

Exemplo de dano ao conector:

Como Conectar Corretamente os Cabos PCIE à sua Placa Gráfica

Certifique-se de que o cabo PCIE esteja encaixado corretamente na placa gráfica. Você deve ouvir um "clique" indicando que o cabo foi conectado corretamente. Um contato ruim com o pino na placa pode causar danos.

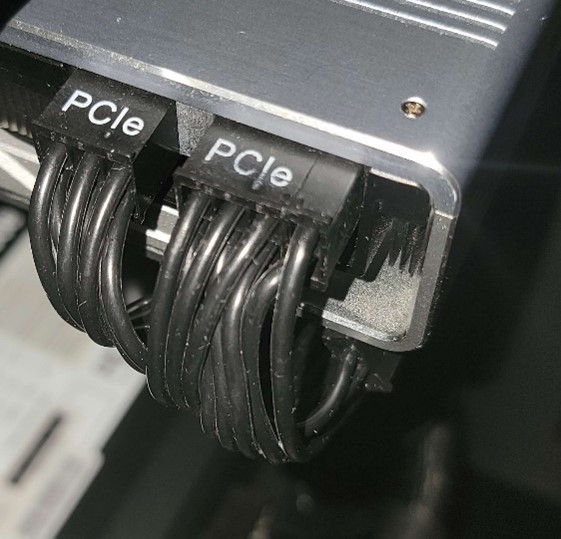

Quando conectado corretamente, sua placa deve parecer com isso:

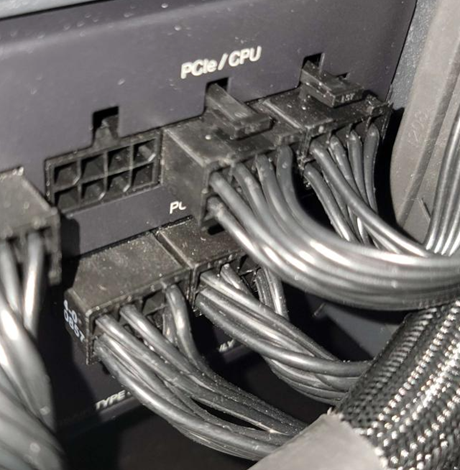

Quando conectado corretamente, a extremidade da fonte de alimentação deve parecer com isso:

Danos devido a um contato ruim com o cabo PCIE podem resultar em derretimento:

Cabo 12VHPWR e Recomendações da Série 4000

Com os recentes anúncios de novas placas gráficas de alto desempenho que requerem conectores 12VHPWR, é importante observar as seguintes informações:

• As placas da série RTX 4000 usam um novo conector de energia 12+4 pinos 12VHPWR, todas as placas serão enviadas com um adaptador de energia PCI-e 8 pinos para 12VHPWR. As fontes de alimentação da CORSAIR já suportam as necessidades de energia mais altas da próxima geração de hardware de PC.
• Além disso, você também pode encomendar nosso cabo oficial CORSAIR 12VHPWR 600W compatível com todas as fontes de alimentação CORSAIR tipo-4, conectando diretamente à fonte de alimentação via os conectores existentes do lado da fonte de alimentação para fornecer energia diretamente para sua nova placa de vídeo

Todas as fontes de alimentação Tipo 3 e Tipo 4 devem ser capazes de utilizar o novo CORSAIR 12VHPWR 600W cabo, pois a única diferença entre os cabos Tipo 3 e Tipo 4 é a disposição dos pinos do cabo ATX de 24 pinos; todos os outros cabos (SATA, PCIe, etc) são iguais. Note que este cabo não é compatível com nenhuma de nossas fontes de alimentação que requerem cabos dedicados. Fontes de alimentação como as séries AX GOLD não são compatíveis. Certifique-se de consultar a tabela de compatibilidade de PSU para saber quais fontes de alimentação são compatíveis com o novo cabo CORSAIR 12VHPWR.

AVISO! O cabo CORSAIR 12VHPWR 600W não é compatível com fontes de alimentação NÃO-CORSAIR.

Recomendação sobre como usar nosso cabo 12VHPWR

• AMBOS os conectores de 8 pinos devem estar sempre conectados à sua fonte de alimentação.
• Todos os conectores devem ser corretamente INSERIDOS, TRAVADOS e APERTADOS.
• NÃO dobre o cabo em nenhuma direção depois de conectado.
• NÃO dobre ou aplique força ao cabo muito perto do conector.

O uso impróprio e mau funcionamento podem anular a garantia.

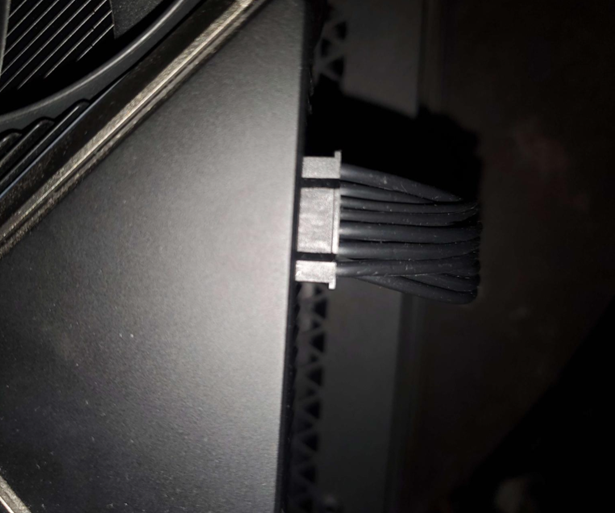

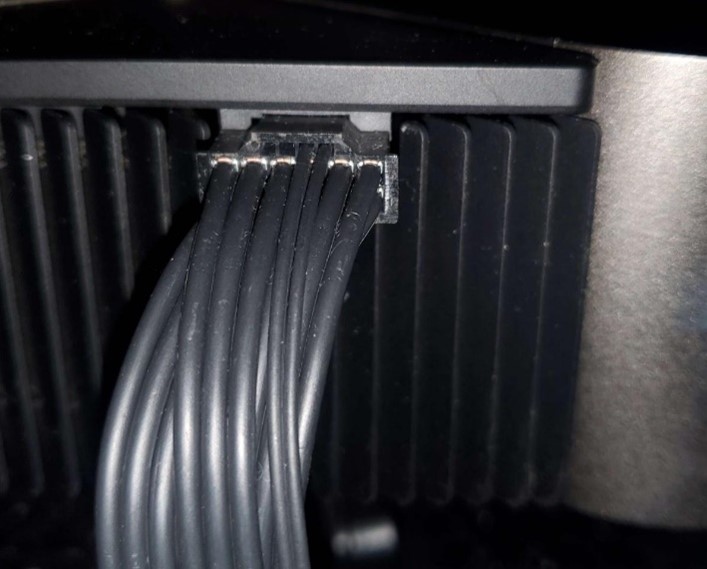

Exemplos de Contato Adequado:

Se tiver alguma dúvida sobre o uso de nossas fontes de alimentação ou cabos, entre em contato com o Suporte CORSAIR.
