Guia de Substituição do Painel Frontal I/O 4000D/X

Se precisar de ajuda para substituir o painel frontal de E/S no gabinete 4000D, 4000D Airflow, 4000X ou 4000X QL, utilize este guia como referência para ajudá-lo no processo de substituição do painel de E/S.

Método 1. Útil em situações em que há bastante espaço dentro do gabinete e a folga dos componentes não é um problema.

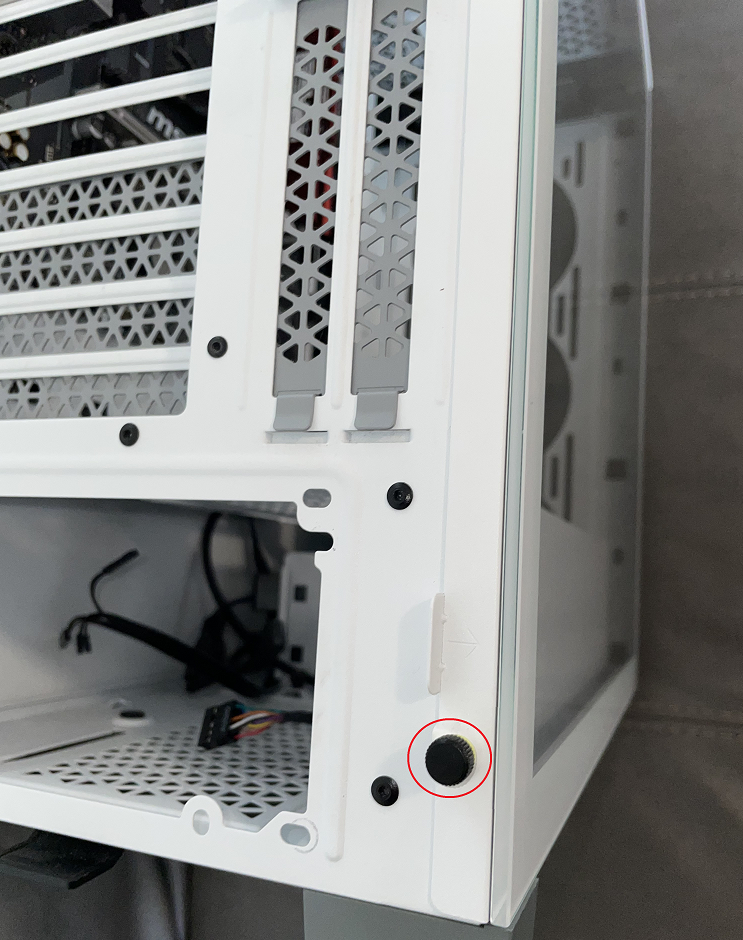

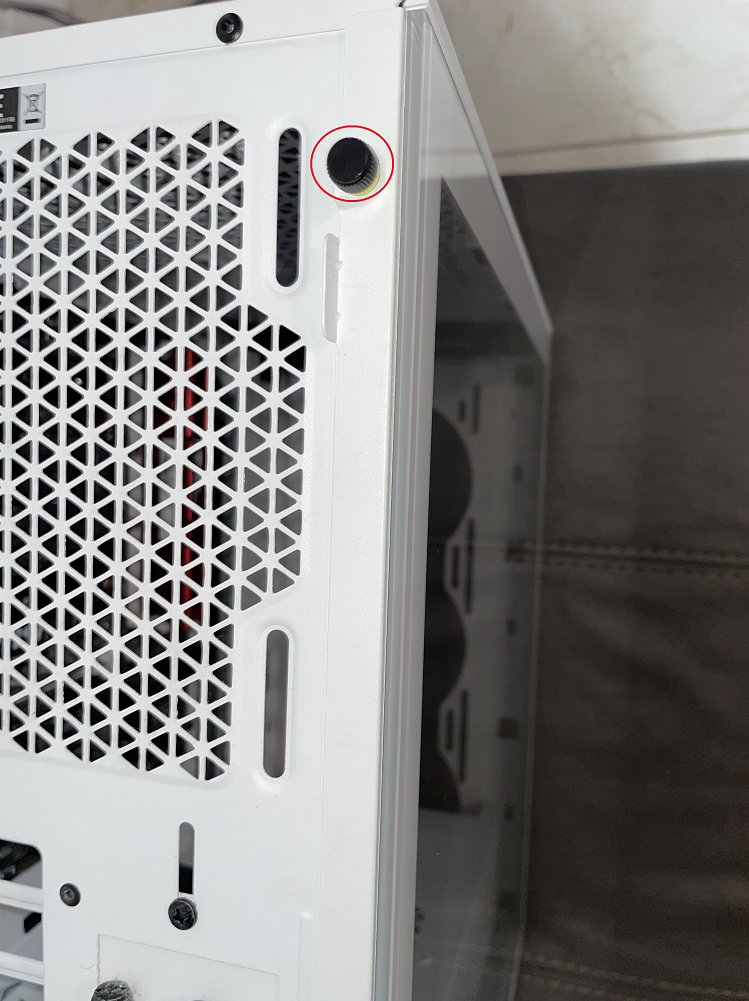

1. Remova os parafusos de fixação na parte superior e inferior do painel de vidro. Isso permitirá que você acesse o interior do gabinete.

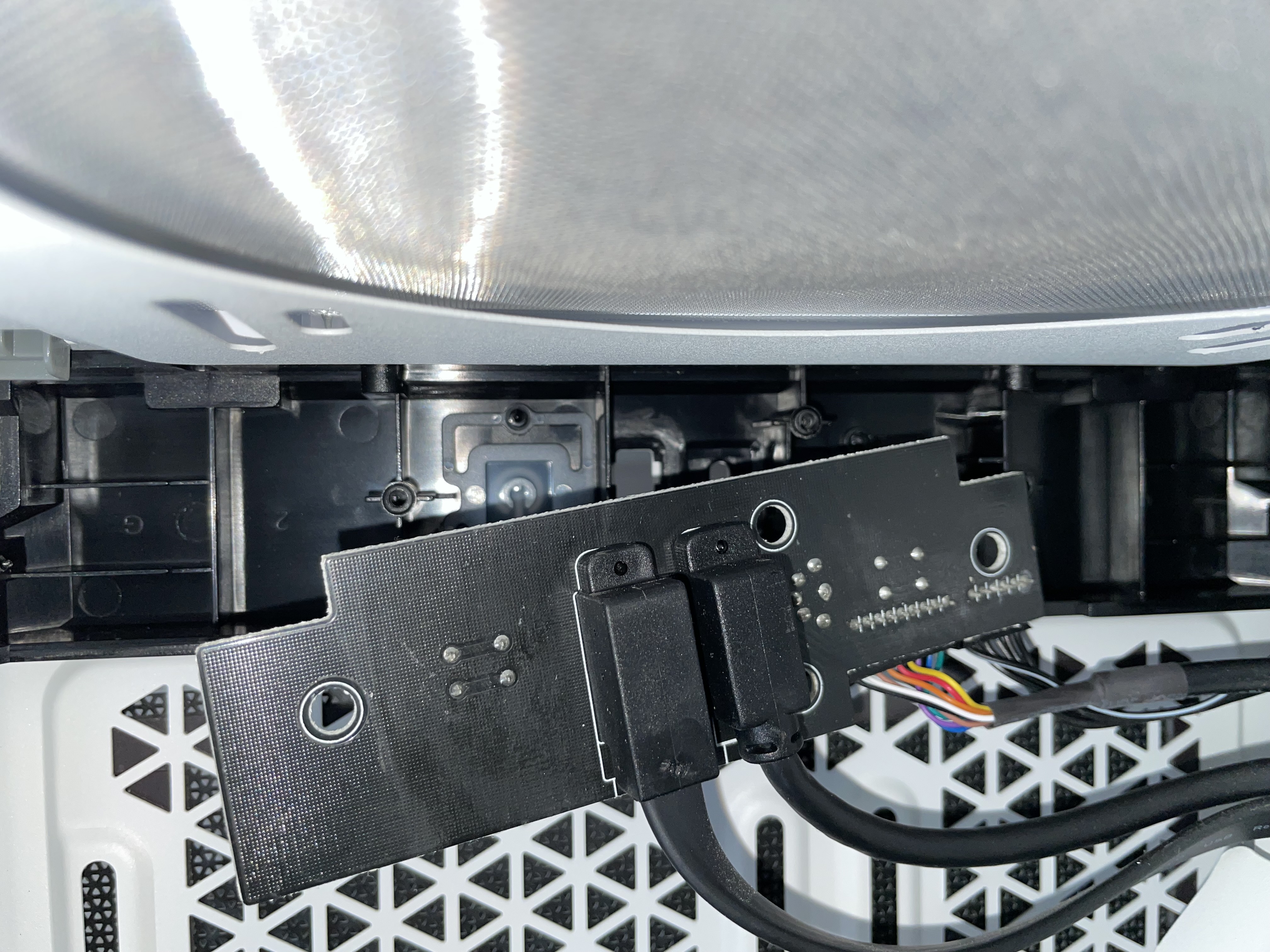

2. Localize o módulo de E/S frontal.

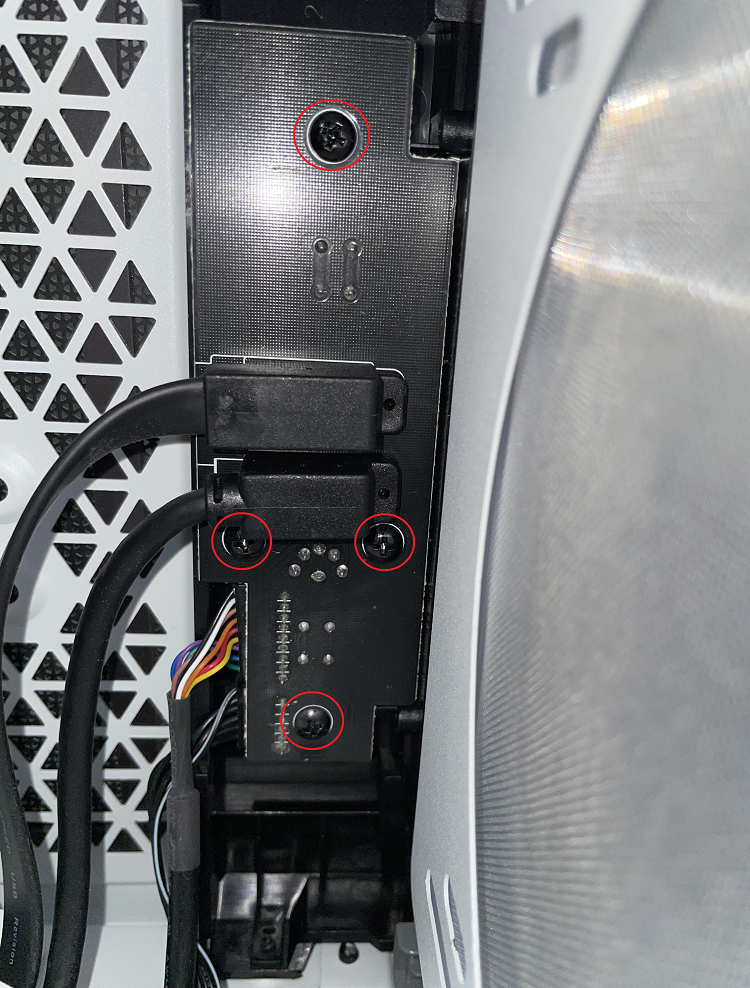

3. Usando uma chave de fenda Phillips, remova os 4 parafusos que prendem o módulo de E/S no lugar.

4. Mova gentilmente o módulo para a esquerda e puxe-o na sua direção ao mesmo tempo.

Método 2. Útil em situações em que há interferências físicas nos componentes (muitos ventiladores, GPU longa, cabos no caminho, etc.) que poderiam impedir que a mão ou chave de fenda acesse confortavelmente o módulo de E/S frontal.

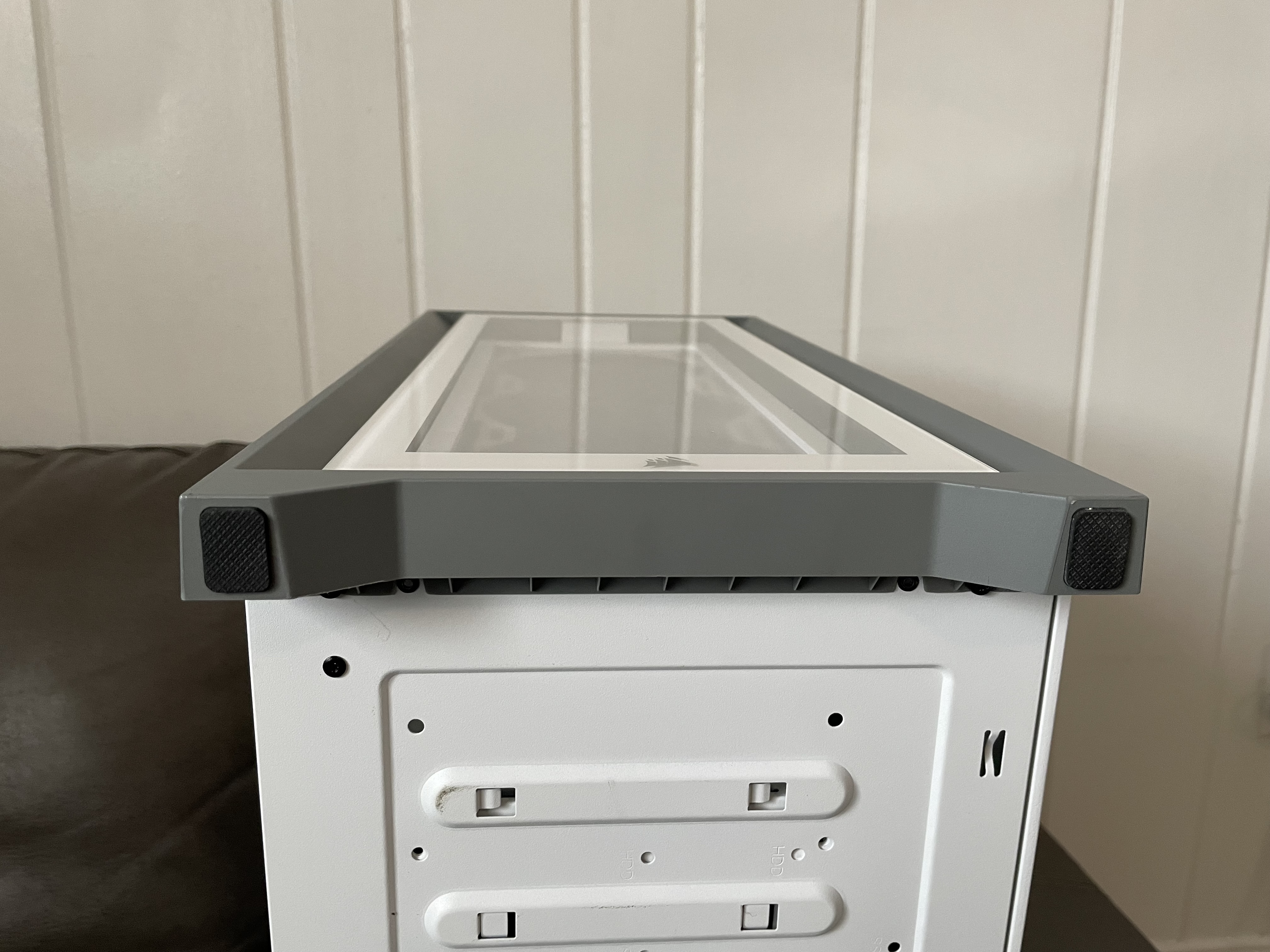

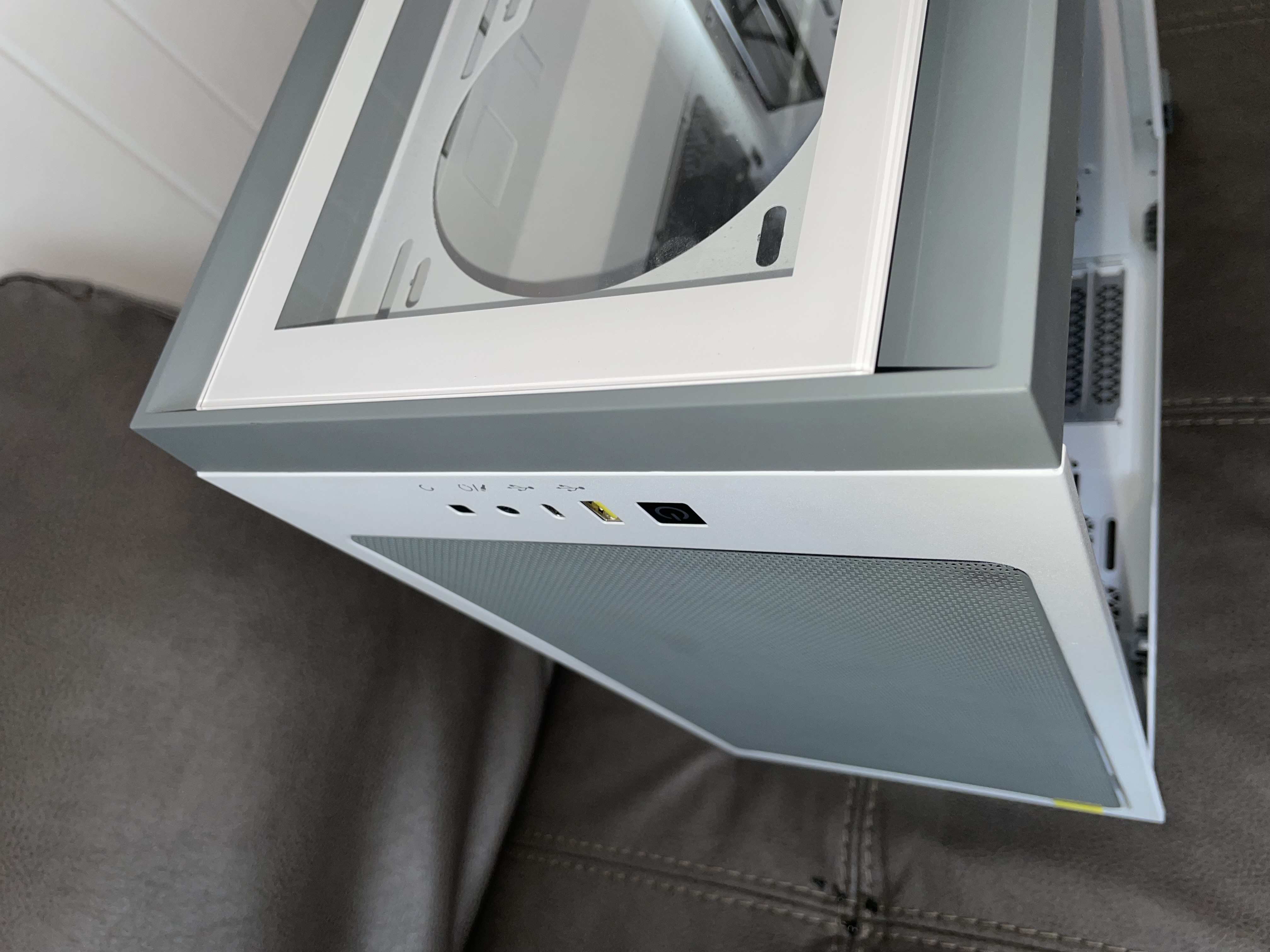

1. Posicione o gabinete na parte traseira. O painel frontal deve estar virado para o teto para uma operação confortável.

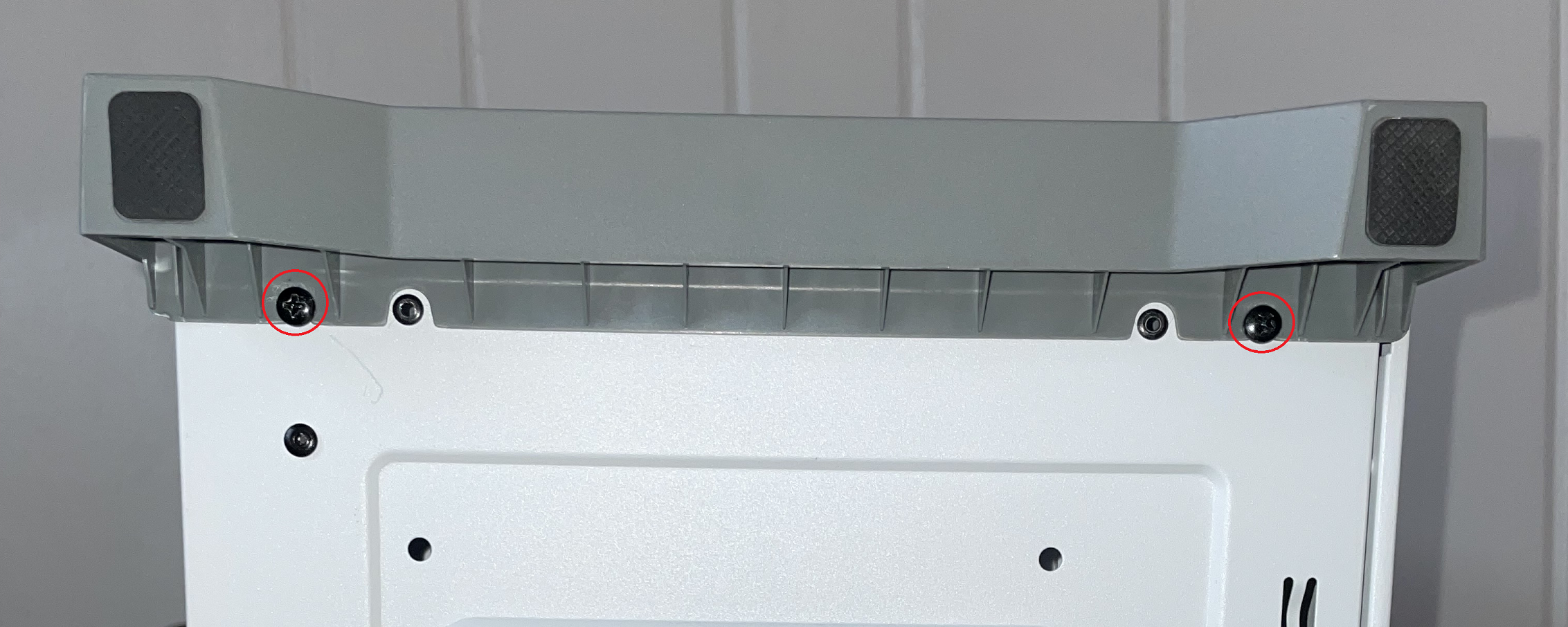

2. Usando uma chave de fenda Phillips, remova 2 parafusos que prendem o painel frontal no lugar.

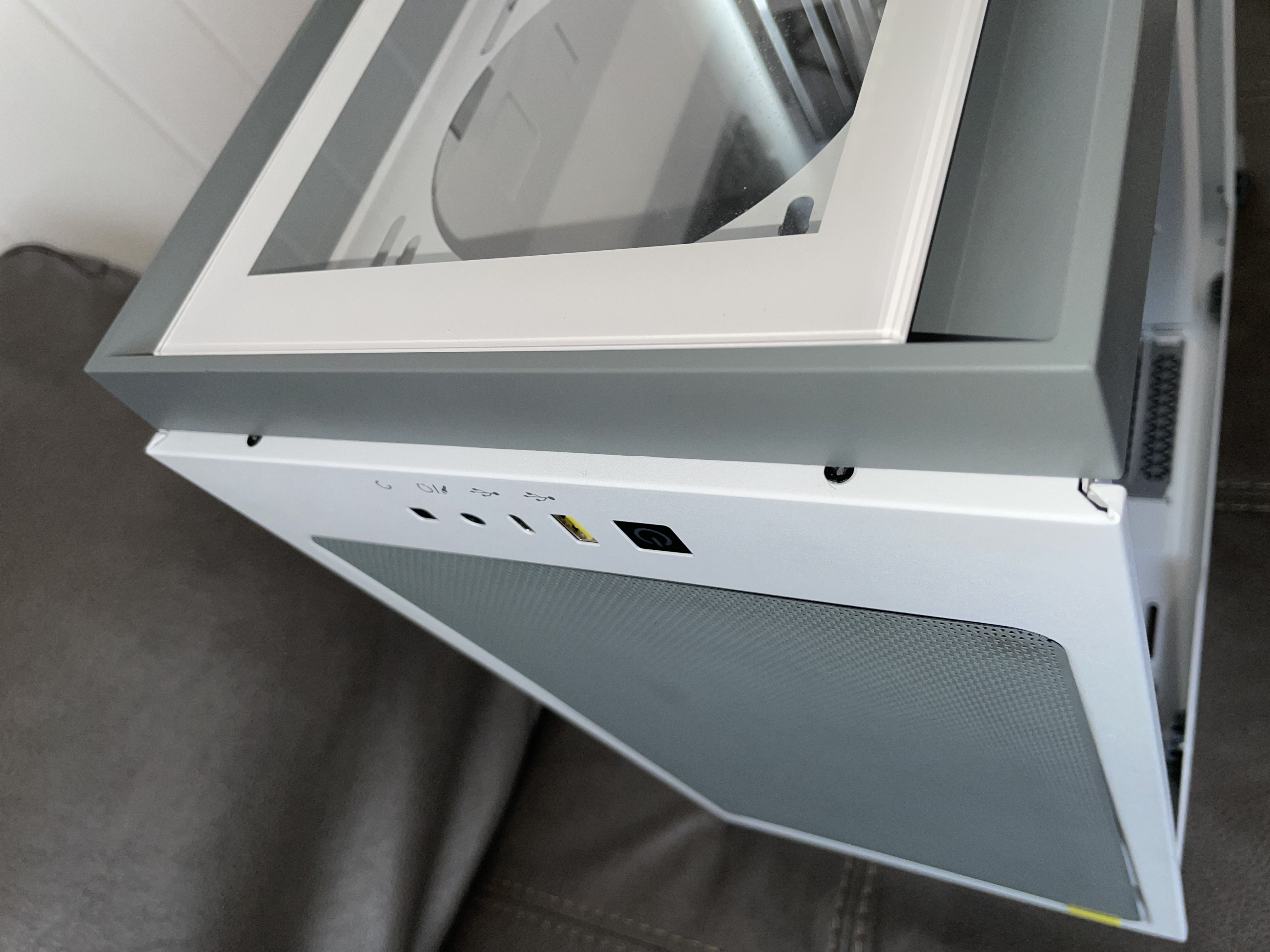

3. Veja a parte superior do painel. Agora você pode movê-lo para a direita.

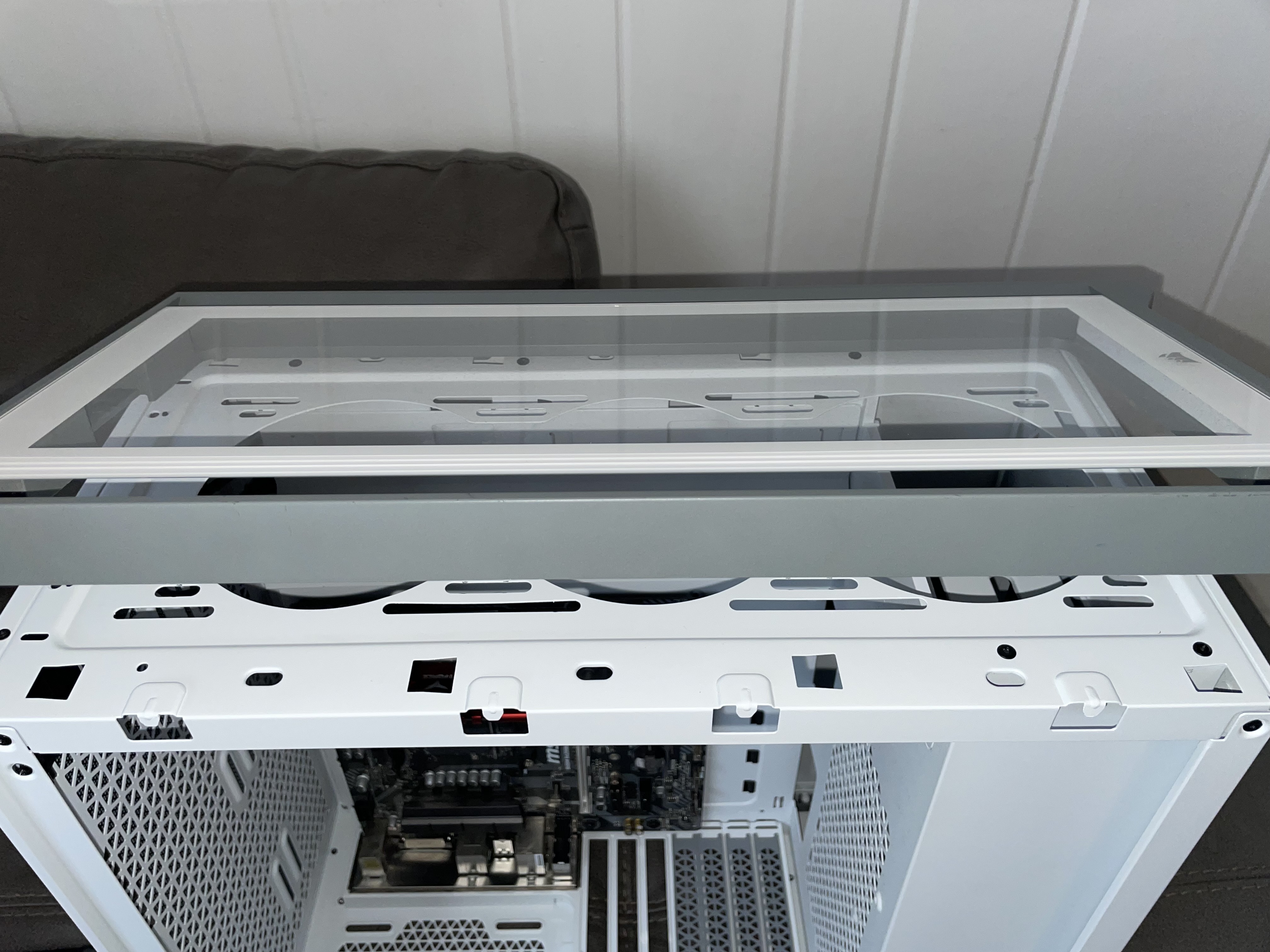

4. Levante o painel.

5. Agora você pode acessar confortavelmente o módulo de E/S frontal.

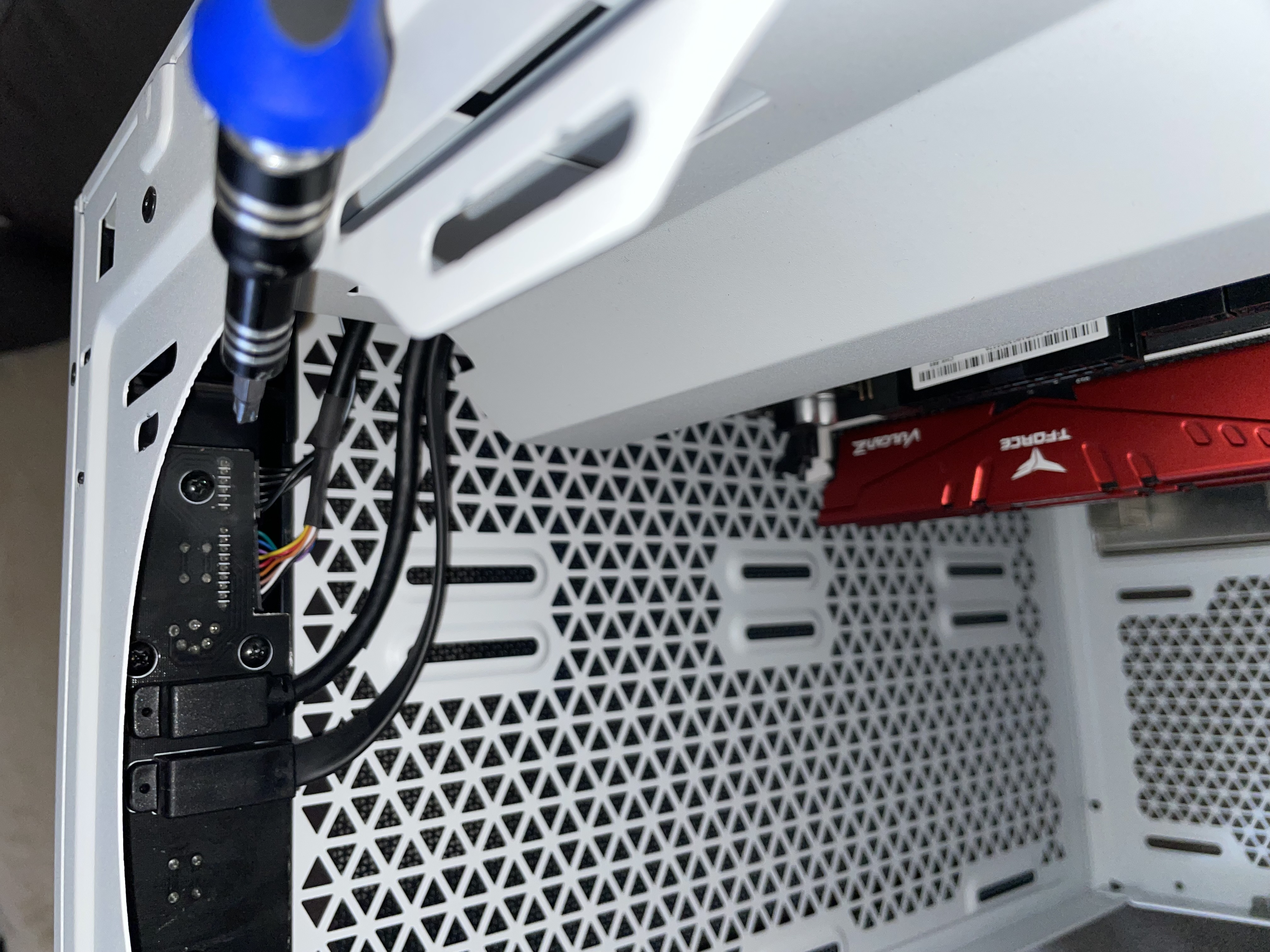

6. Remova os 4 parafusos que prendem o módulo de E/S no lugar.

7. Mova gentilmente o módulo para a esquerda e puxe-o na sua direção ao mesmo tempo.

Tudo pronto!
