PSU: Como testar uma PSU (Unidade de Fornecimento de Energia)

Se o seu sistema estiver com problemas para ligar, você pode verificar se a sua unidade de alimentação (PSU) está funcionando corretamente realizando um teste.

Você precisará de um clipe de papel ou um jumper de PSU para realizar este teste.

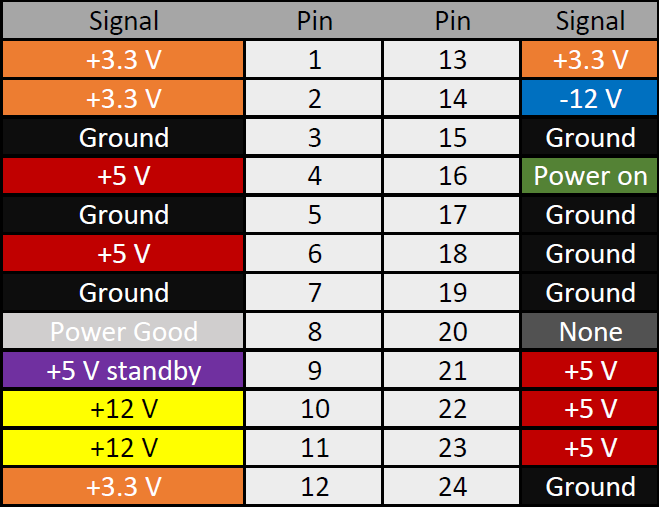

IMPORTANTE: Certifique-se de pular os pinos corretos ao testar a sua PSU. Pular os pinos incorretos pode resultar em lesões e danos à PSU. Use a imagem abaixo para ver quais pinos você precisa pular.

Para testar a sua PSU:

1. Desligue a sua PSU.
2. Desconecte todos os cabos da PSU, exceto o cabo AC principal e o cabo de 24 pinos.
3. Localize o pino 16 e o pino 17 no seu cabo de 24 pinos.

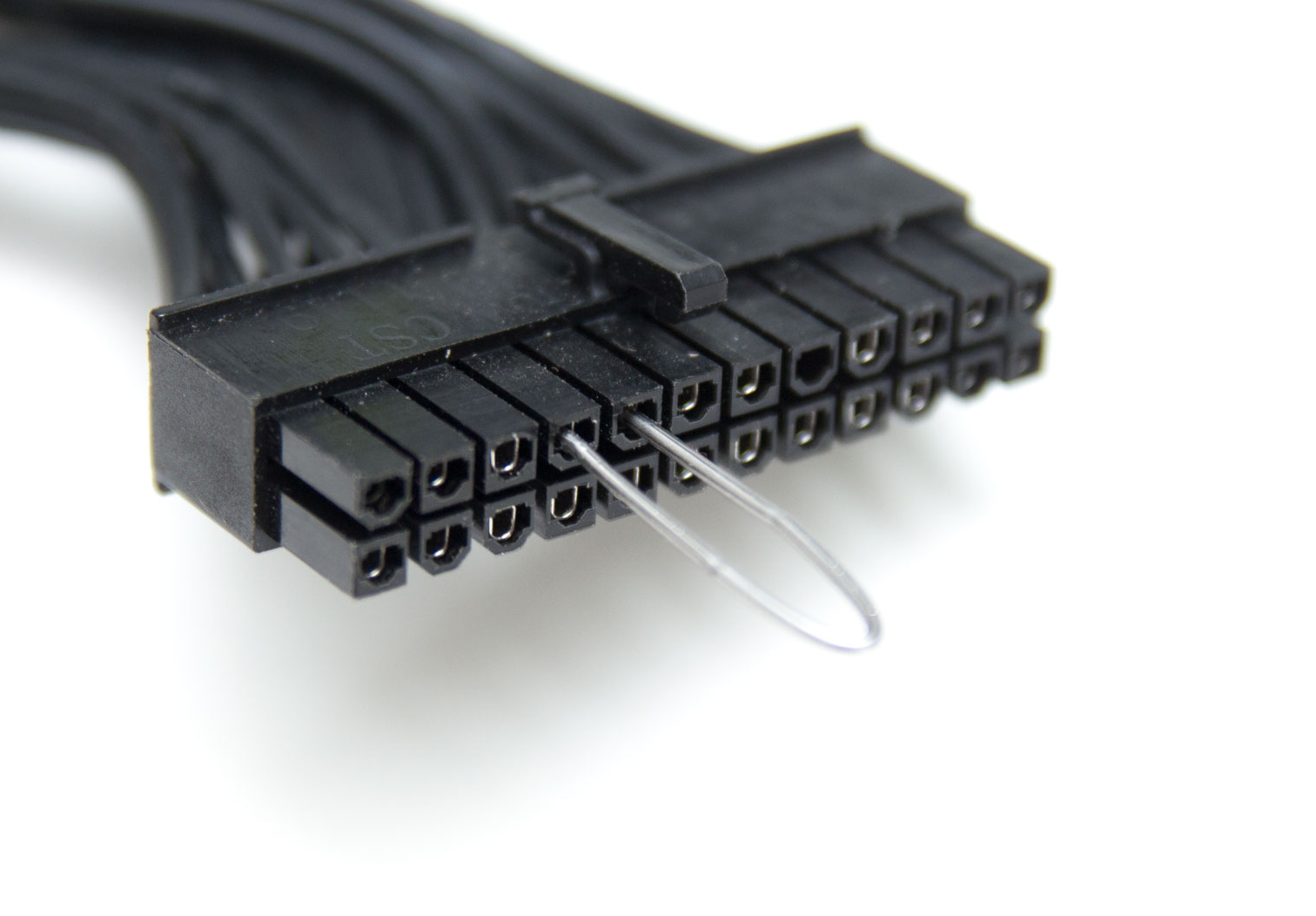

   • Para encontrar o pino 16 e o pino 17, conte da esquerda com o clipe virado para cima e os pinos virados para você. Eles serão o 4^º e o 5^º pinos ao contar da esquerda para a direita, conforme mostrado no exemplo de foto abaixo:
4. Dobre o seu clipe de papel para que as pontas possam ser inseridas nos pinos 16 e 17.

   • Se estiver usando um jumper de PSU, insira as pontas nos pinos 16 e 17.
5. Ligue a PSU.
6. Veja se o ventilador da PSU gira. Se girar, a PSU está funcionando normalmente.
   • NOTA: Muitas PSUs da Corsair têm um recurso de RPM zero que faz com que o ventilador gire apenas por um momento após a PSU ser ligada. Isso ainda indica que a PSU está funcionando normalmente.

Para testar a sua PSU com um multímetro, use o seguinte gráfico e continue a partir dos passos anteriores:

1. Configure o seu multímetro para o modo de medição DC apropriado de acordo com o fabricante.
2. Coloque o fio de teste preto em contato com o 24^º pino ou qualquer um dos outros pinos de Terra.
3. Enquanto o fio de teste preto estiver em contato com o pino de Terra, coloque o fio de teste vermelho nos pinos individualmente (1-2, 4, 6, 9-14, 21-23) para obter uma leitura das voltagens da sua PSU.

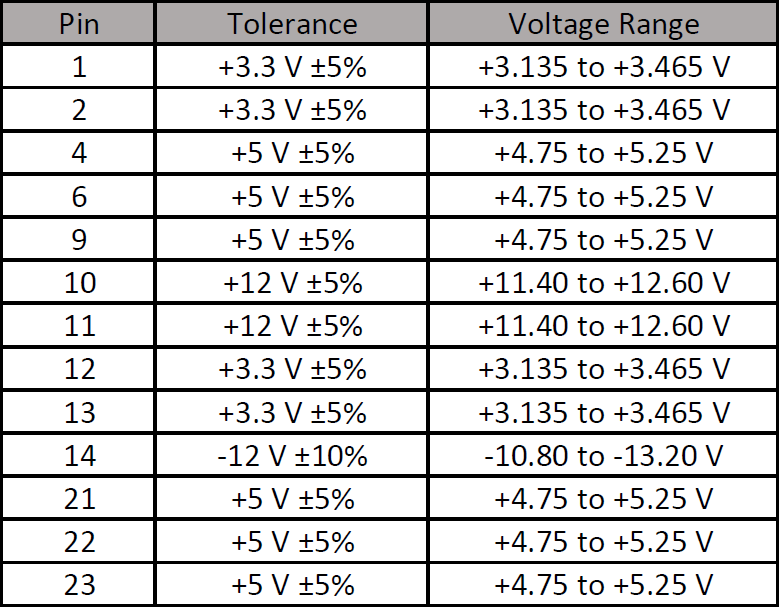

4. As leituras para uma PSU em funcionamento teriam os valores listados abaixo:

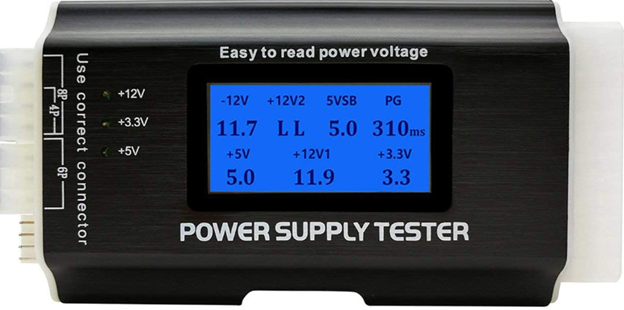

Outra maneira de testar a sua PSU é usar um testador de fonte de alimentação, como o da imagem (outros podem ser usados, este é apenas o mais comum). Para usar um, siga os passos abaixo:

1. Desligue a sua fonte de alimentação.
2. Desconecte todos os cabos modulares, se aplicável.
3. Conecte o cabo de 24 pinos juntamente com o cabo de CPU de 8 pinos (4+4) no testador e na fonte de alimentação.
4. Conecte o cabo de alimentação AC e ligue o interruptor de energia para a posição Ligado.
   • NOTA: Muitas fontes de alimentação da Corsair possuem um recurso de RPM zero que faz com que o ventilador gire apenas por um momento após a fonte de alimentação ser ligada. Isso ainda indica que a fonte de alimentação está funcionando normalmente.
5. A tela LCD no testador de fonte de alimentação deve ligar e mostrar leituras numéricas.

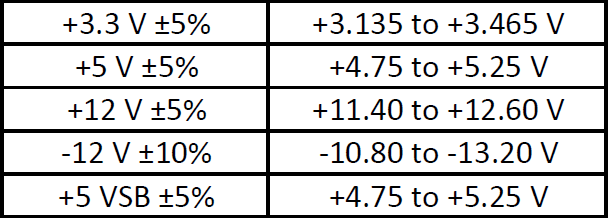

   • As leituras variam conforme o seguinte:

6. Os valores de PG são geralmente considerados normais se estiverem dentro da faixa de 100ms - 500ms, mas podem ser inferiores a 100ms às vezes. Valores de PG de 0ms seriam considerados uma fonte de alimentação com defeito.
7. Para testar as conexões de energia periféricas/SATA, desligue a fonte de alimentação do cabo de alimentação AC e coloque o interruptor na posição desligado.
8. Conecte uma única conexão periférica ou SATA e ligue o interruptor da fonte de alimentação de volta para a posição ligado após conectar o cabo de alimentação AC.
9. As luzes no lado esquerdo do testador devem acender para indicar a entrega de energia.
   • Todas as três luzes devem acender ao conectar uma conexão SATA (+12 V, +3.3 V e +5 V). Apenas +12 V e +5 V acenderão ao conectar todos os outros cabos periféricos.
   • Por favor, observe que nem todas as fontes de alimentação da Corsair possuem -12 V. Isso não é necessário para sistemas modernos.
10. Desconecte o cabo de alimentação AC quando o teste estiver completo antes de desconectar os cabos da fonte de alimentação.

Se alguma das faixas de voltagem estiver fora dos parâmetros ou a fonte de alimentação falhar em ligar após essas etapas, envie uma solicitação de substituição através do nosso site e forneça fotos disso ao seu agente de suporte.
