Coolers AIO: Compatibilidade com Soquete AM4 e Guia de Instalação do Suporte
Montar um cooler Pro XT ou Platinum
A maioria dos novos coolers líquidos da Corsair são compatíveis com o soquete AM4 da AMD sem a necessidade de peças adicionais. Você não precisa usar o Kit de Suporte de Retenção AMD AM4 se tiver um dos seguintes coolers:
- iCUE H100i Elite Capellix
- iCUE H115i Elite Capellix
- iCUE H150i Elite Capellix
- iCUE H100i Pro XT
- iCUE H115i Pro XT
- iCUE H150i Pro XT
- H100i Platinum
- H115i Platinum
- H100i Platinum SE
- H100x
- H60 (modelo de 2018)
Para instalar seu cooler em um sistema AM4, você precisará do seguinte hardware:
- 1 suporte de montagem AM4 (L)
- 2 presilhas de parafuso AMD (D)
- 2 parafusos de polegar (E)
Para montar seu cooler usando o soquete AM4:
- Remova o suporte de montagem Intel pré-instalado do cooler.
- Instale o suporte AMD empurrando ambos os lados no slot na bomba.
- Certifique-se de que o suporte esteja firmemente fixado em todos os lados antes de instalar seu cooler.

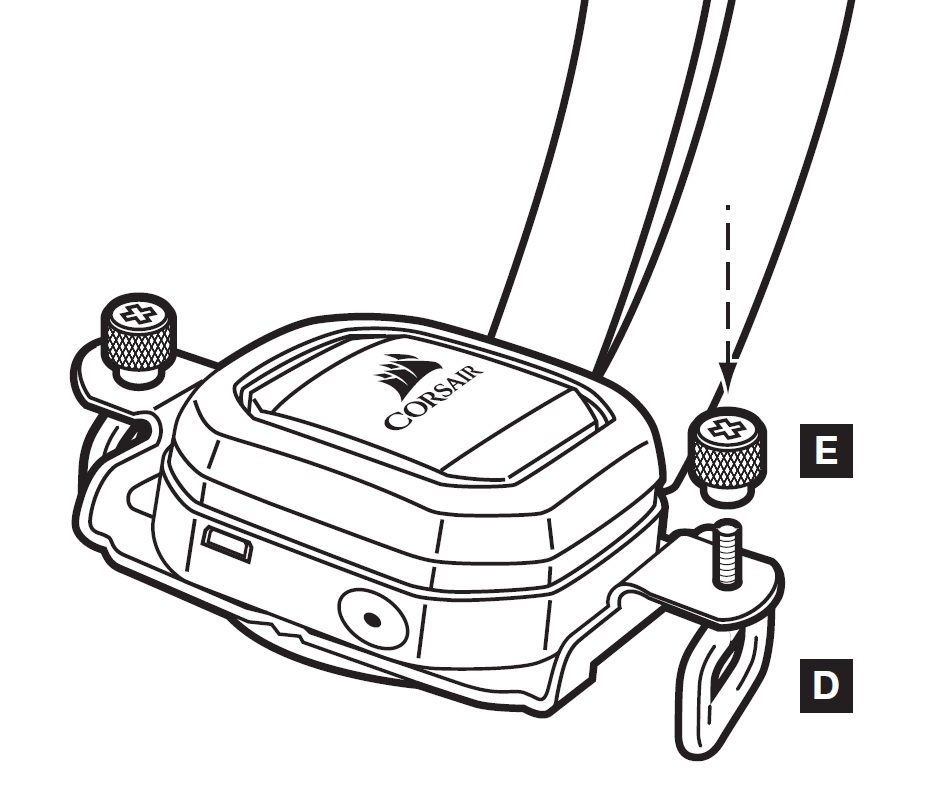

- Instale as presilhas de parafuso AMD no suporte e fixe-as com os parafusos de polegar.
- NÃO aperte totalmente os parafusos de polegar. Você precisa ter folga suficiente para passar os laços das presilhas de parafuso sobre os ganchos de retenção do suporte de montagem.
- NÃO aperte totalmente os parafusos de polegar. Você precisa ter folga suficiente para passar os laços das presilhas de parafuso sobre os ganchos de retenção do suporte de montagem.

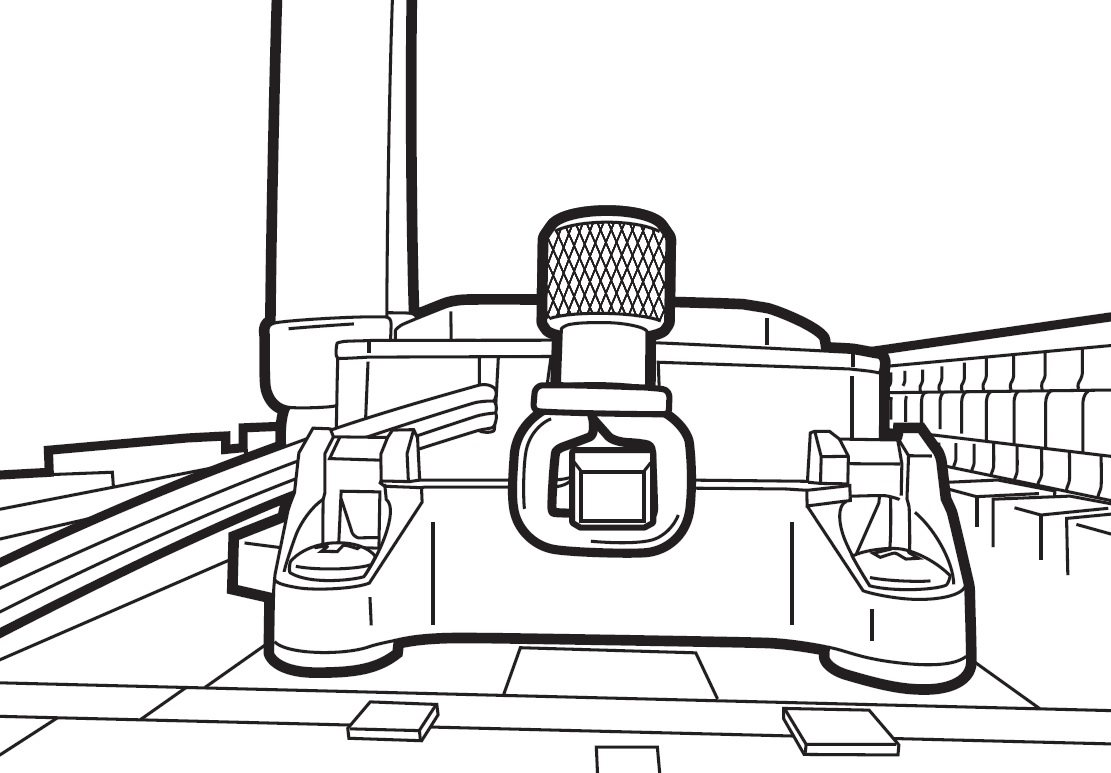

- Alinhe seu suporte com as presilhas de montagem AMD padrão e instale o cooler deslizando os laços das presilhas de parafuso sobre os ganchos de retenção.
- Aperte os parafusos de polegar até que o cooler esteja seguro.
- NÃO aperte demais os parafusos de polegar. Fazê-lo danificará os ganchos de retenção.
Se deseja ver diagramas ou instruções de instalação mais detalhadas, consulte o manual do seu produto cooler. Se não conseguir encontrar o manual do seu produto, você pode usar este manual para o H100i Platinum.
Você também pode conferir nosso vídeo sobre a instalação de coolers:
Montar um cooler Hydro ou Pro
Os modelos mais antigos não são compatíveis sem peças adicionais, mas você pode usar os seguintes coolers com o soquete AM4 se também tiver o Kit de Suporte de Retenção AMD AM4:
- H50
- H55
- H75
- H80i v2 (H80i GT)
- H90
- H100i v2 (H100i GTX)
- H105
- H110i GTX
- H115i
Aqui está o que está incluído no Kit de Suporte de Retenção AMD AM4:

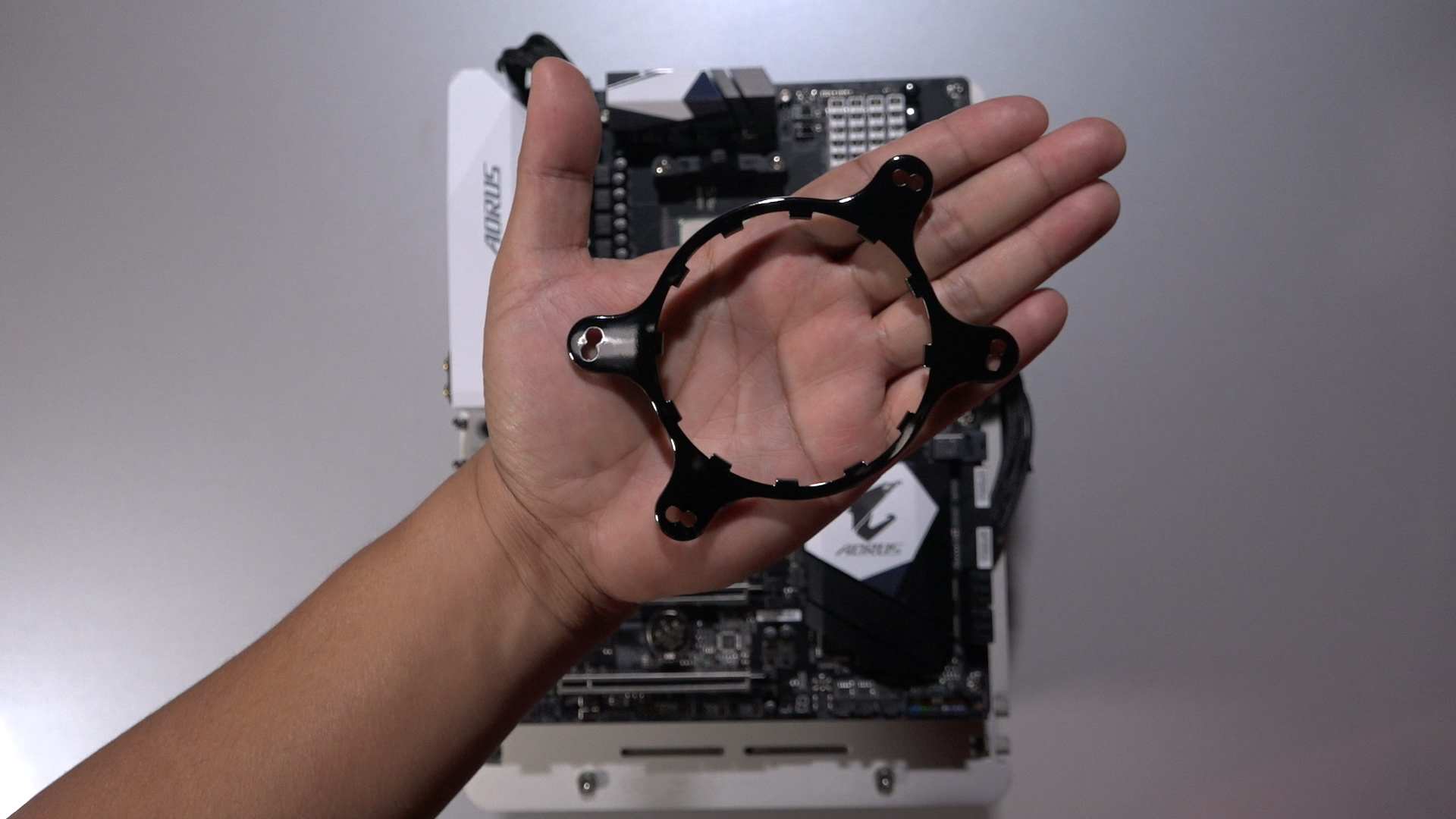

- (1) Suporte AM4 para bombas circulares

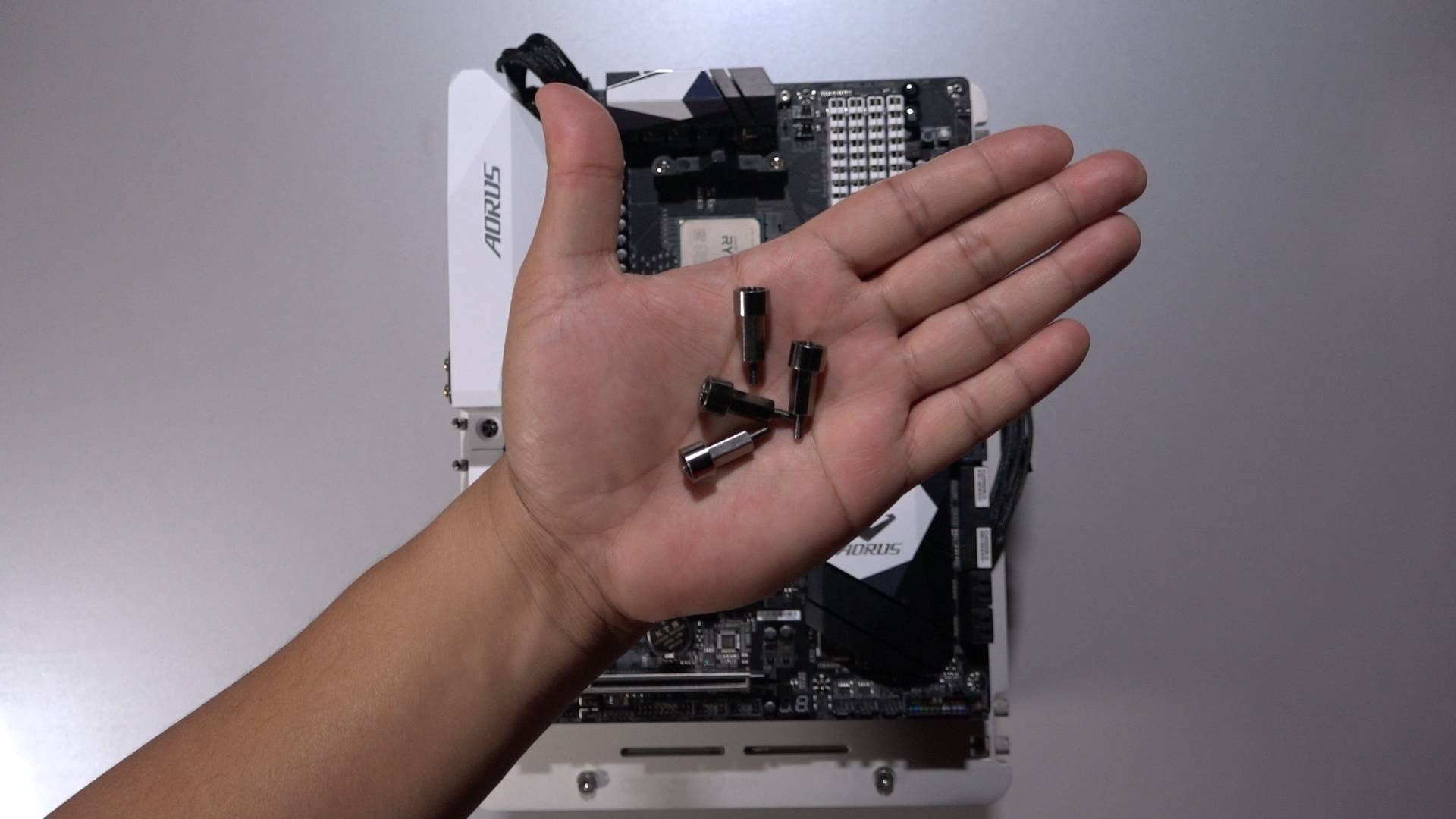

- (4x) Espaçadores com colarinho

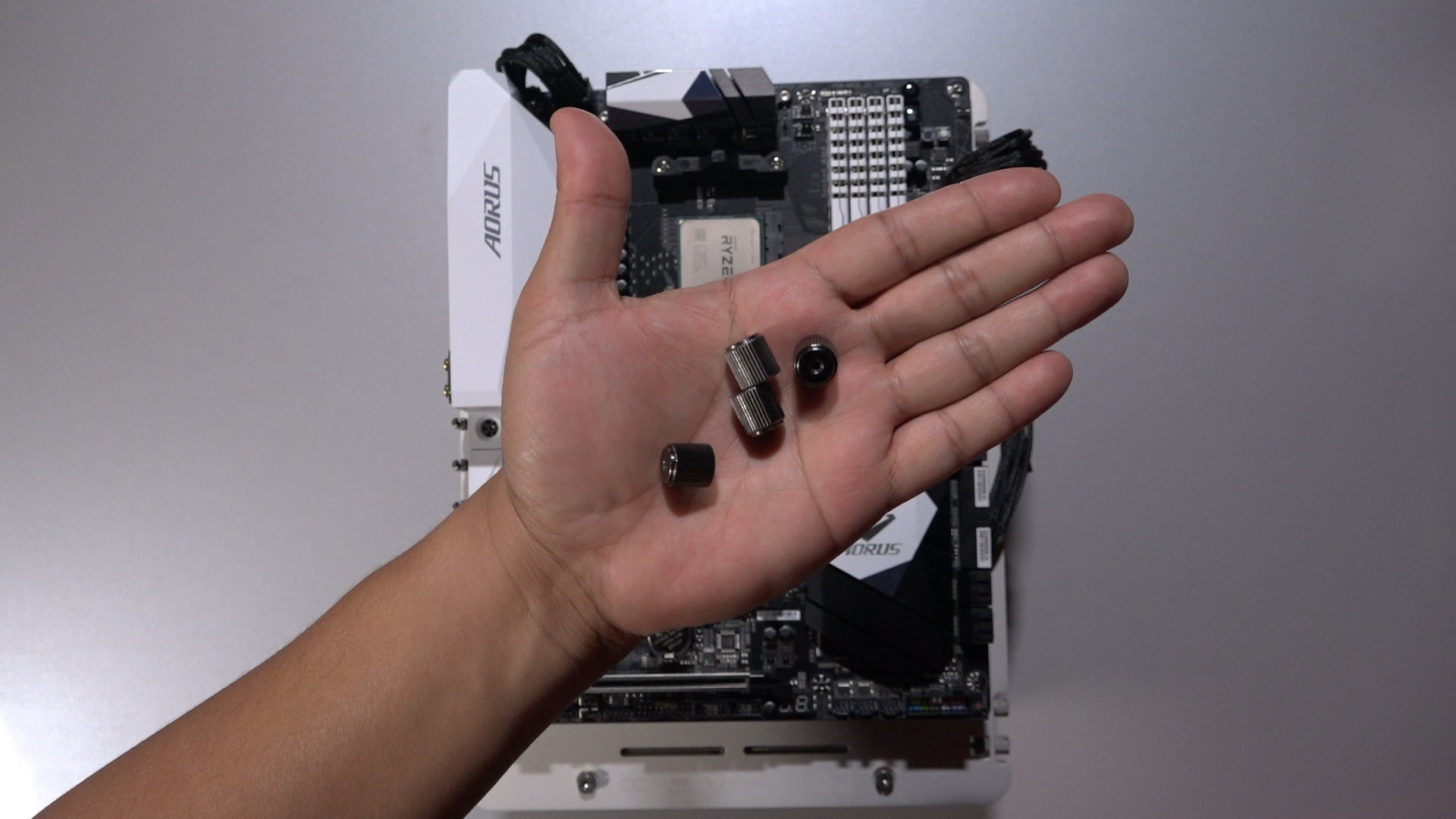

- (4x) Parafusos de polegar
Instruções de instalação do Kit de Montagem AMD AM4:
- Remova os clipes de montagem AMD originais da frente da placa-mãe.
- Insira os espaçadores AM4 na placa traseira AMD original, com o lado do colarinho para baixo.
- Substitua o suporte Intel original no seu cooler da série Hydro com o suporte AMD fornecido no kit.
- A partir daí, prossiga com a instalação típica do seu cooler da série Hydro (não se esqueça de conectar os cabos de energia e USB).
Para mais informações, consulte o guia do usuário ou visite nossos fóruns!
