Как избежать перегрузки тока/проблем с разъемами

Спецификация кабеля:

Максимальная номинальная сила тока одного разъема 8-pin составляет до 24A, а иногда даже более (288W при 12V). Однако подключение к GPU оценивается только на 75W (6-pin) и 150W (8-pin) в общей сложности для питания видеокарты. Поэтому не рекомендуется использовать один кабель, который разветвляется на два 8-pin PCIe для видеокарт, потребляющих более 288W. Обратитесь к спецификациям вашей видеокарты, чтобы узнать больше о потребностях вашей карты в энергии.

Повреждения или неисправности, возникшие из-за использования видеокарты или расширительной карты с одним разъемом PCIe 8-pin, который потенциально может превысить стандартное общее потребление энергии, могут аннулировать гарантию вашего блока питания.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Пожалуйста, используйте только кабели, предоставленные CORSAIR! Если вам требуется дополнительная помощь, пожалуйста, обратитесь в службу поддержки CORSAIR.

Максимальная номинальная сила тока для разъема периферийного (molex) или SATA составляет 5A, в общей сложности 60W (+12V x 5A) или 25W (+5V x 5A). Пожалуйста, убедитесь, что подключенные устройства работают в пределах этих ограничений. Неисправности, возникшие из-за неправильного использования, могут аннулировать гарантию.

Максимальная номинальная сила тока для разъема материнской платы 24-pin для его двух металлических контактов +12V составляет 5A каждый, что в общей сложности равно 120W (+12V x 5A x 2). Пожалуйста, убедитесь, что устройства, потребляющие +12V и подключенные к материнской плате, работают в пределах этих ограничений. CORSAIR не будет возмещать ущерб или неисправности, возникшие из-за использования, превышающего эти разъемы и соответствующие кабели. При перегрузке контакта разъема сверх его номинальной мощности в течение определенного времени он начнет менять цвет. Продолжительное использование может привести к плавлению контакта и разъема, что может привести к аннулированию гарантии.

Пример повреждения разъема:

Как правильно подключить кабели PCIE к вашей видеокарте

Убедитесь, что кабель PCIE правильно вставлен в видеокарту. Вы должны услышать щелчок, указывающий на то, что кабель был правильно подключен. Плохой контакт с контактом на карте может привести к повреждению.

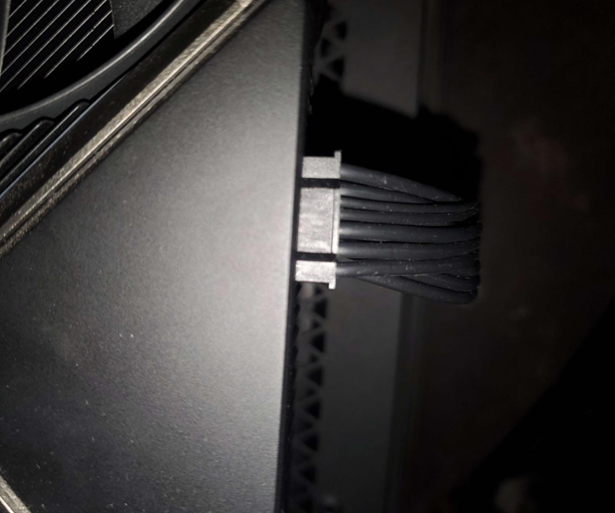

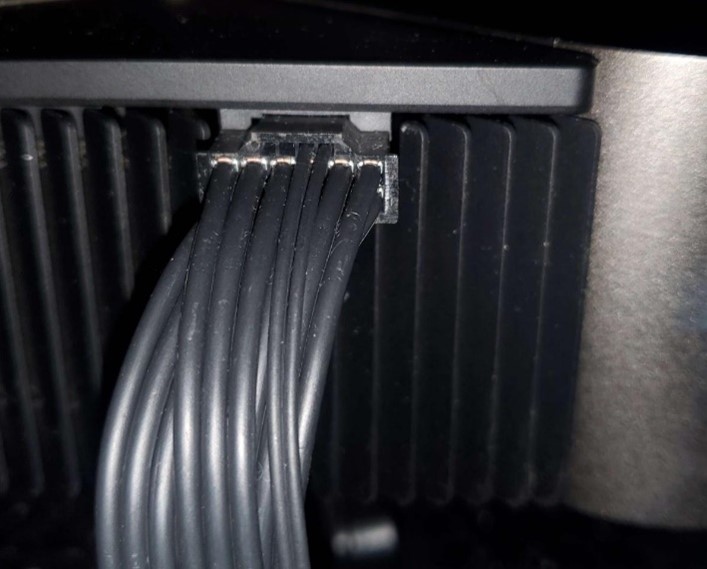

При правильном подключении ваша карта должна выглядеть так:

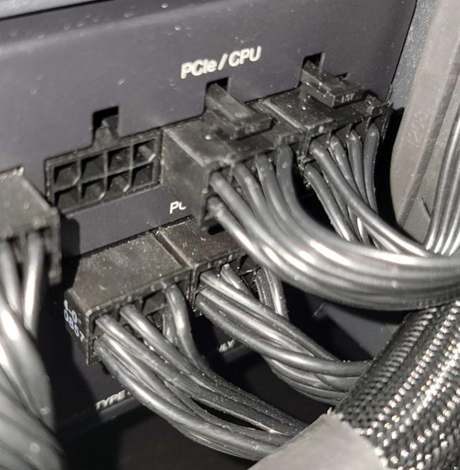

При правильном подключении конец блока питания должен выглядеть так:

Повреждения из-за плохого контакта с кабелем PCIE могут привести к плавлению:

Кабель 12VHPWR и рекомендации для серии 4000

С учетом недавних анонсов о новых высокопроизводительных графических картах, требующих разъемы 12VHPWR, важно учитывать следующую информацию:

• Видеокарты серии RTX 4000 используют новый разъем питания 12+4 pin 12VHPWR, все карты будут поставляться с адаптером питания PCI-e 8-pin к 12VHPWR. Блоки питания CORSAIR уже поддерживают повышенные потребности в энергии следующего поколения аппаратного обеспечения ПК.
• Кроме того, вы также можете заказать наш официальный кабель CORSAIR 12VHPWR 600W, совместимый со всеми блоками питания CORSAIR типа 4, подключающийся напрямую к блоку питания через существующие разъемы сбоку блока питания для питания вашей новой видеокарты.

Все блоки питания типа 3 и типа 4 должны иметь возможность использовать новый кабель CORSAIR 12VHPWR 600W, поскольку единственное различие между кабелями типа 3 и типа 4 - это распиновка 24-контактного кабеля ATX; все остальные кабели (SATA, PCIe и т. д.) идентичны. Обратите внимание, что этот кабель несовместим с блоками питания, требующими собственные кабели. Блоки питания, такие как блоки питания серии AX GOLD, несовместимы. Пожалуйста, обратитесь к таблице совместимости блоков питания, чтобы узнать, с какими блоками питания совместим новый кабель CORSAIR 12VHPWR.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Кабель CORSAIR 12VHPWR 600W несовместим с блоками питания НЕ CORSAIR.

Рекомендации по использованию нашего кабеля 12VHPWR

• ОБА 8-контактных разъема должны быть подключены к блоку питания в любое время.
• Все разъемы должны быть правильно вставлены, защелкнуты и плотно соединены.
• НЕ СГИБАЙТЕ кабель в любом направлении после его подключения.
• НЕ СГИБАЙТЕ и не прикладывайте усилия к кабелю слишком близко к разъему.

Неправильное использование и неисправности могут аннулировать гарантию.

Примеры правильного подключения:

Если у вас возникли вопросы относительно использования наших блоков питания или кабелей, пожалуйста, свяжитесь с службой поддержки CORSAIR.
