Как провести тестирование блока питания (Power Supply Unit)

Если у вашей системы возникают проблемы с включением, вы можете проверить, функционирует ли блок питания (PSU) должным образом, выполнив тест.

Для выполнения этого теста вам понадобится скрепка или специальный провод для блока питания.

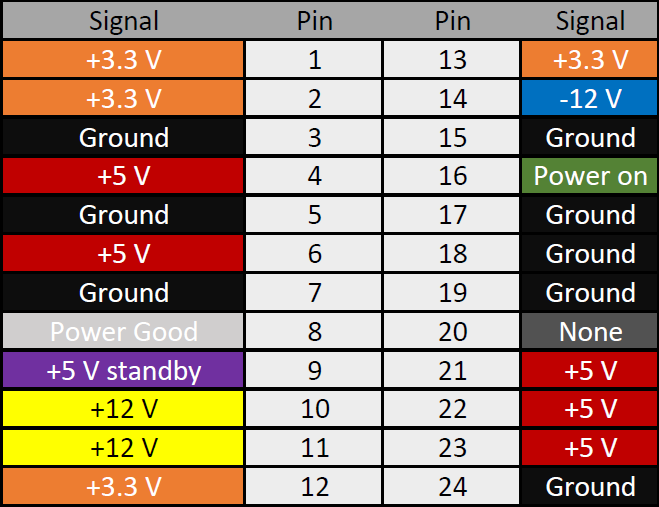

ВАЖНО: Убедитесь, что вы подключаете правильные контакты при проверке блока питания. Подключение к неправильным контактам может привести к травмам и повреждению блока питания. Используйте изображение ниже, чтобы увидеть, какие контакты вам нужно подключить.

Чтобы протестировать блок питания:

1. Выключите блок питания.
2. Отсоедините все кабели от блока питания, кроме основного сетевого кабеля и 24-контактного кабеля.
3. Найдите контакты 16 и 17 на вашем 24-контактном кабеле.

   • Чтобы найти контакты 16 и 17, начните считать слева с клипом вверх и контактами, обращенными к вам. Они будут 4-м и 5-м контактами при счете слева направо, как показано на фото ниже:
4. Изогните скрепку так, чтобы ее концы можно было вставить в контакты 16 и 17.

   • Если вы используете специальный провод для блока питания, вставьте концы в контакты 16 и 17.
5. Включите блок питания.
6. Проверьте, вращается ли вентилятор блока питания. Если да, значит, блок питания функционирует нормально.
   • ПРИМЕЧАНИЕ: У многих блоков питания Corsair есть функция нулевой скорости вращения вентилятора, из-за чего вентилятор вращается только на мгновение после включения блока питания. Это все равно указывает на нормальную работу блока питания.

Чтобы протестировать блок питания с помощью мультиметра, используйте следующую таблицу и продолжайте с предыдущих шагов:

1. Установите мультиметр в соответствующий режим постоянного тока в соответствии с инструкцией производителя.
2. Поместите черный тестовый провод в контакт с 24-м контактом или любым другим контактом земли.
3. Пока черный тестовый провод находится в контакте с контактом земли, поместите красный тестовый провод в контакты поочередно (1-2, 4, 6, 9-14, 21-23), чтобы получить показания напряжения от вашего блока питания.

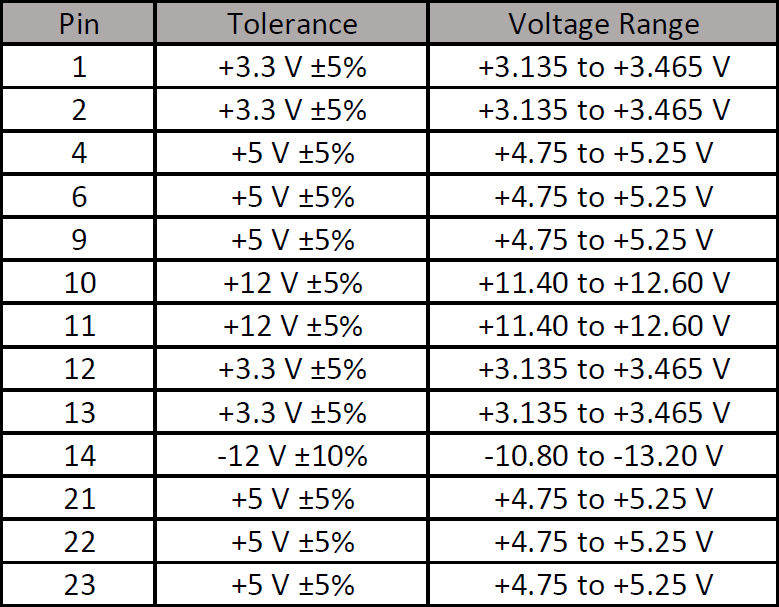

4. Показания для работающего блока питания будут иметь значения, перечисленные ниже:

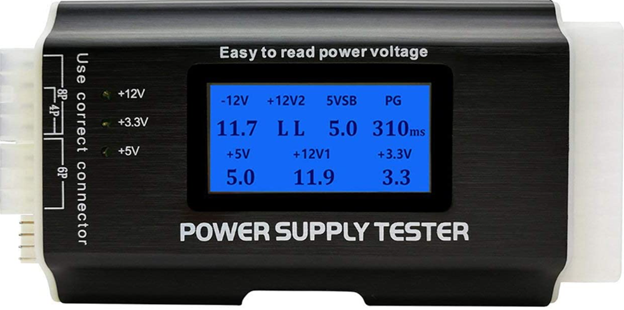

Другой способ протестировать блок питания - использовать тестер блока питания, как показано на изображении (можно использовать и другие, это просто наиболее распространенный). Чтобы использовать его, следуйте инструкциям ниже:

1. Отключите блок питания.
2. Отсоедините все модульные кабели, если они есть.
3. Подключите 24-контактный кабель вместе с 8-контактным (4+4) кабелем процессора к тестеру и к блоку питания.
4. Подключите сетевой кабель переменного тока и переключите выключатель в положение Включено.
   • Примечание: У многих блоков питания Corsair есть функция нулевой скорости вращения вентилятора, из-за чего вентилятор крутится только на мгновение после включения блока питания. Это все равно указывает на то, что блок питания работает нормально.
5. Жидкокристаллический экран на тестере блока питания должен включиться и показать числовые показания.

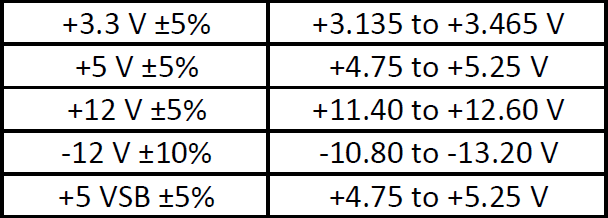

   • Показания могут варьироваться в следующем диапазоне:

6. Значения PG обычно считаются нормальными, если они находятся в диапазоне от 100 мс до 500 мс, но иногда могут быть ниже 100 мс. Значения PG 0 мс будут считаться неисправным блоком питания.
7. Для проверки подключений питания периферийных устройств/SATA отсоедините блок питания от сетевого кабеля переменного тока и переключите выключатель в положение Выключено.
8. Подключите одно из периферийных или SATA соединений и верните выключатель блока питания в положение Включено после подключения сетевого кабеля переменного тока.
9. Светодиоды на левой стороне тестера должны загореться, указывая на передачу питания.
   • Все три светодиода должны загореться при подключении SATA соединения (+12 В, +3.3 В и +5 В). Только +12 В и +5 В загорятся при подключении всех остальных периферийных кабелей.
   • Обратите внимание, что не у всех блоков питания Corsair есть -12 В. Это не требуется для современных систем.
10. Отсоедините сетевой кабель переменного тока после завершения проверки перед отсоединением кабелей блока питания.

Если какие-либо диапазоны напряжения выходят за пределы параметров или блок питания не включается после выполнения этих шагов, подайте запрос на замену через наш сайт и предоставьте фотографии этого вашему агенту поддержки.
