Kabelspecifikation:
En enda 8-pins kontakts maximala strömkapacitet är upp till och ibland mer än 24A (288W vid 12V). Anslutningen vid GPU:n är dock endast klassificerad för 75W (6-pin) och 150W (8-pin) totalt för strömförsörjning av grafikkort. Därför rekommenderas det inte att använda en enda kabel som delar sig i två 8-pins PCIe på grafikkort som använder två PCIe-kontakter för att förbruka mer än 288W. Se specifikationerna för ditt grafikkort för mer information om kortets strömkrav.
Skador eller fel som uppstår från användning av ett grafikkort eller expansionskort med en enda PCIe 8-pins kontakt som potentiellt kan överskrida standard total strömförbrukning kan göra din strömförsörjnings garanti ogiltig.
ANSVARSFRISKRIVNING!Använd endast kablar som tillhandahålls av CORSAIR! Om du behöver ytterligare hjälp kan du kontakta CORSAIR-support.
Peripheri (molex)eller SATAkontaktens maximala strömkapacitet är 5A, totalt 60W (+12V x 5A) eller 25W (+5V x 5A). Se till att anslutna enheter fungerar inom dessa gränser. Fel som uppstår från felaktig användning kan göra garantin ogiltig.
24-pinsmoderkortsanslutning har en maximala strömkapacitet för dess dubbla +12V metallkontakter på 5A vardera, vilket totalt motsvarar 120W (+12V x 5A x 2). Se till att +12V-drivande enheter anslutna till moderkortet fungerar inom dessa gränser. CORSAIR täcker inte skador eller fel som uppstår från användning som överskrider dessa kontakter och deras tillhörande kablar. När kontaktstiftet är överbelastat bortom sin nominella strömkapacitet under en längre period börjar det att missfärgas. Fortsatt användning kan resultera i smältning av stiftet och kontakten som kan göra garantin ogiltig.
Exempel på kontaktskada:
Hur du ansluter PCIE-kablar korrekt till ditt grafikkort
Se till att PCIE-kabeln är ordentligt fastsatt i grafikkortet. Du bör höra ett "klick" som indikerar att kabeln har anslutits ordentligt. Dålig kontakt med stiftet på kortet kan orsaka skada.

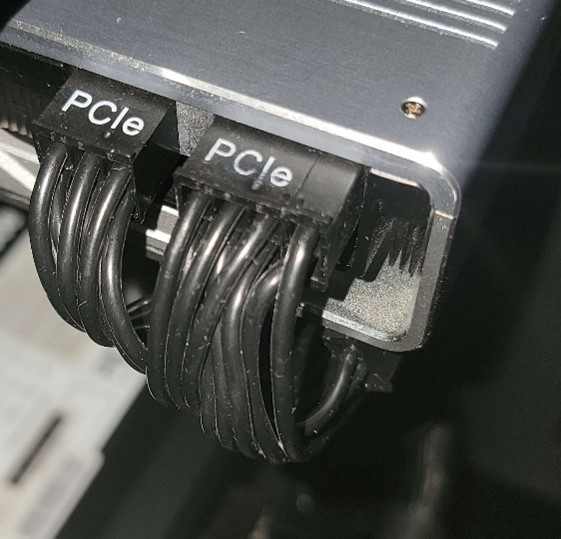

När den är ansluten korrekt bör ditt kort se ut så här:

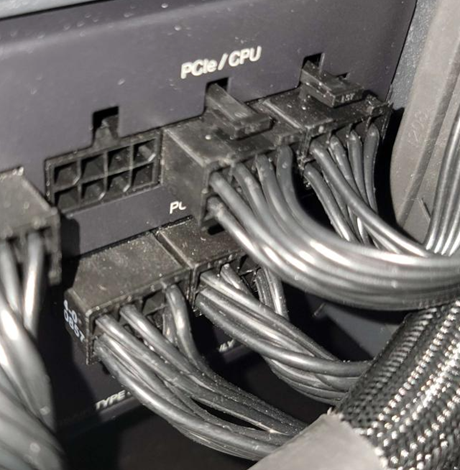

När den är ansluten korrekt bör PSU-änden se ut så här:

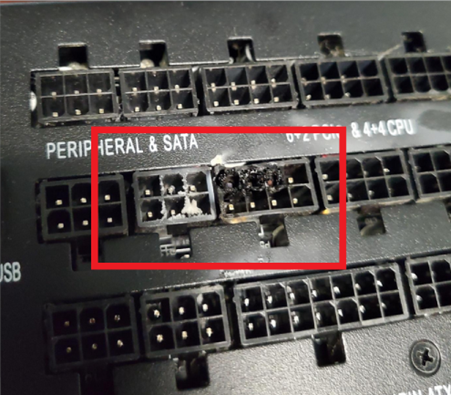

Skada på grund av dålig kontakt med PCIE-kabeln kan resultera i smältning:
12VHPWR-kabel & 4000 Series-rekommendationer
Med de senaste tillkännagivandena om nya högpresterande grafikkort som kräver 12VHPWR-kontakter är det viktigt att notera följande information:
- RTX 4000-seriekorten använder en ny 12+4-pins 12VHPWR-strömkontakt, alla kort kommer att levereras med en PCI-e 8-pins strömadapter till 12VHPWR. CORSAIR:s strömförsörjningar stöder redan de högre strömkraven för nästa generation av PC-hårdvara.
- Dessutom kan du också beställa vår officiella CORSAIR 12VHPWR 600W-kabel kompatibel med alla CORSAIR typ-4 strömförsörjningar, ansluter direkt till strömförsörjningen via befintliga strömförsörjningskontakter för strömförsörjning direkt till ditt nya grafikkort
Alla Type-3 och Type-4 strömförsörjningar bör kunna använda den nya CORSAIR 12VHPWR 600W-kabeln eftersom den enda skillnaden mellan Type 3 och Type 4-kablar är pinlayouten på 24-pins ATX-kabeln; alla andra kablar (SATA, PCIe, osv) är desamma. Observera att denna kabel inte är kompatibel med någon av våra strömförsörjningar som kräver sina egna dedikerade kablar. Strömförsörjningar som AX GOLD-serien är inte kompatibla. Se till att du hänvisar till tabellen för strömförsörjningskompatibilitetför vilka strömförsörjningar som är kompatibla med den nya CORSAIR 12VHPWR-kabeln.
ANSVARSFRISKRIVNING! CORSAIR 12VHPWR 600W-kabeln är inte kompatibel med ICKE-CORSAIR strömförsörjningar.
Rekommendation om hur du använder vår 12VHPWR-kabel
- BÅDA 8-pins kontakterna måste vara anslutna hela tiden till din strömförsörjning.
- Alla kontakter måste vara korrekt INSATTA, CLICK-LÅSTA och STRAMA.
- BÖJ INTE kabeln i någon riktning när den väl är ansluten.
- BÖJ INTE eller applicera kraft på kabeln för nära kontakten.
Felaktig användning och fel kan göra garantin ogiltig.

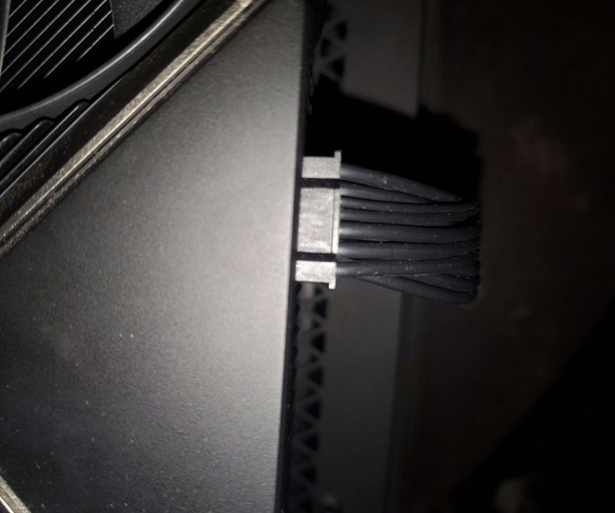

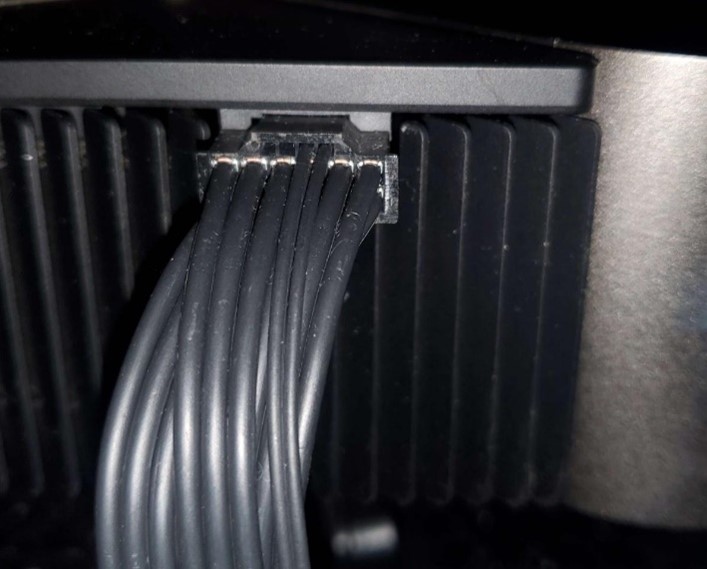

Exempel på korrekt kontakt:
Om du har några frågor angående användning av våra strömförsörjningar eller kablar kontaktar du CORSAIR-support.
