Om du behöver hjälp med att byta fram-I/O-panelen på ett 4000D, 4000D Airflow, 4000X eller 4000X QL-chassi, använd den här guiden som referens för att hjälpa dig genom ersättningsprocessen för I/O-panelen.
Metod 1. Användbar för situationer där du har mycket utrymme inuti chassit och komponentutrymmet inte är ett problem.

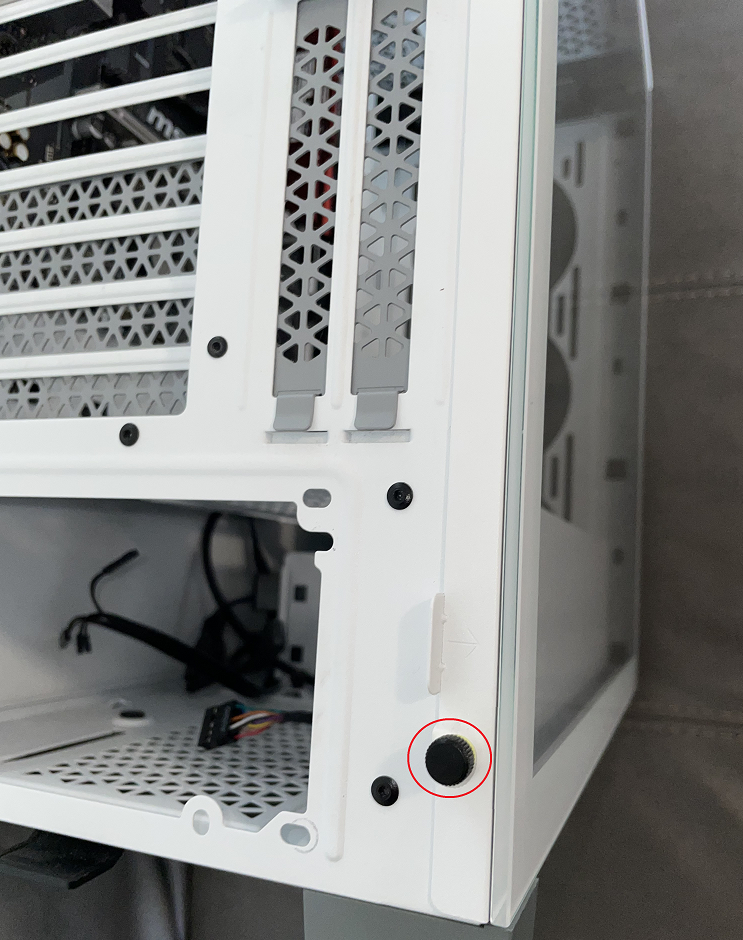

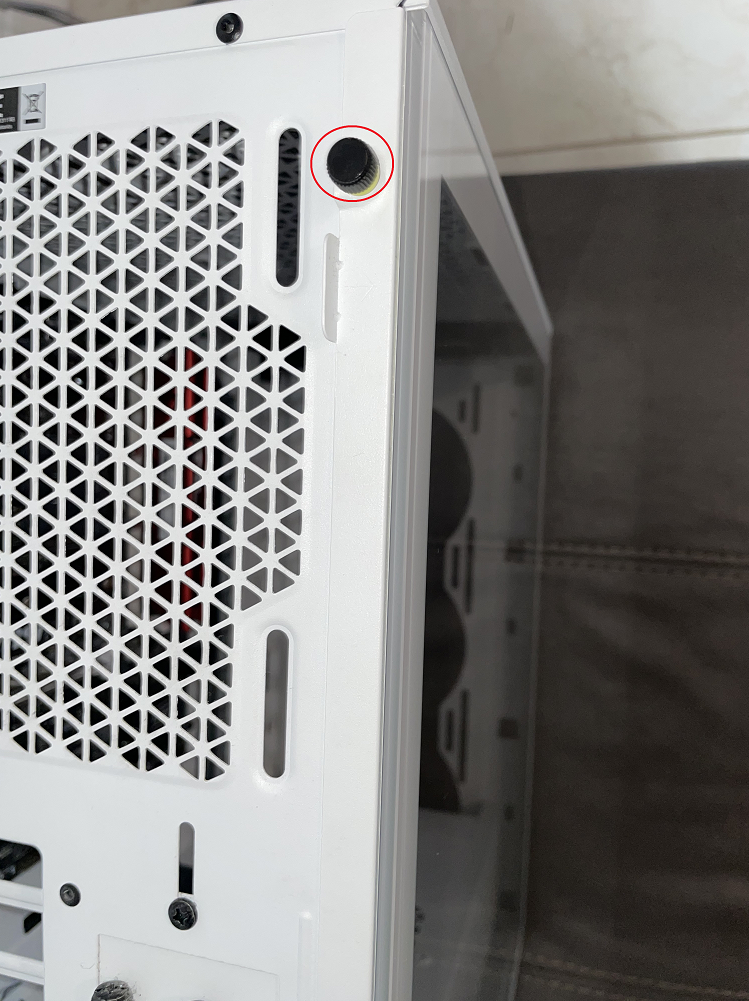

1. Avlägsna vingskruvarna på toppen och botten av glaspanelen. Detta gör att du kan komma åt chassits inre delar.

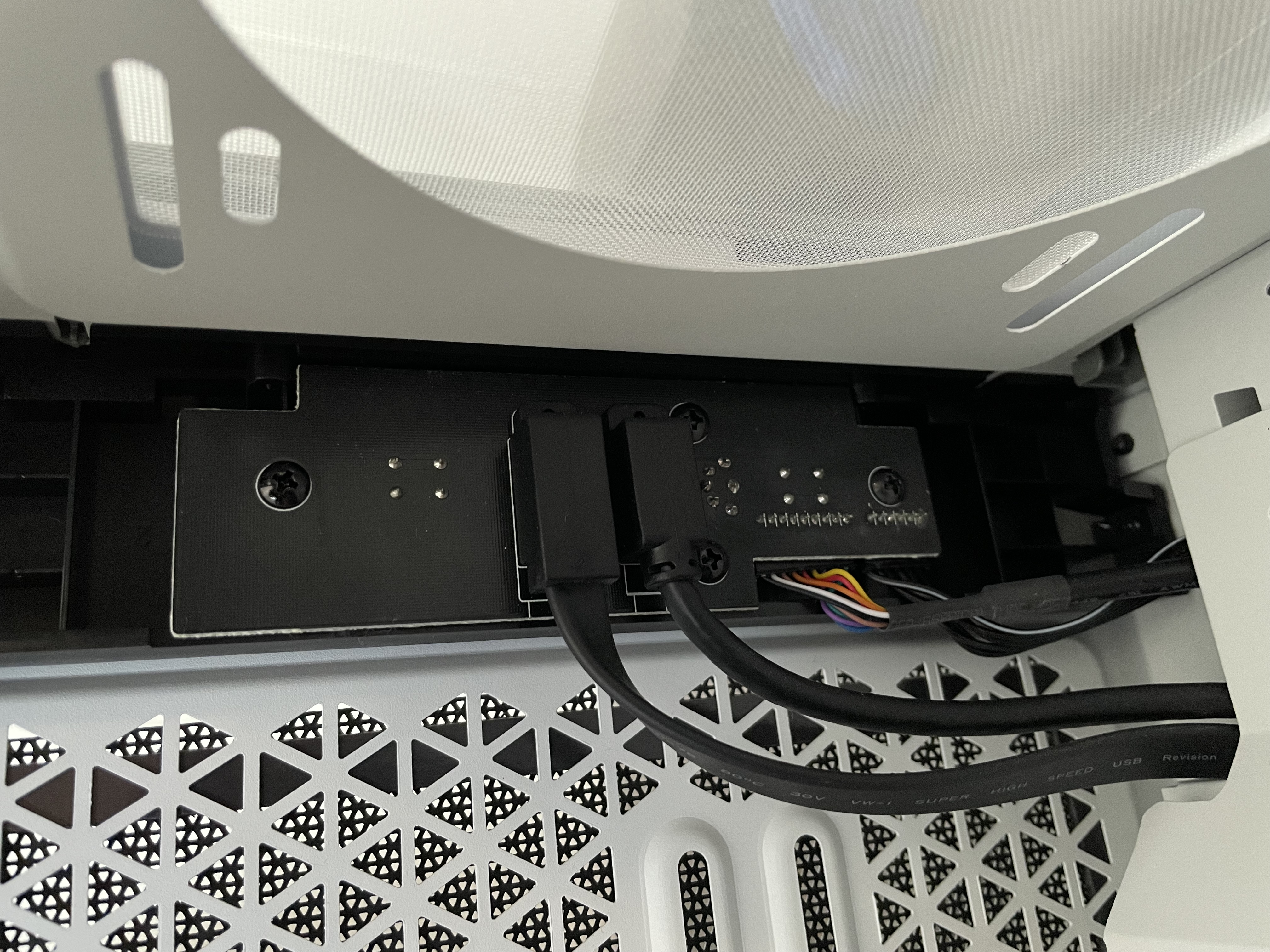

2. Lokalisera fram-I/O-modulen.

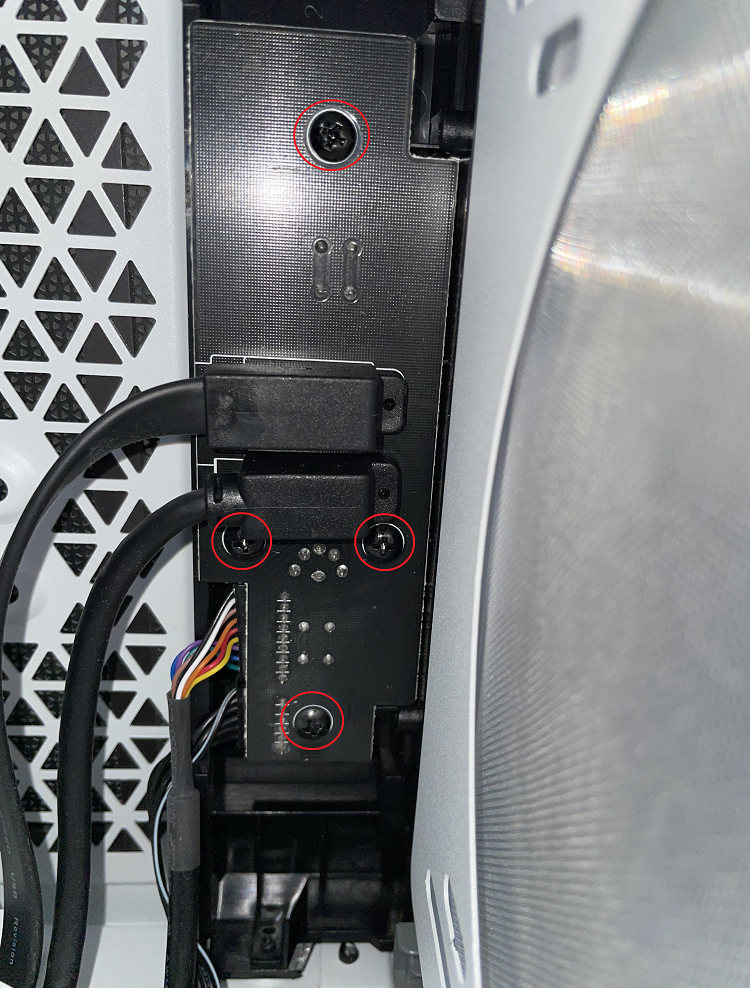

3. Med en Phillips-skruvmejsel avlägsnar du 4 skruvar som håller I/O-modulen på plats.
4. Flytta försiktigt modulen åt vänster och dra den samtidigt mot dig.
Metod 2. Användbar för situationer där du har fysiska komponentinterferenser (många fläktar, långt GPU, kablar i vägen osv.) som kan förhindra att handen eller skruvmejseln komfortabelt kan komma åt fram-I/O-modulen.

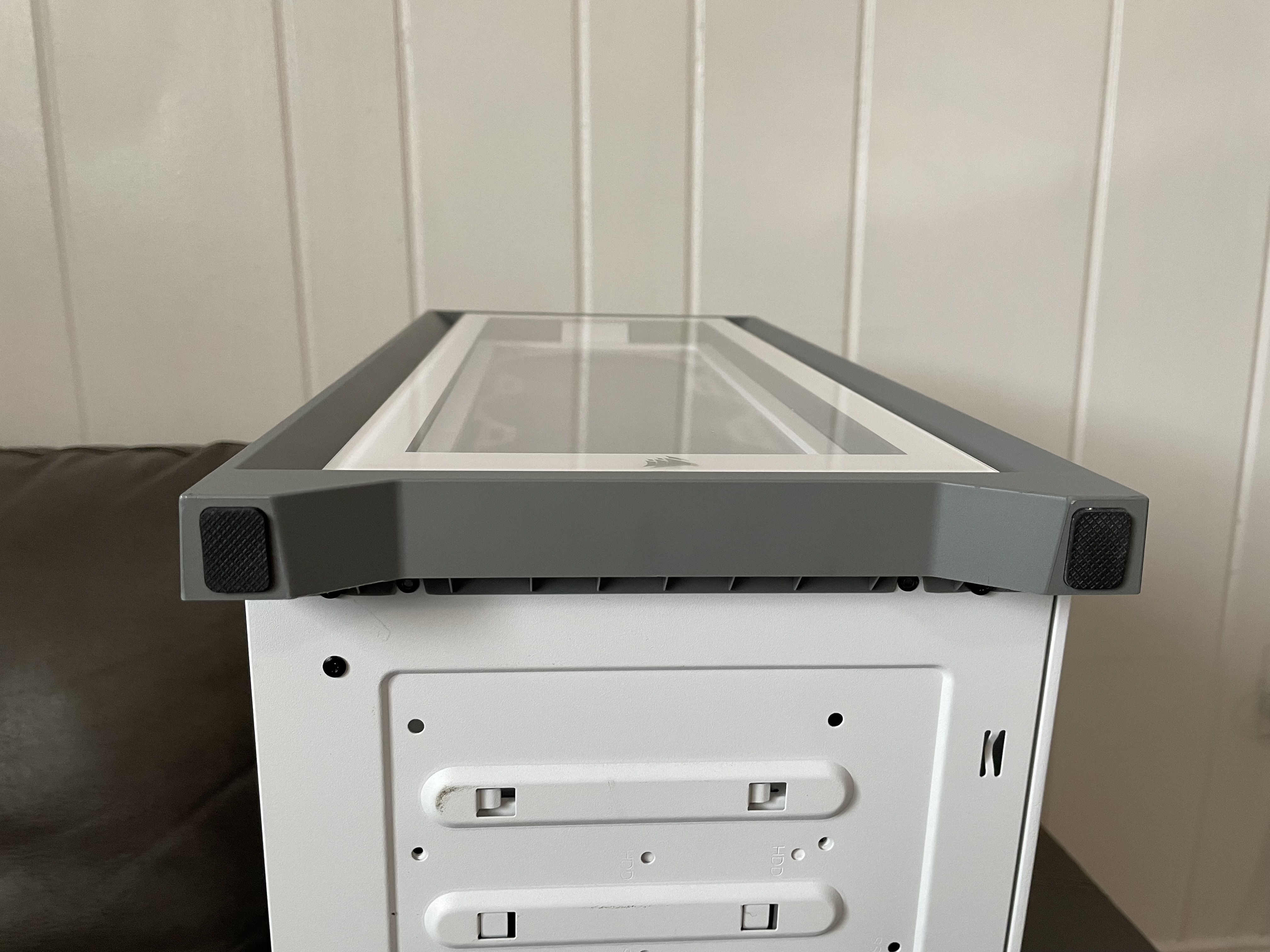

1. Positionera chassit på baksidan. Framkanten ska vetta mot taket för bekväm drift.

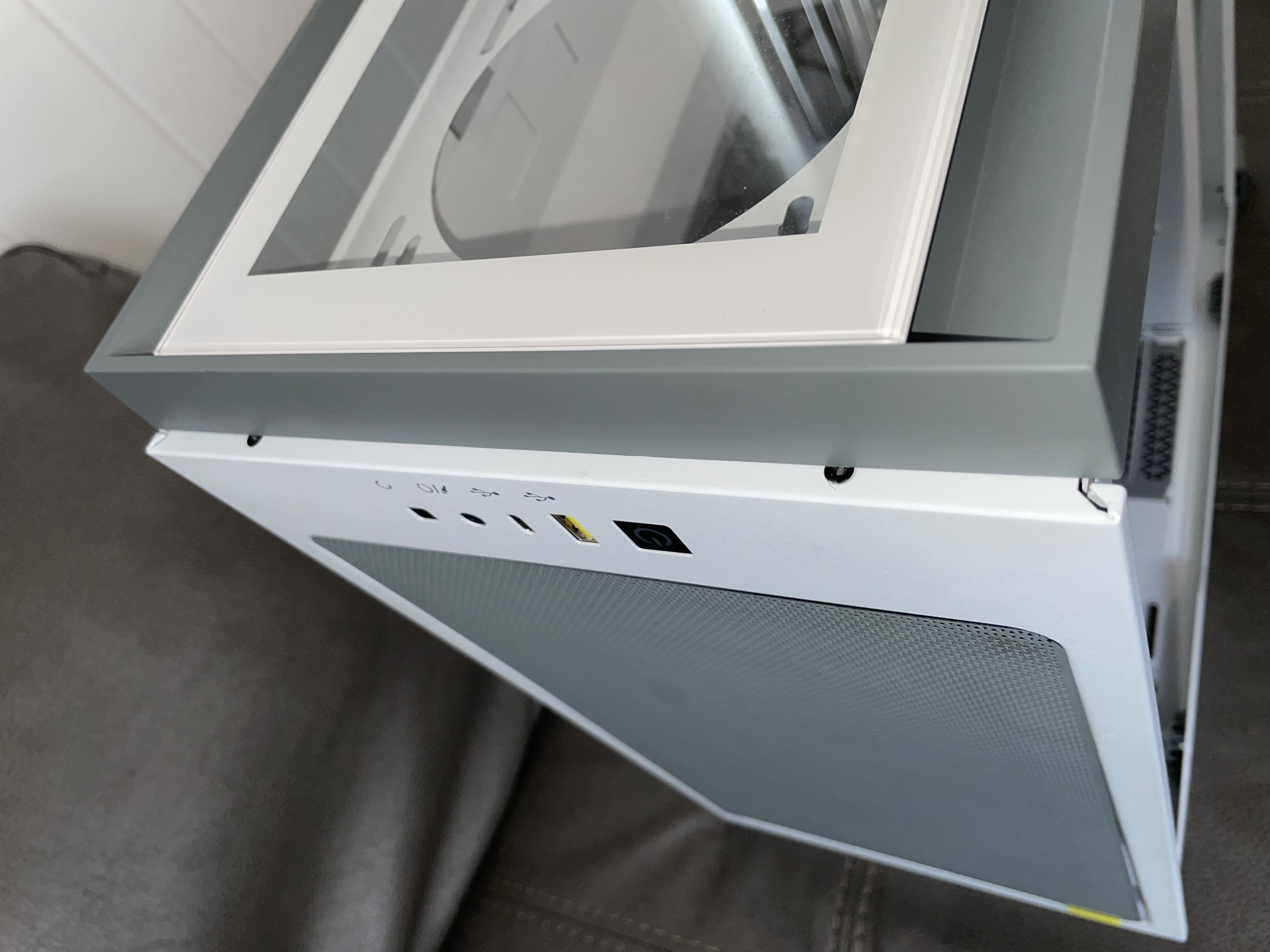

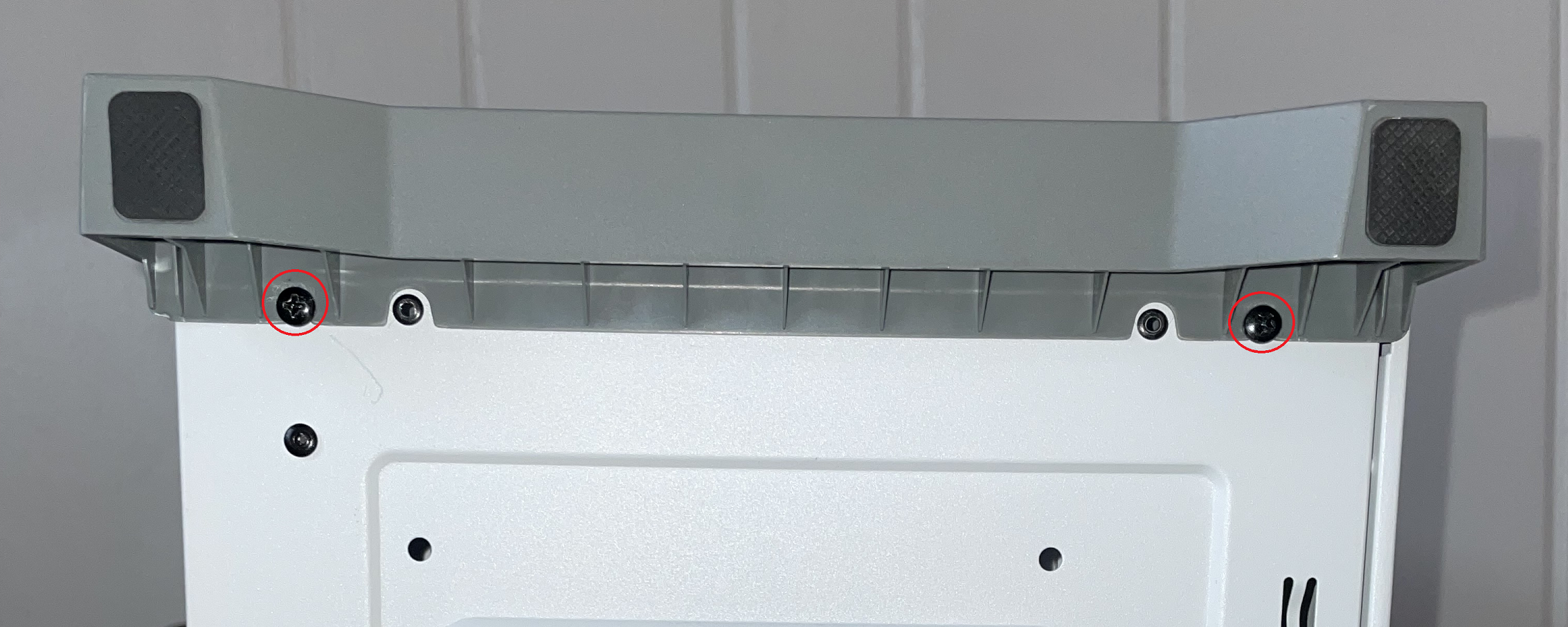

2. Med en Phillips-skruvmejsel avlägsnar du 2 skruvar som håller framkanten på plats.

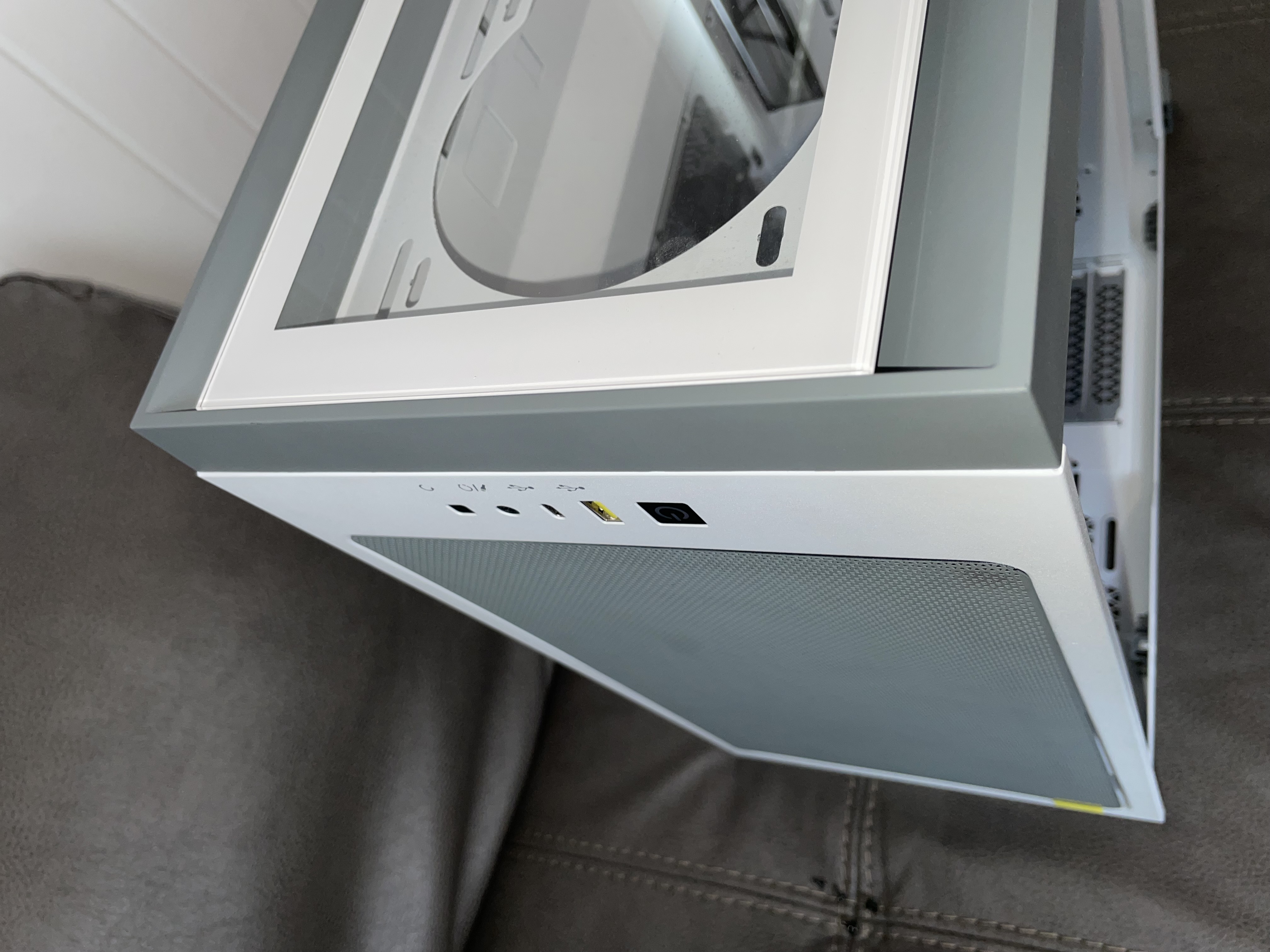

3. Se toppen av kanten. Du kan nu flytta den åt höger.

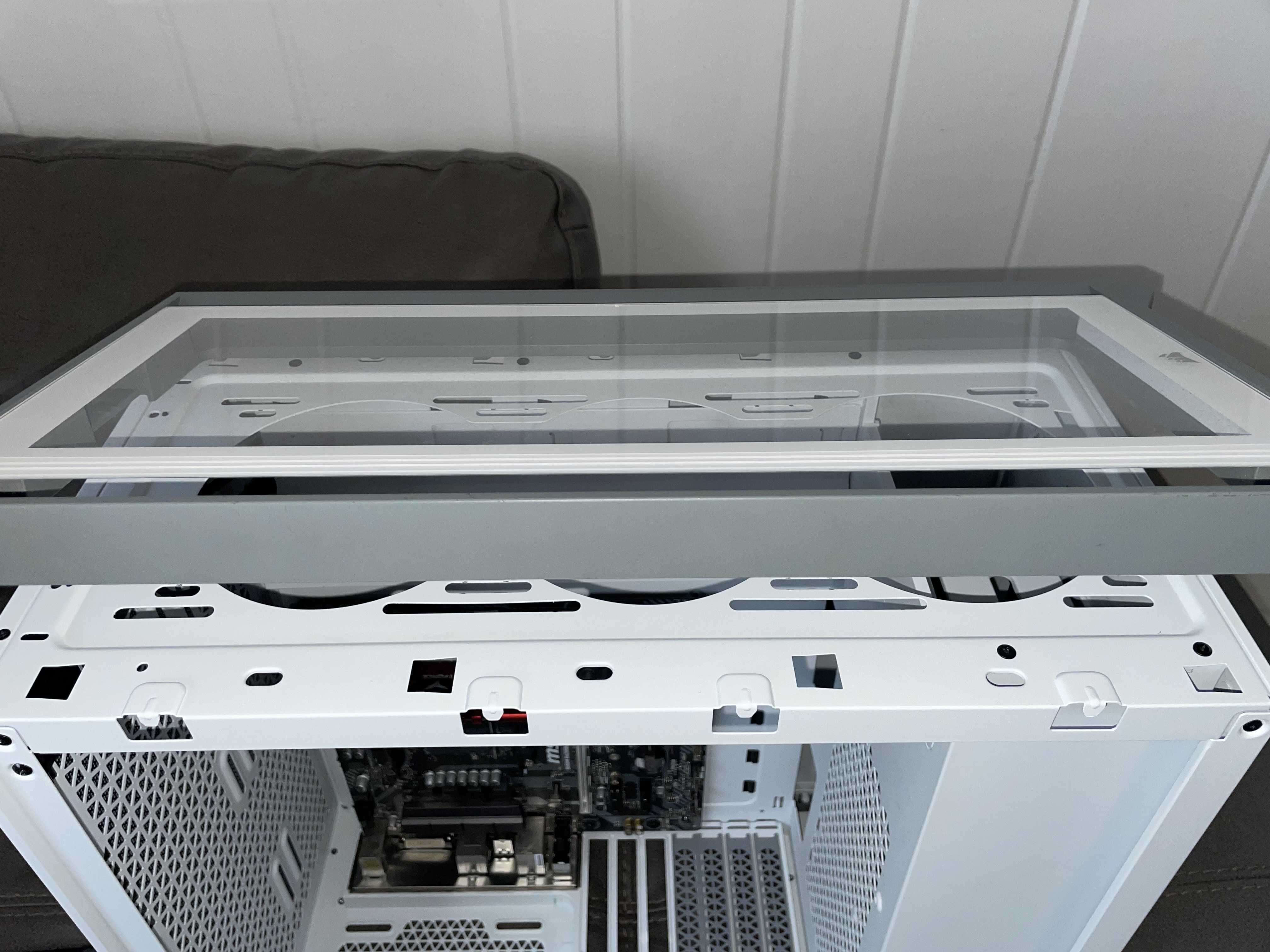

4. Lyft kanten.
5. Du kan nu komfortabelt komma åt fram-I/O-modulen.

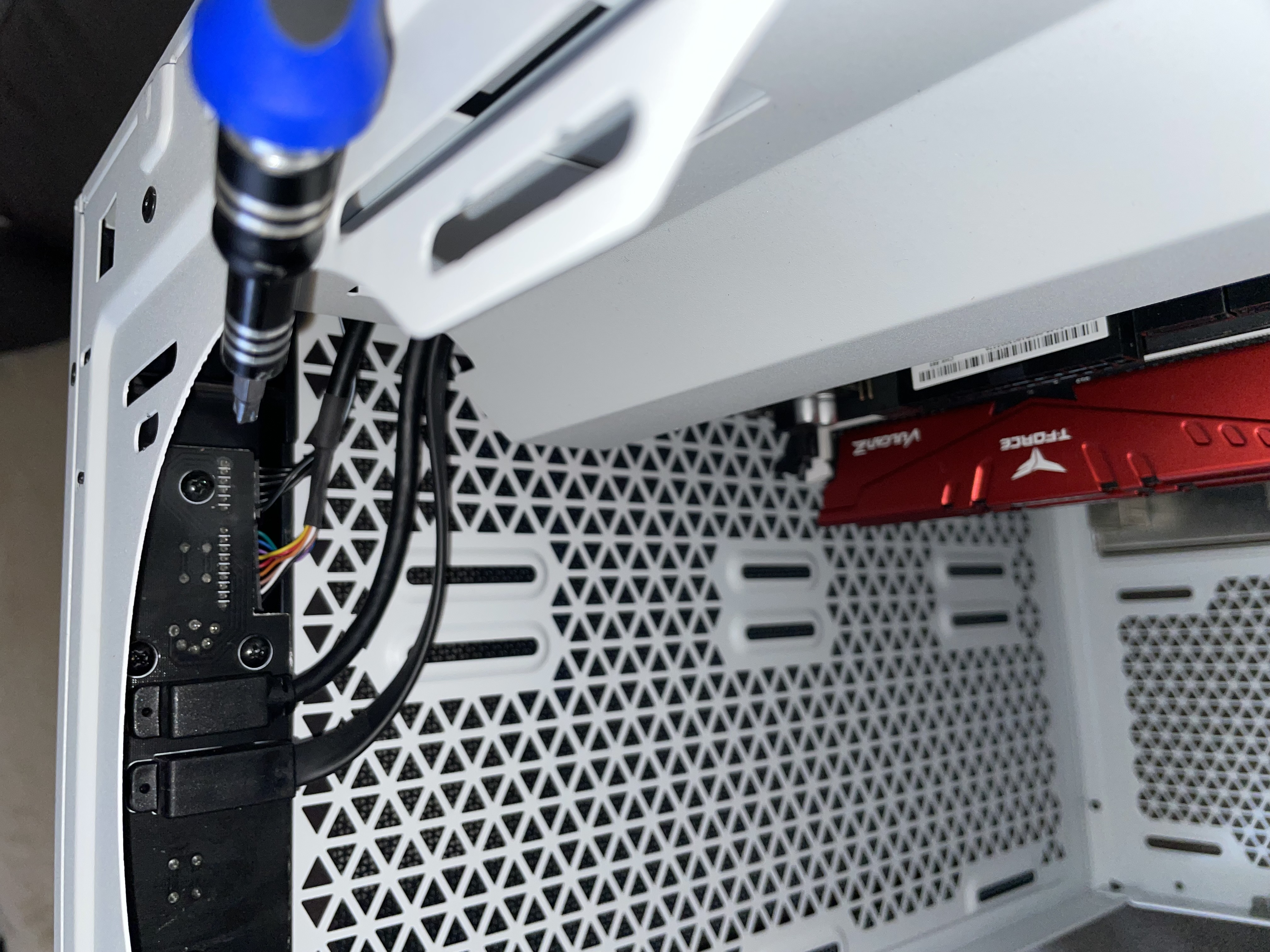

6. Avlägsna 4 skruvar som håller I/O-modulen på plats.

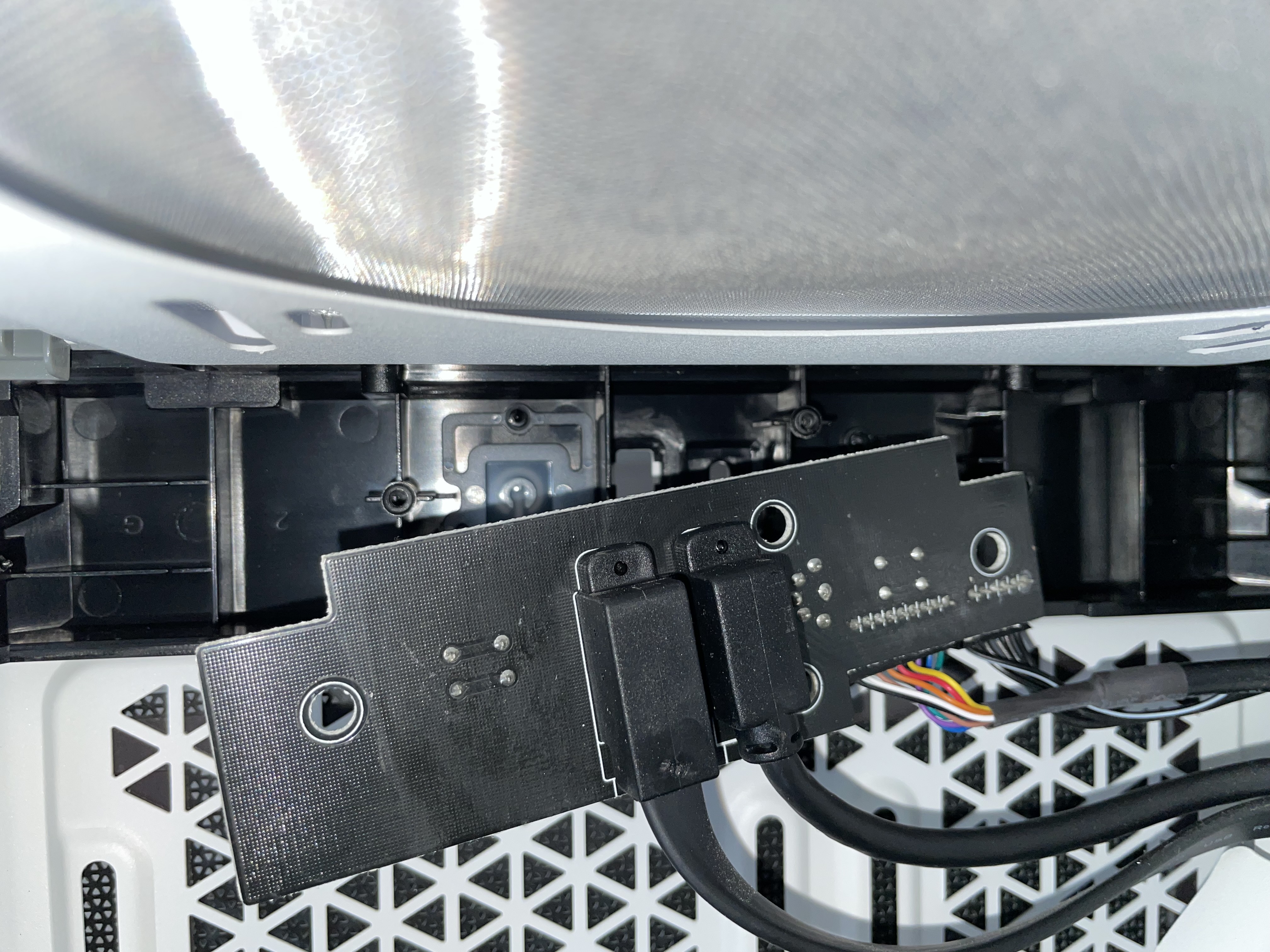

7. Flytta försiktigt modulen åt vänster och dra den samtidigt mot dig.
Du är klar!
