Om ditt system har problem med att slå på kan du kontrollera om din strömförsörjningsenhet (PSU) fungerar korrekt genom att utföra ett test.
Du behöver en pappersklämma eller en PSU-övergångsbygel för att utföra detta test.

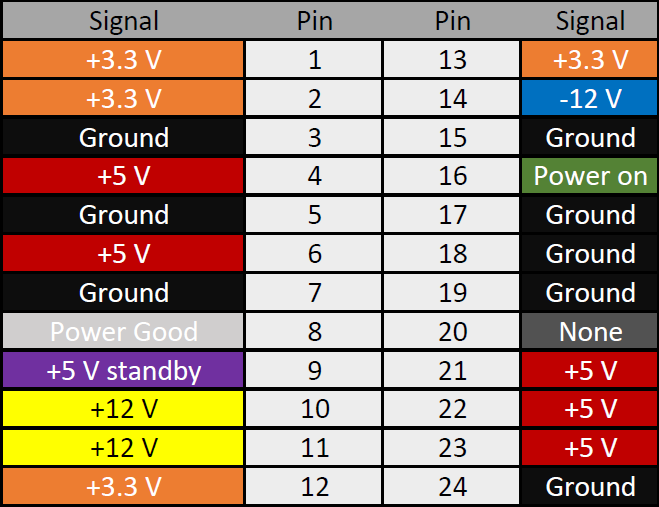

VIKTIGT: Se till att du kopplar ihop rätt stift när du testar din PSU. Om du kopplar ihop fel stift kan det leda till skador på dig själv och på PSU:n. Använd bilden nedan för att se vilka stift du behöver koppla ihop.
Så här testar du din PSU:
- Stäng av din PSU.
- Koppla loss alla kablar från PSU:n utom huvudkabeln för växelström och 24-stiftskabeln.
- Leta upp stift 16 och stift 17 på din 24-stiftskabel.

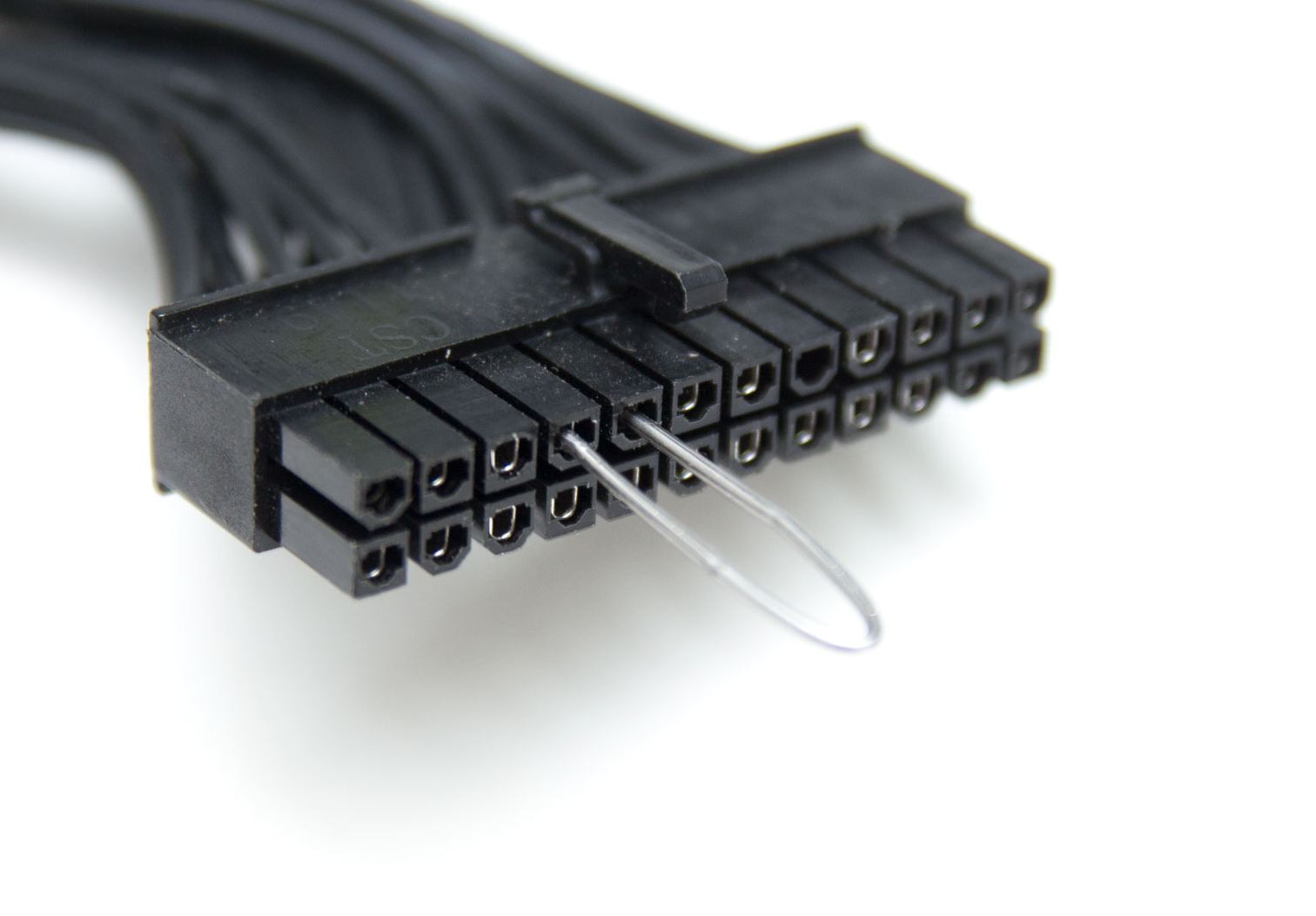

- För att hitta stift 16 och stift 17, räkna från vänster med klämman vänd uppåt och stiften vända mot dig. De är det 4eoch 5estiften när du räknar från vänster till höger enligt fotot nedan:
- För att hitta stift 16 och stift 17, räkna från vänster med klämman vänd uppåt och stiften vända mot dig. De är det 4eoch 5estiften när du räknar från vänster till höger enligt fotot nedan:
- Böj din pappersklämma så att ändarna kan sättas in i stift 16 och stift 17.
- Om du använder en PSU-övergångsbygel, sätt in ändarna i stift 16 och stift 17.
- Slå på PSU:n.
- Se om PSU-fläkten snurrar. Om den gör det fungerar PSU:n normalt.
- OBS: Många Corsair PSU:er har en zero-RPM-funktion som gör att fläkten endast snurrar ett kort ögonblick när PSU:n slås på. Detta indikerar fortfarande att PSU:n fungerar normalt.
För att testa din PSU med en multimeter använder du följande diagram och fortsätter från de tidigare stegen:
- Ställ in din multimeter på lämpligt DC-mätläge enligt tillverkarens anvisningar.
- Placera den svarta testledningen i kontakt med stift 24 eller någon av de andra jordstiften.
- Medan den svarta testledningen är i kontakt med jordstiftet placerar du den röda testledningen i stiften individuellt (1–2, 4, 6, 9–14, 21–23) för att få en avläsning av spänningarna från din PSU.

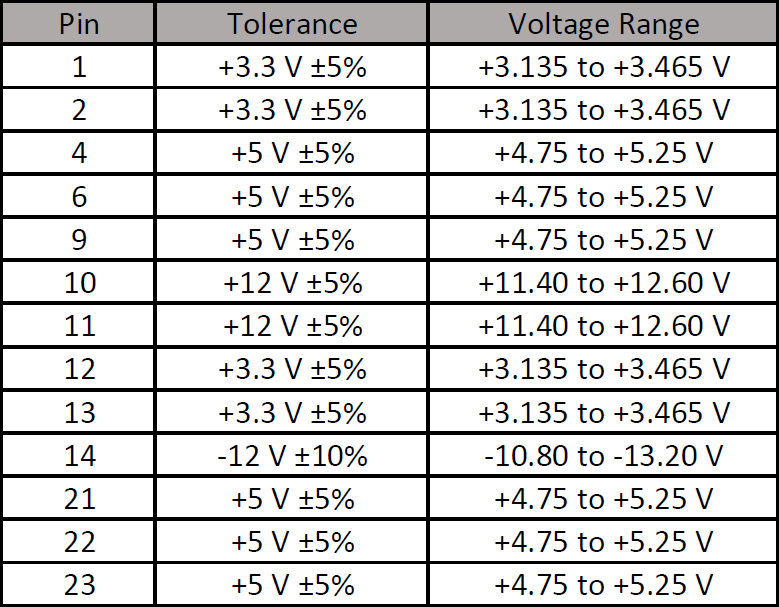

- Avläsningarna för en fungerande PSU skulle ha värdena som anges nedan:

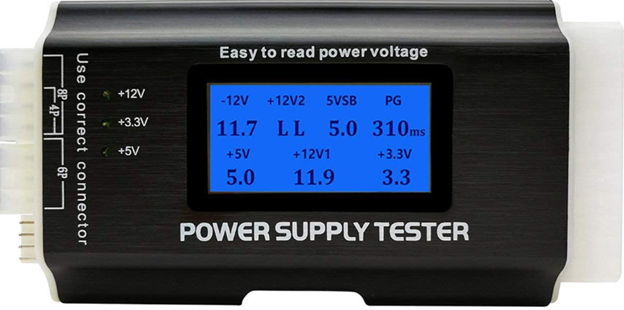

Ett annat sätt att testa din PSU är att använda en strömförsörjningstestare, som den som visas på bilden (andra kan användas, detta är bara den vanligaste). Gör följande för att använda en:
- Stäng av din PSU.
- Koppla loss alla modulära kablar, om tillämpligt.
- Anslut 24-stiftskabeln tillsammans med 8-stiftskabeln (4+4) för CPU:n till testaren och till PSU:n.
- Anslut strömkabeln för växelström och vänd strömbrytaren till On-läget.
- OBS: Många Corsair PSU:er har en zero-RPM-funktion som gör att fläkten endast snurrar ett kort ögonblick när PSU:n slås på. Detta indikerar fortfarande att PSU:n fungerar normalt.
- LCD-skärmen på PSU-testaren ska slå på och visa numeriska avläsningar.

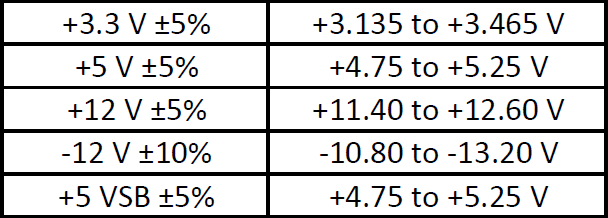

- Avläsningarna skulle variera enligt följande:
- Avläsningarna skulle variera enligt följande:
- PG-värden anses normalt om de ligger inom intervallet 100 ms – 500 ms, men kan ibland vara lägre än 100 ms. PG-värden på 0 ms skulle anses indikera en felaktig PSU.
- För att testa anslutningar för perifera enheter/SATA-enheter kopplar du loss PSU:n från växelströmskabeln och klämmer strömbrytaren till off-läget.
- Anslut antingen en enskild periferikomponent eller SATA-anslutning och vänd växelströmskabeln eller växelströmskabeln igen och vänd strömbrytaren på PSU:n till on-läget.
- Ljusen på testrarens vänstra sida ska lysa för att indikera strömöverföring.
- Alla tre ljus ska lysa när du ansluter en SATA-anslutning (+12 V, +3,3 V & +5 V). Endast +12 V och +5 V kommer att slå på när du ansluter alla andra perifera kablar.
- Observera att inte alla Corsair PSU:er har -12 V. Detta är inte nödvändigt för moderna system.
- Koppla loss växelströmskabeln när testningen är klar innan du kopplar loss PSU-kablarna.
Observera: När -12V gjordes "valfri" i ATX 3.0 och senare specifikationen beslutade Corsair att ta bort -12V. Med dessa testare visas istället för NOLLA för -12V vanligtvis omkring 13+, vilket är en felaktig avläsning.
Dessutom har PG-signalkraven minskat från <500 ms och <500 ms för T1 respektive T3 till <200 ms och <100 ms sedan den senaste ATX12V-revisionen. Så de flesta av dessa testare kommer att visa fel på "PG"-delen med nyare PSU:er som följer den nyare specifikationen.
Om någon av spänningsintervallen ligger utanför parametrarna eller strömförsörjningen inte lyckas slå på efter dessa steg, skicka in en ersättningsbegäranvia vår webbplats och ge bilder av detta till din supportagent.
