如何避免电流过载/连接器问题

电缆规格：

单个8针连接器的最大电流额定为，有时甚至超过24A（12V时288W）。然而，GPU上的连接仅额定为75W（6针）和150W（8针）用于显卡电源的总功率。因此，不建议使用单根分成两个8针PCIe连接器的电缆连接到使用两个PCIe连接器的显卡，以消耗超过288W的功率。请参考您的显卡规格以了解更多关于您显卡功率需求的信息。

因使用具有单个PCIe 8针连接器的显卡或扩展卡可能导致的损坏或故障可能会使您的电源供应的保修失效。

免责声明！请仅使用CORSAIR提供的电缆！如需额外帮助，请联系CORSAIR支持。

外围（molex）或SATA连接器的最大电流额定为5A，总计60W（+12V x 5A）或25W（+5V x 5A）。请确保连接的设备在这些限制范围内运行。由于误用导致的故障可能会使保修失效。

24针主板连接器的最大电流额定为每个+12V金属引脚为5A，总计120W（+12V x 5A x 2）。请确保连接到主板的+12V设备在这些限制范围内运行。CORSAIR不会承担因使用超出这些连接器及其相关电缆额定电流容量的损坏或故障。当连接器引脚超载超过额定电流容量一段时间后，会开始变色。继续使用可能导致引脚和连接器熔化，可能会使保修失效。

连接器损坏示例：

如何正确连接PCIE电缆到您的显卡

确保PCIE电缆正确插入显卡。您应该听到“咔哒”声，表示电缆已正确插入。与卡上引脚接触不良可能会造成损坏。

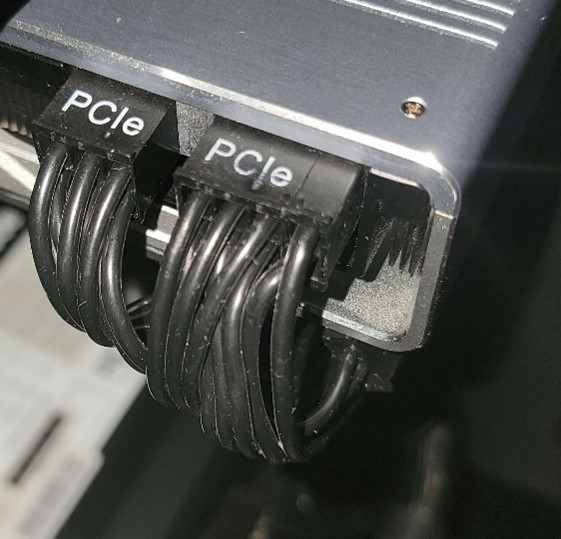

正确连接后，您的卡应如下所示：

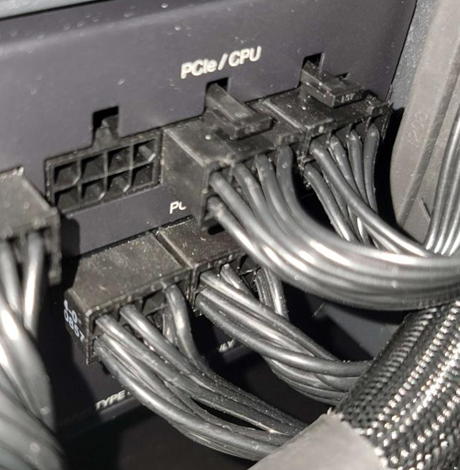

正确连接后，电源端应如下所示：

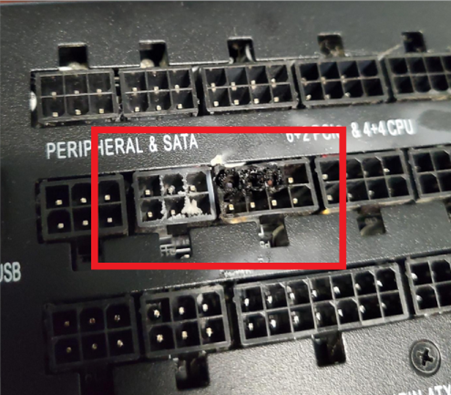

由于与PCIE电缆接触不良而导致的损坏可能会导致熔化：

12VHPWR电缆和4000系列建议

随着新高性能显卡需要12VHPWR连接器的最近公告，重要注意以下信息：

• RTX 4000系列显卡使用新的12+4针12VHPWR电源连接器，所有显卡将随附PCI-e 8针电源转12VHPWR适配器。CORSAIR的电源已经支持下一代PC硬件的更高功率需求。
• 此外，您还可以订购我们官方的CORSAIR 12VHPWR 600W电缆，与所有CORSAIR type-4电源适配器兼容，直接通过现有的电源适配器端连接到电源适配器，为您的新显卡提供直接电源。

所有Type-3和Type-4电源适配器应该能够使用新的CORSAIR 12VHPWR 600W电缆，因为Type 3和Type 4电缆之间唯一的区别是24针ATX电缆的引脚排列方式；所有其他电缆（SATA、PCIe等）都是相同的。请注意，此电缆不兼容需要自己专用电缆的任何电源适配器。像AX GOLD系列电源适配器这样的电源适配器不兼容。请确保您参考电源适配器兼容性表，了解哪些电源适配器与新的CORSAIR 12VHPWR电缆兼容。

免责声明！CORSAIR 12VHPWR 600W电缆不兼容非CORSAIR电源适配器。

关于如何使用我们的12VHPWR电缆的建议

• 两个8针连接器必须始终插入到您的电源适配器中。
• 所有连接器必须正确插入、点击锁定并紧固。
• 一旦插好电缆，不要将其向任何方向弯曲。
• 不要在连接器附近过于弯曲或施加力。

不正确使用和故障可能会导致保修失效。

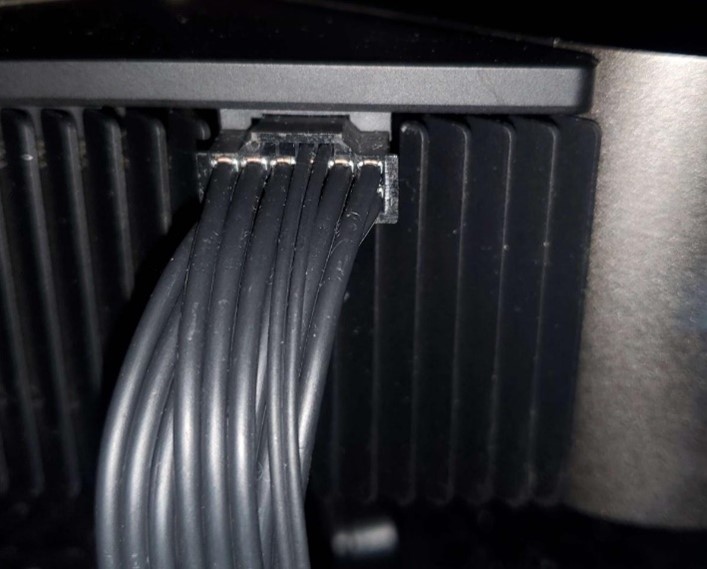

正确的接触示例：

如果您对我们的电源适配器或电缆的使用有任何疑问，请联系CORSAIR支持。
