机箱:4000D/X前置I/O更换指南

如果您需要帮助更换 4000D、4000D Airflow、4000X 或 4000X QL 机箱的前置 I/O 面板,请使用此指南作为参考,帮助您完成 I/O 面板更换过程。

方法 1. 适用于机箱内有很大活动空间且组件间隙不是问题的情况。

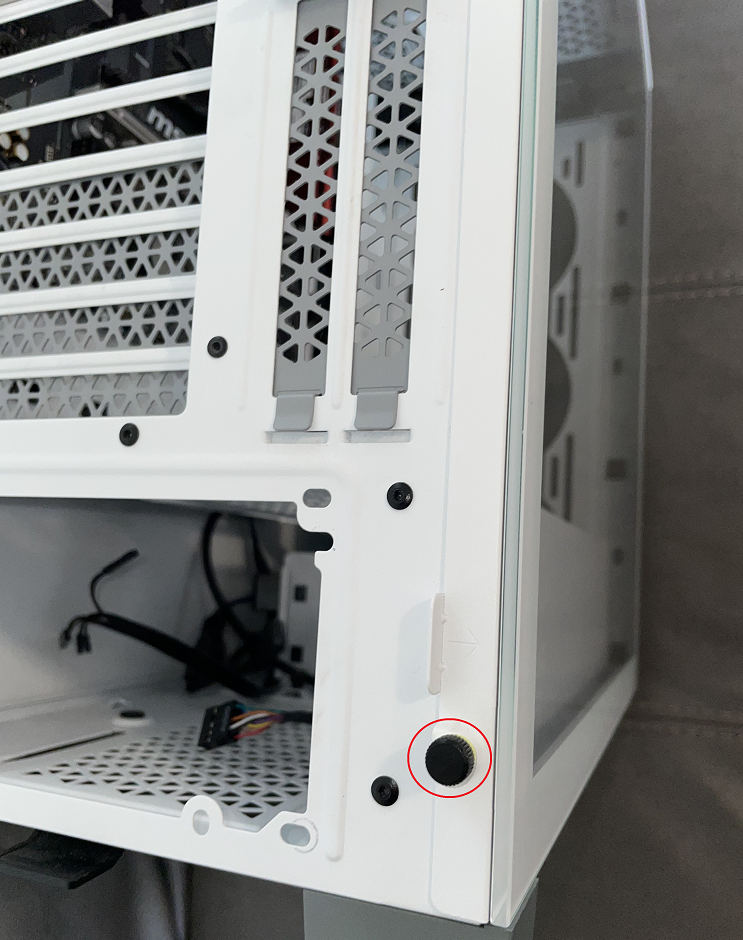

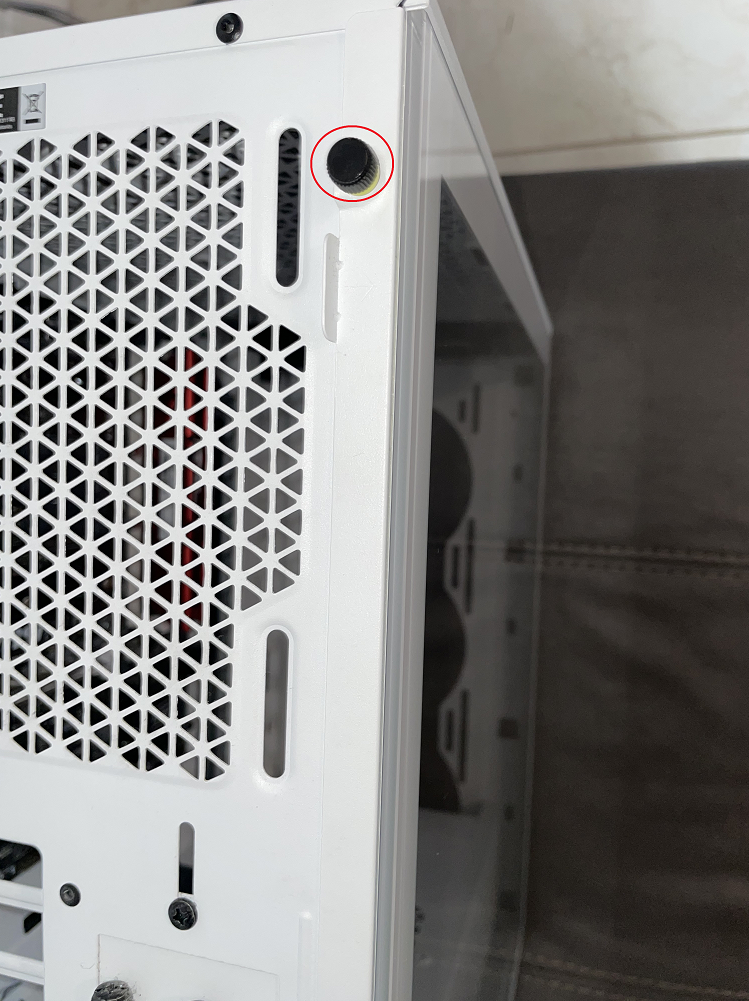

1. 拧下玻璃面板顶部和底部的拇指螺丝。这将使您能够访问机箱内部。

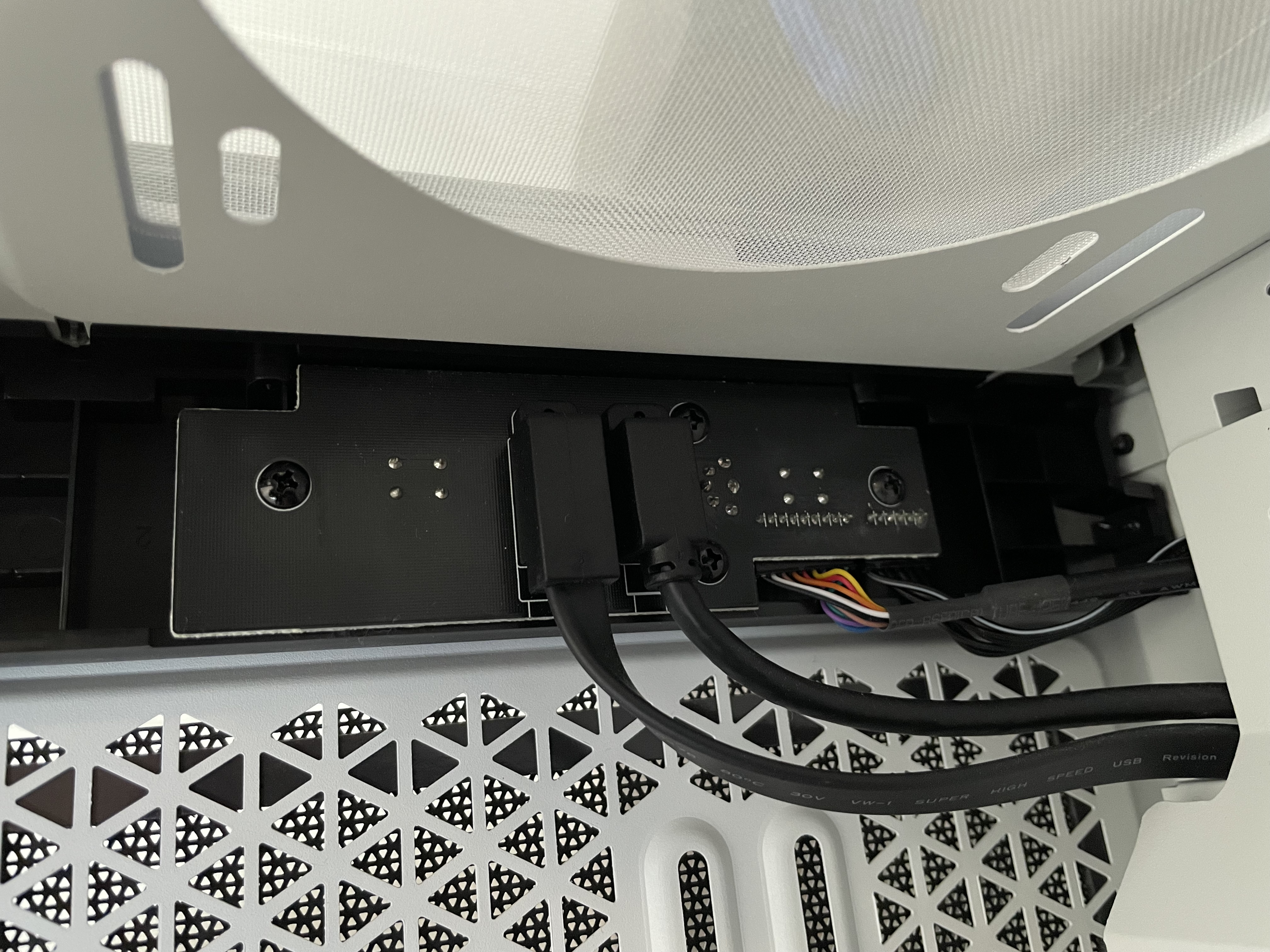

2. 定位前置 I/O 模块。

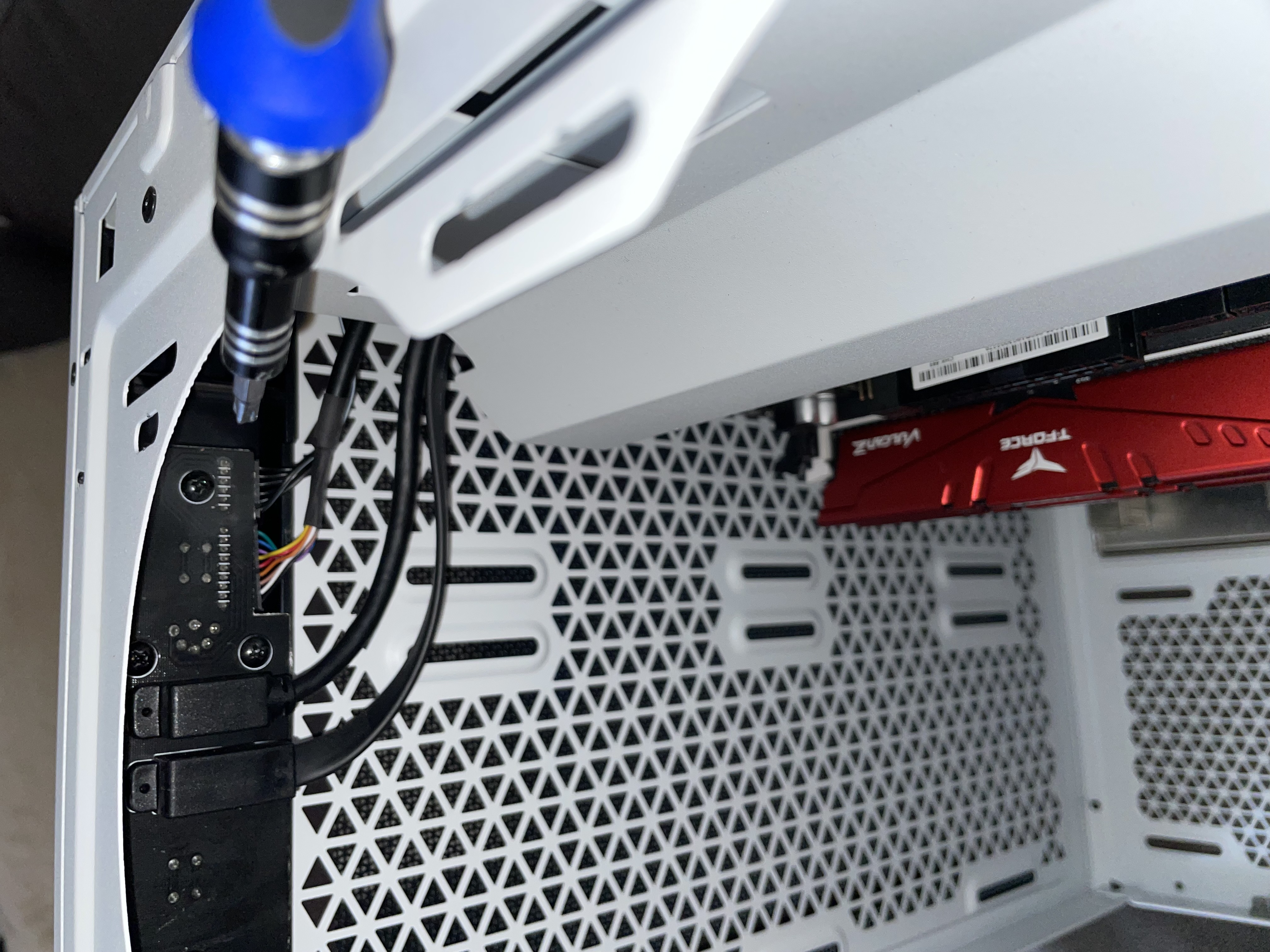

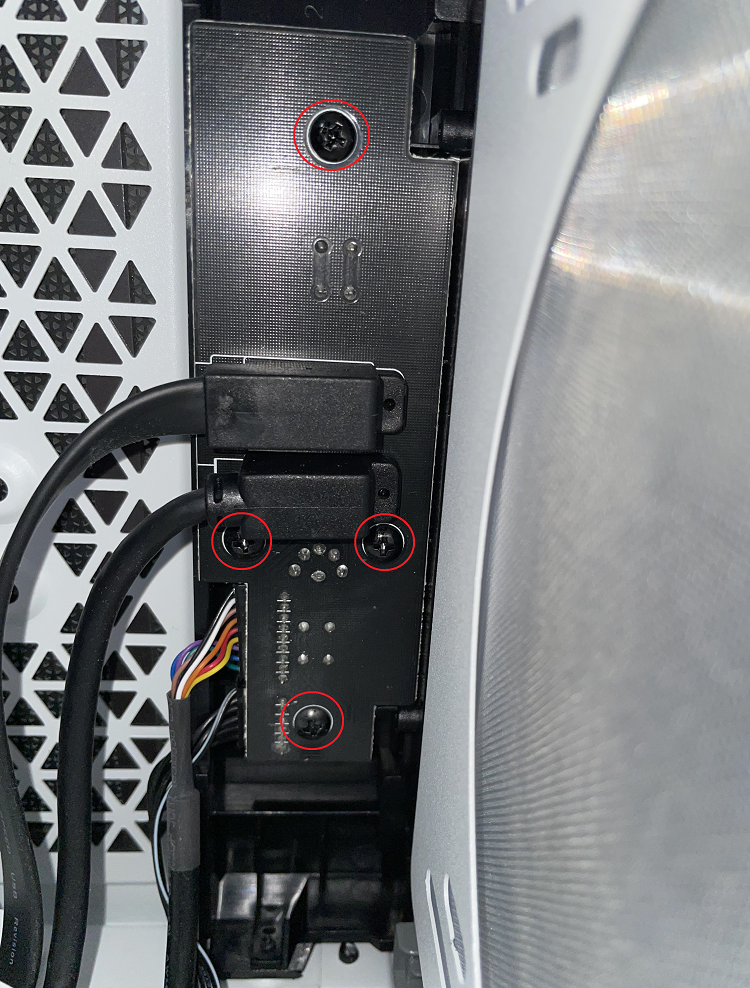

3. 使用十字螺丝刀,拧下固定 I/O 模块的 4 颗螺丝。

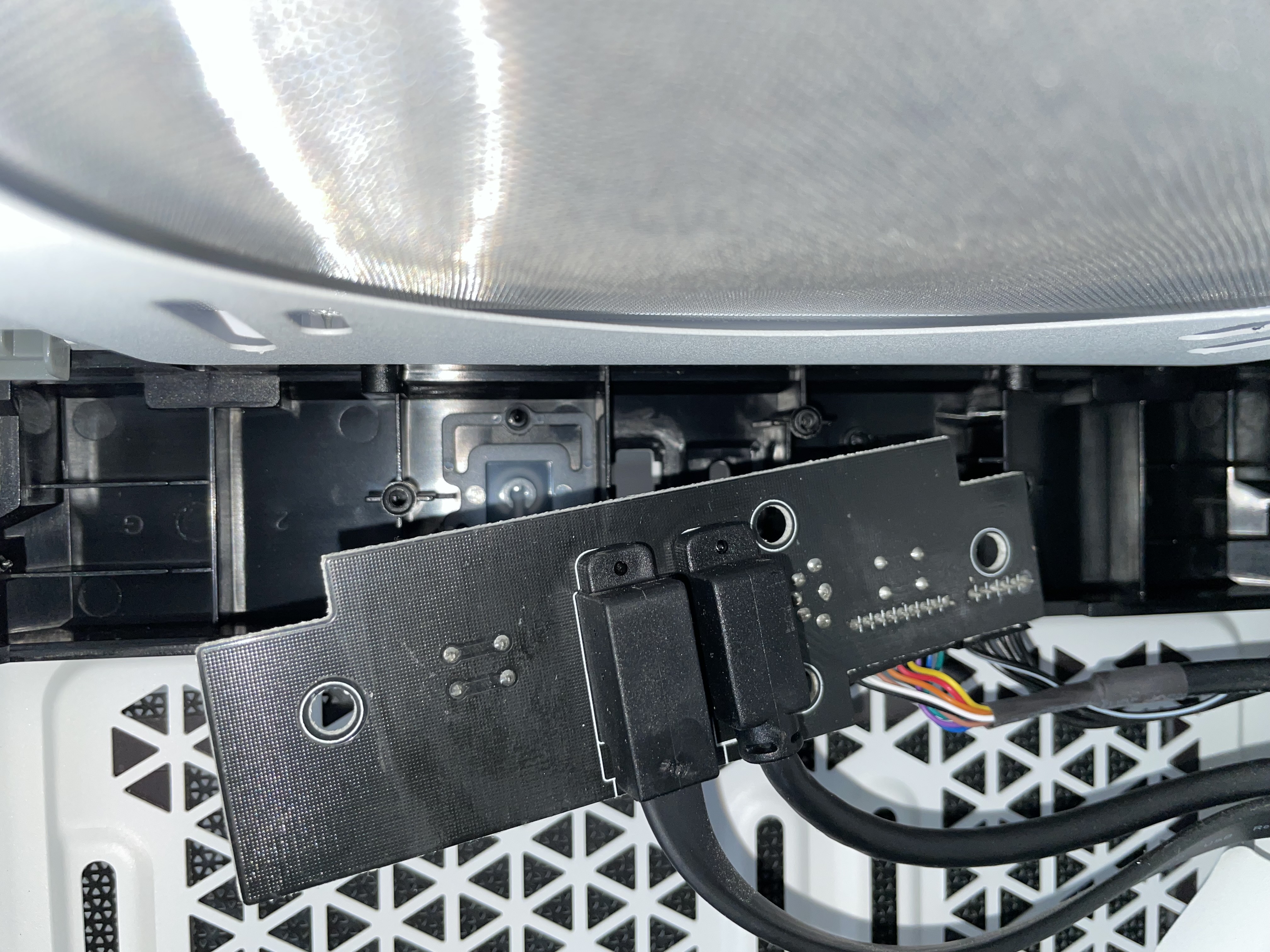

4. 缓慢将模块向左移动并同时向您拉出。 IMG_2416.jpg



方法 2. 适用于存在物理组件干扰(许多风扇、长 GPU、挡道的电缆等)可能会阻止手或螺丝刀舒适地访问前置 I/O 模块的情况。

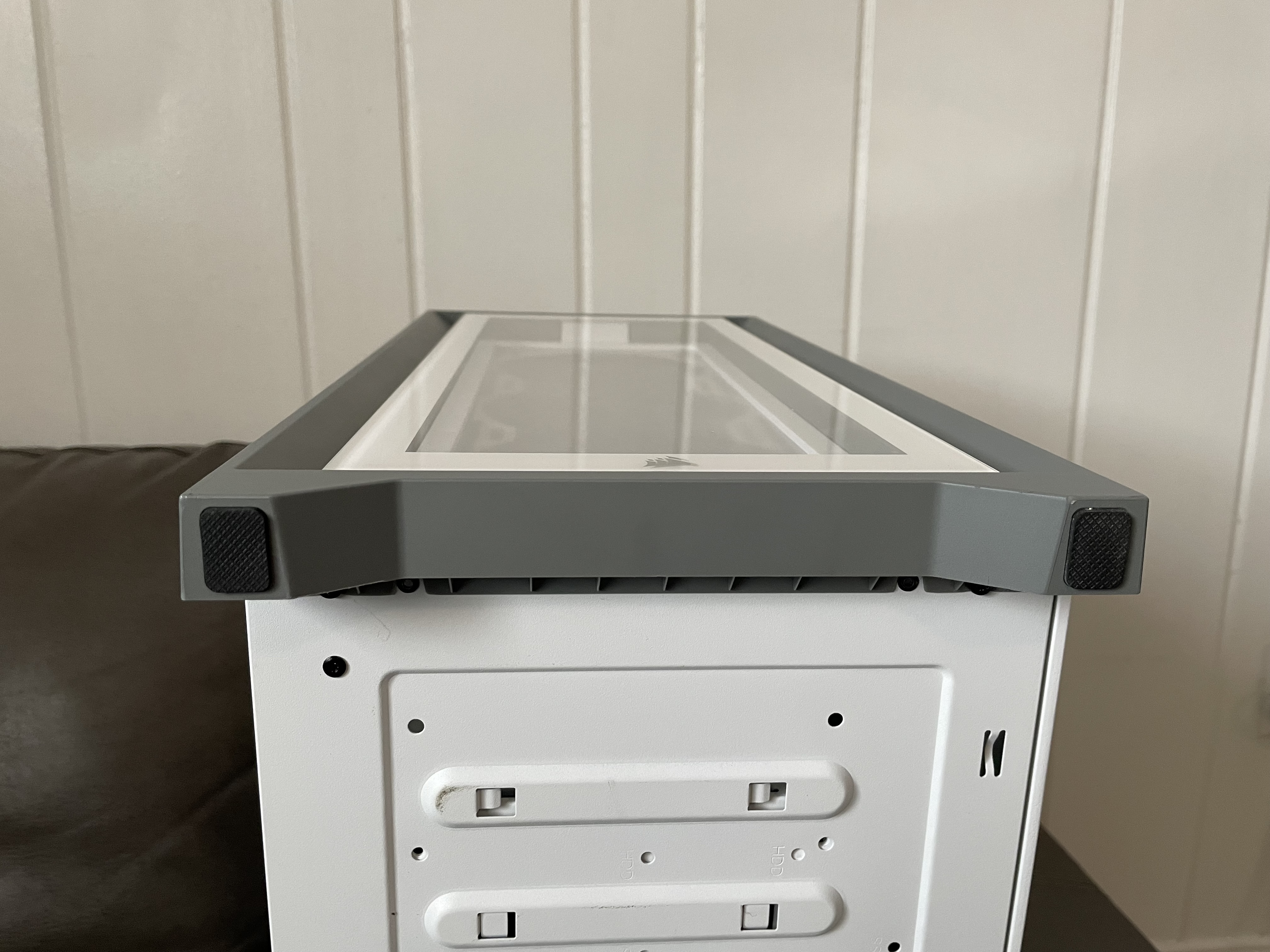

1. 将机箱放在后方。前面板应朝天花板以便操作。IMG_2418.jpg

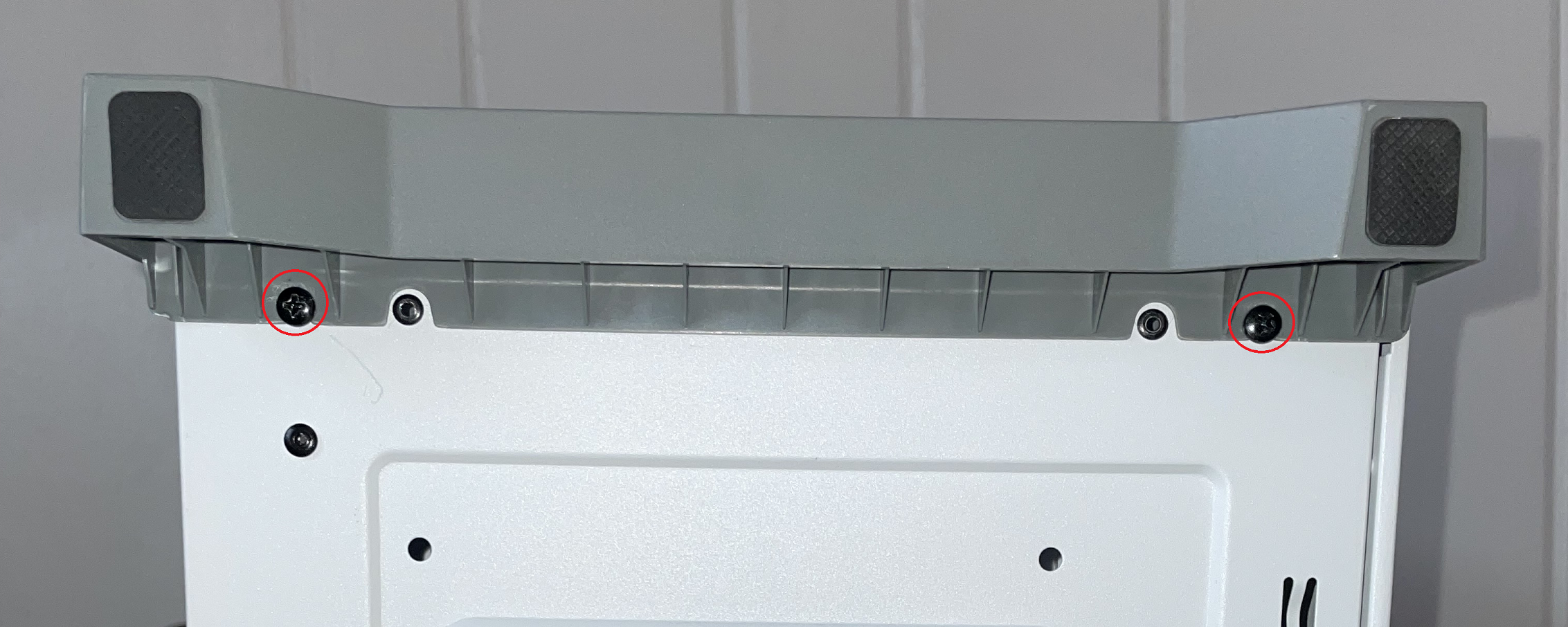

2. 使用十字螺丝刀,拧下固定前面板的 2 颗螺丝。

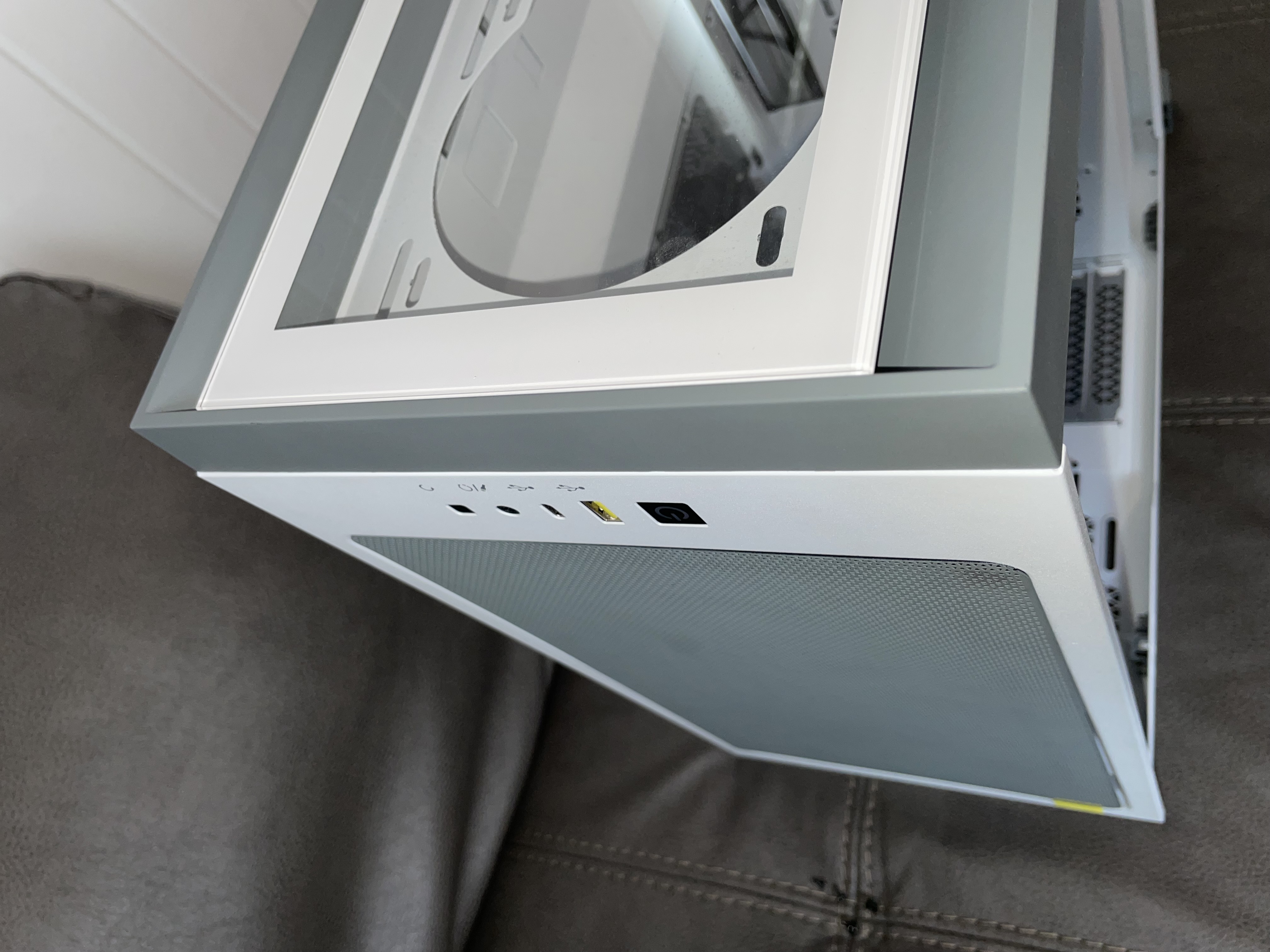

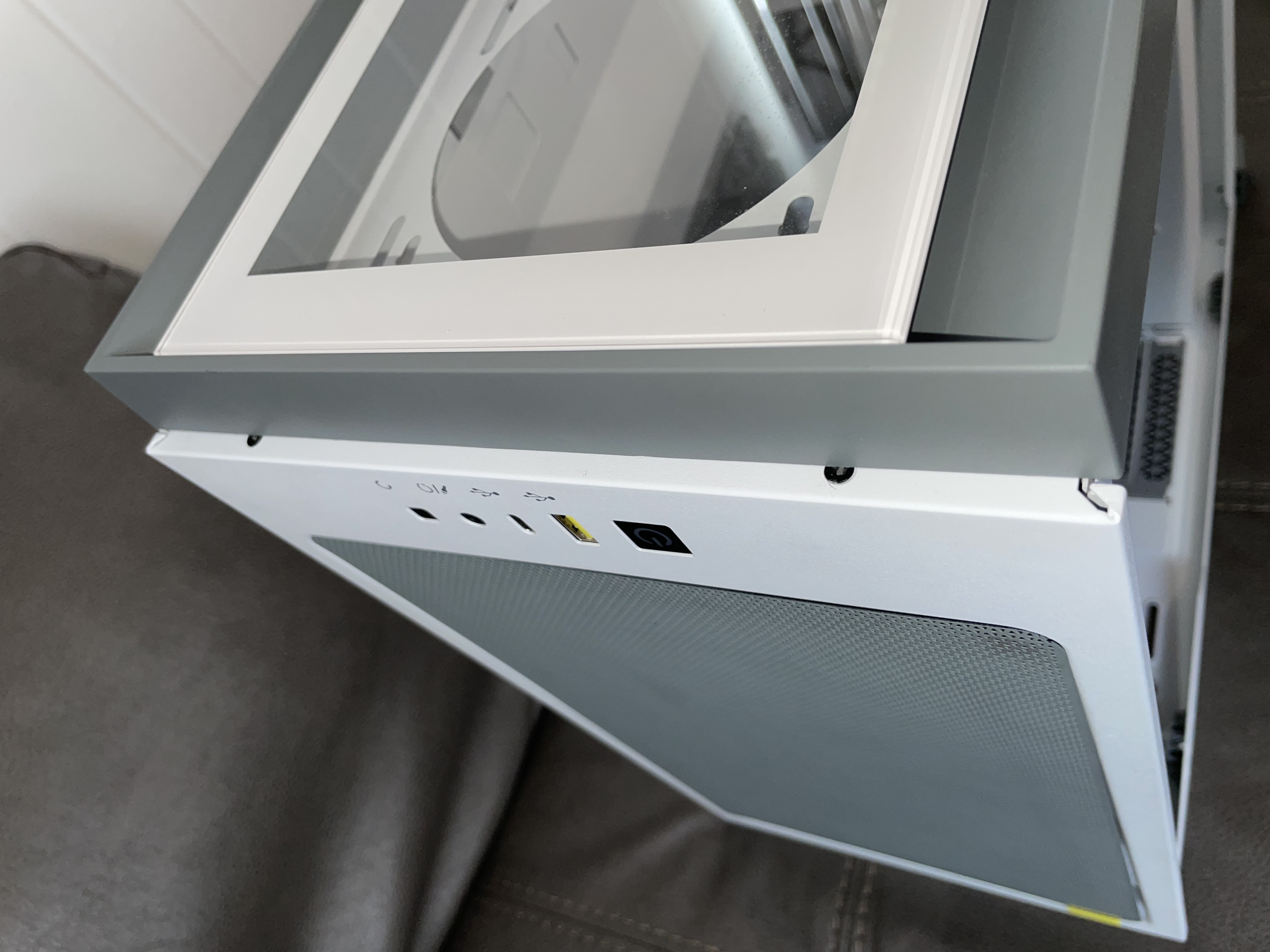

3. 观察前面板顶部。现在您可以将其向右移动。

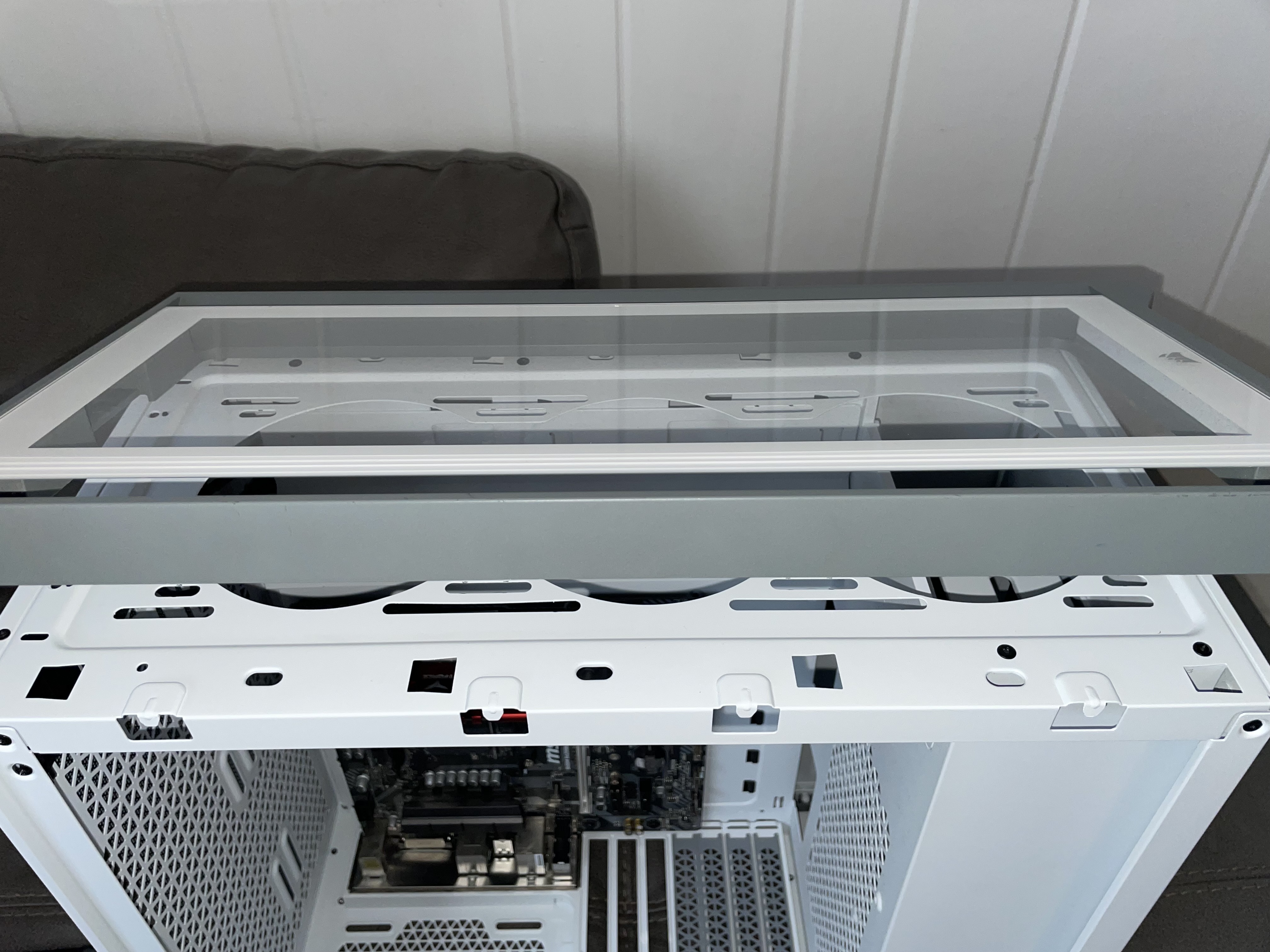

4. 抬起前面板。




5. 您现在可以舒适地访问前置 I/O 模块。




6. 拧下固定 I/O 模块的 4 颗螺丝。




7. 缓慢将模块向左移动并同时向您拉出。 IMG_2416.jpg

完成!
