電源：如何避免電流過載/連接器問題

電纜規格：

單個8針連接器的最大電流額定值高達，有時甚至超過24A（12V時為288W）。然而，GPU上的連接器僅額定為75W（6針）和150W（8針）總顯卡功率。因此，不建議使用一條分成兩個8針PCIe的單條電纜連接到使用兩個PCIe連接器的顯卡，以消耗超過288W。請參考您的顯卡規格以了解更多關於您顯卡功率需求的資訊。

因使用具有單個PCIe 8針連接器的顯卡或擴展卡可能導致的損壞或故障可能會使您的電源供應器保固失效。

免責聲明！請僅使用CORSAIR提供的電纜！如需進一步協助，請聯繫Corsair支援。

外設（molex）或SATA連接器的最大電流額定值為5A，總計60W（+12V x 5A）或25W（+5V x 5A）。請確保連接的設備在這些限制範圍內運作。因誤用而導致的故障可能會使保固失效。

24針主機板連接器的最大電流額定值為其雙+12V金屬針每個為5A，總計120W（+12V x 5A x 2）。請確保連接到主機板的+12V設備在這些限制範圍內運作。CORSAIR將不承擔因超出這些連接器及其相關電纜的使用而導致的損壞或故障。當連接器針超載超出其额定電流容量一段時間後，將開始變色。持續使用可能導致針和連接器熔化，這可能會使保固失效。

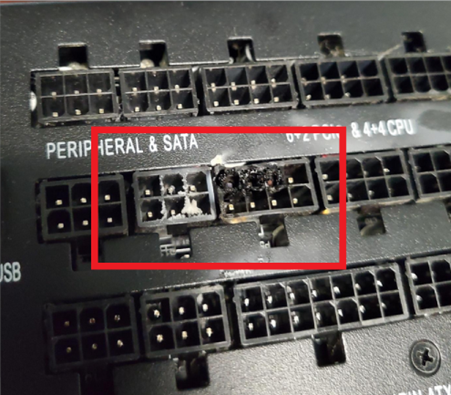

連接器損壞示例：

如何正確連接PCIe電纜到您的顯卡

確保PCIe電纜正確插入顯卡。您應該聽到“咔嗒”聲，表示電纜已正確插入。與卡上針的接觸不良可能導致損壞。

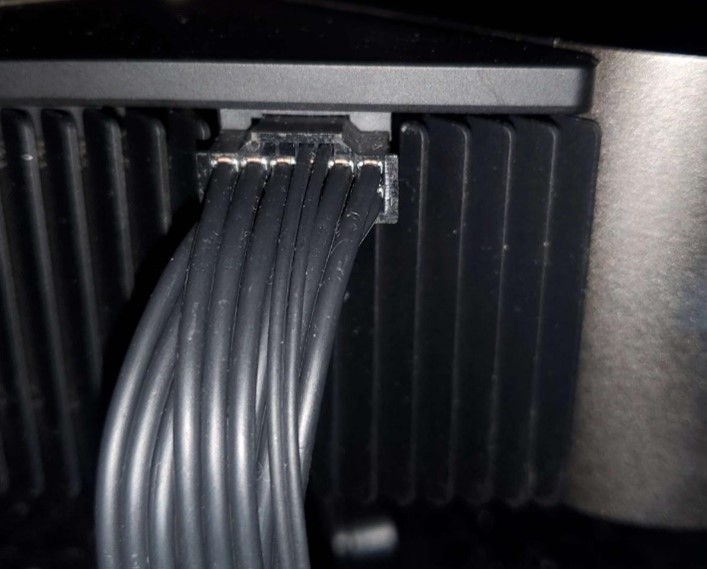

當正確連接時，您的卡應該看起來像這樣：

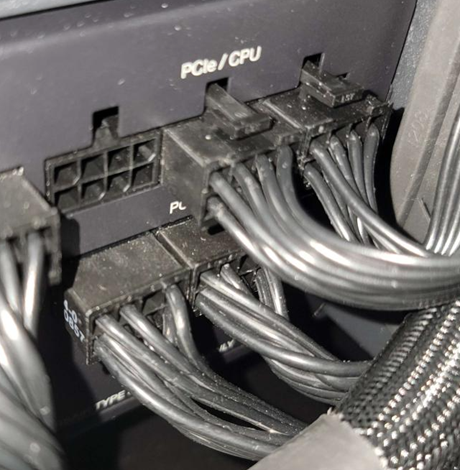

當正確連接時，電源供應器端應該看起來像這樣：

因與PCIe電纜接觸不良而導致損壞可能導致熔化：

12VHPWR電纜和4000系列建議

隨著新高性能顯卡需要12VHPWR連接器的最近公告，重要注意以下資訊：

• RTX 4000 系列顯卡使用新的 12+4 pin 12VHPWR 電源連接器，所有顯卡將隨附 PCI-e 8-pin 轉 12VHPWR 轉接器。CORSAIR 的電源供應器已經支援下一代 PC 硬體的更高功率需求。
• 此外，您也可以訂購我們官方的 CORSAIR 12VHPWR 600W 電纜，與所有 CORSAIR type-4 電源供應器兼容，直接通過現有的 PSU 端連接器連接到 PSU，為您的新顯卡提供直接電源。

所有 Type-3 和 Type-4 電源供應器應該能夠使用新的 CORSAIR 12VHPWR 600W 電纜，因為 Type 3 和 Type 4 電纜之間唯一的區別是 24-pin ATX 電纜的接腳排列；所有其他電纜（SATA、PCIe 等）都是相同的。請注意，此電纜不兼容需要其專用電纜的任何 PSU。像 AX GOLD 系列 PSU 這樣的電源供應器是不兼容的。請確保您參考 PSU 兼容性 表，了解哪些電源供應器與新的 CORSAIR 12VHPWR 電纜兼容。

聲明！CORSAIR 12VHPWR 600W 電纜不兼容非 CORSAIR PSU。

使用我們的 12VHPWR 電纜的建議

• 兩個 8-pin 連接器必須始終插入您的電源供應器。
• 所有連接器必須正確插入、點擊鎖定並緊固。
• 一旦插入位置，請勿將電纜向任何方向彎曲。
• 請勿在離連接器太近的地方彎曲或施加力量於電纜。

不當使用和故障可能會使保固失效。

正確的接觸範例：

如果您對我們的電源供應器或電纜的使用有任何問題，請聯繫 CORSAIR 支援。
