機殼 : 4000D/X 前置 I/O 更換指南

如果您需要協助更換 4000D、4000D Airflow、4000X 或 4000X QL 機殼的前置 I/O 面板,請使用此指南作為參考,以協助您完成 I/O 面板更換過程。

方法 1. 適用於您在機殼內有很大的活動空間且組件間隙不是問題的情況。

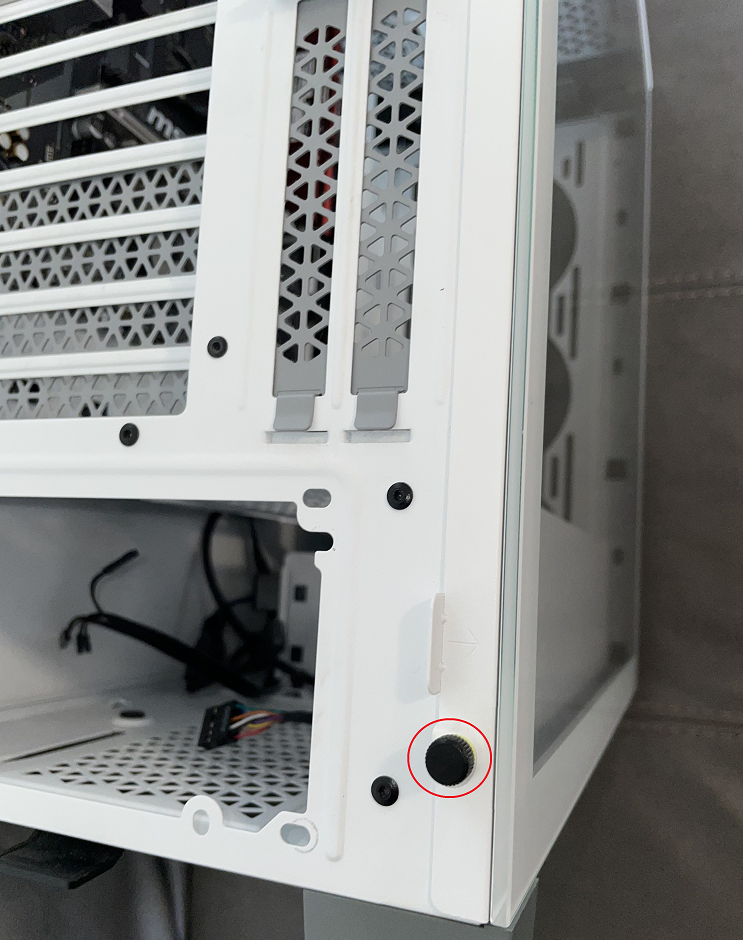

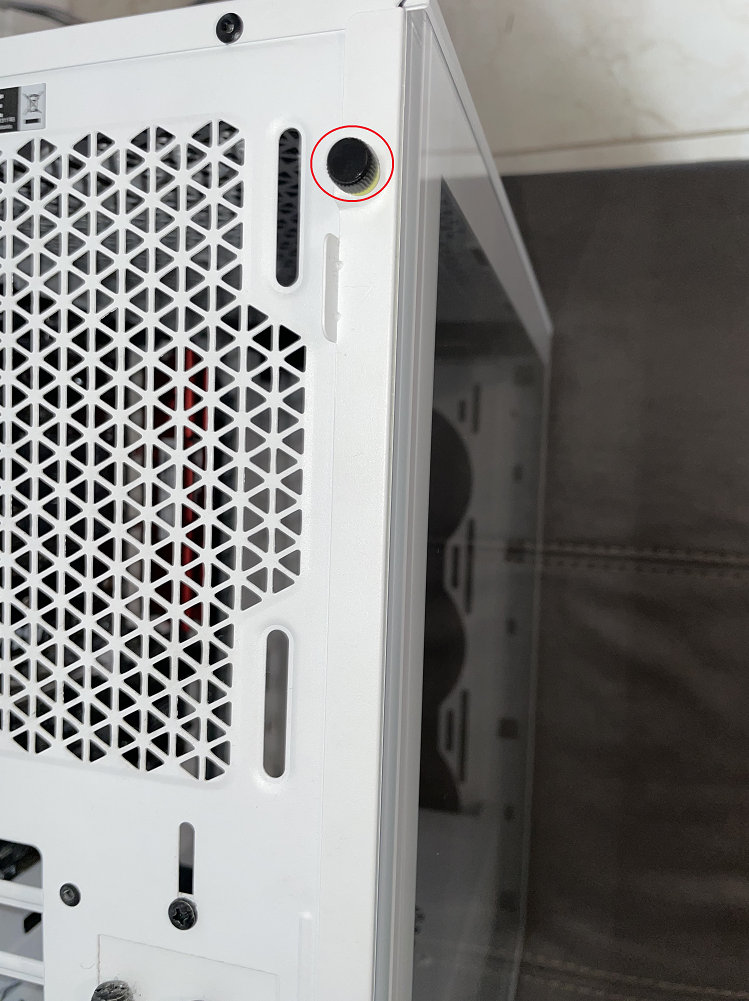

1. 移除玻璃面板上下的拇指螺絲。這將使您能夠進入機殼內部。

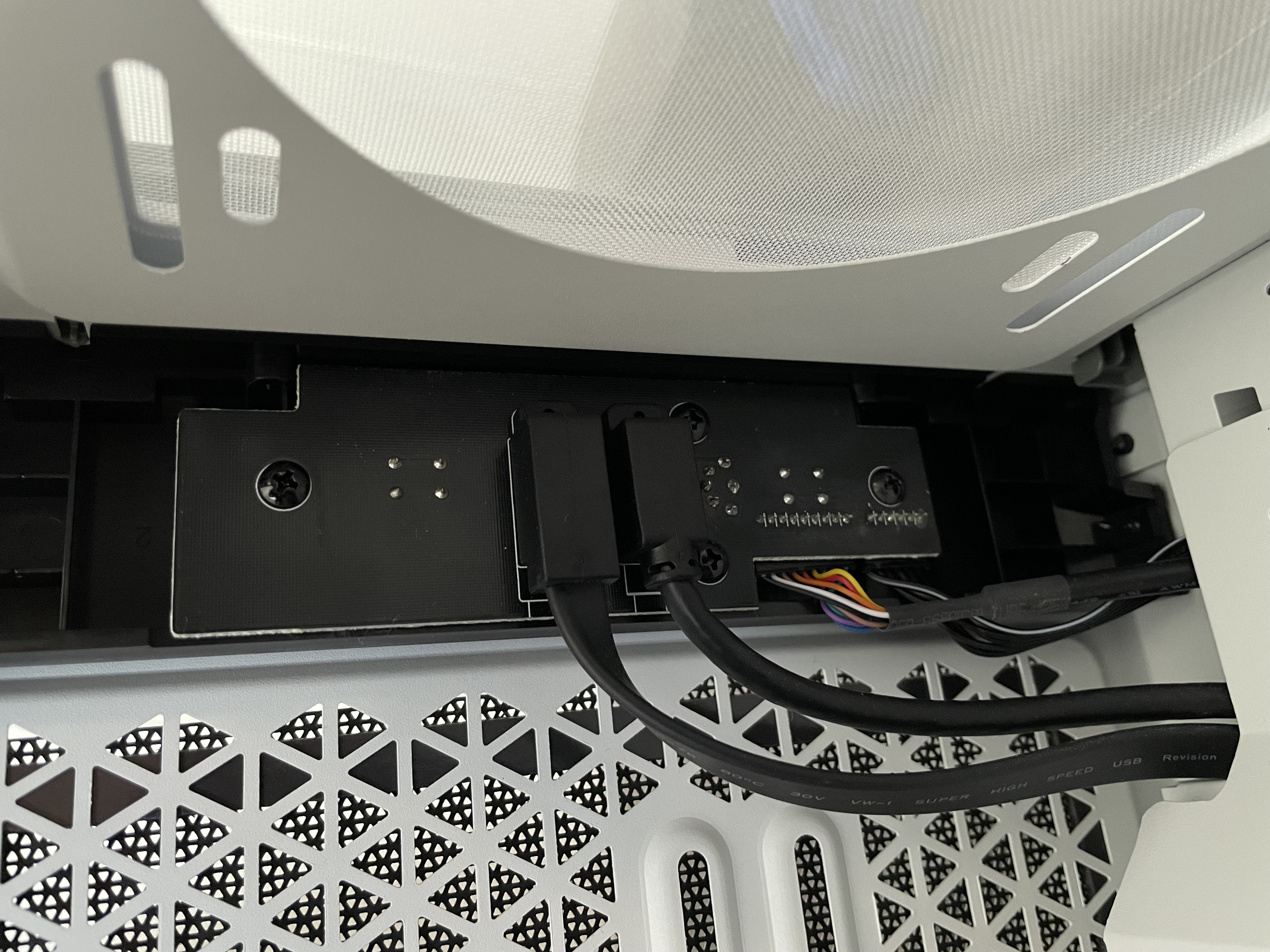

2. 找到前置 I/O 模組。

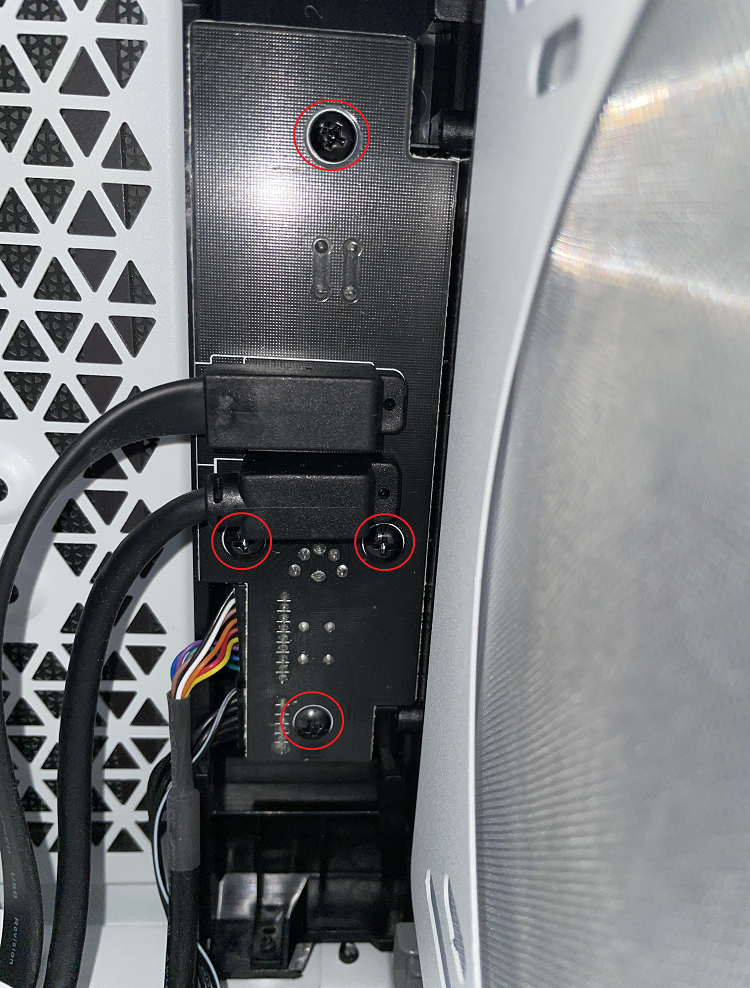

3. 使用十字螺絲起子,拆下固定 I/O 模組的 4 顆螺絲。




4. 輕輕將模組向左移動並同時向您拉出。 IMG_2416.jpg



方法 2. 適用於您在有許多組件干擾的情況(許多風扇、長 GPU、阻礙手或螺絲起子舒適訪問前置 I/O 模組的電纜等)。

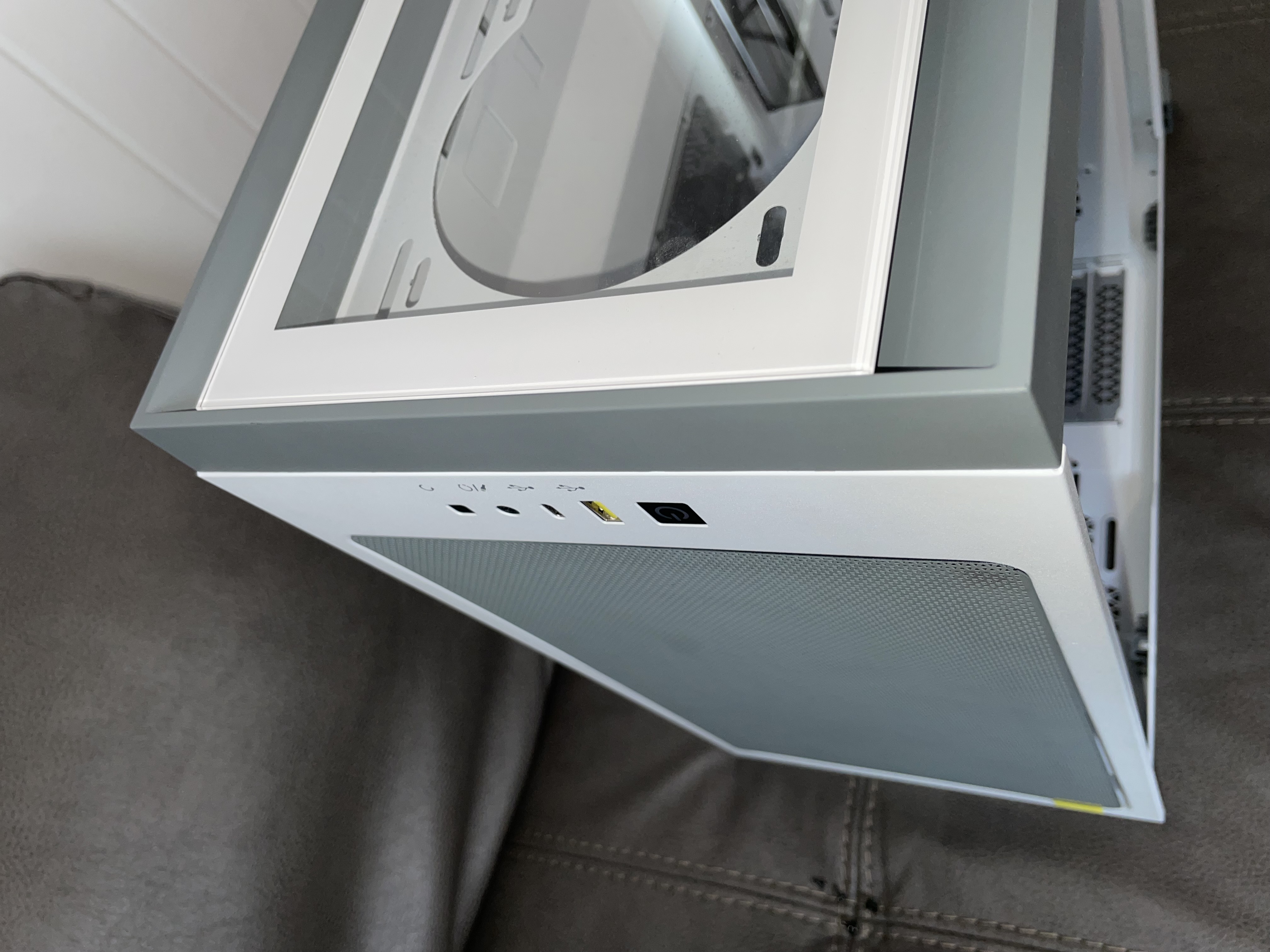

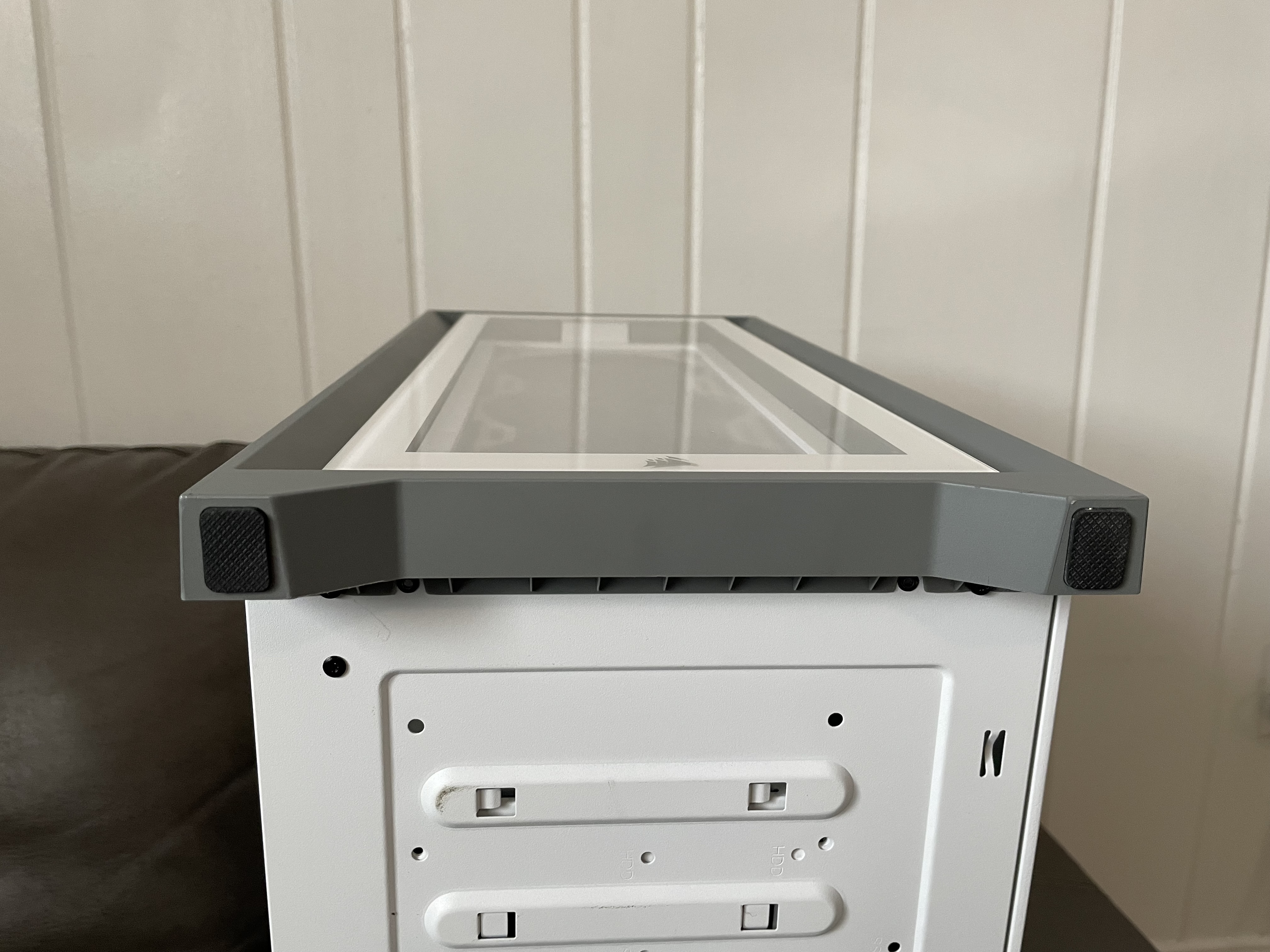

1. 將機殼放在後方。前面的面板應朝向天花板以便進行操作。IMG_2418.jpg

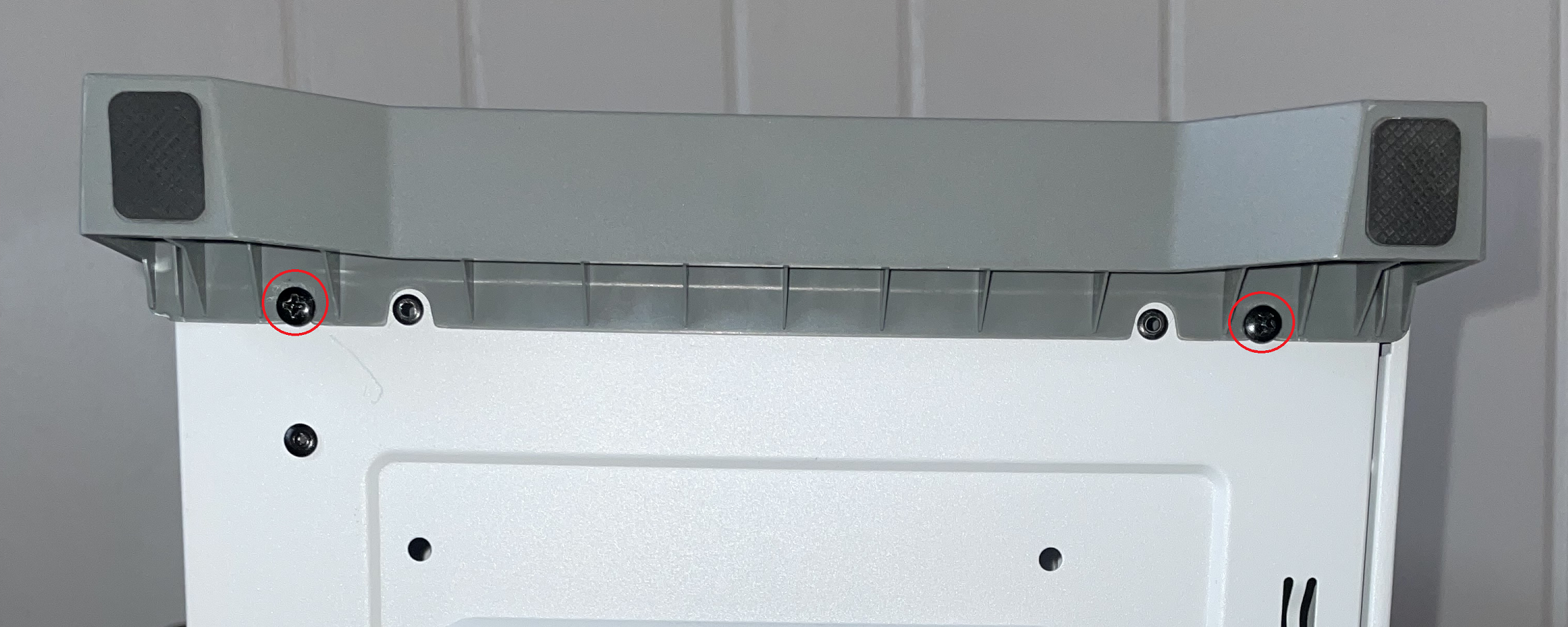

2. 使用十字螺絲起子,拆下固定前面板的 2 顆螺絲。

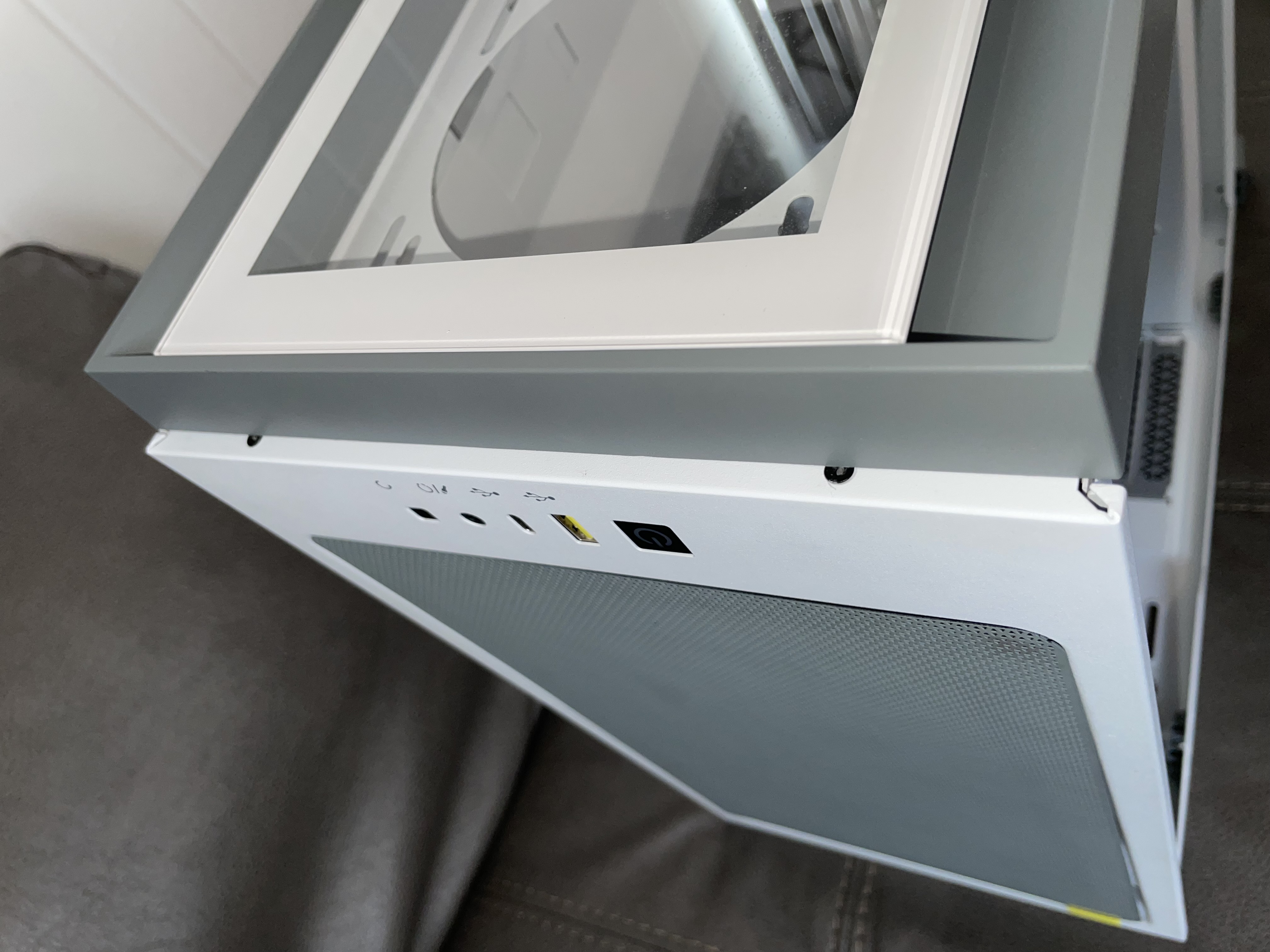

3. 查看面板頂部。您現在可以將其向右移動。

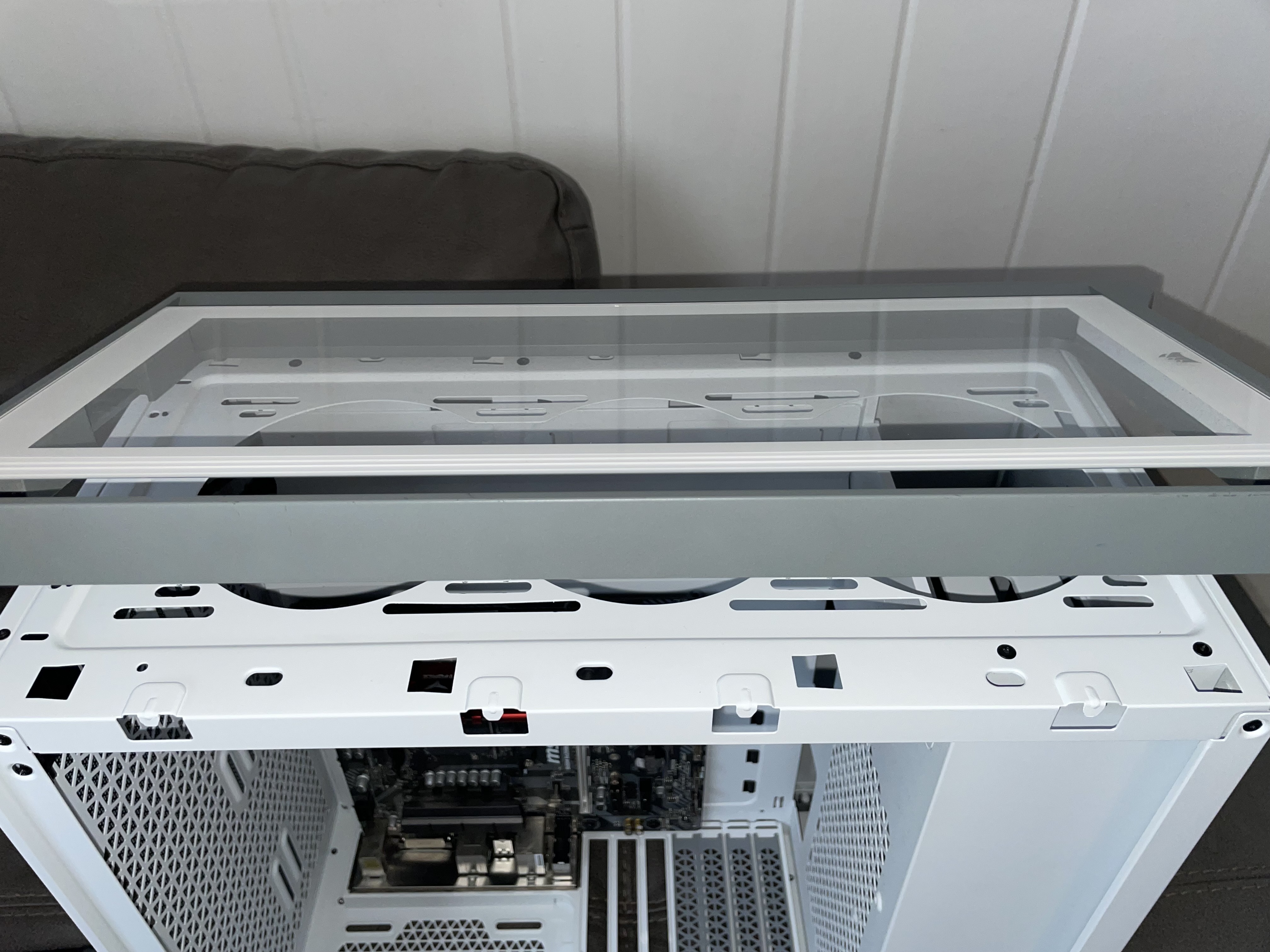

4. 抬起面板。




5. 現在您可以輕鬆地存取前端 I/O 模組。

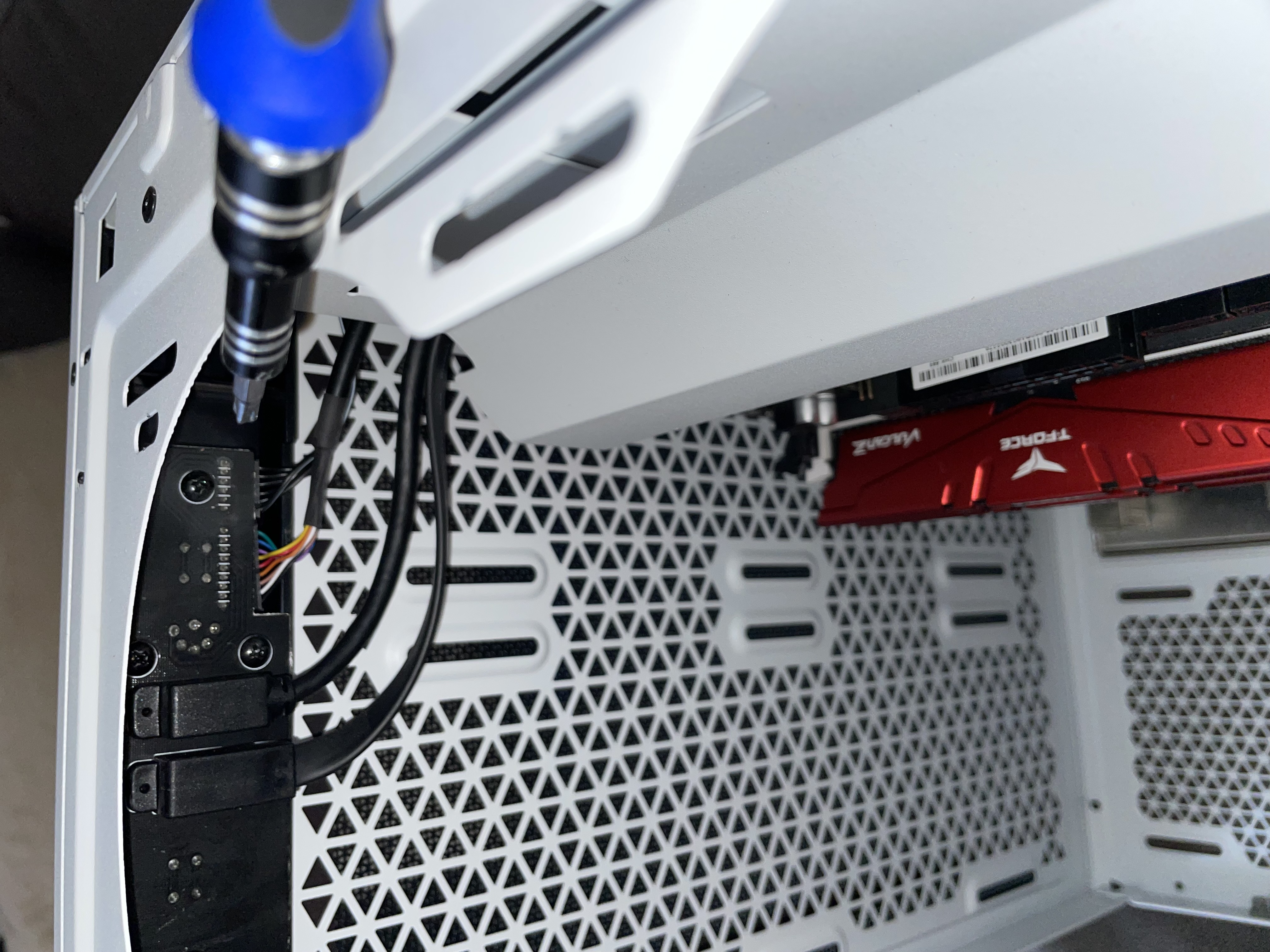

6. 拆下固定 I/O 模組的 4 顆螺絲。




7. 輕輕將模組向左移動並同時向您拉出。 IMG_2416.jpg

完成!
