電源 : 如何測試電源供應器

如果您的系統無法開機，您可以透過進行測試來檢查您的電源供應器（PSU）是否正常運作。

您需要一根迴紋針或 PSU 跳線來進行此測試。

重要提示：確保在測試 PSU 時跳接正確的引腳。跳接錯誤的引腳可能受損和電源損壞。請使用下面的圖像查看您需要跳接的引腳。

進行電源測試：

1. 關閉電源。
2. 從電源中拔掉除了主 AC 電源線和 24-pin 電源線以外的所有電纜。
3. 找到您 24-pin 電源線上的第 16 和第 17 引腳。

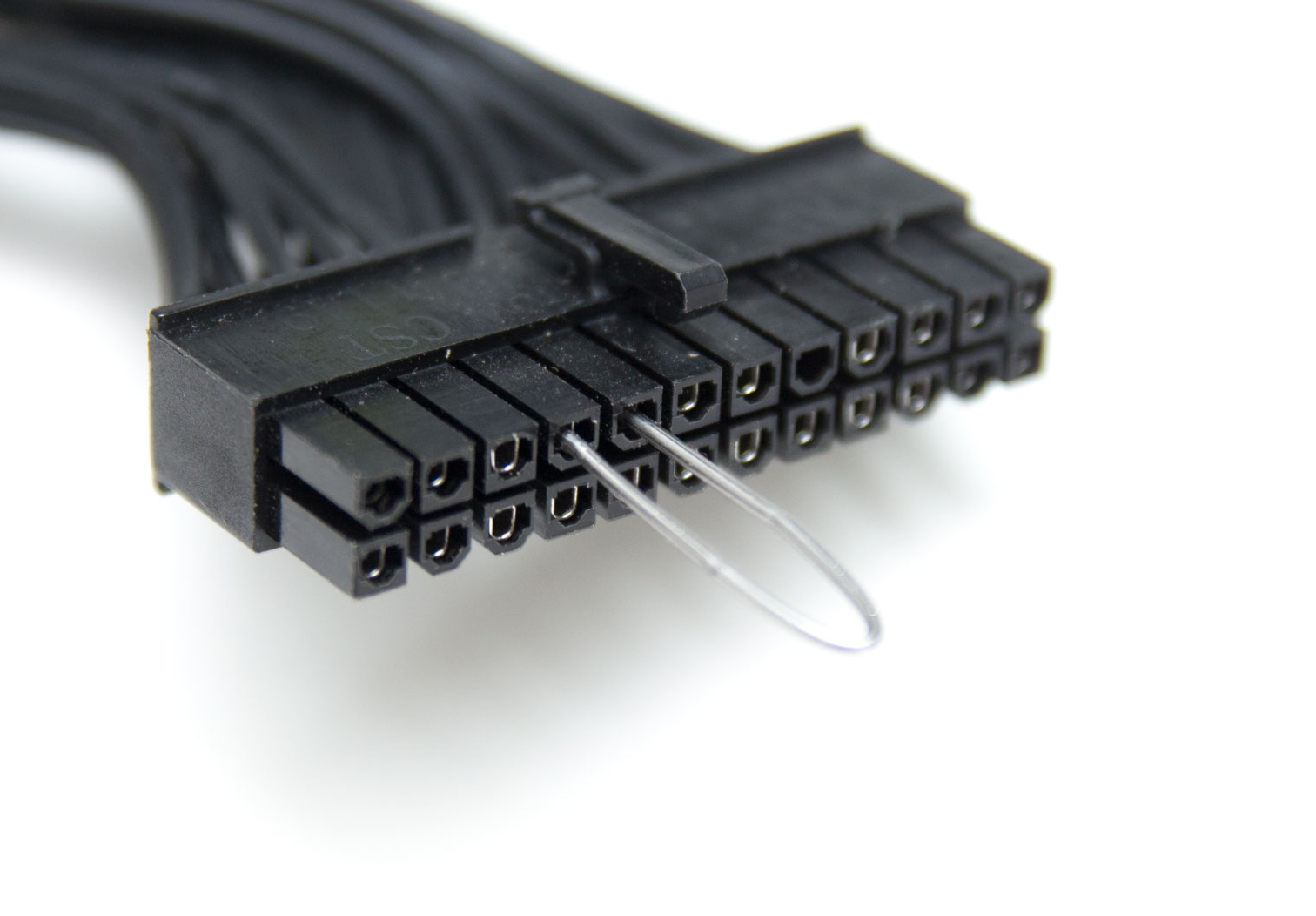

   • 要找到第 16 和第 17 引腳，從左邊數起，夾子朝上，引腳朝向您。從左到右數時，它們將是第 4 和第 5 個引腳，如下圖所示：
4. 彎曲您的迴紋針，使末端可以插入第 16 和第 17 引腳。

   • 如果您使用 PSU 跳線，請將末端插入第 16 和第 17 引腳。
5. 打開 PSU 電源。
6. 觀察 PSU 風扇是否轉動。如果轉動，則表示 PSU 正常運作。
   • 注意：許多 Corsair PSU 具有零轉速功能，導致風扇僅在 PSU 通電後短暫轉動。這仍表明 PSU 正常運作。

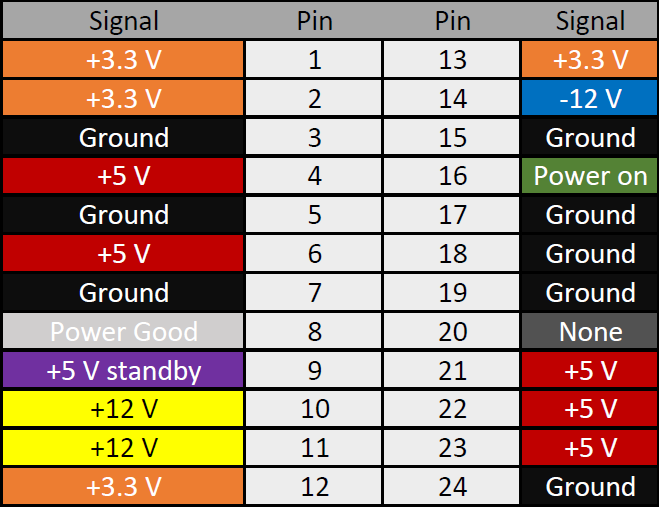

要使用多用途電表測試 PSU，請使用以下圖表並從上述步驟繼續：

1. 根據製造商的建議，將您的多用途電表設置為適當的直流測量模式。
2. 將黑色測試引線與第 24 個引腳或任何其他接地引腳接觸。
3. 當黑色測試引線與接地引腳接觸時，將紅色測試引線分別插入引腳（1-2、4、6、9-14、21-23）以獲得 PSU 的電壓讀數。

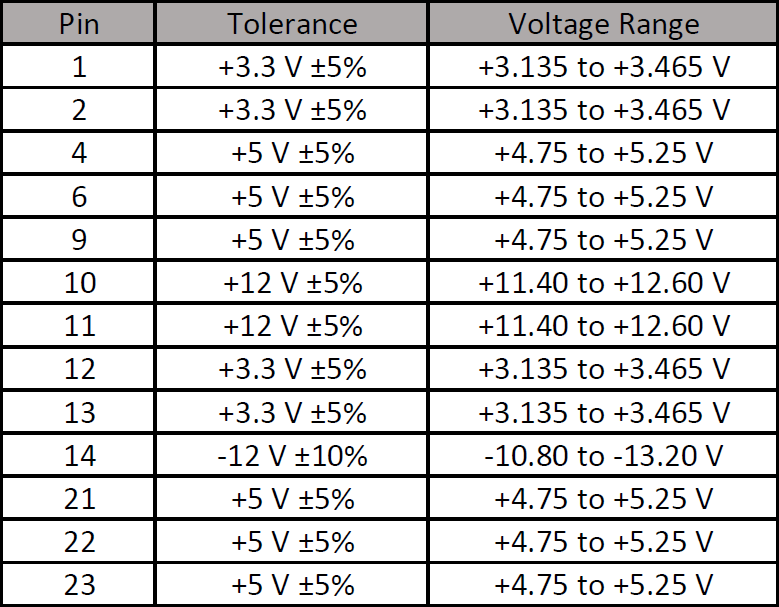

4. 正常運作的 PSU 讀數應該如下：

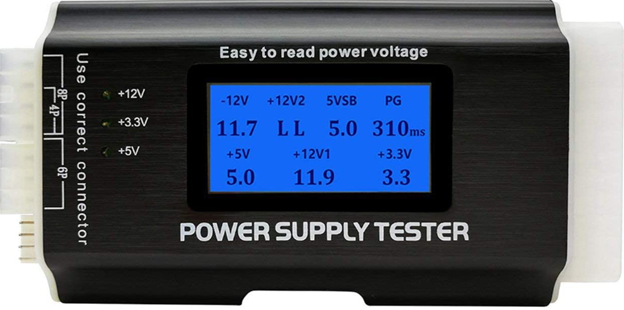

另一種測試 PSU 的方法是使用電源供應器測試器，如下圖所示（也可以使用其他測試器，這只是最常見的一種）。要使用它，請按照以下步驟進行：

1. 關閉您的電源供應器。
2. 如適用，請拔掉所有模組化電纜。
3. 將24-pin電纜和8-pin（4+4）CPU電纜插入測試器和電源供應器。
4. 插入交流電源線並將電源開關切換到開啟位置。
   • 注意：許多Corsair電源供應器具有零轉速功能，導致風扇在電源打開後僅轉動片刻。這仍表明電源供應器正常運作。
5. 電源供應器測試器上的液晶螢幕應該開啟並顯示數字讀數。

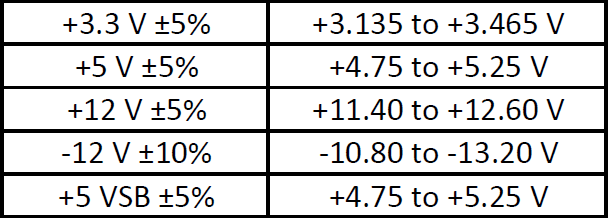

   • 讀數範圍如下：

6. 如果PG值在100ms至500ms的範圍內，通常被認為是正常的，但有時可能低於100ms。PG值為0ms將被視為電源供應器故障。
7. 要測試外設/SATA電源連接，請將電源供應器從交流電源線拔下並將開關切換到關閉位置。
8. 插入單個外設或SATA連接，然後在插入交流電源線後將電源供應器的開關切換到開啟位置。
9. 測試器左側的燈應亮起以指示電源供應。
   • 連接SATA連接時，所有三個燈應亮起（+12 V、+3.3 V和+5 V）。連接所有其他外設電纜時，只有+12 V和+5 V會亮起。
   • 請注意，並非所有Corsair電源供應器都有-12 V。對於現代系統並不需要此功能。
10. 在測試完成後，請先拔掉交流電源線，然後再拔掉電源供應器電纜。

如果任何電壓範圍超出參數或電源供應器在這些步驟後無法開啟，請透過我們的網站提交更換請求，並向您的支援代理提供這些照片。
