Diese Anleitung bezieht sich auf den Austausch einer M.2-SSD, die auf der Rückseite des Mainboards des Corsair One montiert ist. Sie garantiert nicht, dass sich auf der Rückseite der Hauptplatine eine M.2 befindet, da nicht alle Corsair One-Systeme über eine M.2 auf der Rückseite der Platine verfügen.
- Bevor Sie beginnen
- Tipps und optimale Vorgehensweise
- So erhalten Sie Zugang zur SSD
- Hinweise zum Zusammenbau des Systems
Bevor Sie beginnen
Für diesen Vorgang benötigen Sie Folgendes:
- PH2 Kreuzschlitzschraubendreher
- PH1 Kreuzschlitzschraubendreher (Die meisten Multi-Tool-Schraubendreher-Reparatursets enthalten die entsprechenden Bits oder Schraubendreher).
- Seitenschere, Drahtschneider oder Schere (zum Schneiden vorinstallierter Kabelbinder)
- Wärmeleitpaste
- Pinzette (Manche Stellen sind mit der Hand nur schwer zu erreichen)
- Kabelbinder
- Tisch oder feste Unterlage zum Arbeiten. (Teppichboden wird nicht empfohlen)
Durch das Öffnen Ihres Systems erlischt zwar nicht die eingeschränkte Corsair-Garantie, vom Benutzer verursachte Schäden werden jedoch nicht von der Garantie abgedeckt. Bitte verwenden Sie die richtigen Werkzeuge für die Aufgabe und arbeiten Sie auf einer stabilen Oberfläche, auf der Sie die Komponenten platzieren können, während Sie arbeiten.
Tipps und optimale Vorgehensweise
Es wird dringend empfohlen, bei jedem Schritt des Reparaturvorgangs ein Foto zu machen, das den hier gezeigten ähnelt. Wenn Sie die Schrauben entfernen, können Sie sie auch in ein Fach oder eine Tüte legen, die mit dem jeweiligen Schritt beschriftet sind, in dem sie entfernt wurden. So können Sie sicherstellen, dass Sie die einzelnen Schritte für Ihr System nachvollziehen können, und Sie können sich beim Zusammenbau des Systems daran erinnern, wo die Schrauben hingehören.
Beim Öffnen des Systems für diese Reparatur müssen möglicherweise Kabelbinder entfernt werden. Dies gilt jedoch nicht für alle Systeme. Bei dem System, das für diese Anleitung verwendet wurde, mussten keine Kabelbinder entfernt werden. Wenn Sie das System wieder zusammenbauen, können Sie alle Kabelbinder, die Sie entfernt haben, wieder anbringen, dies ist jedoch nicht erforderlich.
Schritt 4 wird dringend empfohlen, ist aber nicht erforderlich. Dabei wird der GPU-AIO-Block von der Grafikkarte entfernt, die aktuelle Wärmeleitpaste davon entfernt, neue Wärmeleitpaste aufgetragen und der AIO-Block wieder eingesetzt. Dies wird dazu beitragen, dass die Kühlung Ihres Systems ihre optimale Leistung beibehält.
So erhalten Sie Zugang zur SSD

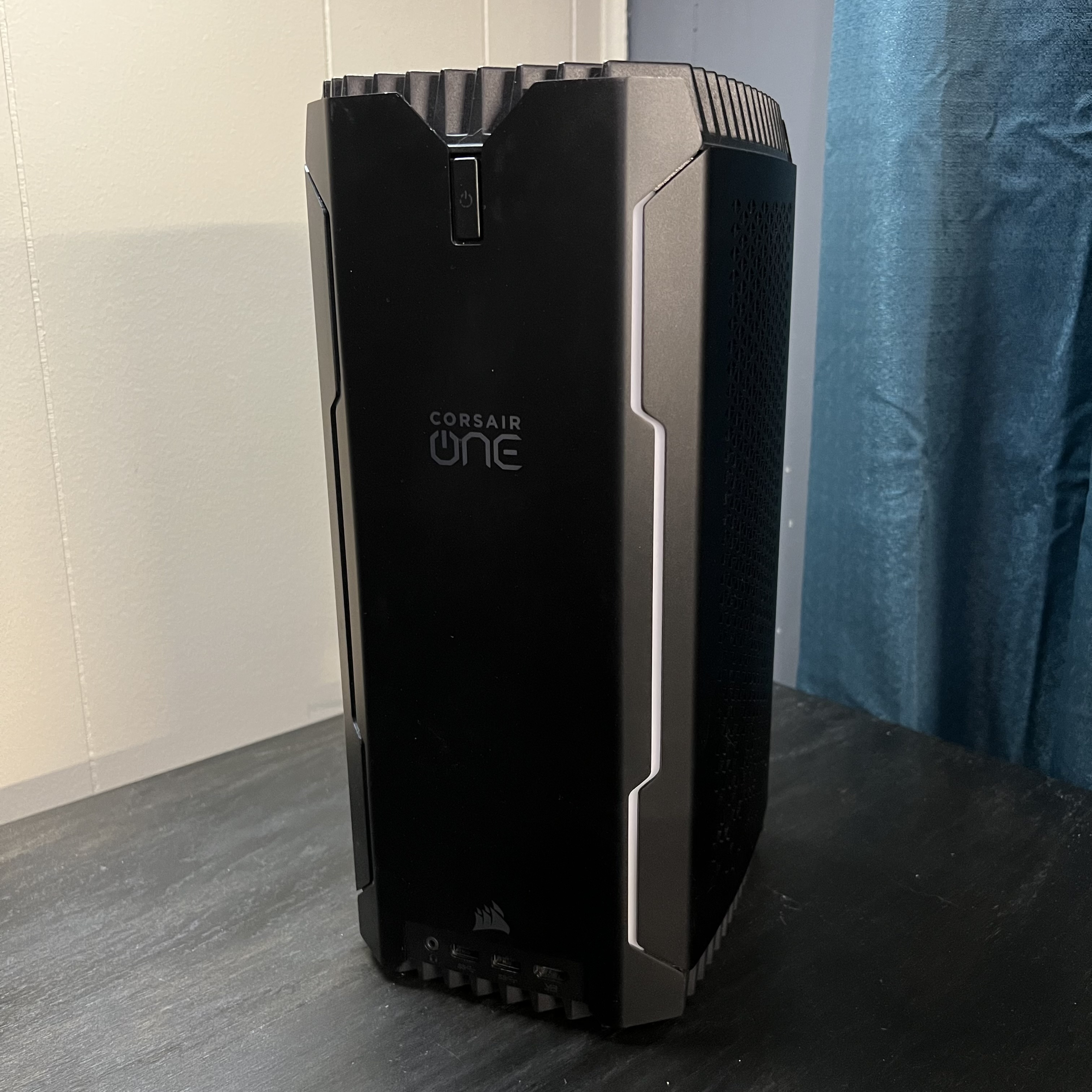

Schritt 1: Bereiten Sie Ihren Arbeitsplatz und Ihr System vor
Es wird dringend empfohlen, die folgenden Schritte nicht auf Teppichen, Läufern oder Glastischen durchzuführen. Große Mauspads auf einem Schreibtisch oder einem Holztisch sind vorzuziehen. Stellen Sie sicher, dass alle Antennen, USB-Dongle und USB-Sticks entfernt wurden.
Schritt 2: Entfernen Sie das obere Gitter

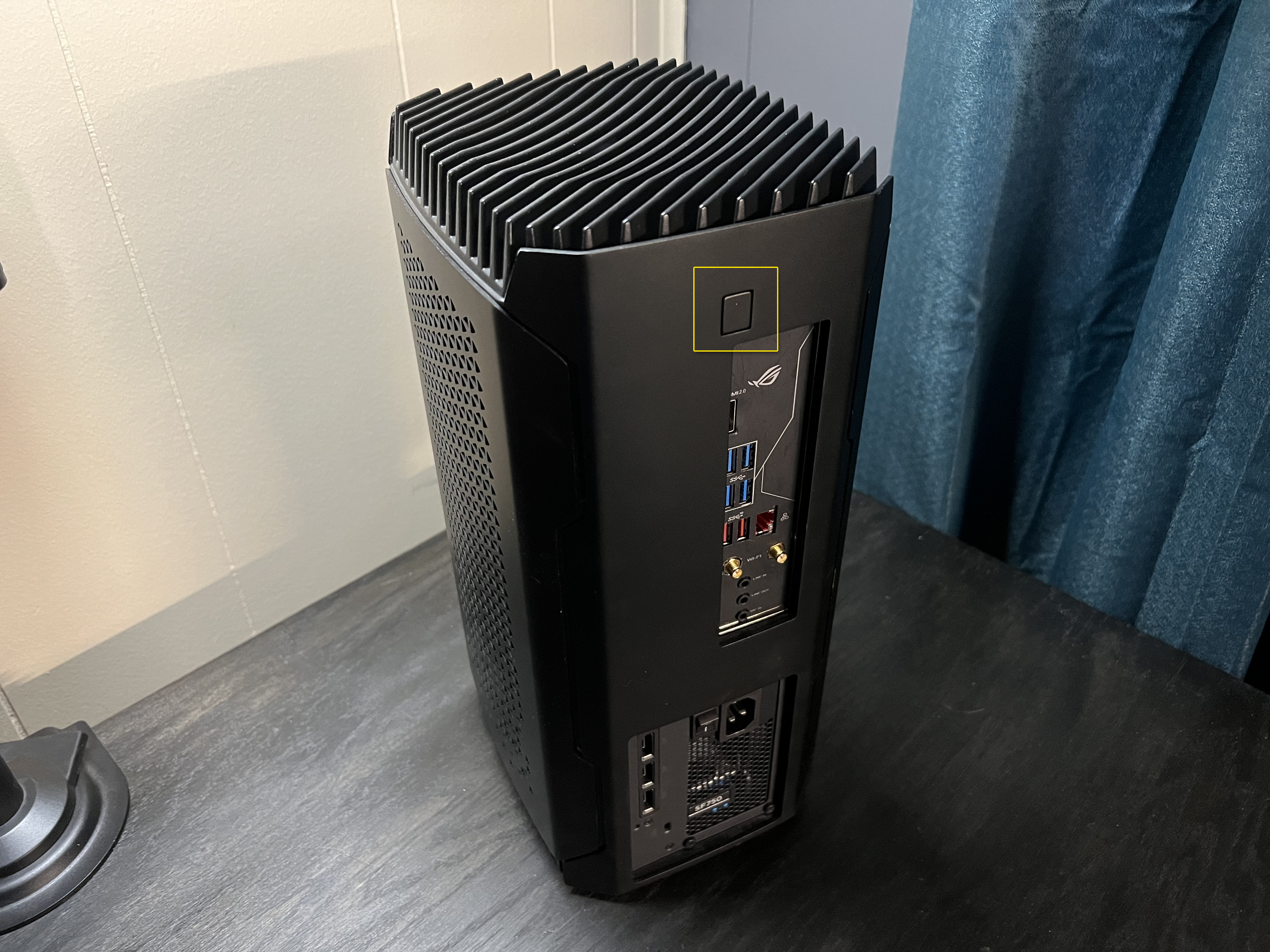

Das obere Gitter hebt sich leicht an, wenn Sie genug Druck auf den Schalter ausgeübt haben. Heben Sie das obere Gitter leicht an sobald sich dieses gelöst hat.

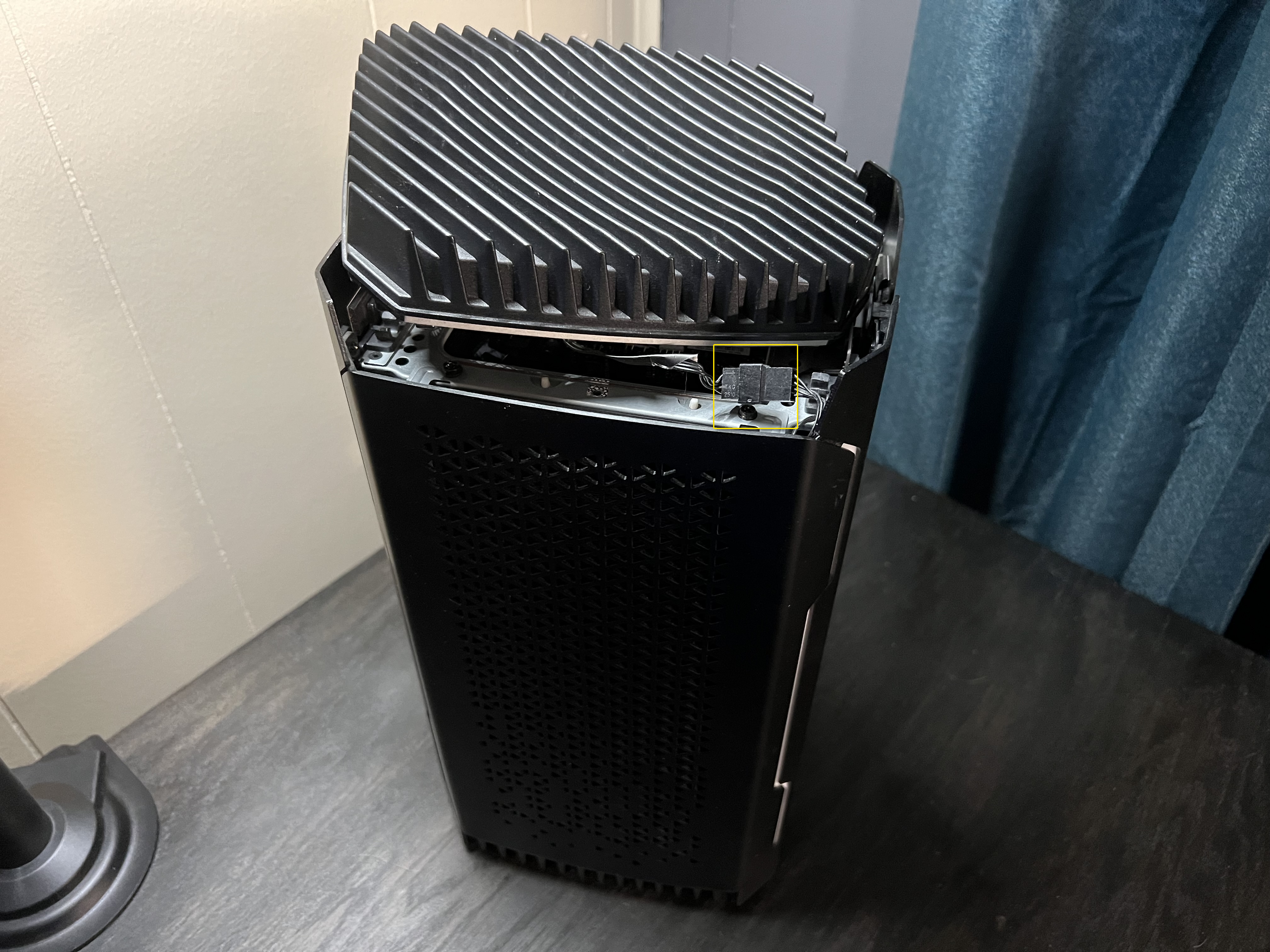

Bevor Sie das Gitter vollständig anheben, müssen Sie das Lüfter-Verbindungskabel, das vom Gitter ausgeht, lösen.
Schritt 3: Entfernen Sie das Seitenpanel
Beachten Sie, dass am Seitenpanel ein Radiator angebracht ist, seien Sie also vorsichtig.

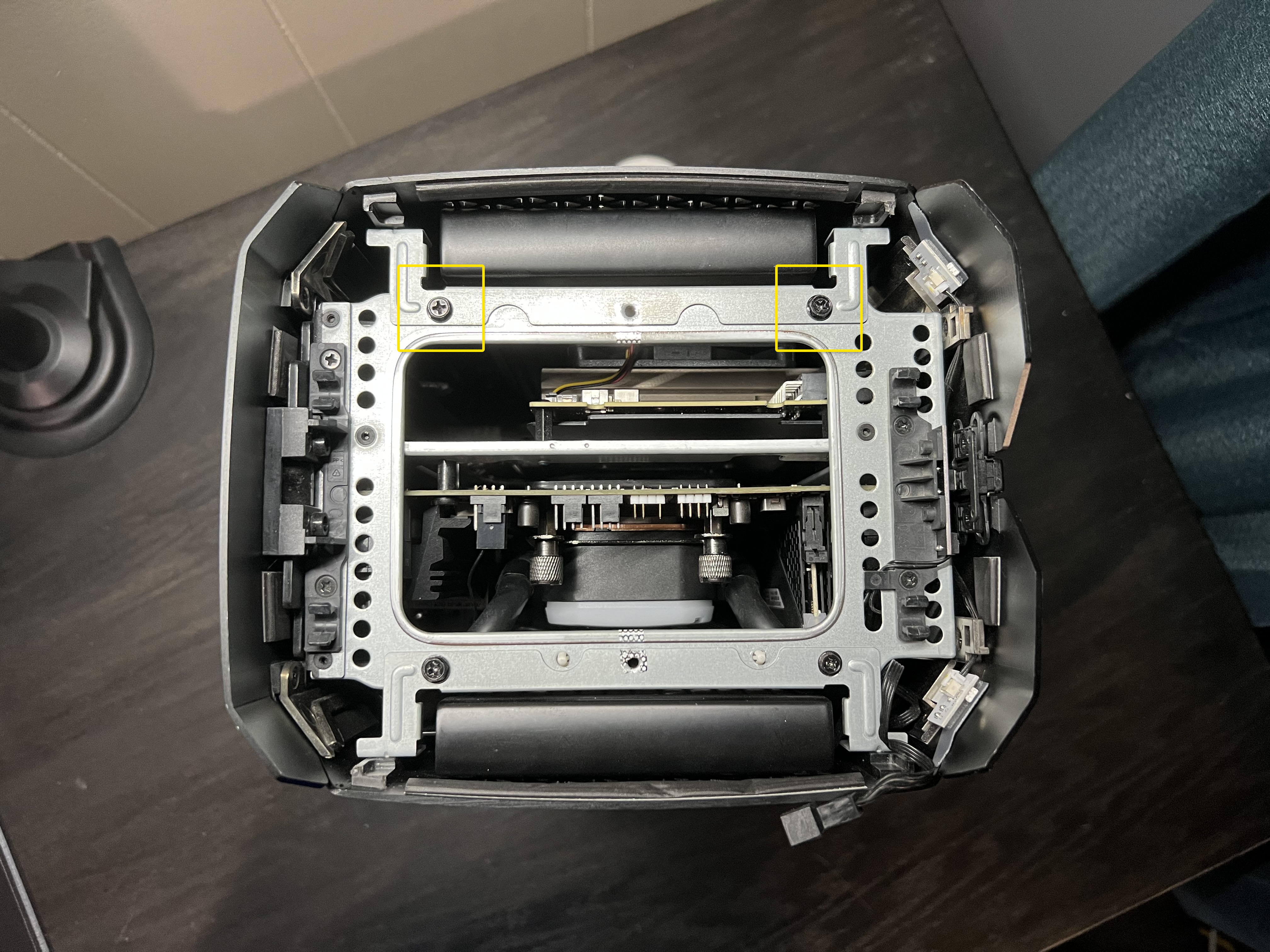

Nach dem Abnehmen des oberen Gitters kommen 4 Schrauben zum Vorschein. Entfernen Sie die beiden angegebenen Schrauben. Sobald die Schrauben entfernt sind, fassen Sie die Oberseite der Seitenwand an und ziehen Sie sie vorsichtig nach oben. Das Seitenpanel löst sich daraufhin.

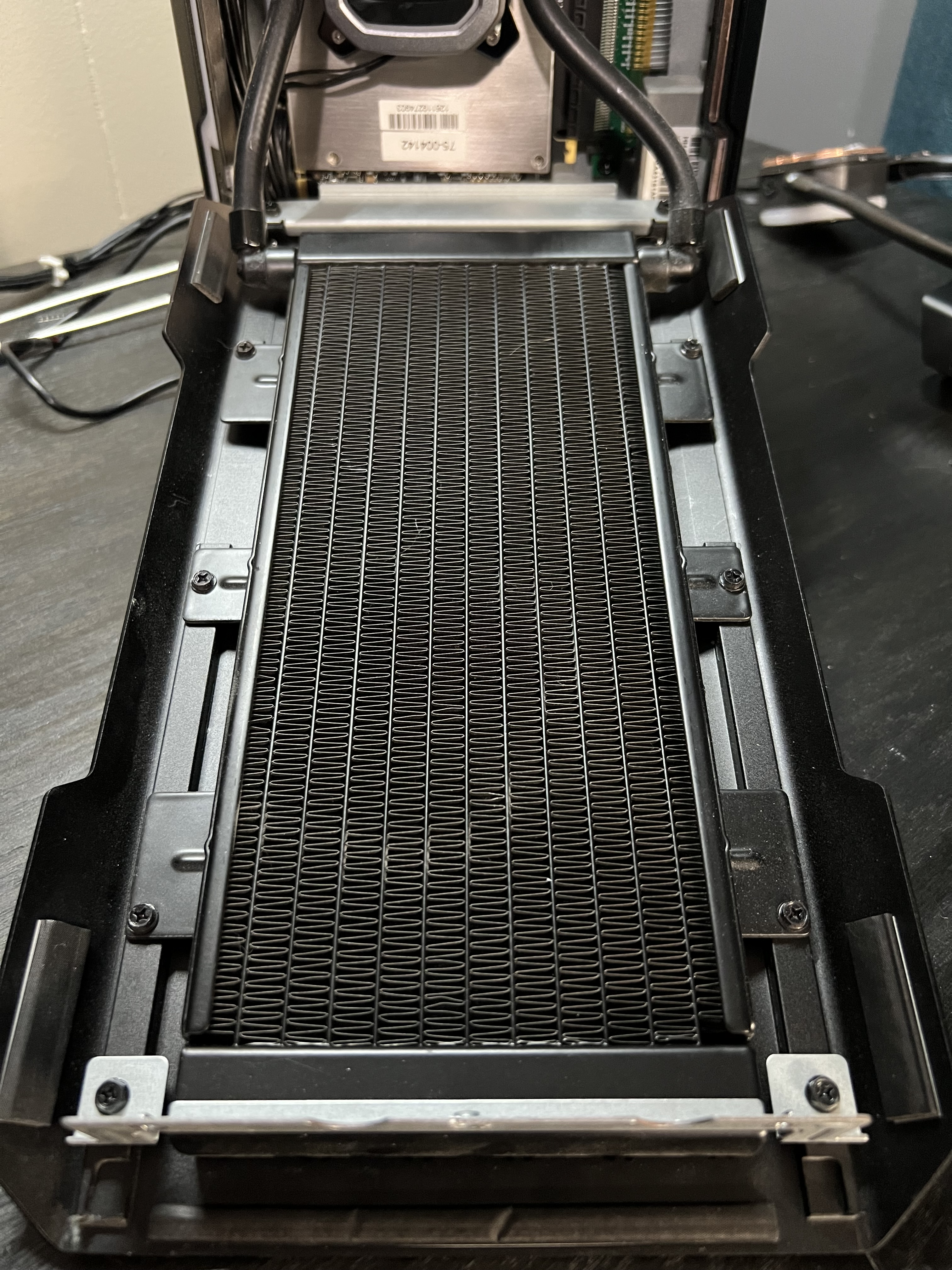

Die Schläuche des Radiators ermöglichen es, die Seitenwand so weit nach unten zu klappen, dass der Kühler von der Grafikkarte entfernt werden kann. Das Entfernen des Radiators von der Karte ist nicht unbedingt erforderlich, erleichtert aber die folgenden Schritte. Stellen Sie sicher, dass Sie Wärmeleitpaste bereithalten, wenn Sie den Radiator entfernen.
Schritt 4: Entfernen Sie die GPU-AIO-Kühlung (optional)

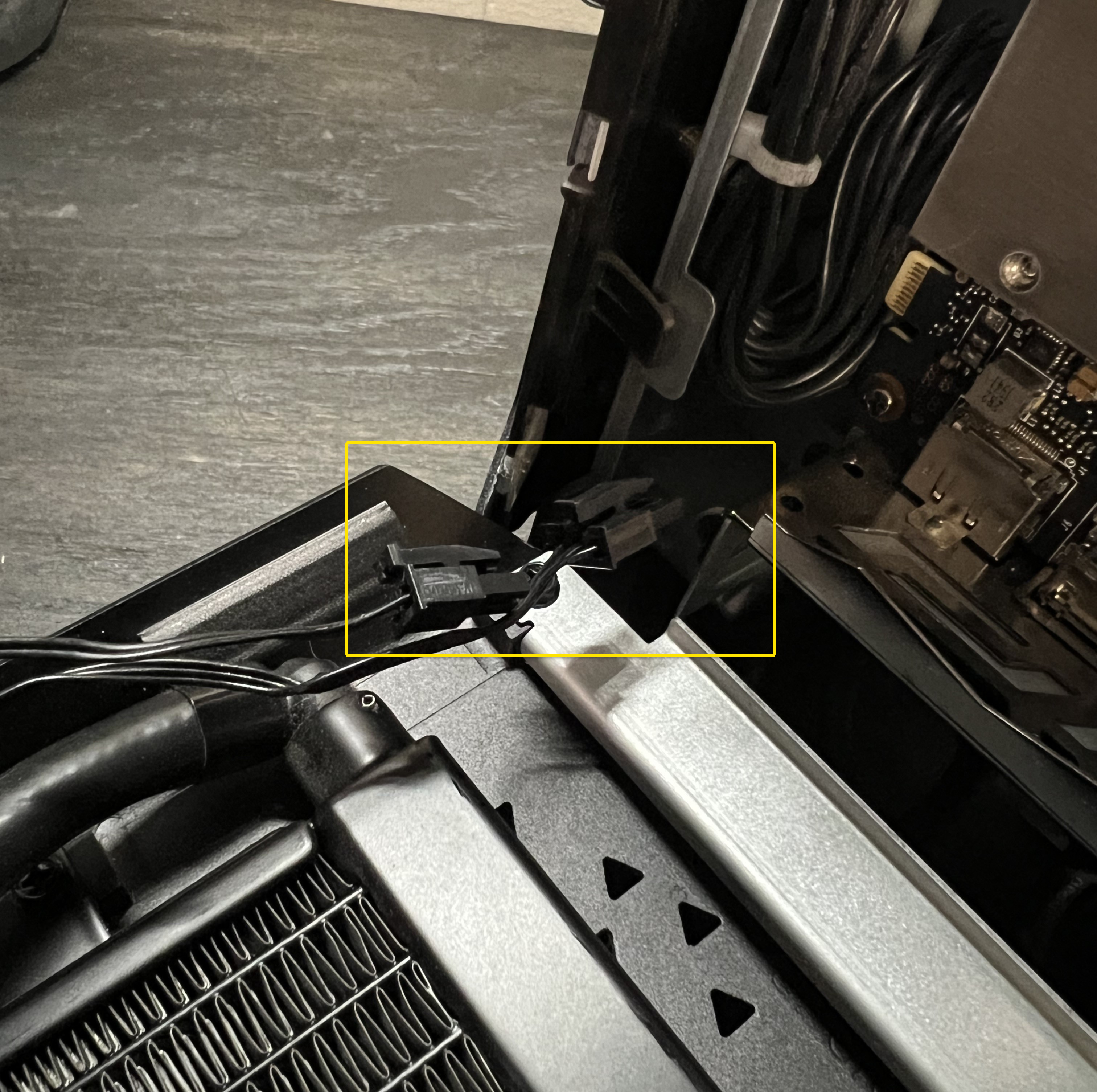

Es gibt zwei Kabel, die von der GPU AIO-Kühlung ausgehen. Diese müssen entfernt werden, wenn Sie die GPU AIO-Kühlung aus dem System entfernen möchten.
Der GPU-AIO-Kühler wird von 4 Schrauben gehalten. Entfernen Sie diese der Reihe nach, indem Sie jede Schraube teilweise herausdrehen, bevor Sie zur nächsten übergehen.
Schritt 5: Entfernen Sie die GPU

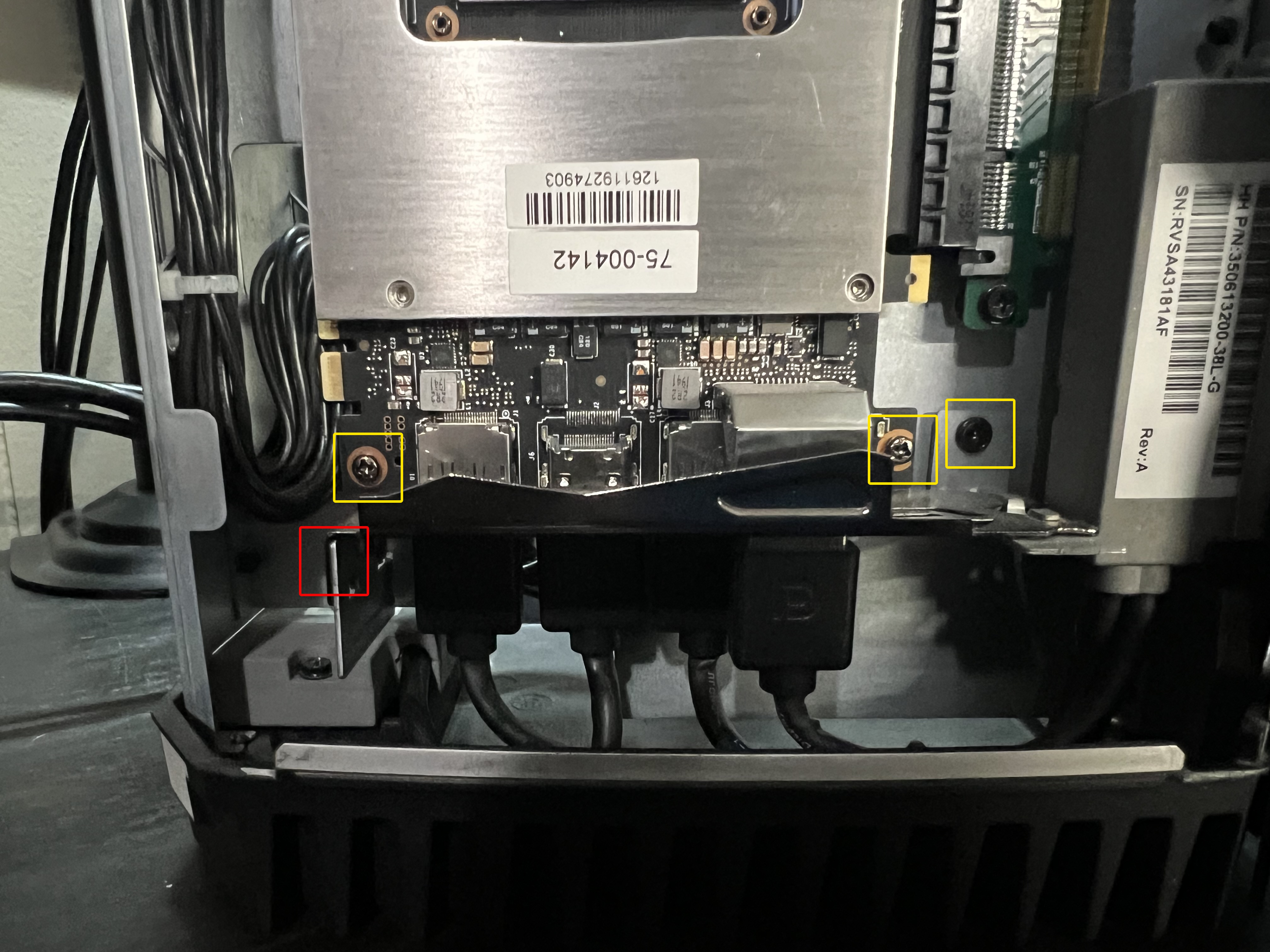

Entfernen Sie die vier markierten Schrauben, mit denen die GPU an der Unterseite des Gehäuses befestigt ist. Die rot markierte Schraube unten links ist die Schraube, die die Halterung am Gehäuse hält. Es handelt sich nicht um die Schraube, mit der die Karte in der PCIe-Halterung befestigt ist.

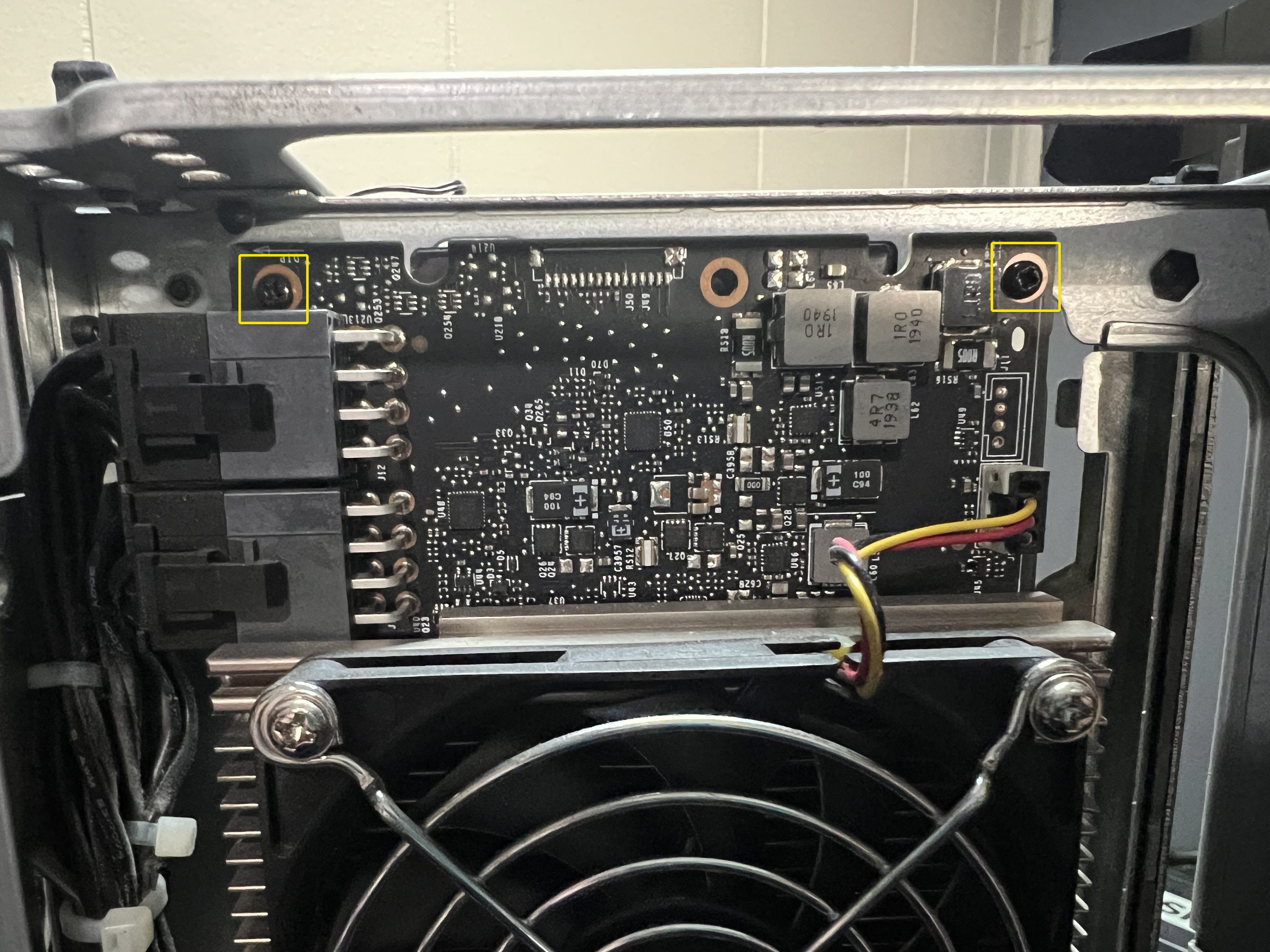

Entfernen Sie als Nächstes die beiden markierten Schrauben an der Oberseite, mit denen die GPU befestigt ist.

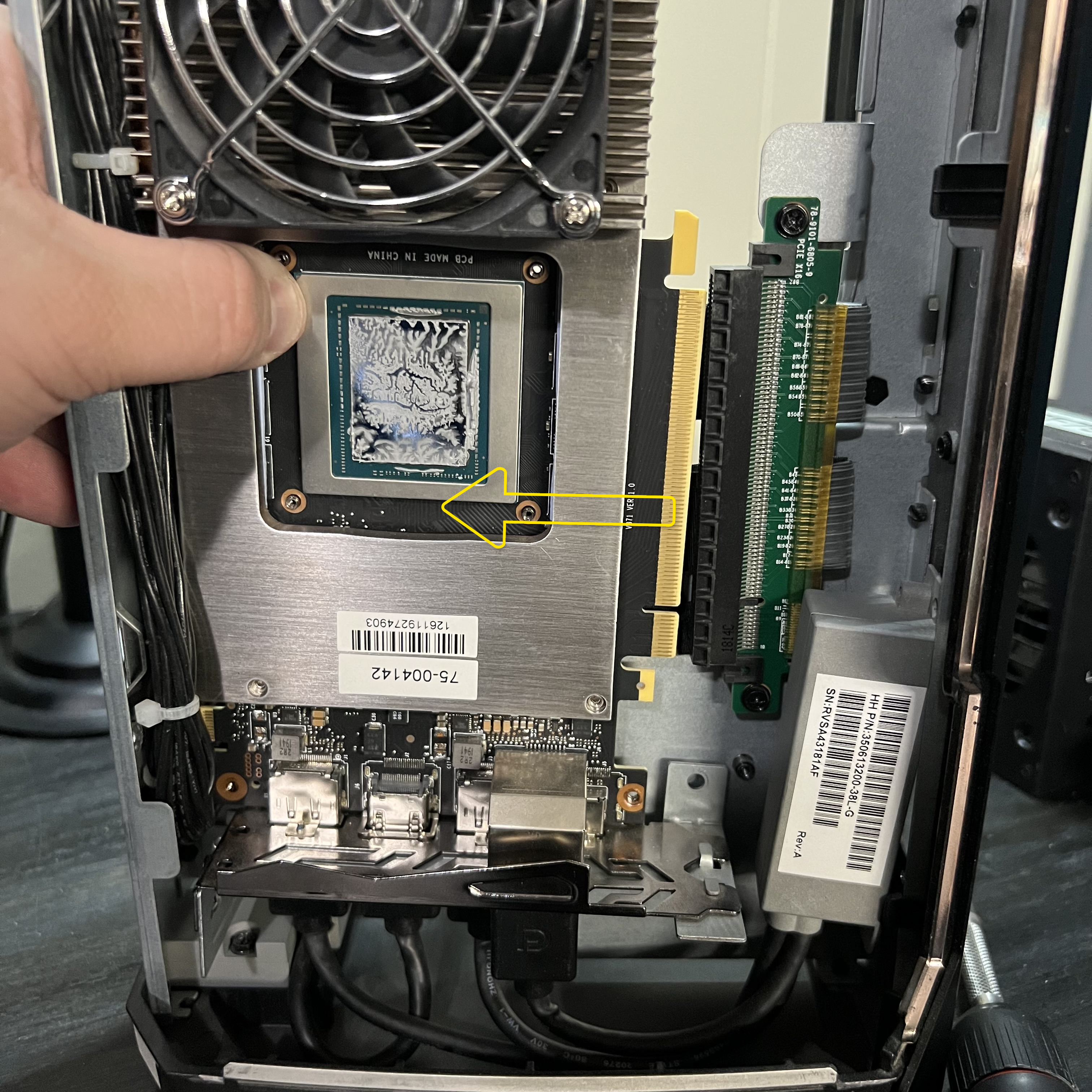

Sobald diese Schrauben entfernt sind, entfernen Sie die Karte vom PCIe-Riser-Kabel (siehe unten).

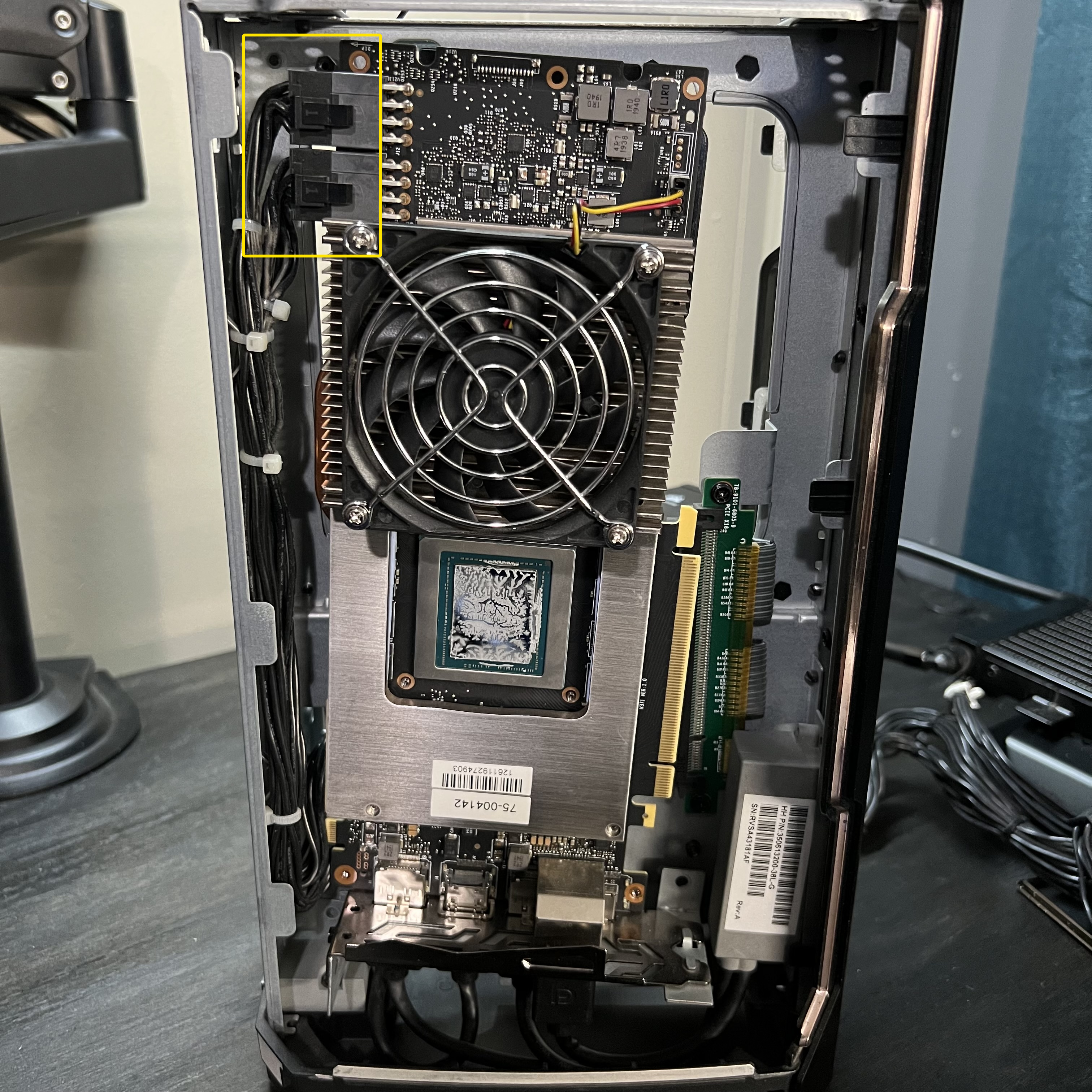

Sobald die Karte aus dem PCIe-Riser entfernt ist, schieben Sie die Karte nach rechts und ziehen Sie die PCIe-Stromkabel ab.
Nun kann die Karte ähnlich wie das Seitenpanel gedreht werden. Es sind mehrere Displaykabel angeschlossen, weshalb das PCIE Bracket mit der Karte zusammen entfernt werden muss. Eines dieser Kabel kann zur Vorderseite des Gehäuses verlaufen. Aus diesem Grund wird der GPU-AIO-Kühler vorzugsweise entfernt.
Wenn Sie den Kühler entfernt haben, können diese Displaykabel verbunden bleiben. Achten Sie jedoch darauf, dass nicht an ihnen gezogen wird, da dies die Grafikkarte oder die Kabel selbst beschädigen kann.
Schritt 6: Zugriff auf die M.2 SSD
Wenn die Grafikkarte entfernt ist, können Sie endlich den M.2-Anschluss auf der Rückseite des Mainboards sehen. Bei einigen Boards kann der Steckplatz so positioniert sein, dass man ihn erreichen kann, während bei anderen das PCIe-Riser-Kabel entfernt werden muss, um die Schraube oder sogar das Laufwerk im M.2-Steckplatz zu erreichen.
Entfernen Sie die beiden angezeigten Schrauben, um die M.2-Montageschraube zu erreichen und auf den M.2-Port zuzugreifen.

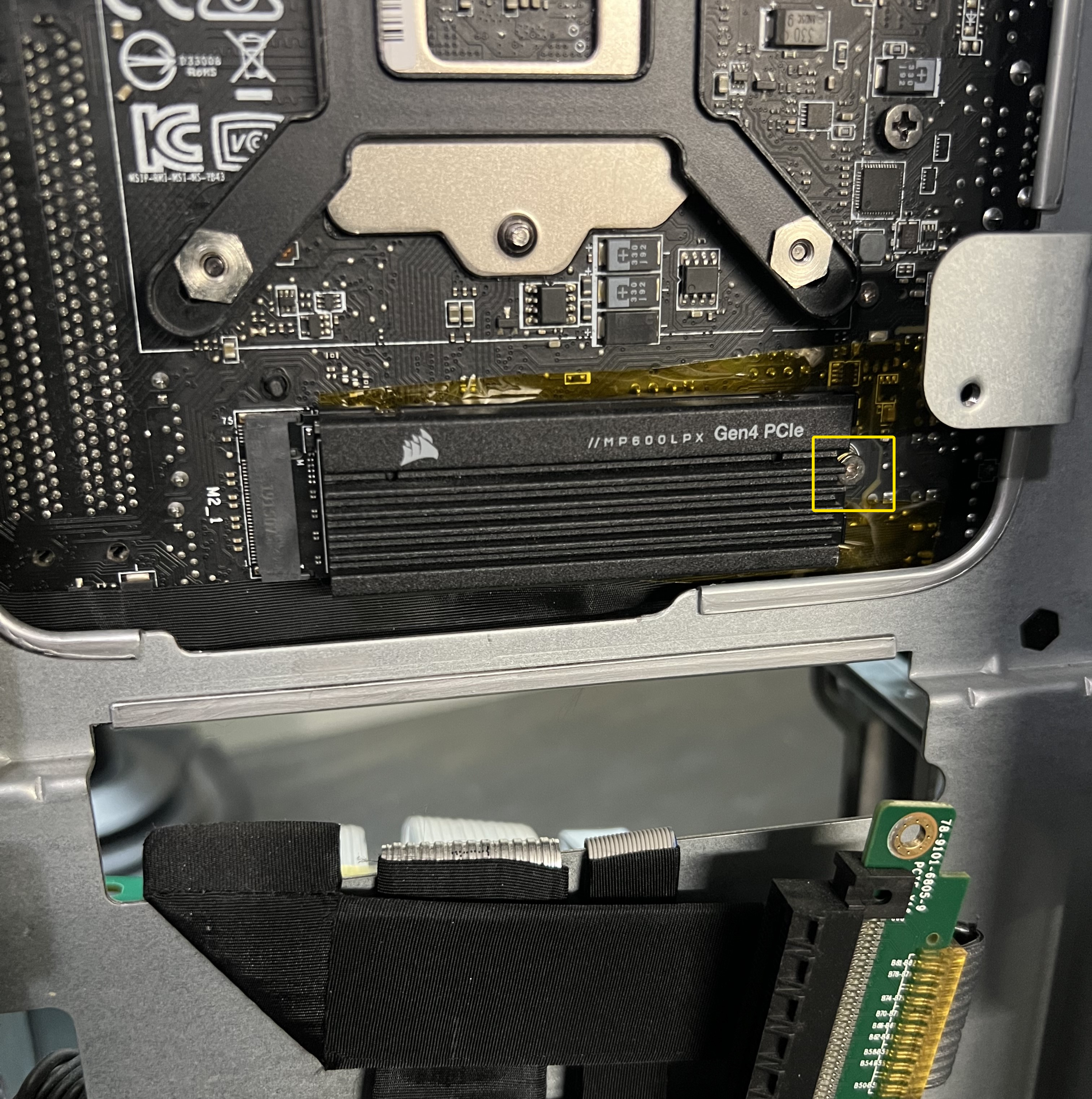

Wenn der PCIe-Riser entfernt ist, können wir auf die unten abgebildete SSD-Montageschraube zugreifen. Entfernen Sie diese und ersetzen Sie das Laufwerk.
Hinweise zum Zusammenbau des Systems
Und, Sie sind fertig! Glückwunsch, Sie haben die SSD in Ihrem Corsair One ausgetauscht. Von nun an werden die einzelnen Schritte in umgekehrter Reihenfolge durchgeführt. Beachten Sie die Tipps und optimale Vorgehensweise am Anfang der Anleitung, um den Zusammenbau zu vereinfachen.
Falls Sie den GPU-AIO-Kühler in Schritt 4 entfernt haben....

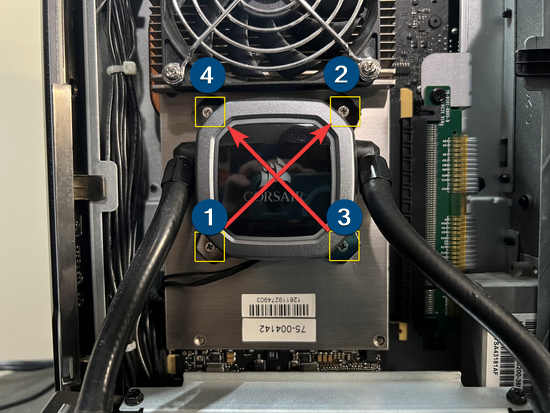

Ein Kreuzmuster wird empfohlen, um Schäden an der GPU zu vermeiden. Wenn Sie den Kühler wieder einbauen, sollten Sie die Wärmeleitpaste entfernen und vor dem Einbau neue auftragen.
Setzen Sie jede Schraube der Reihe nach wieder ein und drehen Sie sie einige Umdrehungen, bevor Sie zu der Schraube diagonal über dem Pumpengehäuse übergehen. Wiederholen Sie diesen Vorgang, bis alle 4 Schrauben fest angezogen sind.
Sie müssen nicht viel Drehmoment aufbringen, um diese Schrauben vollständig anzuziehen. Hören Sie auf, wenn sie sich mit Ihren Fingern am Schraubendreher nicht mehr drehen lassen.
