Netzteil: Netzteil testen

Sollte es Probleme beim Einschalten Ihres Systems geben, können Sie überprüfen, ob Ihr Netzteil (PSU) ordnungsgemäß funktioniert.

Sie können diesen Test mit einer Büroklammer oder mit einem PSU Jumper durchführen.

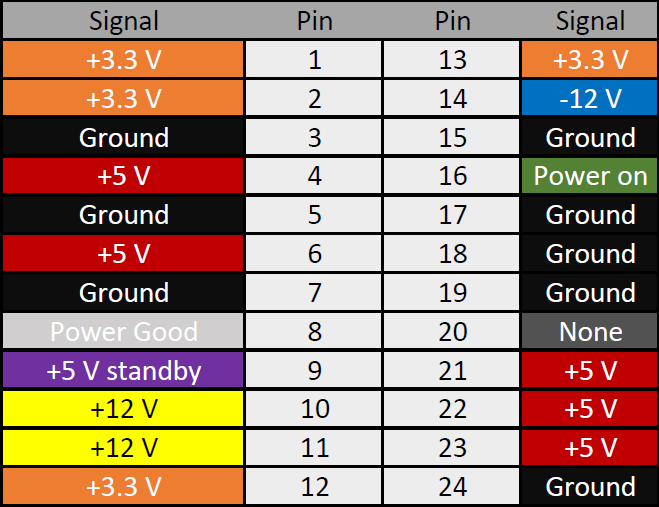

WICHTIG: Stellen Sie sicher, dass Sie die korrekten Pins verbinden wenn Sie das Netzteil testen. Das Verbinden der falschen Pins kann zu Verletzungen führen und das Netzteil beschädigen. Nutzen Sie die Abbildung unten um sicher zu stellen, dass Sie die korrekten Pins verbinden.

So testen Sie Ihr Netzteil:

1. Schalten Sie das Netzteil aus.
2. Trennen Sie alle Kabel vom Netzteil, mit Ausnahme des AC-Stromkabels und des 24-poligen Kabels.
3. Suchen Sie auf dem 24-poligen Kabel nach Pin 16 und Pin 17.
   • Um Pin 16 und Pin 17 zu finden, fangen Sie von links an zu zählen, und achten Sie darauf, dass die Klammer nach oben und die Pins in Ihre Richtung zeigen. Es handelt sich um den 4. und 5. Pin wenn von links gezählt wird wie auf dem Foto unten zu sehen:



4. Biegen Sie die Büroklammer so, dass beide Enden in Pin 16 und 17 eingesteckt werden können.
   • Wenn Sie einen PSU Jumper verwenden, stecken Sie die Enden in Pin 16 und Pin 17 ein.
5. Schalten Sie das Netzteil ein.
6. Prüfen Sie nach, ob der PSU-Lüfter sich dreht. Ist dies der Fall, ist das Netzteil funktionsfähig.
   • HINWEIS: Viele Corsair-Netzgeräte verfügen über einen lüfterlosen Betriebsmodus (Zero RPM), wodurch sich der Lüfter nach dem Einschalten nur einen Moment dreht. Auch das deutet jedoch darauf hin, dass das Netzteil funktionsfähig ist.

Um Ihr Netzteil mit einem Multimeter zu testen, verwenden Sie die folgende Tabelle und fahren Sie mit den vorherigen Schritten fort:

1. Stellen Sie Ihr Multimeter auf den entsprechenden Gleichstrom-Messmodus gemäß Herstellerangaben ein.

2. Legen Sie die schwarze Messleitung an den Stift 24 oder einen der anderen Massestifte an.

3. Während die schwarze Messleitung den Erdungsstift berührt, stecken Sie die rote Messleitung in die einzelnen Stifte (1-2, 4, 6, 9-14, 21-23), um die Spannungen Ihres Netzteils zu messen.

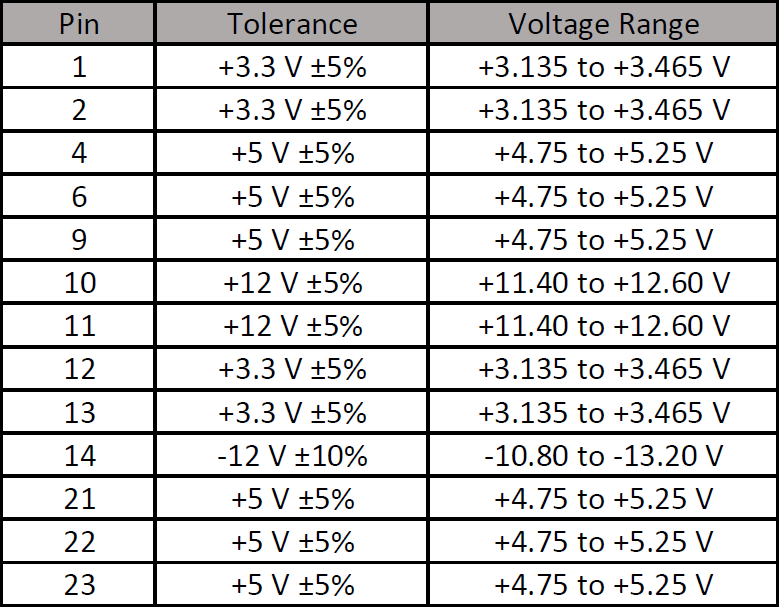

4. Die Anzeigen für ein funktionierendes Netzteil würden die unten aufgeführten Werte aufweisen:

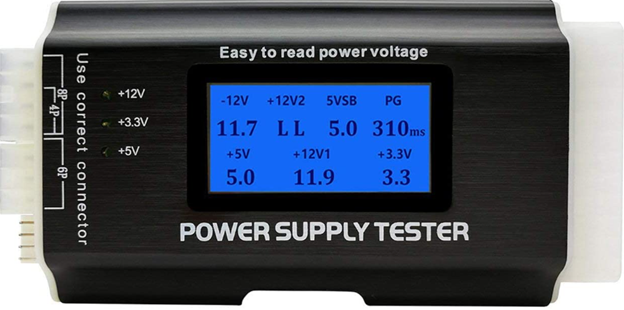

Eine andere Möglichkeit, Ihr Netzteil zu testen, ist die Verwendung eines Netzteiltesters, wie dem abgebildeten (es können auch andere verwendet werden, dies ist nur die gängigste). Befolgen Sie die folgenden Schritte, um ein solches Gerät zu verwenden:

1. Schalten Sie Ihr Netzteil aus.
2. Trennen Sie ggf. alle modularen Kabel.
3. Stecken Sie das 24-polige Kabel zusammen mit dem 8-poligen (4+4) CPU-Kabel in das Prüfgerät und in das Netzteil.
4. Verbinden Sie das Netzkabel und stellen Sie den Netzschalter auf "Ein".

   • HINWEIS: Viele Corsair-Netzteile verfügen über eine Zero RPM-Funktion, die dazu führt, dass sich der Lüfter nach dem Einschalten des Netzteils nur einen Moment lang dreht. Dies zeigt immer noch an, dass das Netzteil normal funktioniert.
5. Der LCD des Netzteiltesters sollte sich einschalten und numerische Werte anzeigen.

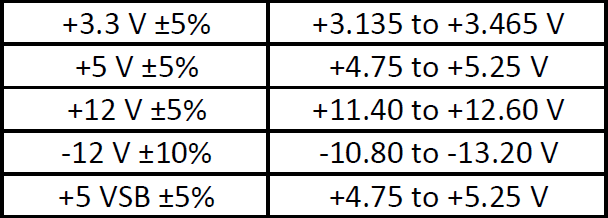

   • Die Werte sollten sich in folgenden Bereichen bewegen:

6. PG-Werte gelten in der Regel als normal, wenn sie im Bereich von 100 ms bis 500 ms liegen, können aber manchmal auch unter 100 ms liegen. PG-Werte von 0 ms werden als fehlerhaftes Netzteil angesehen.
7. Um die Peripherie-/SATA-Stromverbindungen zu testen, trennen Sie das Netzteil vom Netzkabel und klemmen Sie den Schalter in die Aus-Stellung.
8. Schließen Sie entweder einen einzelnen Peripheriegerät- oder SATA-Anschluss an und schalten Sie den Schalter am Netzteil wieder ein, nachdem Sie das Netzkabel eingesteckt haben.
9. Die Lichter auf der linken Seite des Prüfgeräts sollten aufleuchten, um die Stromzufuhr anzuzeigen.

   • Beim Anschließen eines SATA-Anschlusses sollten alle drei Lampen aufleuchten (+12 V, +3,3 V und +5 V). Beim Anschluss aller anderen Peripheriekabel leuchten nur +12 V und +5 V auf.
   • Bitte beachten Sie, dass nicht alle Corsair-Netzteile über einen -12-V-Anschluss verfügen. Dieser ist für moderne Systeme nicht erforderlich.
10. Ziehen Sie den Netzstecker, wenn der Test abgeschlossen ist, bevor Sie die Kabel des Netzteils abziehen.

Bitte beachten Sie: Als -12V in den ATX 3.0 und neueren Spezifikationen "optional" gemacht wurde, beschloss Corsair, die -12V zu entfernen. Bei diesen Testern zeigen sie statt NULL für die -12V normalerweise etwa -13+ an, was ein falscher Wert ist.

Außerdem wurden die PG-Signalanforderungen seit der letzten ATX12V-Revision von <500ms und <500ms für T1 bzw. T3 auf <200ms und <100ms reduziert. Die meisten dieser Tester werden also bei neueren Netzteilen, die den neueren Spezifikationen entsprechen, beim "PG"-Teil Fehler machen.

Wenn einer der Spannungsbereiche außerhalb der Parameter liegt oder sich das Netzteil nach diesen Schritten nicht einschalten lässt, senden Sie uns eine Anfrage zum Produktaustausch über unsere Website und legen Sie Ihrem Support-Mitarbeiter Fotos davon vor.
