Brauchen Sie Hilfe bei der Installation Ihres iCUE Elite Capellix Flüssig-CPU-Kühlers? Wir haben Video- und schriftliche Anleitungen, die Ihnen helfen. Diese Anweisungen gelten für AMD-Sockel.

Sie finden auch ein PDF des Anleitungshandbuchs hier.

Videoanleitung

Schritt 1: Austausch der vorinstallierten Halterung

Der Elite Capellix wird mit einer vorinstallierten Intel-Halterung geliefert. Sie müssen die Halterung gegen eine AMD-Halterung austauschen, um Ihren Kühlpumpen richtig zu montieren.

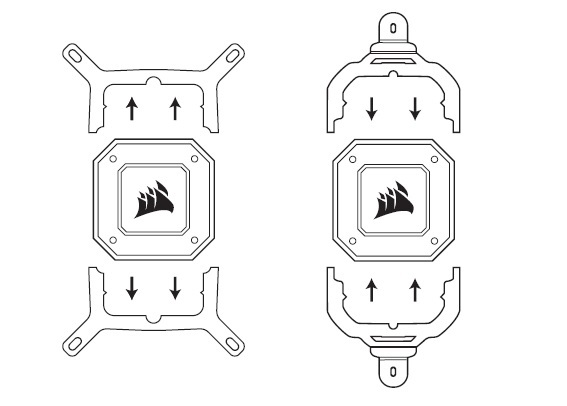

1. Entfernen Sie die vorinstallierte Intel-Halterung vom Pumpenkopf.
2. Installieren Sie die AMD-Halterung, indem Sie beide Seiten in den Schlitz auf der Pumpe drücken.
   • Vergewissern Sie sich, dass die Halterung gleichmäßig auf allen Seiten befestigt ist, bevor Sie Ihren Kühler installieren.

3. Installieren Sie die AMD-Schraubclips in die Halterung und befestigen Sie sie locker mit den Daumenschrauben.
   • Ziehen Sie die Daumenschrauben NICHT vollständig an. Sie müssen genügend Spielraum haben, um die Schraubclips über die Haltehaken des Montageclips zu bekommen.


Schritt 2: Installieren des Kühlers

Nachdem Sie die Halterungen ausgetauscht haben, können Sie Ihren Kühler in Ihr PC-System einbauen.

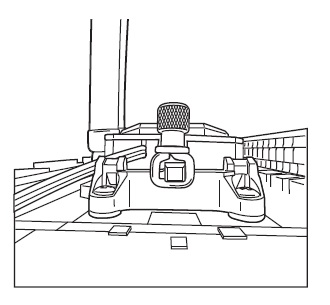

1. Richten Sie die Halterung mit den serienmäßigen AMD-Halteclips aus und installieren Sie den Kühler, indem Sie die Schraubclip-Schlaufen über die Haltehaken schieben.

2. Ziehen Sie die Daumenschrauben fest, bis der Kühler sicher sitzt.
   • Ziehen Sie die Daumenschrauben NICHT zu fest an. Andernfalls werden die Haltehaken beschädigt.
3. Verbinden Sie das Pumpen-Tach-Kabel mit dem CPU_FAN-Header Ihres Motherboards.
   • Sie sollten auch die Kabel vom Pumpenkopf nach hinten Ihres Systems verlegen.

Schritt 3: Anschließen der Lüfter und Pumpe an den iCUE Commander CORE

Nachdem Ihr Kühler an Ihr Motherboard angeschlossen ist, ist es an der Zeit, die Lüfter und die Pumpe an den iCUE Commander CORE anzuschließen.

1. Finden Sie einen geeigneten Platz an Ihrem System, an dem der iCUE Commander CORE montiert werden kann.
2. Befestigen Sie Ihren Commander CORE mit dem doppelseitigen Klebeband.
3. Verbinden Sie das 24-polige Kabel des Elite Capellix mit dem entsprechenden Anschluss an Ihrem Commander CORE.
4. Verbinden Sie die PWM- und LED-Kabel Ihrer Lüfter mit dem Commander CORE.
   • HINWEIS: Der Commander CORE kann bis zu 6 CORSAIR PWN RGB-Lüfter unterstützen.
5. Verbinden Sie das USB-Kabel des Commander CORE mit einem verfügbaren USB 2.0-Header auf Ihrem Motherboard.
6. Verbinden Sie das Pumpenstromkabel mit einem SATA-Stromanschluss von Ihrem Netzteil.
