Brauchen Sie Hilfe bei der Installation Ihres iCUE Elite Capellix Flüssig-CPU-Kühlers? Wir haben Video- und schriftliche Anleitungen, die Ihnen helfen können. Diese Anleitungen sind für Intel-Sockel geeignet.

Sie können auch ein PDF des Anleitungshandbuchs hier finden.

Videoanleitung

Schritt 1: Bereiten Sie den Motherboard-Sockel vor

Wenn Sie einen LGA 11XX / 12XX-Sockel haben, müssen Sie die mitgelieferte Intel-Backplate und LGA 11XX / 12XX-Abstandshalter installieren.

Wenn Sie einen LGA 2011, 2011-3 oder 2066-Sockel haben, müssen Sie keine Backplate installieren. Alles, was Sie tun müssen, ist die entsprechenden Abstandshalter zu installieren.

Um Ihren Motherboard-Sockel vorzubereiten:

1. Installieren Sie die Intel-Backplate, wenn Ihr Motherboard dies erfordert.

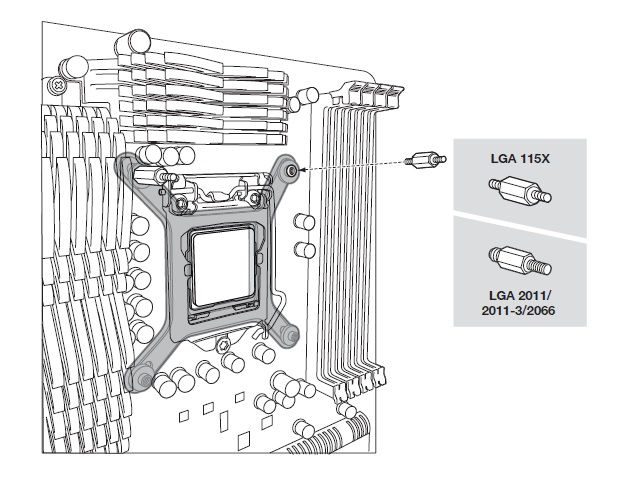

2. Installieren Sie die 4 Intel-Standoff-Schrauben in Ihr Motherboard. Stellen Sie sicher, dass alle 4 Schrauben fest angezogen sind.


Schritt 2: Installieren Sie den Kühler

Sobald Sie die Abstandshalter auf Ihrem Motherboard installiert haben, ist es Zeit, den Kühler zu installieren.

HINWEIS: Der Kühler-Pumpenkopf sollte bereits Wärmeleitpaste aufgetragen haben. Wenn Sie Ihre eigene Wärmeleitpaste verwenden möchten, stellen Sie sicher, dass Sie die Kaltplatte des Pumpenkopfes und den integrierten Heatspreader (IHS) Ihres Prozessors gründlich mit Isopropylalkohol und fusselfreiem Tuch reinigen.

1. Installieren Sie die Lüfter und den Radiator in Ihrem PC-System.
   • Verwenden Sie die mitgelieferten Unterlegscheiben, wenn Sie Schrauben außerhalb Ihres PC-Gehäuses befestigen.
2. Richten Sie die Halterungen des Pumpenkopfes mit den vier Abstandsschrauben auf Ihrem Motherboard aus.
3. Ziehen Sie die Daumenschrauben der Abstandshalter fest, bis der Pumpenkopf sicher sitzt.
4. Verbinden Sie das Pumpen-Tach-Kabel mit dem CPU_FAN-Header Ihres Motherboards.
   • Sie sollten auch die Kabel vom Pumpenkopf zur Rückseite Ihres Systems führen.

Schritt 3: Schließen Sie die Lüfter und die Pumpe an den iCUE Commander CORE an

Sobald Ihr Kühler an Ihrem Motherboard installiert ist, ist es an der Zeit, die Lüfter und die Pumpe an den iCUE Commander CORE anzuschließen.

1. Finden Sie einen geeigneten Platz an Ihrem System, an dem der iCUE Commander CORE montiert werden kann.
2. Befestigen Sie Ihren Commander CORE mit dem doppelseitigen Klebeband.
3. Verbinden Sie das 24-polige Kabel des Elite Capellix mit dem entsprechenden Anschluss an Ihrem Commander CORE.
4. Verbinden Sie die PWM- und LED-Kabel Ihrer Lüfter mit dem Commander CORE.
   • HINWEIS: Der Commander CORE kann bis zu 6 CORSAIR PWM RGB-Lüfter unterstützen.
5. Verbinden Sie das Commander CORE-USB-Kabel mit einem verfügbaren USB 2.0-Header auf Ihrem Motherboard.
6. Verbinden Sie das Pumpenstromkabel mit einem SATA-Stromanschluss Ihres Netzteils.
