iCUE RGB ELITE: So installieren Sie Ihren iCUE RGB ELITE Flüssig-CPU-Kühler

Dieser Artikel hilft Ihnen dabei, Ihren ELITE-Serie Flüssig-CPU-Kühler in Ihrem PC-System einzurichten.

HINWEIS: Der iCUE RGB ELITE Flüssig-CPU-Kühler wird mit der Intel-Montagehalterung vorinstalliert geliefert. Wenn Sie ein AMD-System haben, müssen Sie die Halterung gegen eine AMD-kompatible Montagehalterung austauschen.

Videoanleitung

Schritt eins: Vorbereiten des Radiators

Das Erste, was Sie tun müssen, ist die Platzierung des Radiators Ihres Kühlers in Ihrem System und die Ausrichtung Ihrer Lüfter zu bestimmen. Wenn Sie Hilfe benötigen, um zu entscheiden, wie Sie Ihren Radiator montieren sollen, können Sie unseren Artikel zur idealen Radiatorplatzierung überprüfen.

Sobald Sie entschieden haben, wie Sie Ihren Radiator montieren und wie Sie Ihre Lüfter ausrichten möchten, platzieren Sie Ihre Lüfter auf dem Radiator und verwenden Sie die mitgelieferten Schrauben, um sie zu befestigen.

Schritt zwei: Vorbereiten des Pumpenkopfes

Der Pumpenkopf des iCUE RGB ELITE Flüssig-CPU-Kühlers wird mit der Intel-Montagehalterung vorinstalliert geliefert. Wenn Sie ein AMD-System verwenden, müssen Sie die Montagehalterung gegen eine AMD-kompatible austauschen.

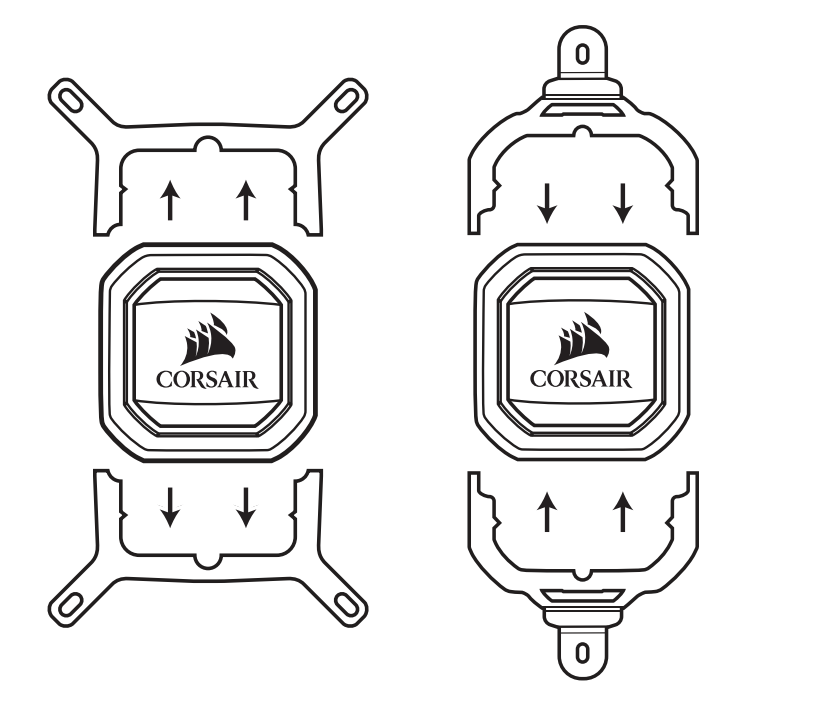

Um AMD-Montagehalterungen am Pumpenkopf zu installieren:

1. Entfernen Sie die Kunststoffabdeckung des Wärmeleitpasten von dem Pumpenkopf.
2. Entfernen Sie die beiden Hälften der Intel-Montagehalterung vom Pumpenkopf.
3. Fügen Sie die beiden Hälften Ihrer AMD-Montagehalterung in den Pumpenkopf ein.
   • HINWEIS: Stellen Sie sicher, dass Sie die Wärmeleitpaste auf dem Pumpenkopf nicht berühren oder verschmieren.


Schritt drei: Installation der Rückenplatte

Sobald Ihr Pumpenkopf die richtige Montagehalterung installiert hat, ist es an der Zeit, die Rückenplatte vorzubereiten.

Wenn Sie ein Intel-System haben:

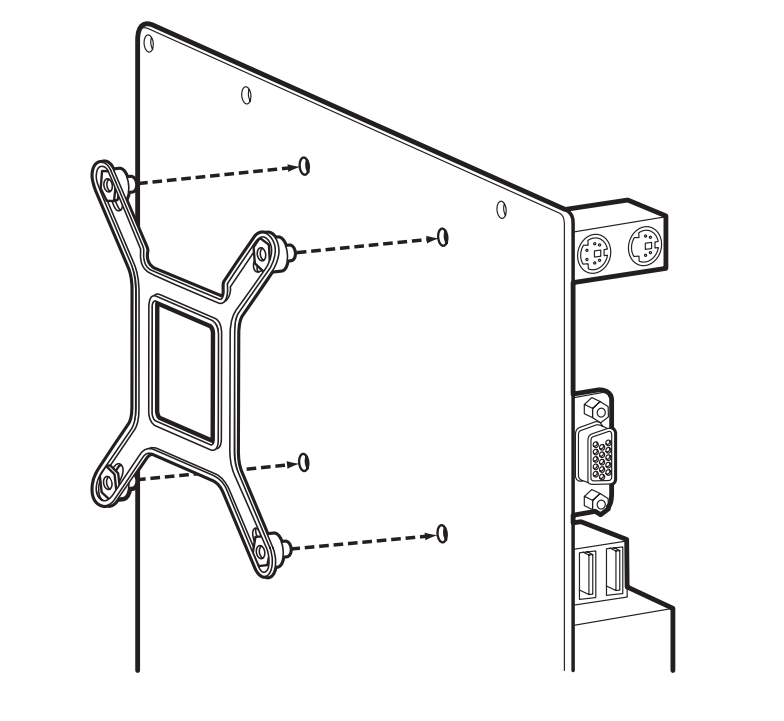

1. Entfernen Sie den Klebefilm-Schutz von der Rückseite der Intel-Rückenplatte.
2. Richten Sie die Rückenplatte an den Montagelöchern auf der Rückseite Ihres Motherboards aus.
3. Befestigen Sie die Rückenplatte an der Rückseite des Motherboards.

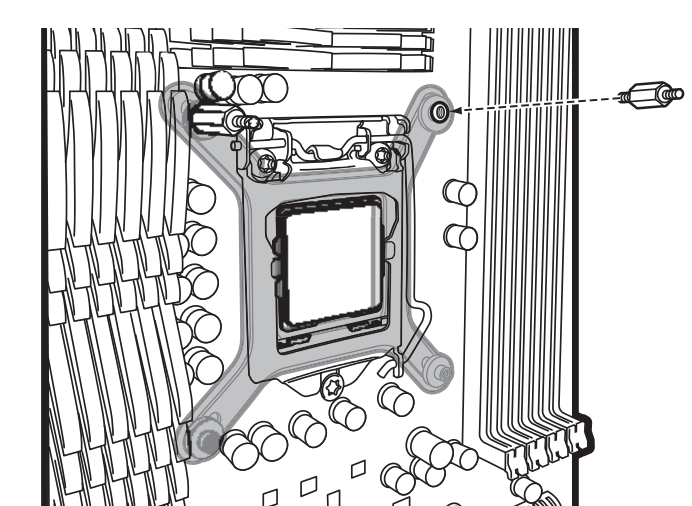

4. Installieren Sie die mitgelieferten Abstandshalter, indem Sie sie über die Montagepfosten der Rückenplatte durch die Vorderseite des Motherboards anschrauben.


Wenn Sie ein AMD-System haben:

1. Schrauben Sie die Kunststoffhalteclips am Motherboard-Sockel ab und entfernen Sie sie.
2. Befestigen Sie die Standard-AM4-Rückenplatte an der Rückseite des Motherboards.
3. Installieren Sie die mitgelieferten Abstandshalter, indem Sie sie über die Montagepfosten der Rückenplatte durch die Vorderseite des Motherboards anschrauben.

Schritt vier: Installation des Radiators und Pumpenkopfes

Sobald Sie die Rückenplatte auf Ihrem Motherboard installiert haben, ist es an der Zeit, Ihren Radiator zu montieren und den Pumpenkopf auf Ihrer CPU zu installieren:

1. Installieren Sie den Radiator an der gewünschten Stelle in Ihrem System.
2. Befestigen Sie den Radiator mit den mitgelieferten Schrauben.
3. Installieren Sie Ihren Pumpenkopf auf Ihrer CPU, indem Sie die Löcher in der Montagehalterung mit den Abstandshaltern auf dem Motherboard ausrichten.
4. Installieren Sie die mit Ihrem Kühler gelieferten Daumenschrauben auf den Abstandshaltern und ziehen Sie sie fest, um den Pumpenkopf auf der CPU zu befestigen.

Schritt fünf: Anschließen der erforderlichen Kabel

Nachdem Ihr Radiator und der Pumpenkopf in das System eingebaut sind, ist der letzte Schritt, alle erforderlichen Kabel anzuschließen, damit Sie Ihre Kühlereinstellungen in iCUE anpassen können.

1. Schließen Sie das USB-C-Kabel des Kühlers am Pumpenkopf an.



2. Führen Sie die anderen Enden des Kabels hinter Ihr Motherboard-Tray.
3. Verbinden Sie jeden Lüfter am Radiator mit dem PWM-Lüftersplitter des Kühlers.
4. Schließen Sie das Pumpen-Tach-Kabel am CPU_FAN-Header auf Ihrem Motherboard an.



5. Stecken Sie das Datenkabel in den internen USB 2.0-Header auf Ihrem Motherboard.
6. Schließen Sie das Pumpenstromkabel an einen verfügbaren SATA-Stromanschluss an.

Sobald Sie alle erforderlichen Kabel angeschlossen haben, schalten Sie Ihr System ein.

Stellen Sie sicher, dass iCUE installiert und auf die neueste Version aktualisiert ist. Wenn Sie Ihren Kühler korrekt installiert haben, sollte der Kühler auf dem Startbildschirm von iCUE angezeigt werden.
