Guía de reemplazo del panel frontal de E/S 4000D/X

Si necesitas ayuda para reemplazar el panel I/O frontal en la caja 4000D, 4000D Airflow, 4000X o 4000X QL, utiliza esta guía como referencia para ayudarte en el proceso de reemplazo del panel I/O.

Método 1. Útil en casos donde tienes mucho espacio dentro de la caja y el espacio de los componentes no es un problema.

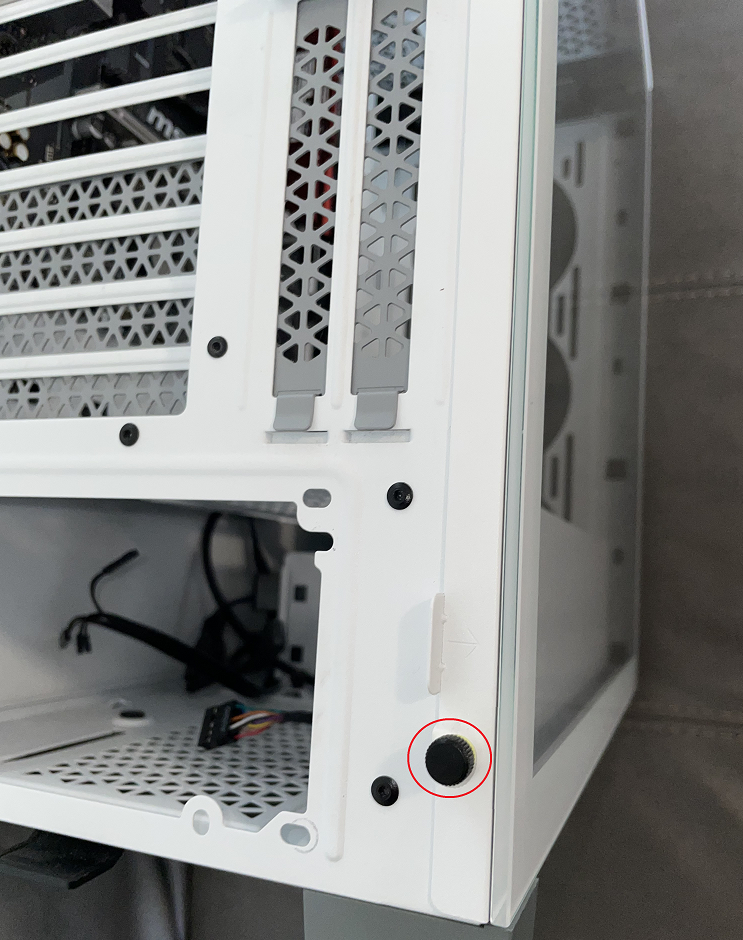

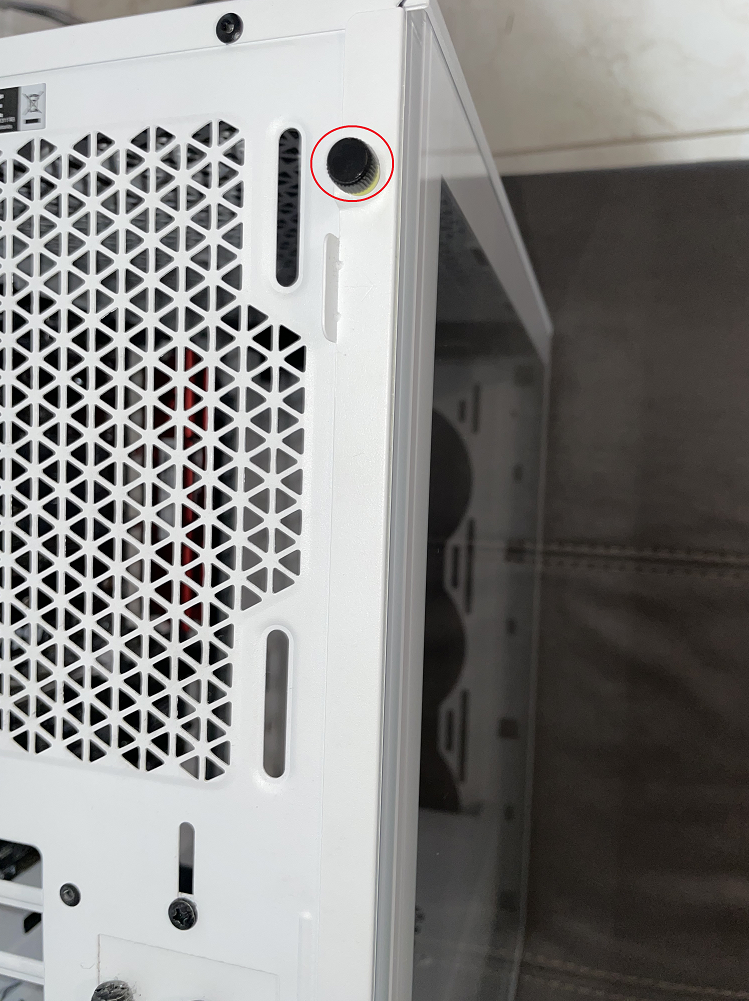

1. Retira los tornillos de mariposa en la parte superior e inferior del panel de vidrio. Esto te permitirá acceder a los componentes internos de la caja.

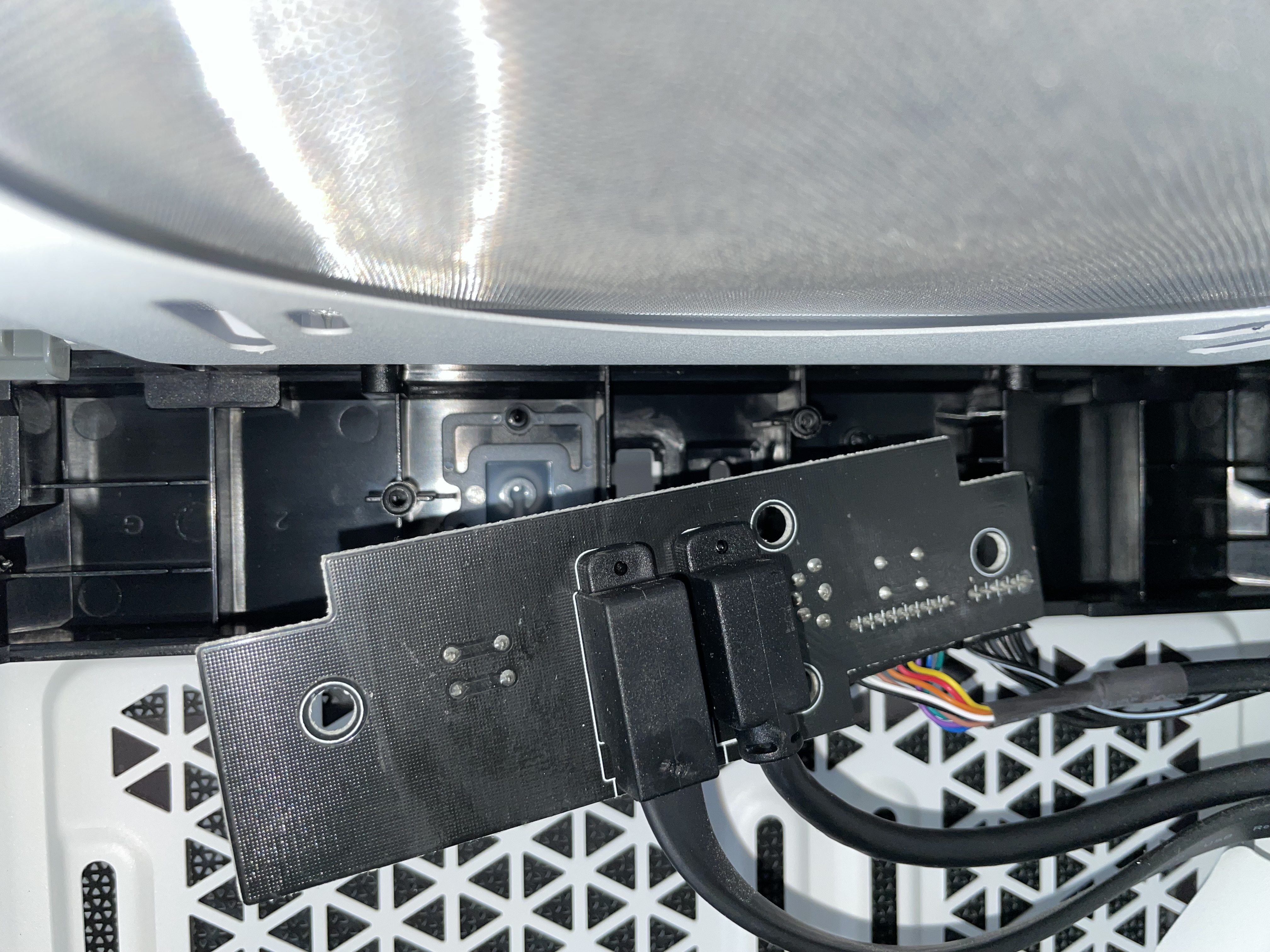

2. Localiza el módulo I/O frontal.

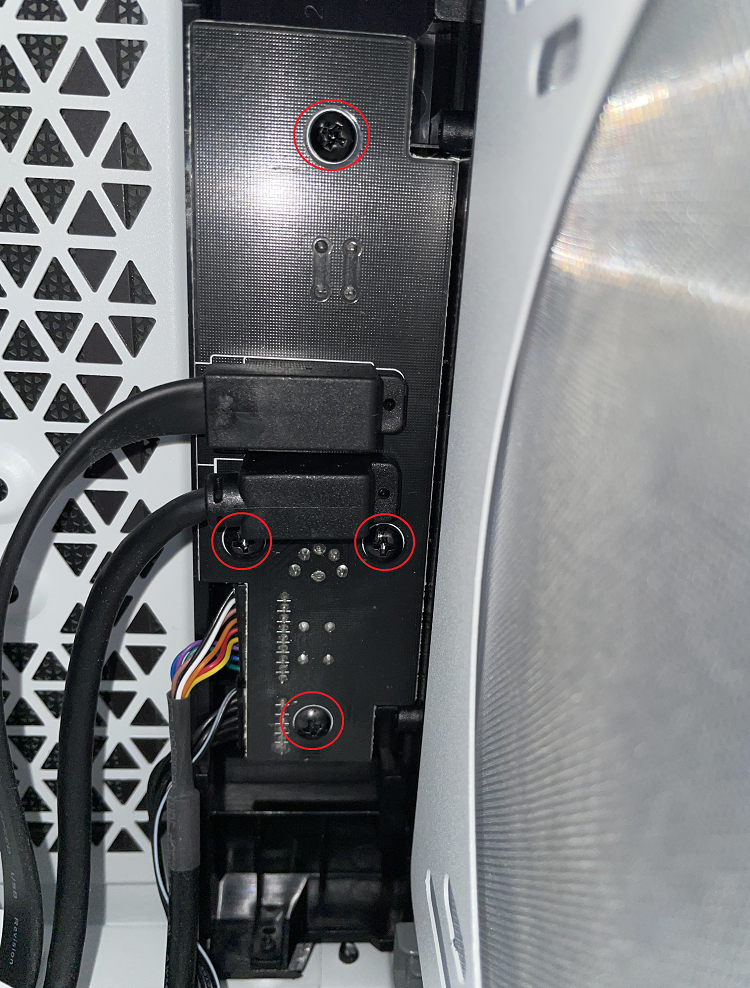

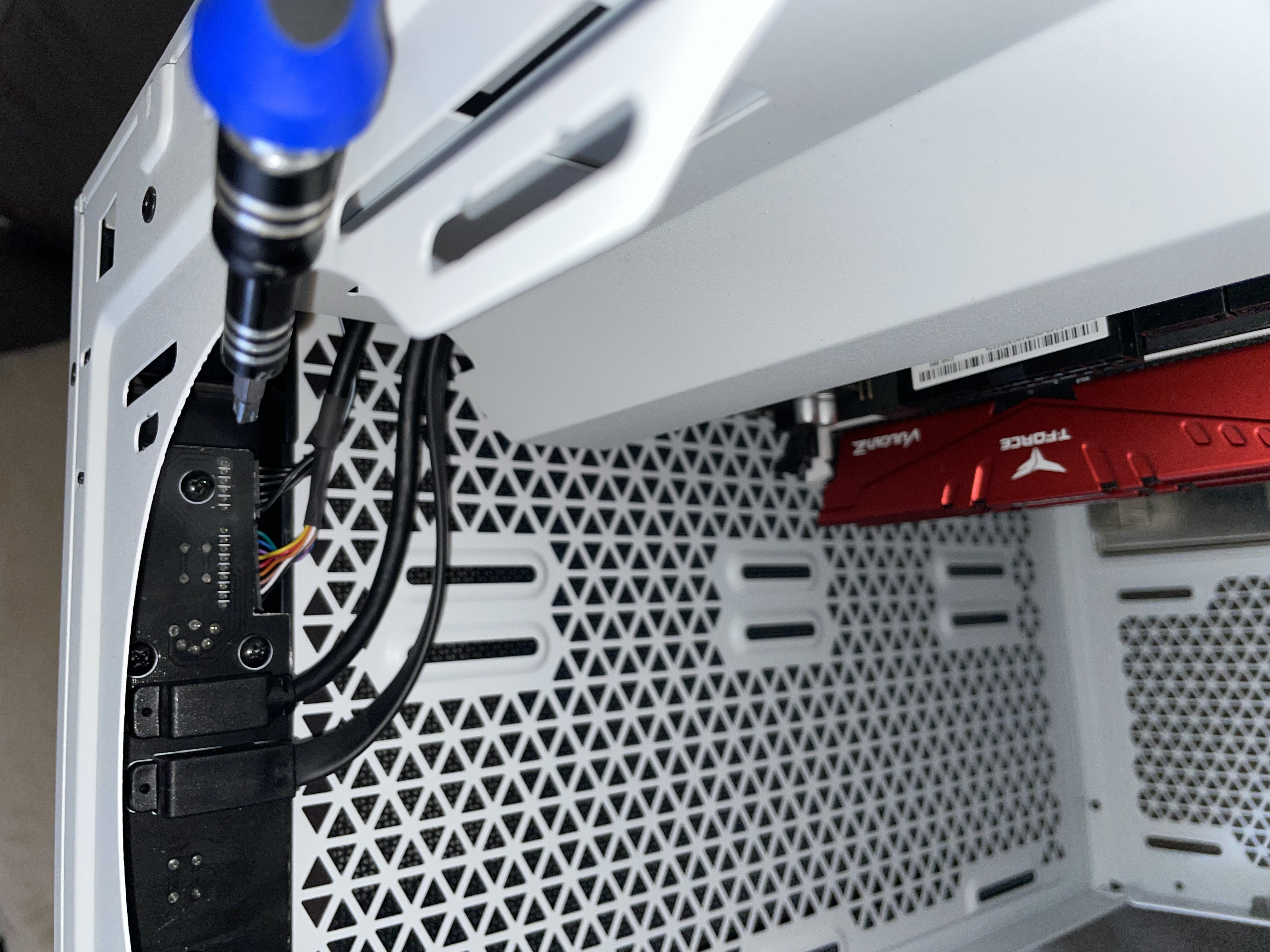

3. Utilizando un destornillador de cabeza Phillips, retira los 4 tornillos que sujetan el módulo I/O en su lugar.

4. Mueve suavemente el módulo hacia la izquierda y tira de él hacia ti al mismo tiempo.

Método 2. Útil en casos donde hay interferencias físicas de componentes (muchos ventiladores, GPU larga, cables en el camino, etc.) que podrían evitar que la mano o el destornillador accedan cómodamente al módulo I/O frontal.

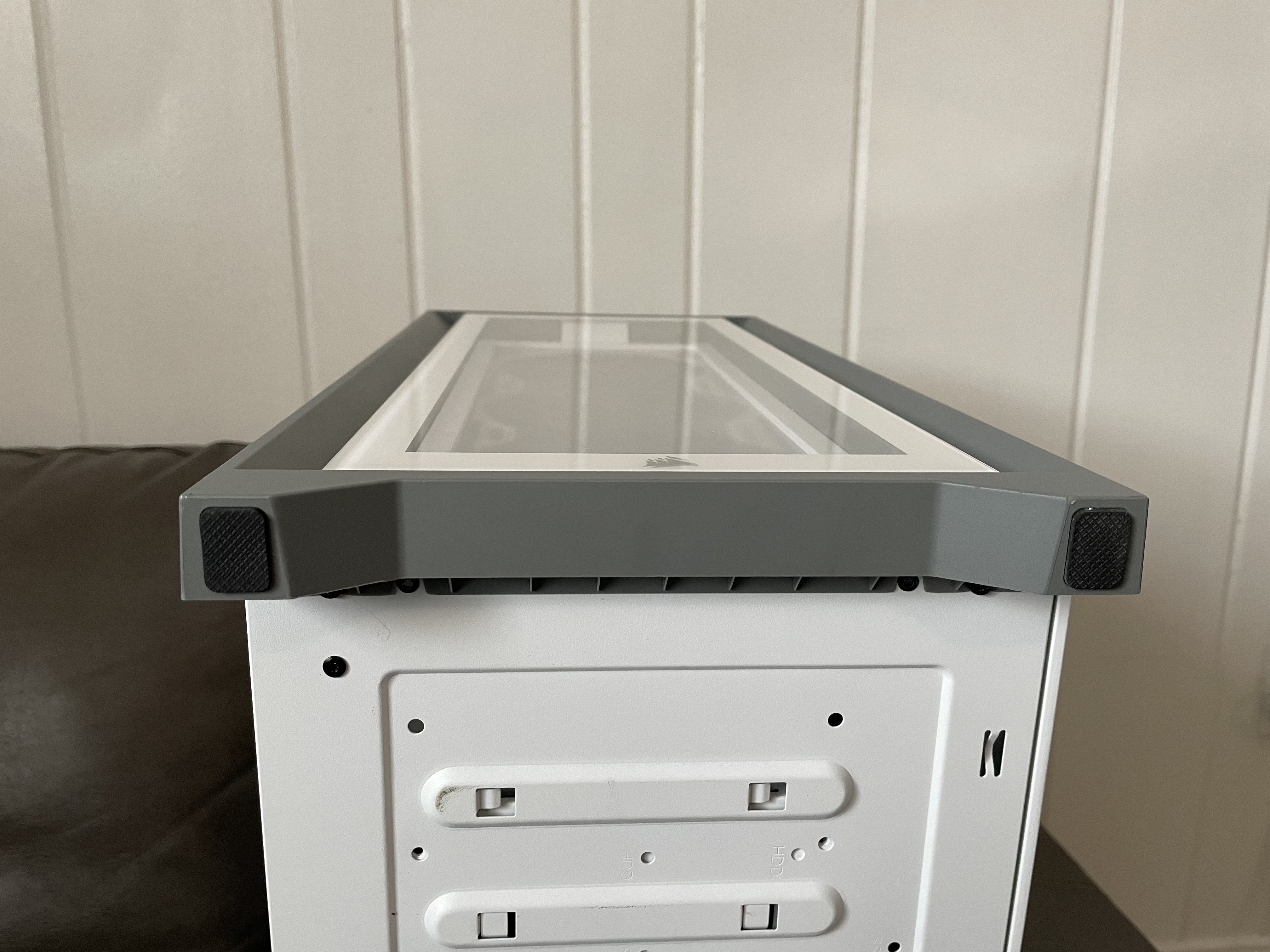

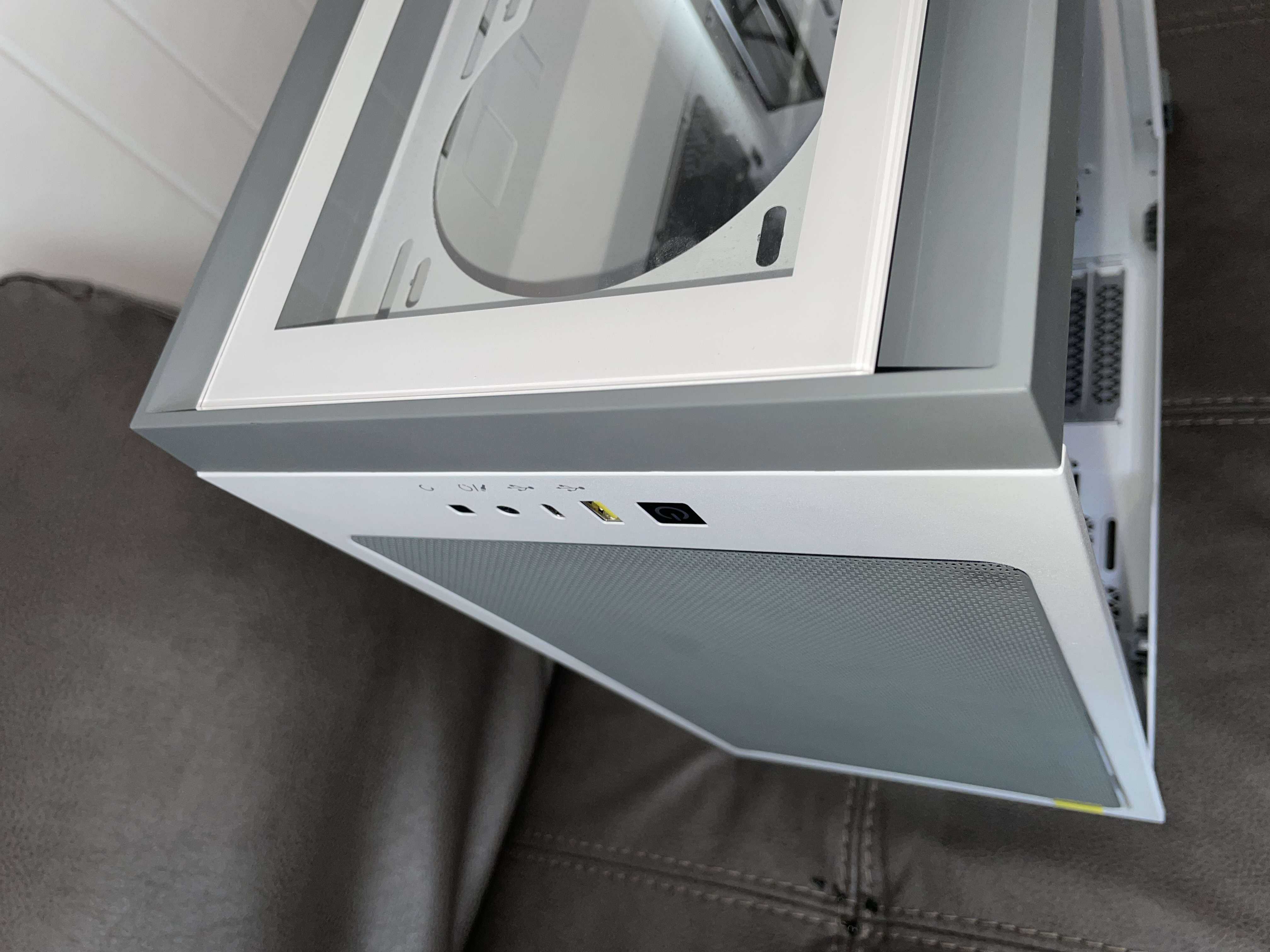

1. Coloca la caja en la parte trasera. El bisel frontal debe estar mirando hacia el techo para una operación cómoda.

2. Utilizando un destornillador de cabeza Phillips, retira los 2 tornillos que sujetan el bisel frontal en su lugar.

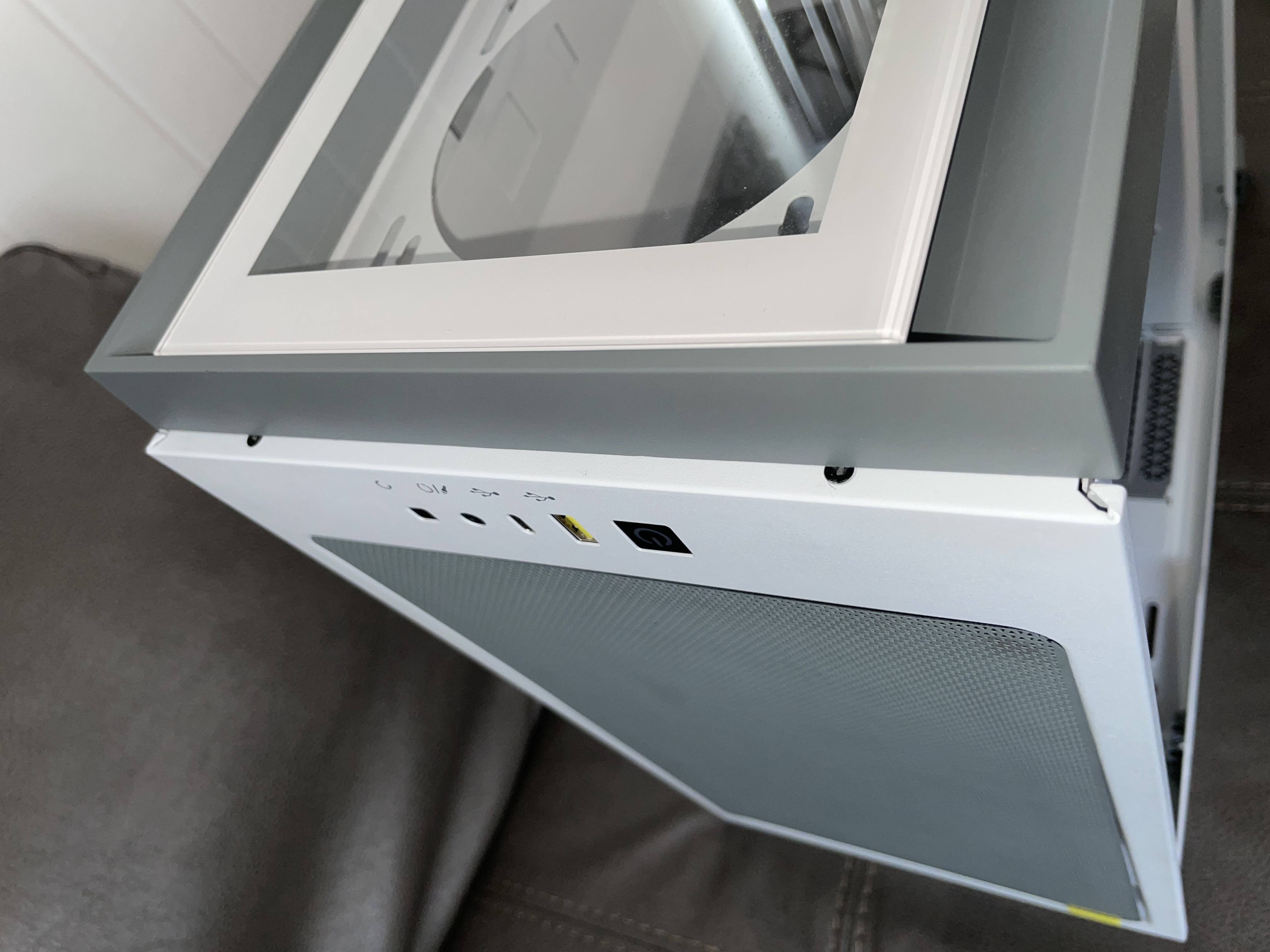

3. Observa la parte superior del bisel. Ahora puedes moverlo hacia la derecha.

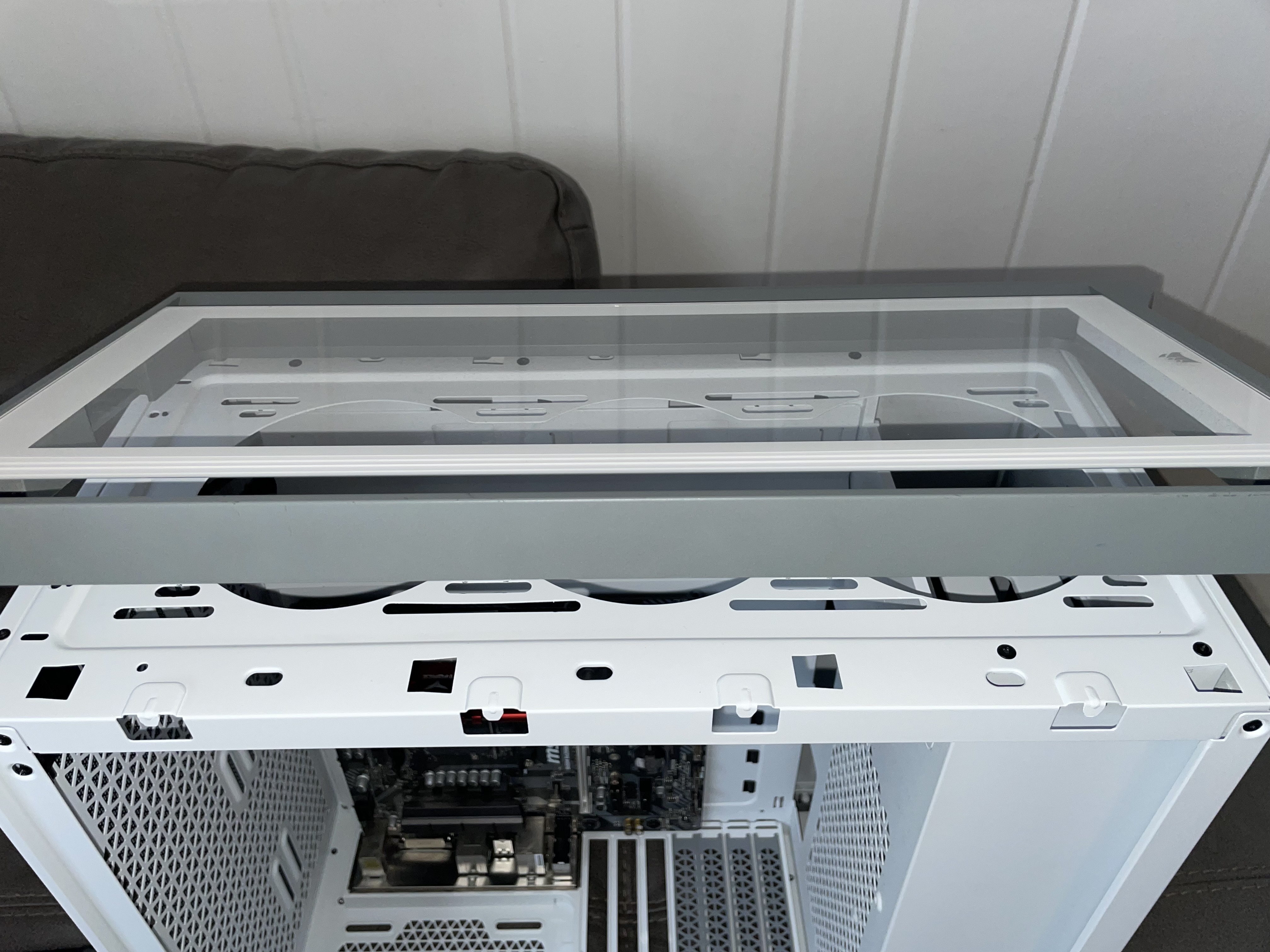

4. Levanta el bisel.

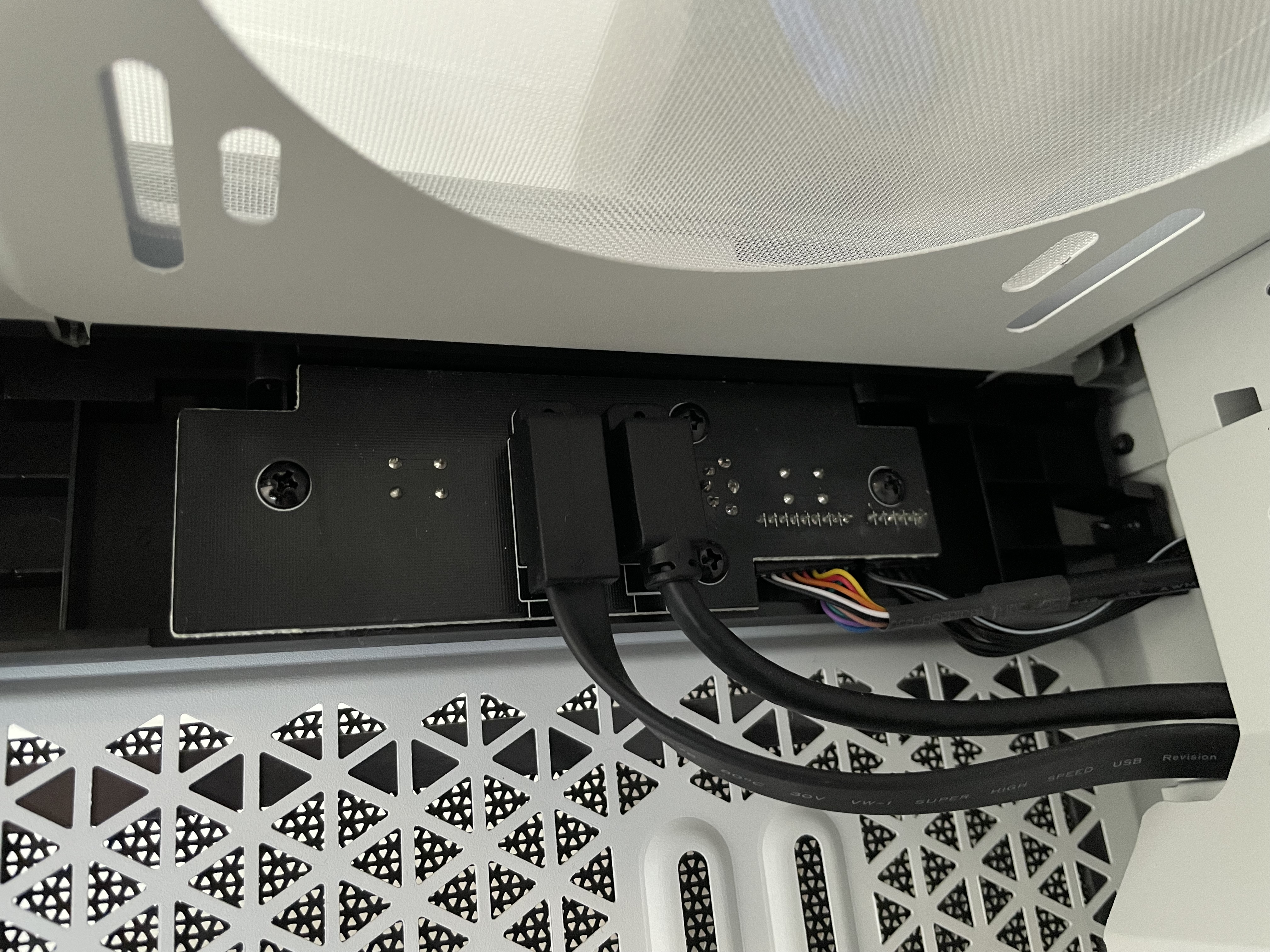

5. Ahora puedes acceder cómodamente al módulo I/O frontal.

6. Retira los 4 tornillos que sujetan el módulo I/O en su lugar.

7. Mueve suavemente el módulo hacia la izquierda y tira de él hacia ti al mismo tiempo.

¡Listo!
