Guía de reemplazo del panel frontal de E/S de 7000X/D
El Front I/O de su carcasa de la serie 7000 es un componente esencial que puede necesitar ser accedido, removido o reemplazado en ocasiones. Este artículo le guiará a través de los pasos necesarios para realizar estas tareas.
Tenga en cuenta que hay cuatro tornillos que sostienen el Front I/O en su lugar, con dos ubicados en el interior de la carcasa y dos en el exterior.
- Paso 1: Remover los Paneles Laterales
- Paso 2: Remover con Seguridad el Amarre de Cremallera
- Paso 3: Remover los Tornillos
- Paso 4: Remover el Bisel Frontal
- Paso 5: Liberar el Bisel Frontal y Remover los Tornillos Restantes

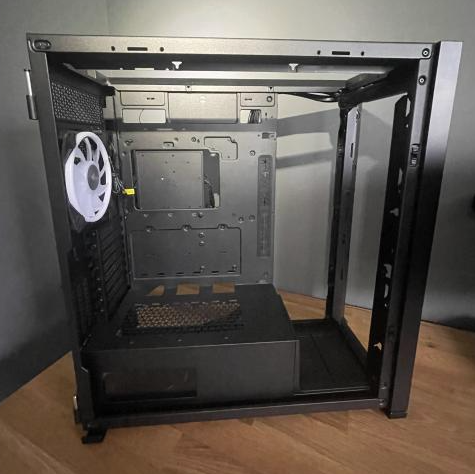

Paso 1: Remover los Paneles Laterales
Para facilitar la manipulación de la carcasa, se recomienda remover tanto los paneles Izquierdo como Derecho. Esto proporcionará un mejor acceso al área del Front I/O. Consulte las imágenes a continuación para obtener asistencia visual.

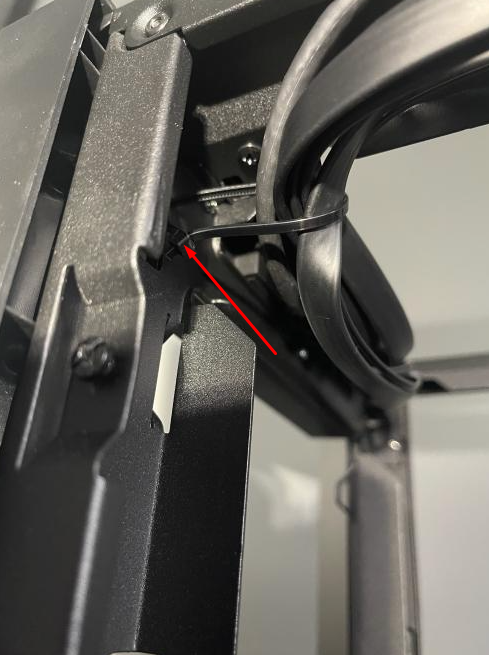

Paso 2: Remover con Seguridad el Amarre de Cremallera
Para acceder a uno de los tornillos que sostienen el Front I/O en su lugar, es necesario remover con seguridad el amarre de cremallera. Tenga cuidado para evitar cualquier daño durante este paso.

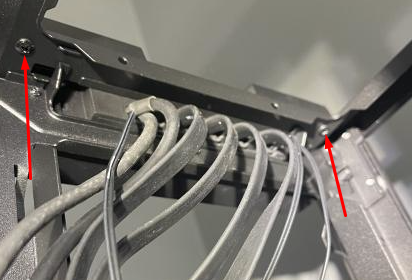

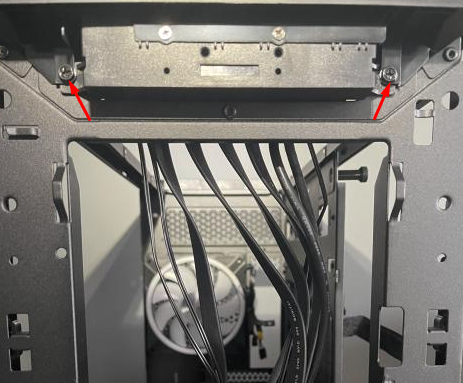

Paso 3: Remover los Tornillos
Localice y remueva los dos tornillos resaltados en la imagen a continuación. Estos tornillos mantienen el Front I/O firmemente en su lugar.
Paso 4: Remover el Bisel Frontal
Ahora, centrémonos en remover el bisel frontal de la carcasa. Comience por remover los pies frontales ubicados en la parte inferior de la carcasa. Esto le permitirá remover completamente el bisel frontal.

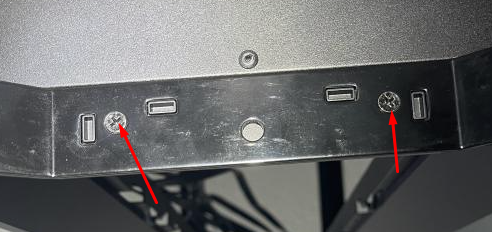

Paso 5: Liberar el Bisel Frontal y Remover los Tornillos Restantes
Tire suavemente hacia arriba y hacia abajo del bisel frontal hasta que se libere por completo. Una vez que el bisel frontal esté removido, puede dirigir su atención a los tornillos mostrados en la imagen a continuación. Localice y remueva los dos tornillos representados en la imagen. Estos tornillos son responsables de asegurar el Front I/O.
