CORSAIR ONE: Cómo reemplazar el SSD en tu Corsair One
Esta guía es para reemplazar un SSD M.2 que está montado en la parte trasera de la placa base de Corsair One. No garantiza que haya un M.2 en la parte posterior de la placa base, ya que no todos los sistemas Corsair One tienen un M.2 en la parte posterior de la placa.
- Antes de comenzar
- Consejos y mejores prácticas
- Cómo acceder al SSD
- Notas para el reensamblaje del sistema
Antes de comenzar
Para este proceso necesitarás lo siguiente:
- Destornillador Phillips PH2
- Destornillador Phillips PH1 (La mayoría de los kits de reparación de destornilladores multiusos tendrán las puntas o destornilladores apropiados.)
- Alicates de corte, cortadores de alambre o tijeras (para cortar bridas precableadas)
- Pasta térmica
- Pinzas (algunos lugares son difíciles de alcanzar con la mano)
- Bridas precableadas
- Mesa o superficie sólida para trabajar (no se recomienda la alfombra)
Abrir tu sistema no anulará la Garantía Limitada de Corsair, pero cualquier daño causado por el usuario no estará cubierto por la garantía. Utiliza las herramientas correctas para la tarea y trabaja en una superficie estable con espacio para colocar los componentes mientras trabajas.
Consejos y mejores prácticas
A medida que avances en cada paso del proceso de reparación, se recomienda encarecidamente que tomes una foto similar a las proporcionadas. A medida que retires los tornillos, también puedes colocarlos en una bandeja o bolsa etiquetada para el paso en el que se retiraron. Esto puede asegurar que tengas referencias de cada paso para tu sistema exacto y te ayudará a recordar dónde van los tornillos al volver a ensamblar el sistema.
Puede haber bridas precableadas para quitar al abrir el sistema para esta reparación, pero algunos sistemas no tendrán bridas precableadas para quitar. El sistema utilizado para esta guía no tenía bridas precableadas para quitar. Al volver a ensamblar el sistema, puedes optar por reinstalar cualquier brida precableada que hayas tenido que quitar, pero esto no es obligatorio.
El Paso 4 es muy recomendable, pero no obligatorio. Consiste en retirar el bloque AIO de la GPU de la tarjeta gráfica, limpiar la pasta térmica actual, aplicar nueva pasta térmica y volver a colocar el bloque AIO. Esto ayudará a mantener el rendimiento de enfriamiento de tu sistema en su mejor nivel.
Cómo acceder al SSD

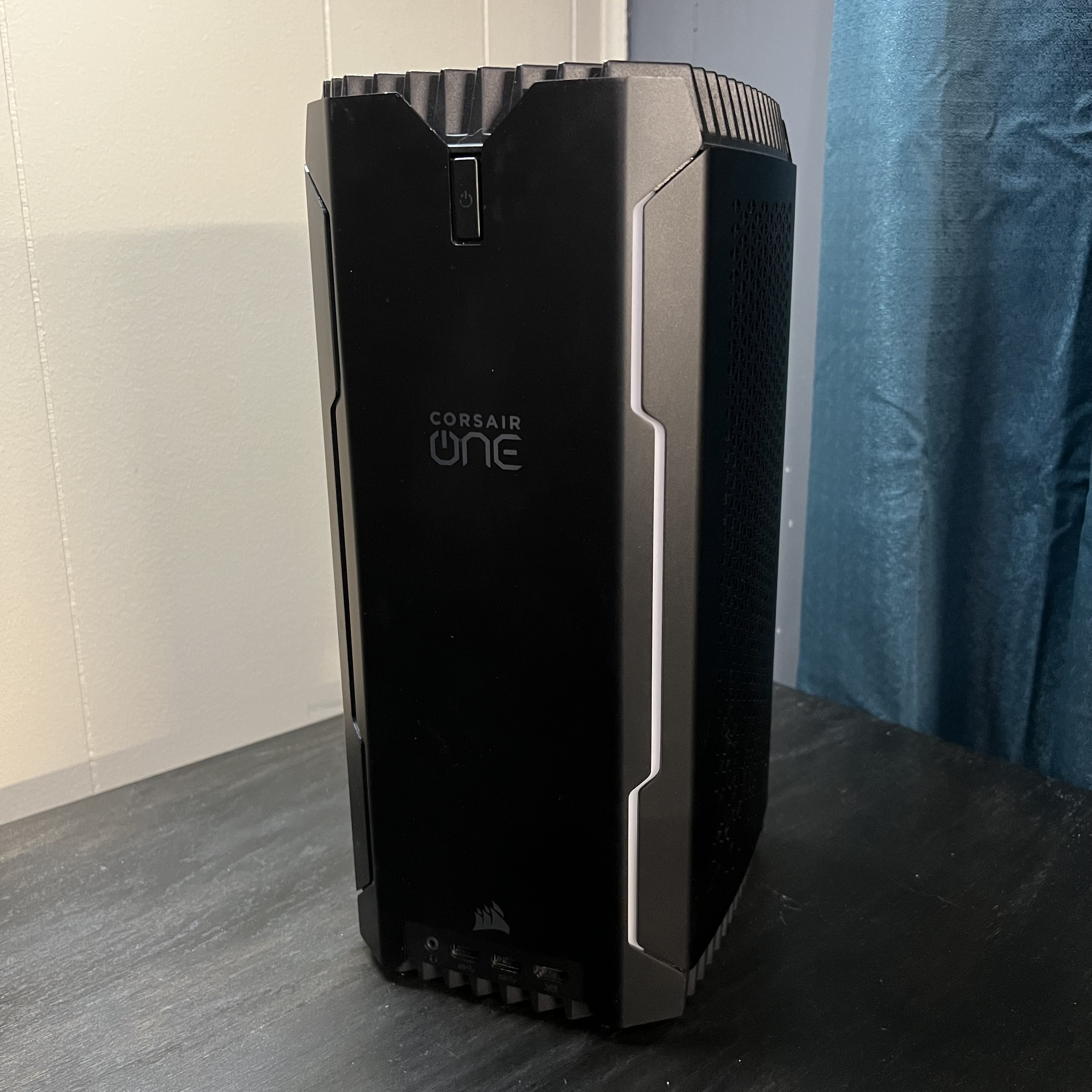

Paso 1: Prepara tu espacio de trabajo y sistema.
Se recomienda encarecidamente no realizar este trabajo en alfombras, tapetes o escritorios de vidrio. Se prefieren alfombrillas grandes para ratón en un escritorio, o en un escritorio de madera. Asegúrate de quitar todas las antenas, dongles USB y conectores.
Paso 2: Retira la rejilla superior.

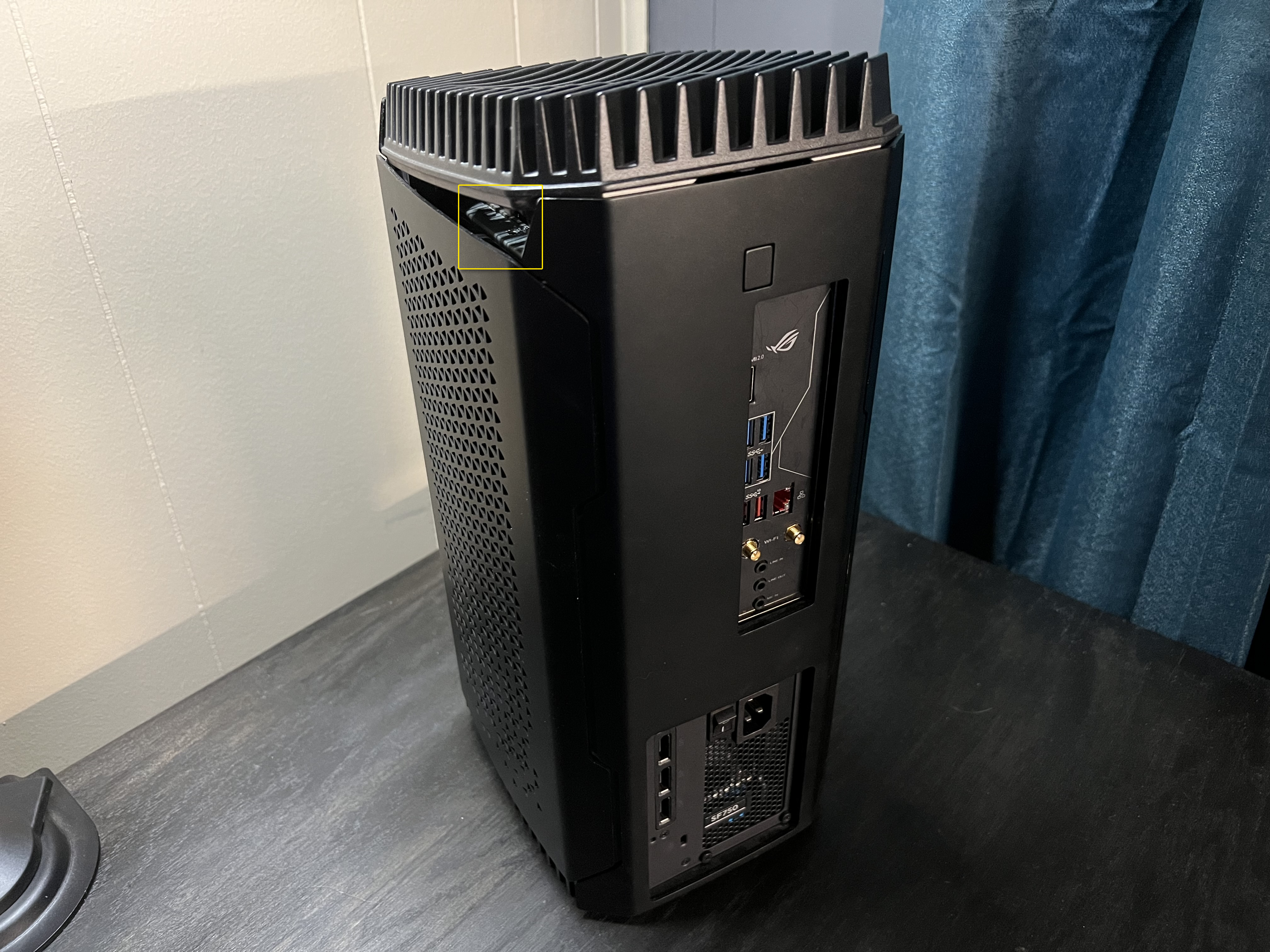

htmlLa parrilla superior se elevará ligeramente una vez presionada lo suficiente. Una vez que se haya liberado la parrilla superior, levantarás la parrilla.

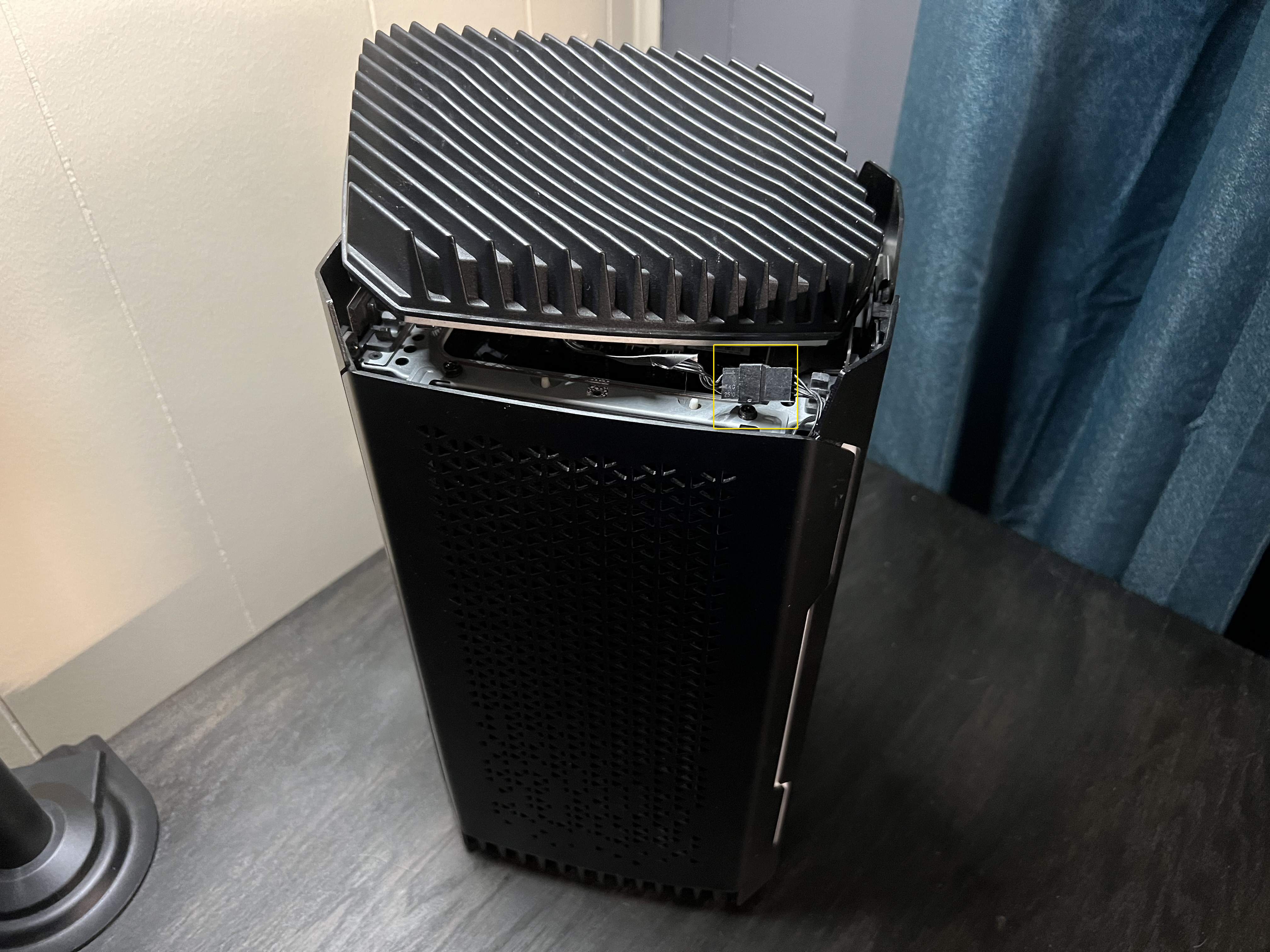

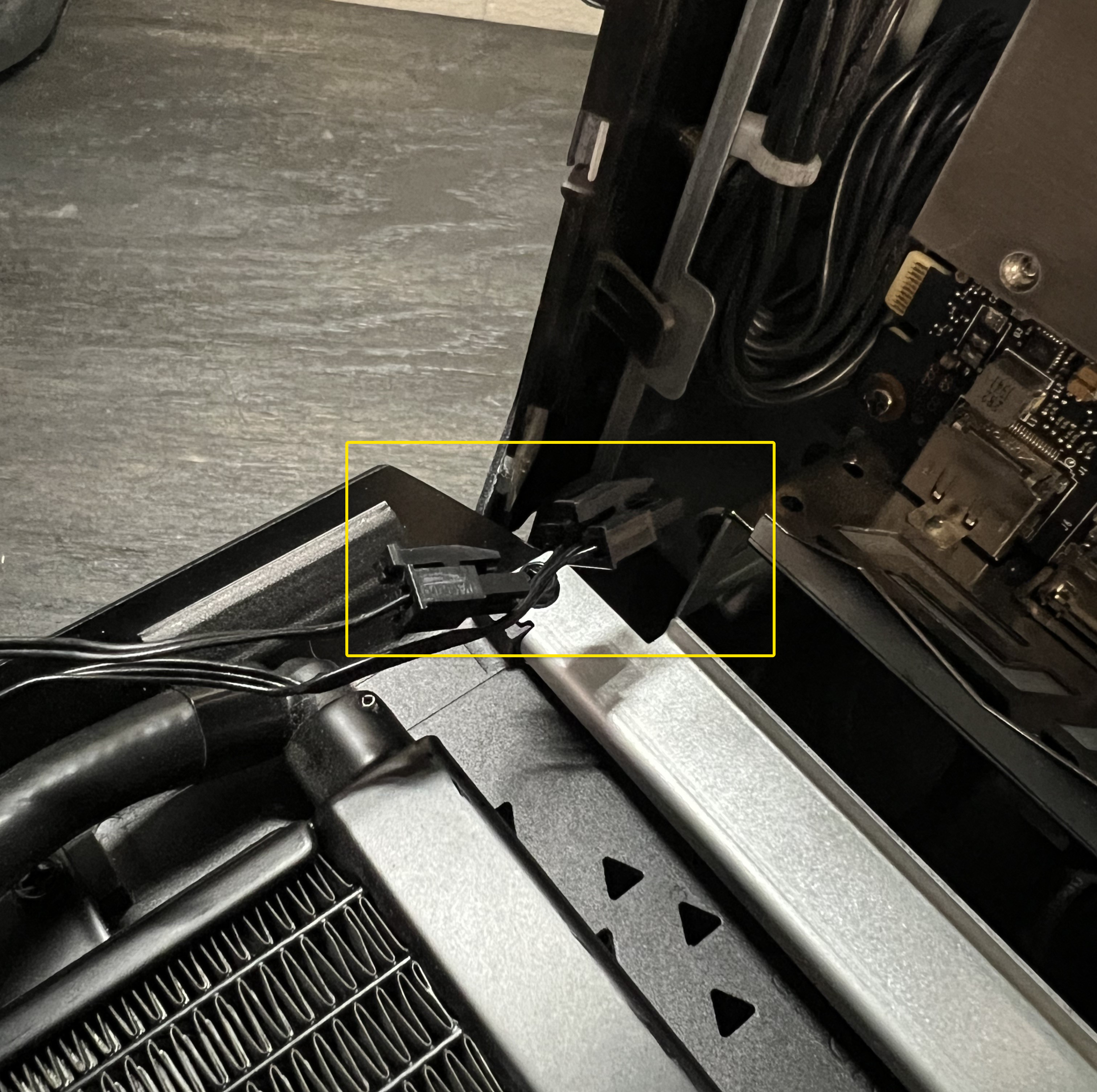

Hay un cable del ventilador que sale de la parrilla superior que debe desconectarse antes de quitar completamente la parrilla superior.
Paso 3: Retira el panel lateral

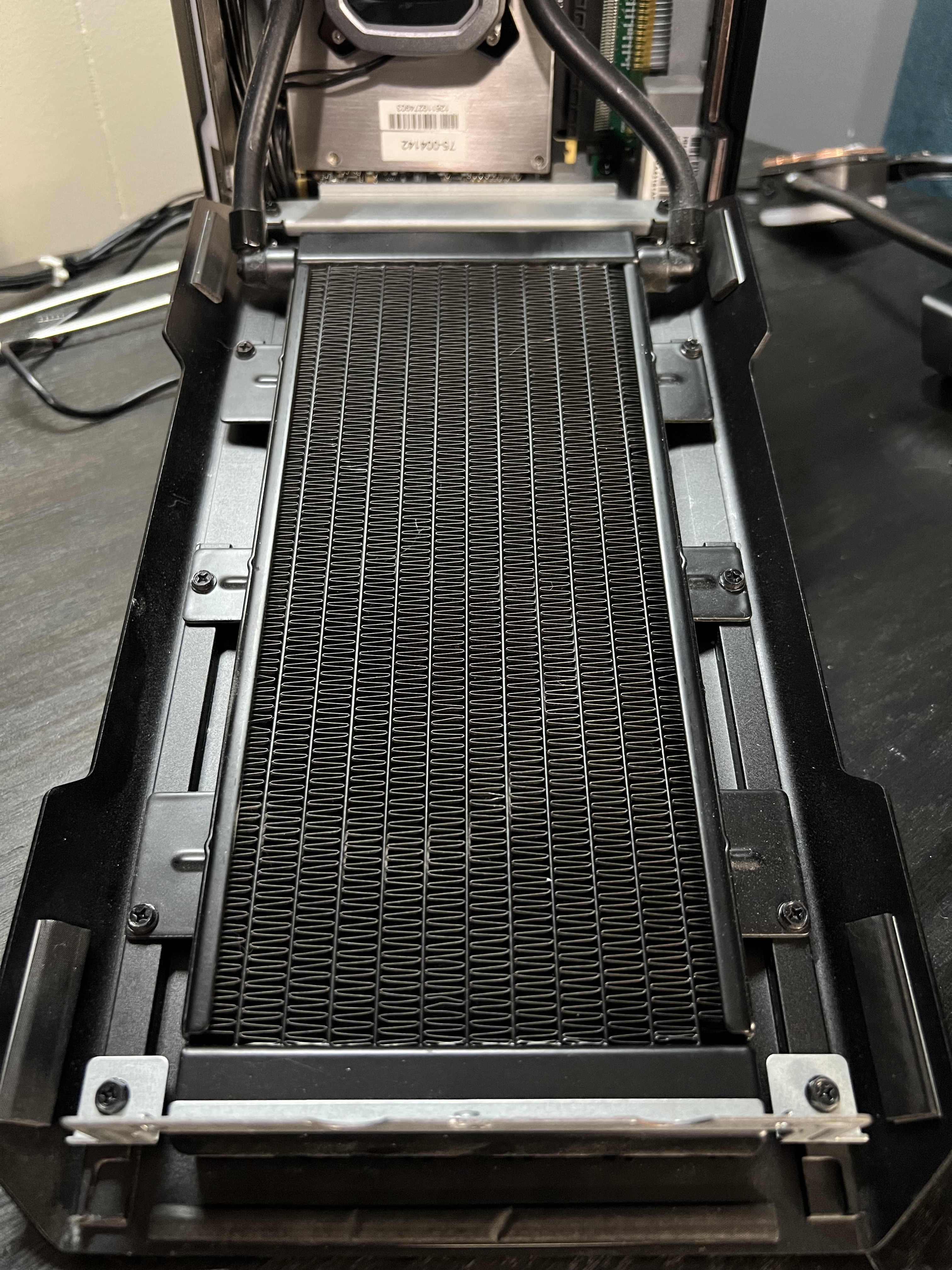

Ten en cuenta que hay un radiador unido al panel lateral, así que ten cuidado.

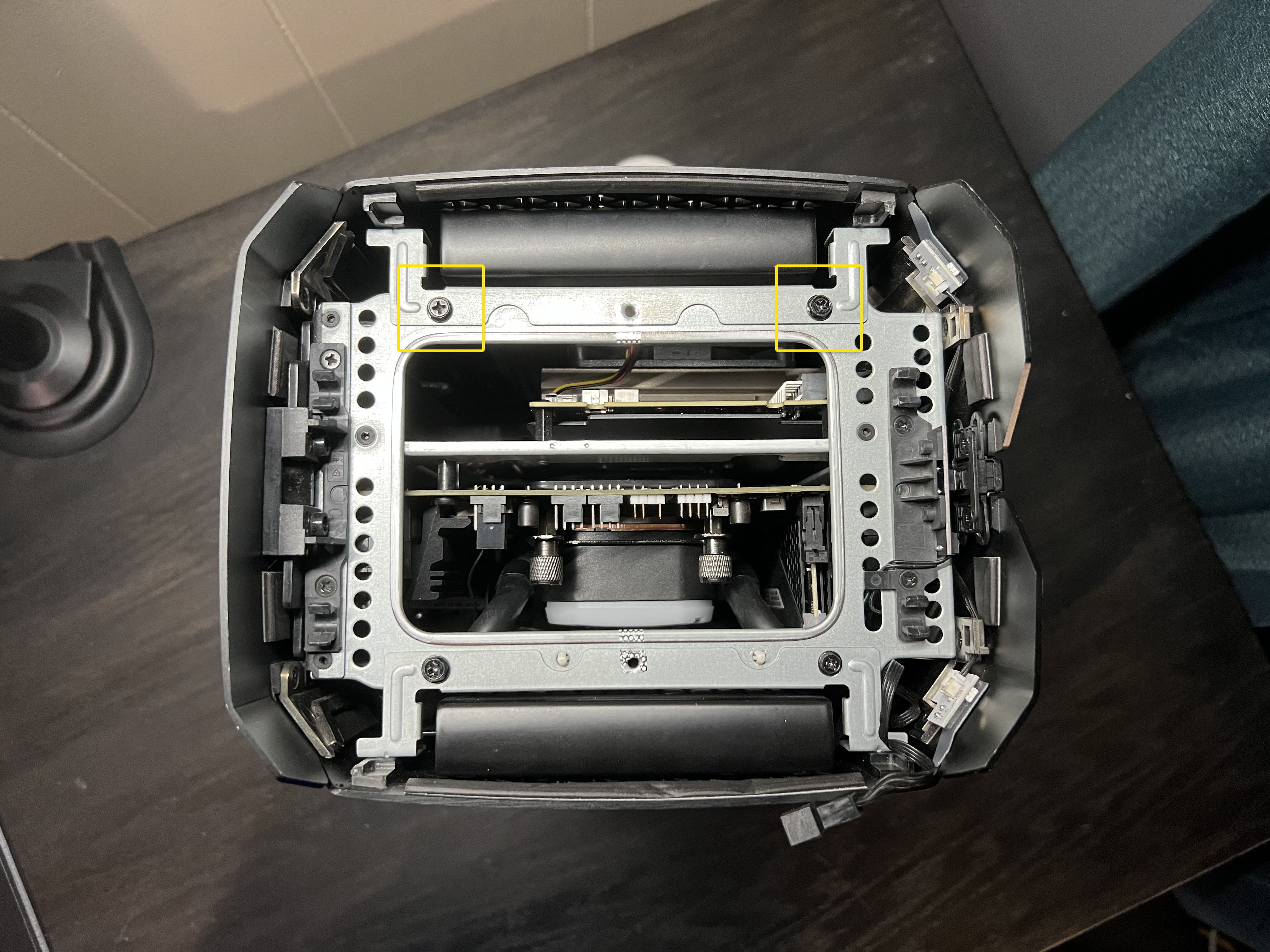

Una vez que se retire la parrilla superior, se revelarán 4 tornillos. Retira los dos tornillos indicados. Una vez retirados los tornillos, agarra la parte superior del panel lateral y tira suavemente hacia arriba. El panel lateral se desprenderá.
Las mangueras del radiador permitirán que el panel lateral se coloque lo suficiente para quitar el enfriador de la tarjeta gráfica. Quitar el enfriador de la tarjeta no es estrictamente necesario, pero hará que los siguientes pasos sean más manejables. Asegúrate de tener pasta térmica lista antes de quitar el enfriador.
Paso 4: Retira el enfriador AIO de la GPU (opcional)

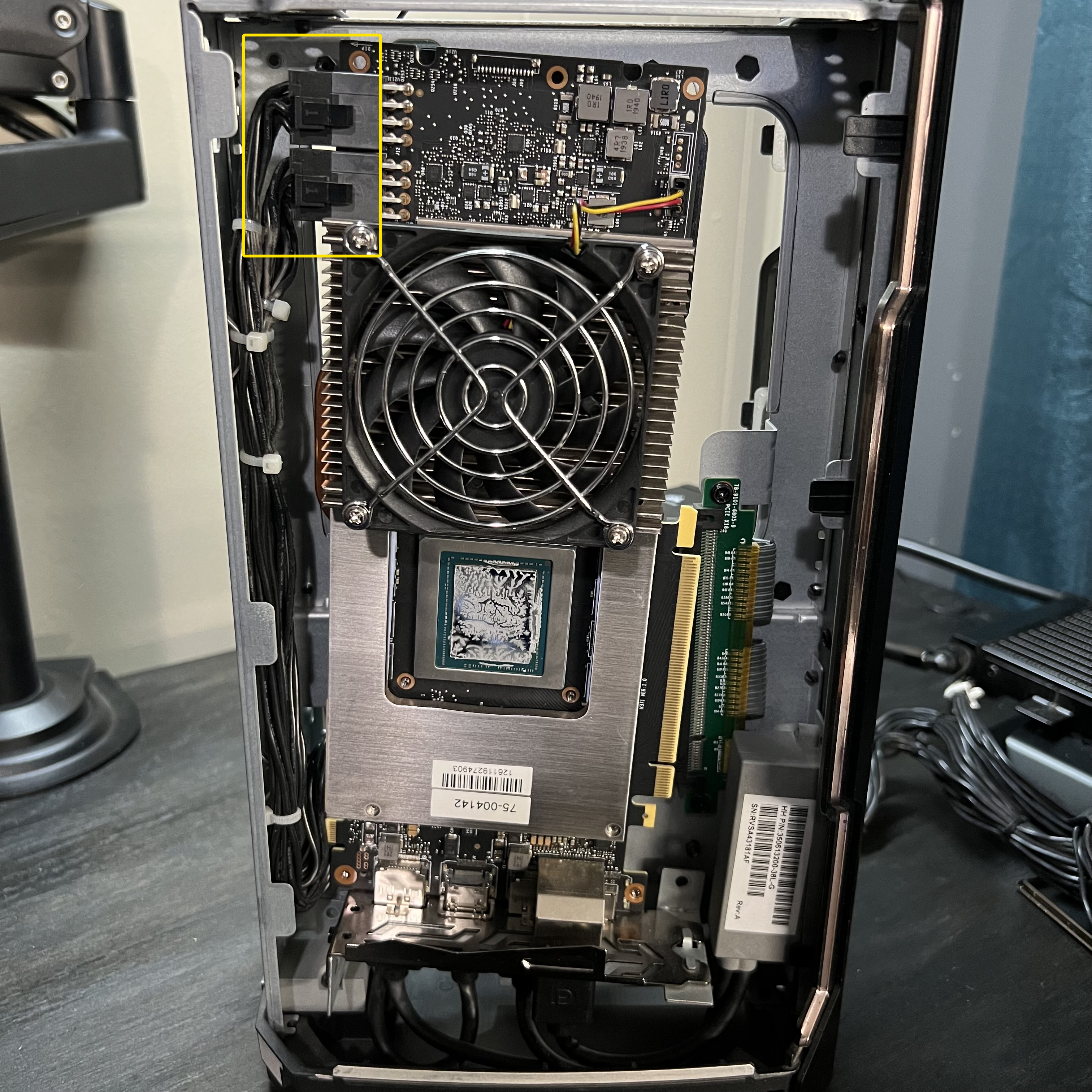

Hay dos cables que salen del enfriador AIO de la GPU. Estos deberán ser desconectados si decides quitar el enfriador AIO de la GPU del sistema.

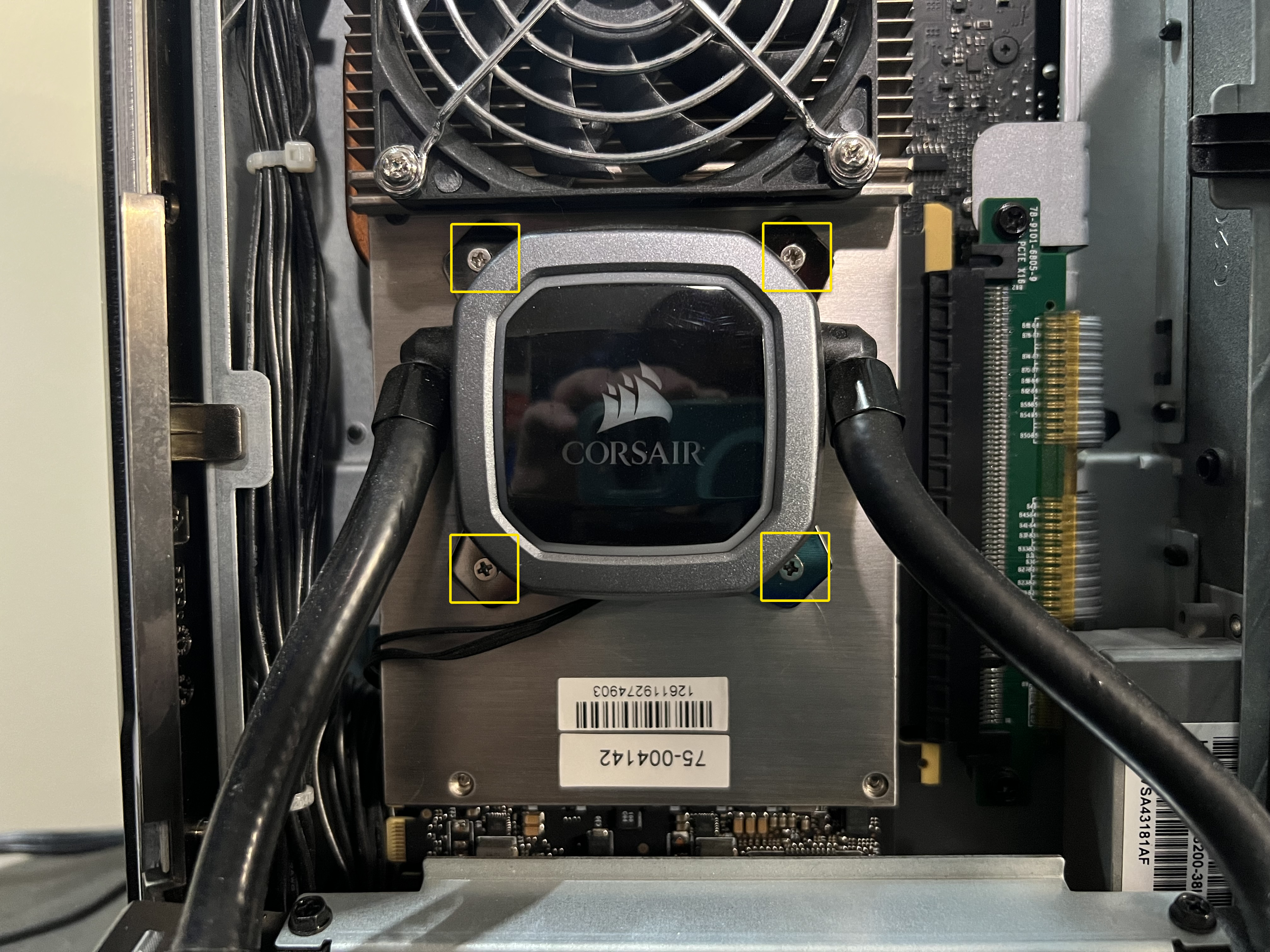

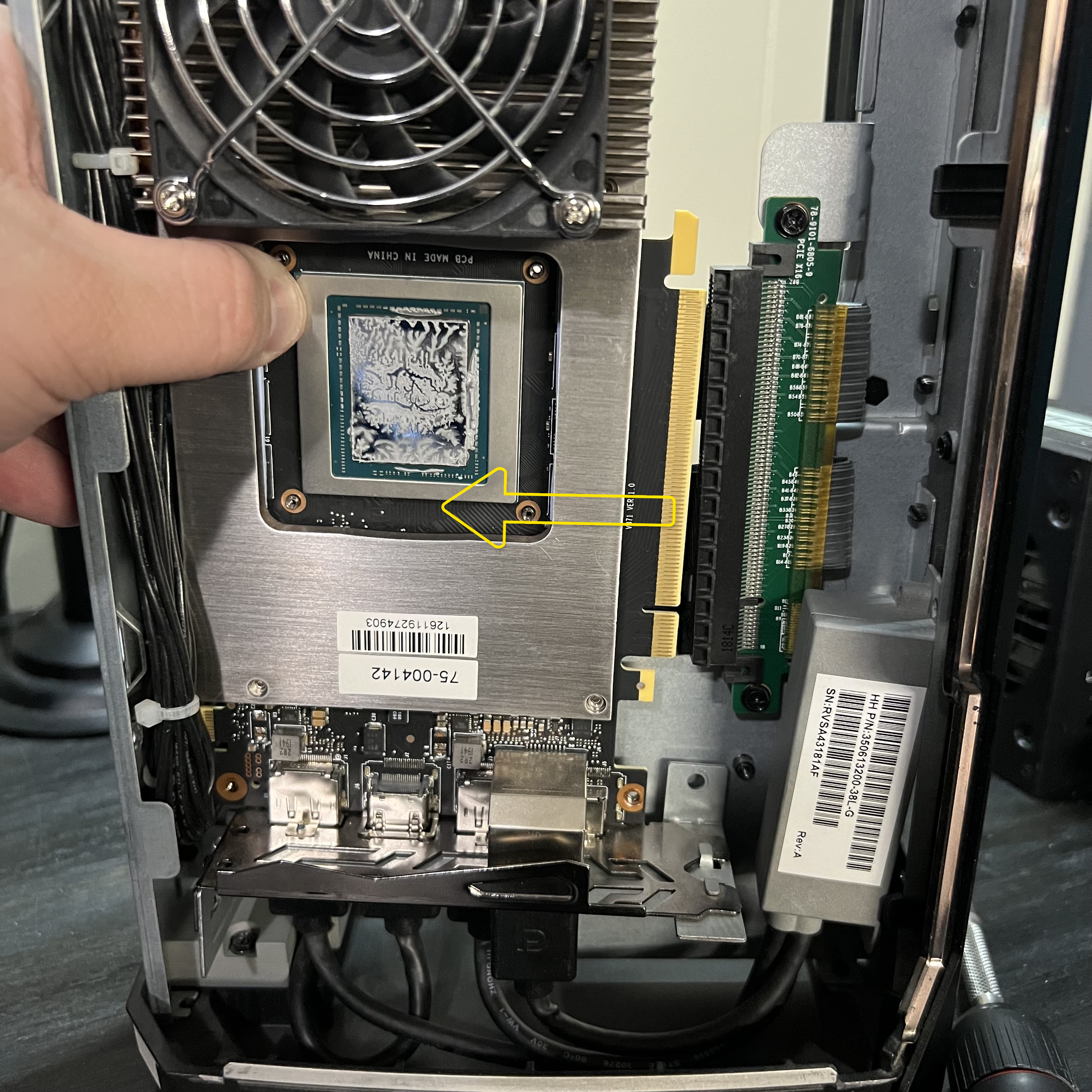

El enfriador AIO de la GPU está sujeto por 4 tornillos. Retíralos en rotación, aflojando parcialmente cada tornillo antes de pasar al siguiente.
Paso 5: Retira la GPU

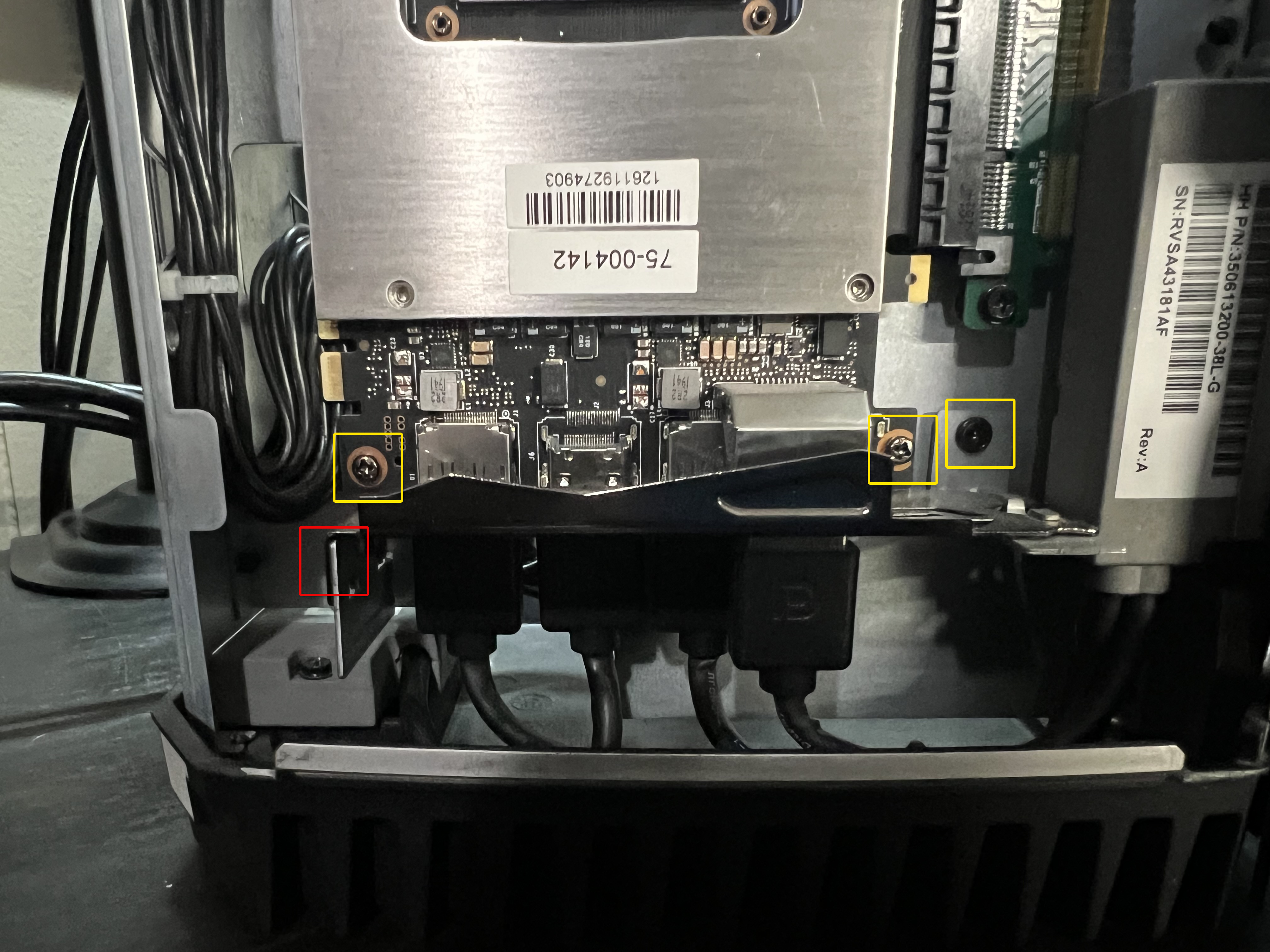

Retira los cuatro tornillos indicados que sujetan la GPU en la parte inferior de la carcasa. El tornillo en la parte inferior izquierda marcado en rojo indica el tornillo que sujeta el soporte a la carcasa. Esto no indica el tornillo de mariposa que sujeta la tarjeta en el soporte PCIe.

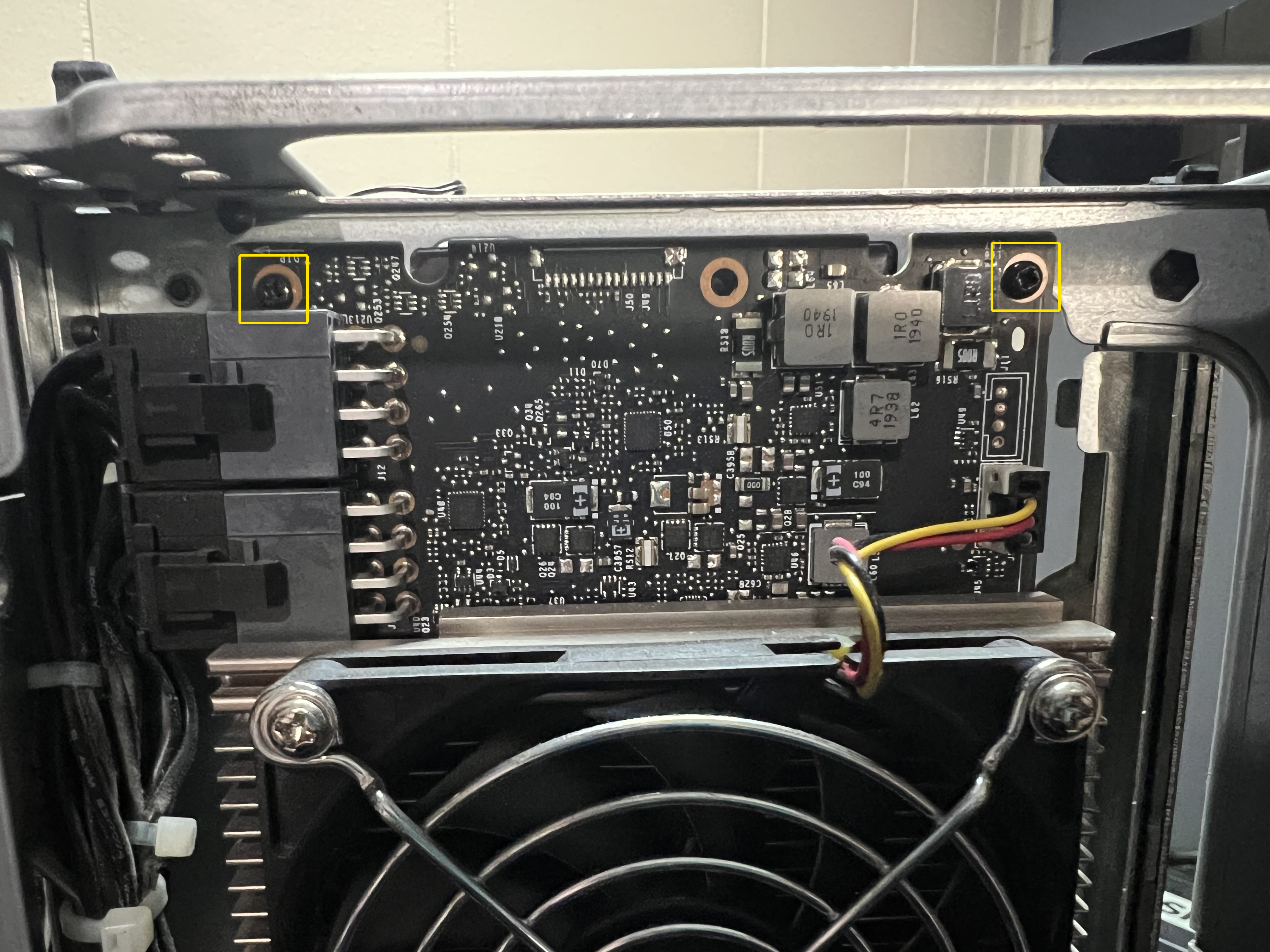

A continuación, retira los dos tornillos indicados en la parte superior que sujetan la GPU.
Una vez retirados estos tornillos, retira la tarjeta del cable extensor PCIe como se muestra a continuación.
Una vez que la tarjeta esté libre del cable extensor PCIe, desplaza la tarjeta hacia la derecha y desconecta los conectores de alimentación PCIe.

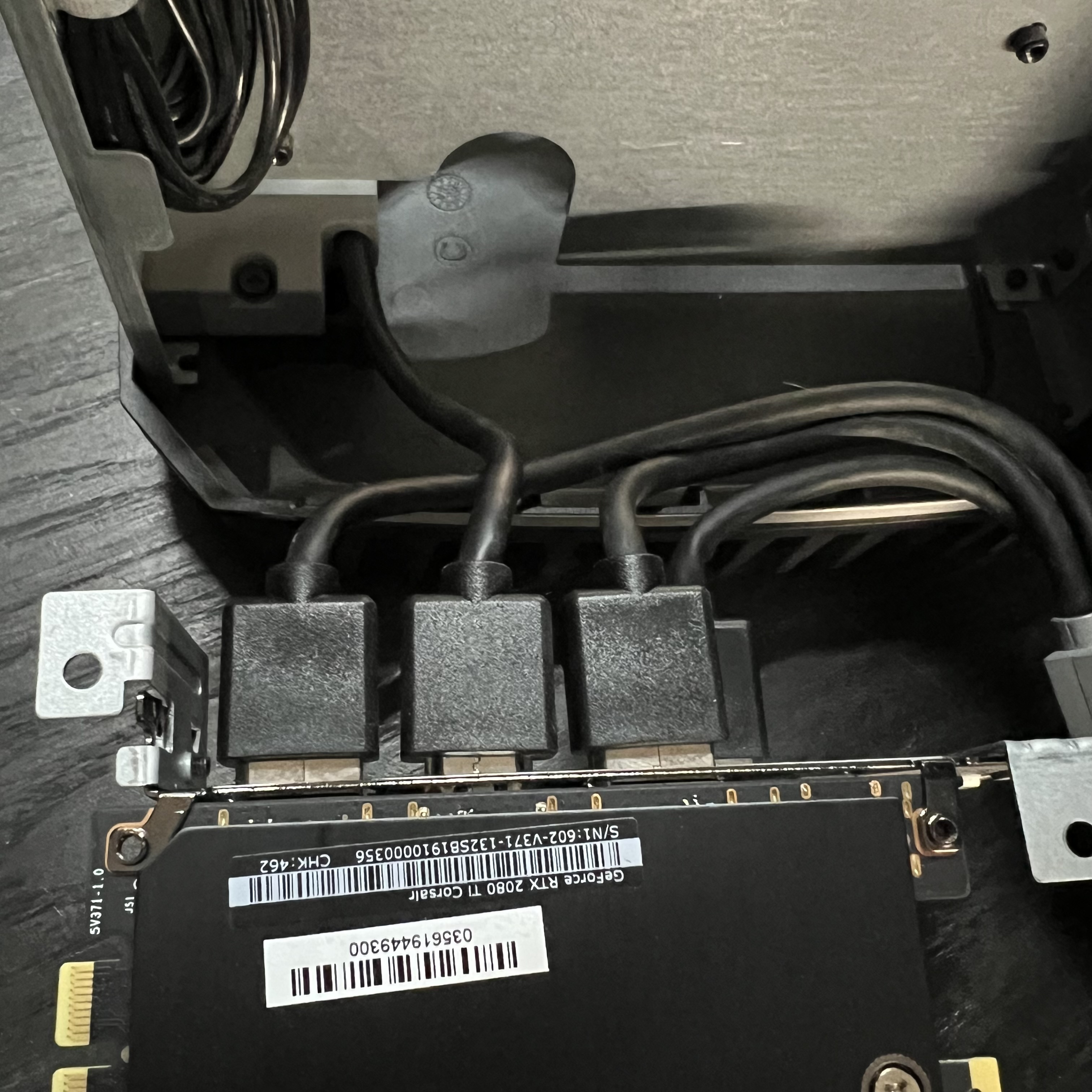

Ahora la tarjeta se puede girar de manera similar al panel lateral. Hay varios cables de pantalla conectados, por lo que el soporte PCIe debe retirarse con la tarjeta. Uno de estos cables puede ir hacia la parte delantera de la carcasa. Por eso se prefiere quitar el enfriador AIO de la GPU.
Si quitaste el enfriador, estos cables de pantalla pueden permanecer conectados, pero asegúrate de no tirar de ellos ya que esto puede dañar la tarjeta gráfica o los propios cables.
Paso 6: Accede al M.2
Con la tarjeta gráfica retirada, finalmente podrás ver el puerto M.2 en la parte trasera de la placa base. Algunas placas pueden tener la ranura posicionada de manera que se pueda acceder, mientras que en otras será necesario retirar el cable del Riser PCIe para alcanzar el tornillo o incluso la unidad en la ranura M.2.

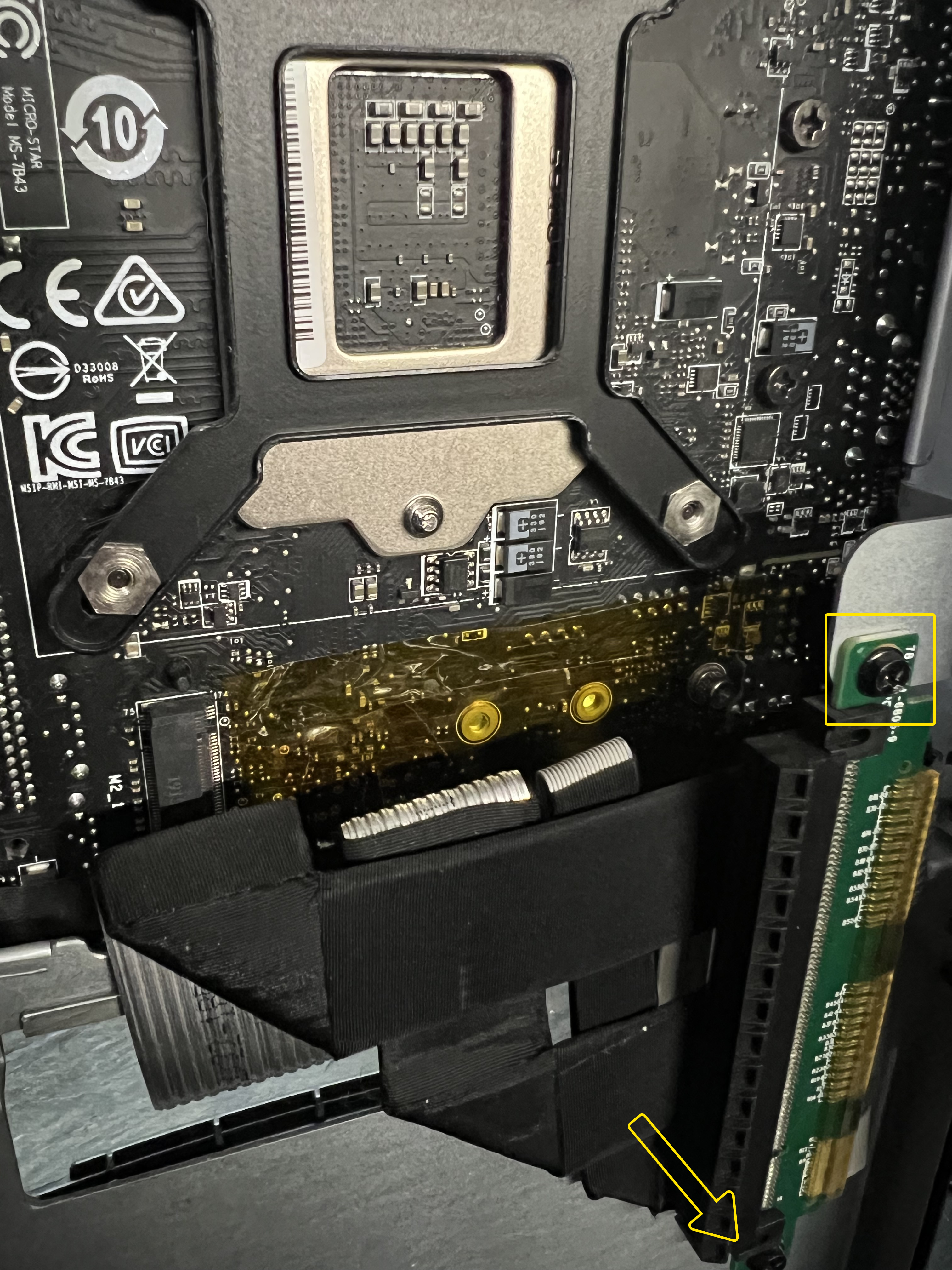

Retira los dos tornillos indicados para acceder al tornillo de montaje del M.2 y al puerto M.2.

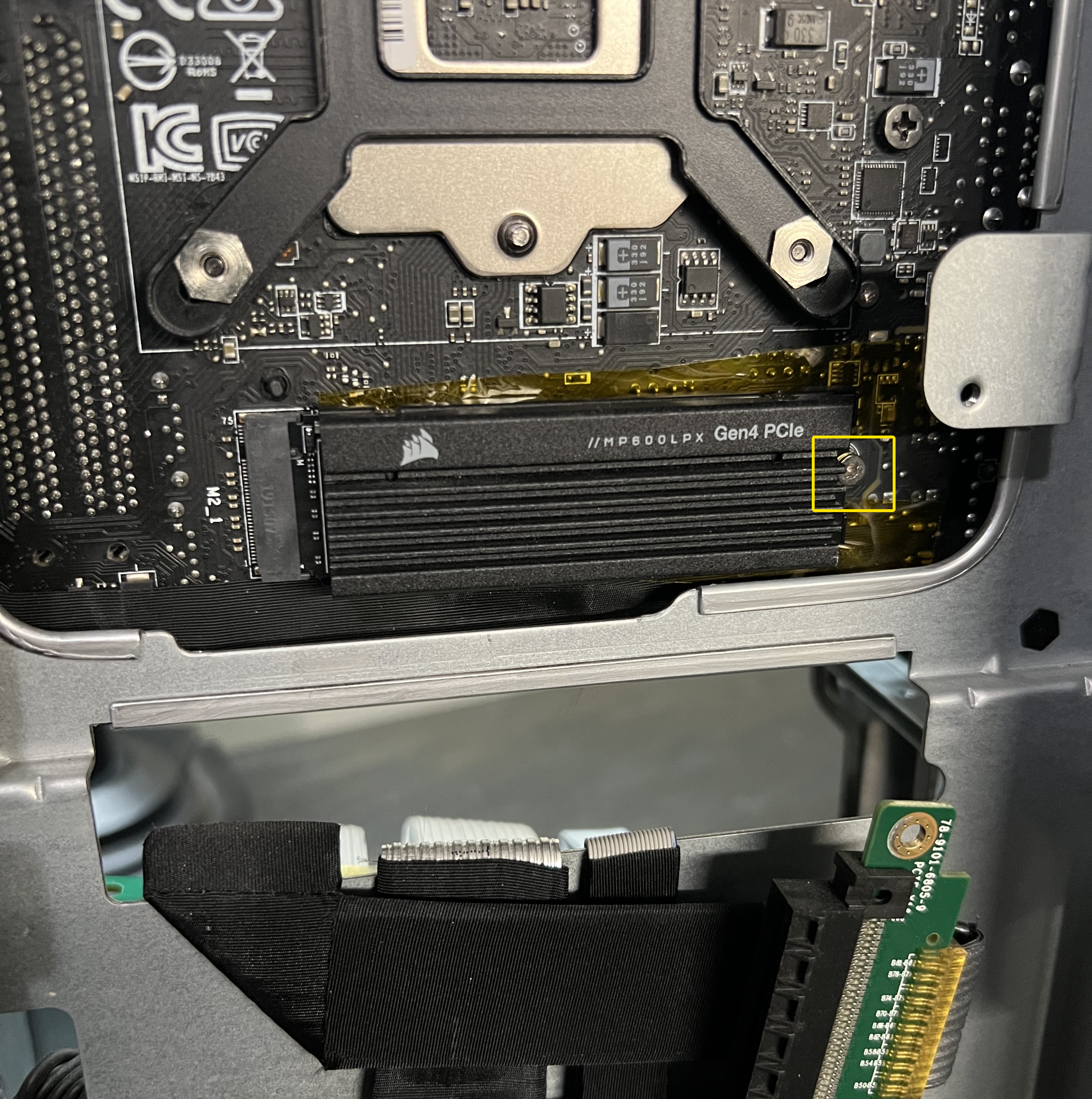

Con el Riser PCIe retirado, podemos acceder al tornillo de montaje del SSD indicado a continuación. Retira este tornillo y reemplaza la unidad.
Notas para el reensamblaje del sistema
¡Y listo! ¡Felicidades, has reemplazado el SSD en tu Corsair One. El proceso a partir de aquí será cada paso en reversa. Consulta los Consejos y Mejores Prácticas en la parte superior de la guía para simplificar el reensamblaje.
Si retiraste el enfriador AIO de la GPU en el Paso 4....

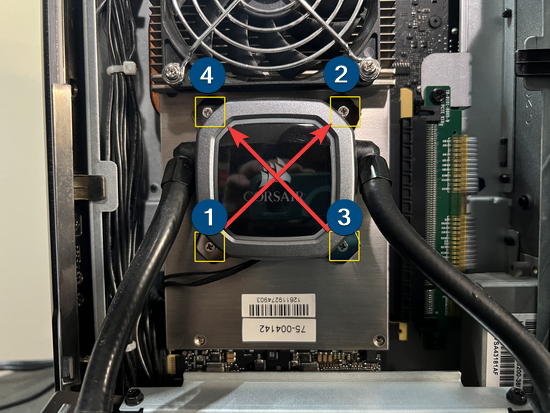

Se recomienda un patrón en cruz para evitar daños a la GPU. Al reinstalar el enfriador, deberás limpiar cualquier pasta térmica y aplicar nueva antes de instalar.
Reemplaza cada tornillo en rotación y gira unos cuantos turnos antes de pasar al tornillo en diagonal al Alojamiento de la Bomba. Repite esto hasta que los 4 tornillos estén apretados.
No es necesario aplicar mucho torque para apretar completamente estos tornillos. Detente una vez que ya no puedan girar con los dedos en el destornillador.
