Montar un refrigerador Pro XT o Platinum

La mayoría de los nuevos refrigeradores líquidos de Corsair son compatibles con el socket AM4 de AMD directamente. No es necesario utilizar el Kit de Soporte de Retención AMD AM4 si tienes uno de los siguientes refrigeradores:

• iCUE H100i Elite Capellix
• iCUE H115i Elite Capellix
• iCUE H150i Elite Capellix
• iCUE H100i Pro XT
• iCUE H115i Pro XT
• iCUE H150i Pro XT
• H100i Platinum
• H115i Platinum
• H100i Platinum SE
• H100x
• H60 (modelo 2018)

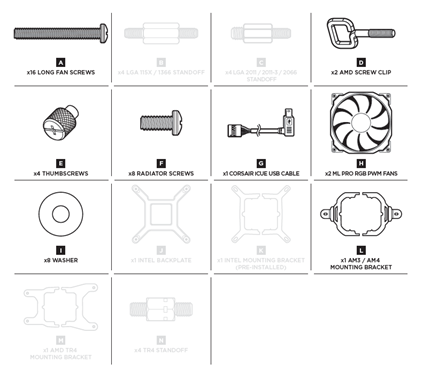

Para instalar tu refrigerador en un sistema AM4, necesitarás el siguiente hardware:

• 1 soporte de montaje AM4 (L)
• 2 clips de tornillo AMD (D)
• 2 tornillos de mariposa (E)

Para montar tu refrigerador utilizando el socket AM4:

1. Retira el soporte de montaje Intel preinstalado del refrigerador.
2. Instala el soporte AMD empujando ambos lados en la ranura de la bomba.
   • Asegúrate de que el soporte esté asegurado de manera uniforme en todos los lados antes de instalar tu refrigerador.

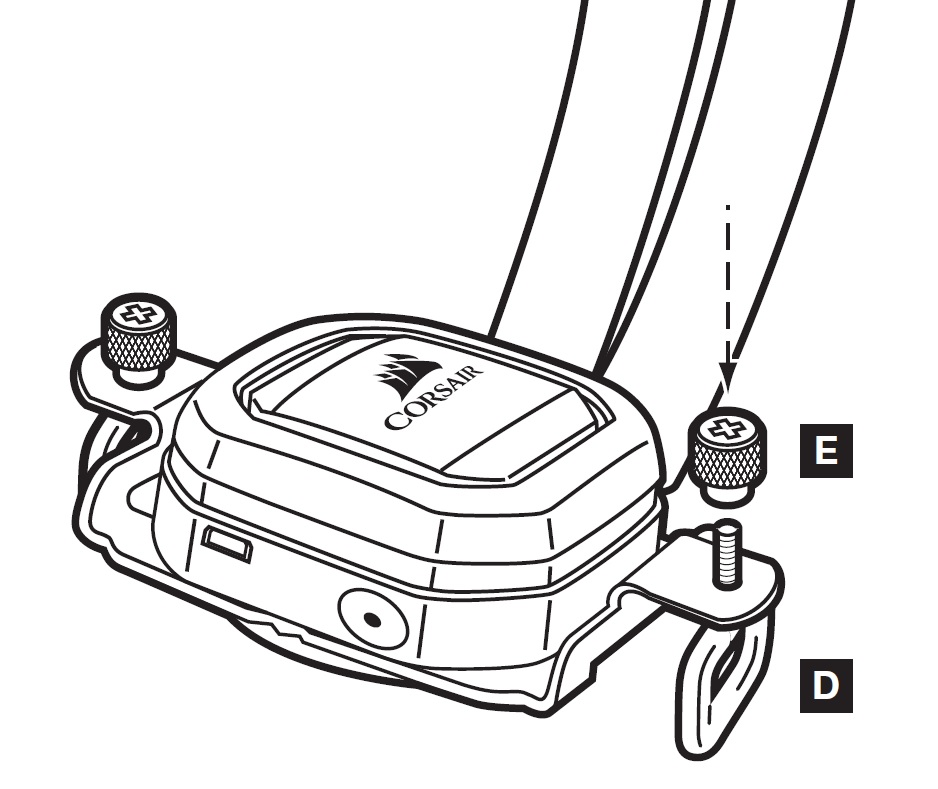

3. Instala los clips de tornillo AMD en el soporte y asegúralos con los tornillos de mariposa.
   • NO aprietes completamente los tornillos de mariposa. Necesitas tener suficiente holgura para pasar los bucles de los clips de tornillo sobre los ganchos de retención del clip de montaje.

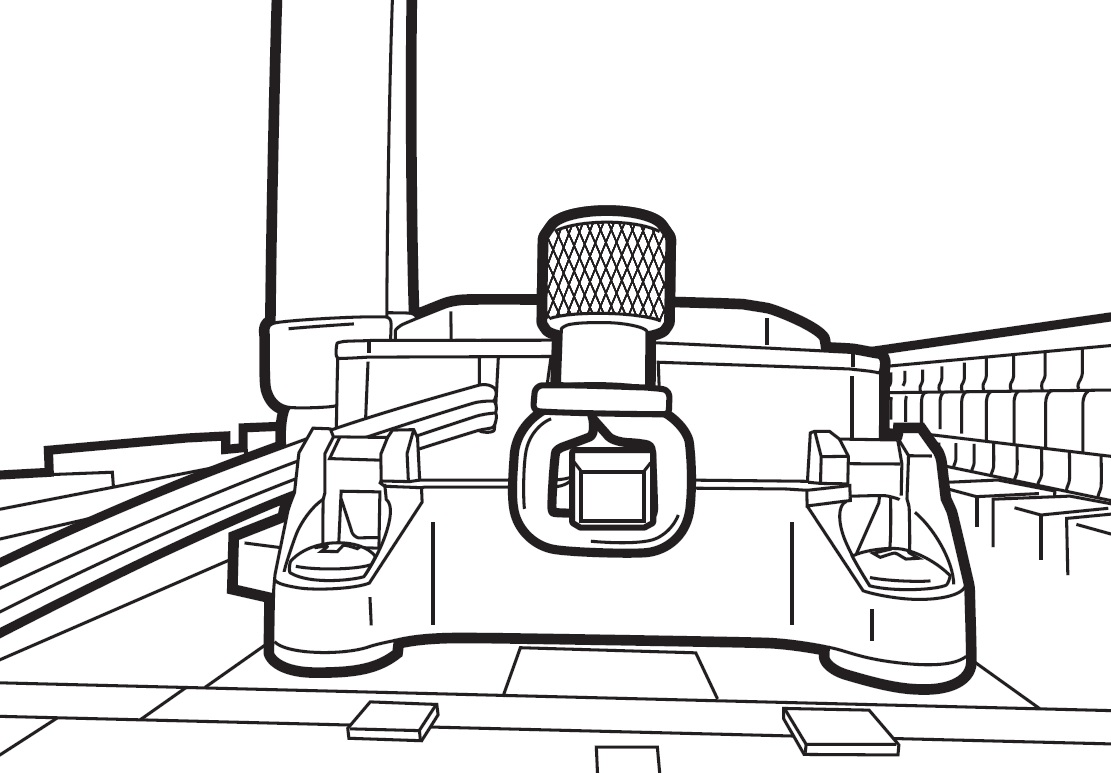

4. Alinea tu soporte con los clips de montaje AMD originales e instala el refrigerador deslizando los bucles de los clips de tornillo sobre los ganchos de retención.

5. Aprieta los tornillos de mariposa hasta que el refrigerador esté seguro.
   • NO aprietes demasiado los tornillos de mariposa. Hacerlo dañará los ganchos de retención.

Si deseas ver diagramas o instrucciones de instalación más detalladas, consulta el manual de tu producto refrigerador. Si no puedes encontrar tu manual de producto, puedes utilizar este manual para el H100i Platinum.

También puedes ver nuestro video sobre la instalación de refrigeradores:

Montar un refrigerador Hydro o Pro

Los modelos antiguos no son compatibles directamente, pero puedes utilizar los siguientes refrigeradores con el socket AM4 si también tienes el Kit de Soporte de Retención AMD AM4:

• H50
• H55
• H75
• H80i v2 (H80i GT)
• H90
• H100i v2 (H100i GTX)
• H105
• H110i GTX
• H115i

Esto es lo que se incluye en el Kit de Soporte de Retención AMD AM4:

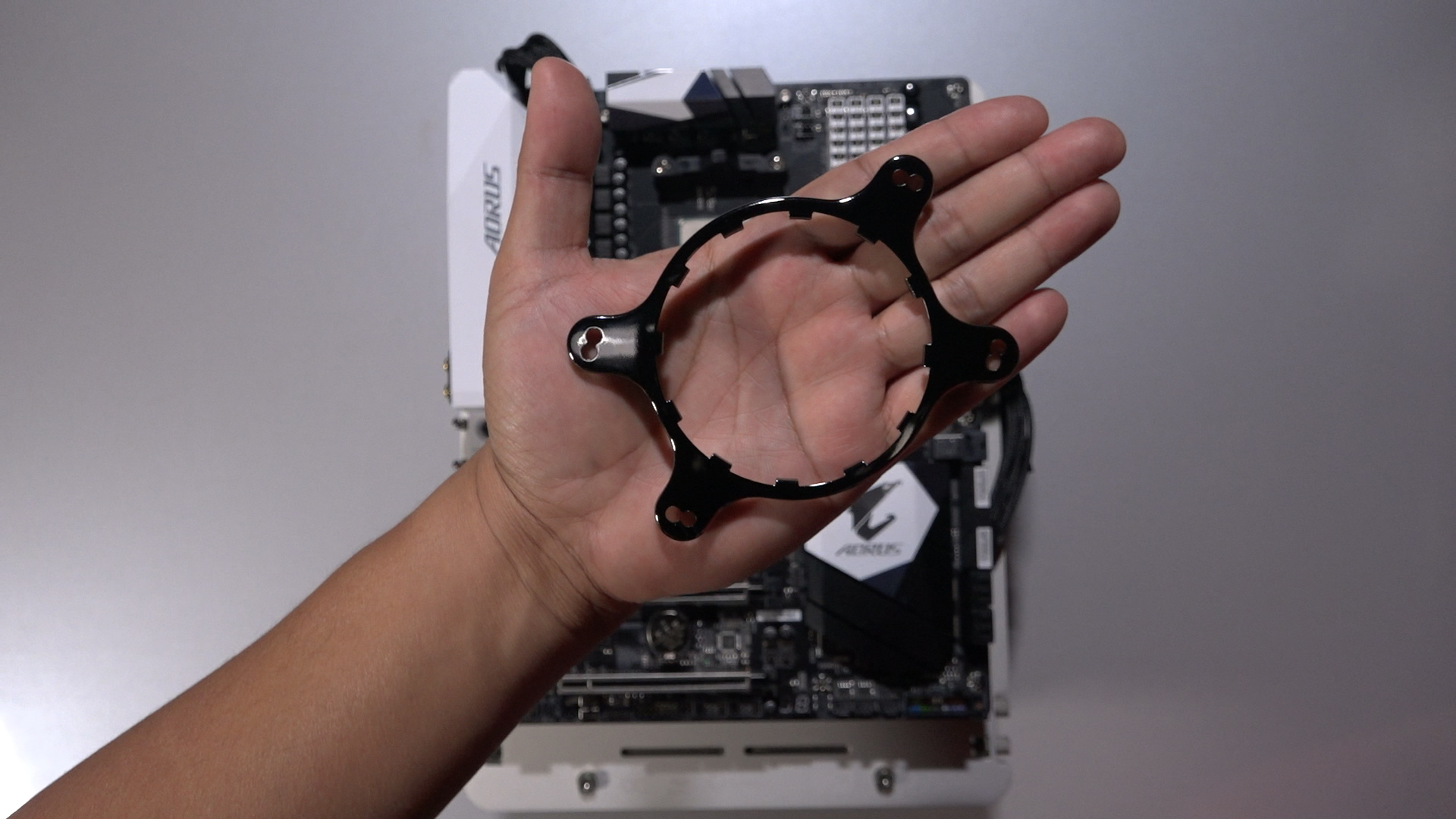

• (1) Soporte AM4 para bombas circulares

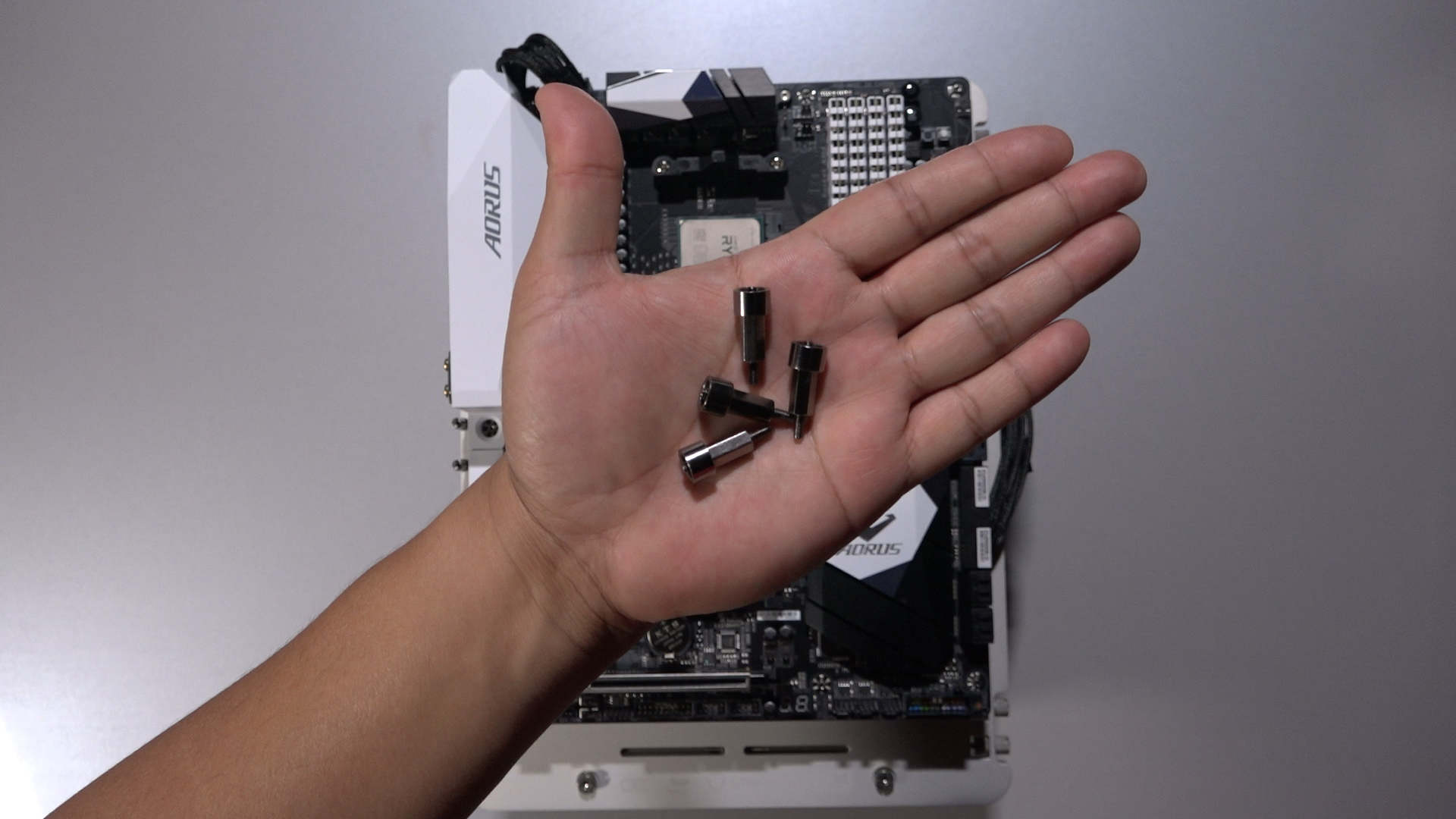

• (4x) Separadores con cuello

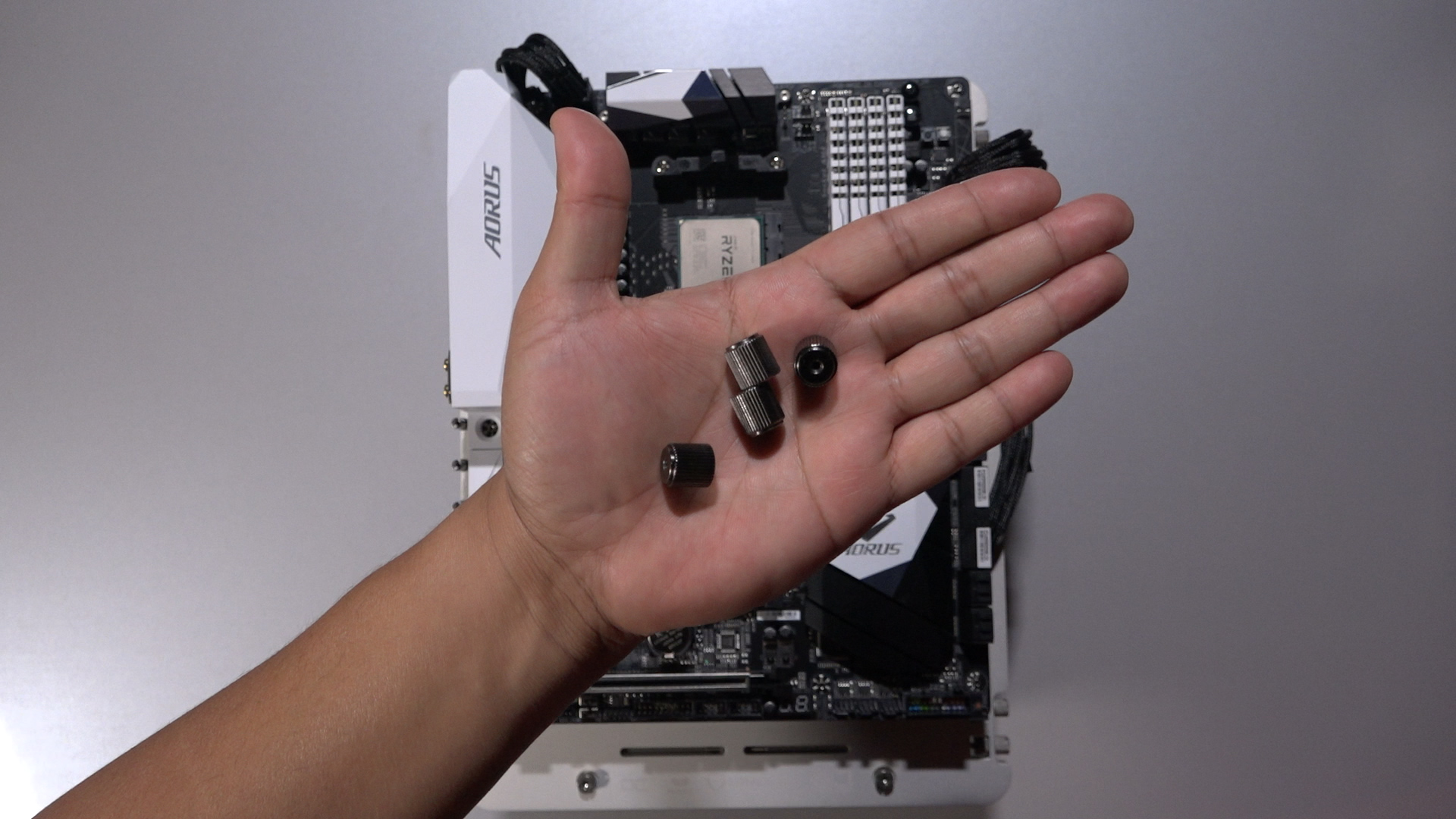

• (4x) Tornillos de mariposa


Instrucciones de instalación del kit de montaje AMD AM4:

1. Retira los clips de montaje AMD originales de la parte frontal de tu placa base.
2. Inserta los separadores AM4 en la placa trasera original de AMD, con el lado con cuello hacia abajo.
3. Reemplaza el soporte Intel original en tu enfriador de la serie Hydro con el soporte AMD proporcionado en el kit.
4. A partir de ahí, continúa con la instalación típica de tu enfriador de la serie Hydro (¡no olvides conectar tus cables de alimentación y USB!).

¡Para obtener más información, consulta la guía del usuario o visita nuestros foros!
