Cómo instalar tus Triángulos de Iluminación de Acento para la Caja LC100

Con los Triángulos de Iluminación de Acento de la Caja CORSAIR LC100, puedes personalizar aún más tu PC con nueve paneles de iluminación mini RGB interconectados y personalizables. Este artículo contiene instrucciones y un video sobre cómo instalar el LC100.

Asegúrate de que tu software iCUE esté actualizado a la última versión antes de instalarlo.

Los triángulos LC100 no están diseñados para ser intercambiados en caliente y no se deben quitar o agregar triángulos mientras el sistema está encendido.

• Qué se incluye
• Instalación del LC100
• Configuración del LC100 en iCUE
• Instrucciones en video

Qué se incluye

Asegúrate de tener los siguientes componentes de tu compra:

• 1x triángulo maestro LC100
• 8x triángulos compañeros LC100
• Barras de conexión de 4 mm
• Barras de conexión de 5.5 mm
• 1x controlador Lighting Node Pro (solo incluido en el kit de inicio)

Instalación del LC100

Antes de comenzar la instalación, asegúrate de que tu sistema informático esté apagado. Una vez apagado, sigue las instrucciones a continuación:

1. Monta el triángulo maestro LC100 en una superficie de acero en tu caja.
2. Utiliza las barras de conexión de 4 mm o 5.5 mm para conectar los triángulos compañeros al triángulo maestro en la forma que desees.
   • Las barras de conexión de 5.5 mm se utilizan para ayudar a los triángulos compañeros a doblarse alrededor de una esquina en ángulos de 90 grados.
   • Hasta 18 triángulos compañeros alimentados por 2 triángulos maestros pueden ser controlados por un solo controlador RGB.



3. Conecta el conector de alimentación RGB de 3 pines del triángulo maestro a tu controlador RGB.
4. Conecta la alimentación SATA del triángulo maestro a tu unidad de suministro de energía.
5. Conecta el USB y la alimentación SATA de tu controlador RGB si aún no lo has hecho.

Configuración del LC100 en iCUE

Una vez que hayas terminado de configurar el LC100 en tu sistema, es hora de usar iCUE para personalizar la iluminación LED RGB. Asegúrate de que el firmware de iCUE y tu LC100 estén actualizados a las últimas versiones.

1. Abre iCUE.
2. Selecciona tu controlador RGB en la pantalla de inicio y haz clic en Configuración de iluminación.

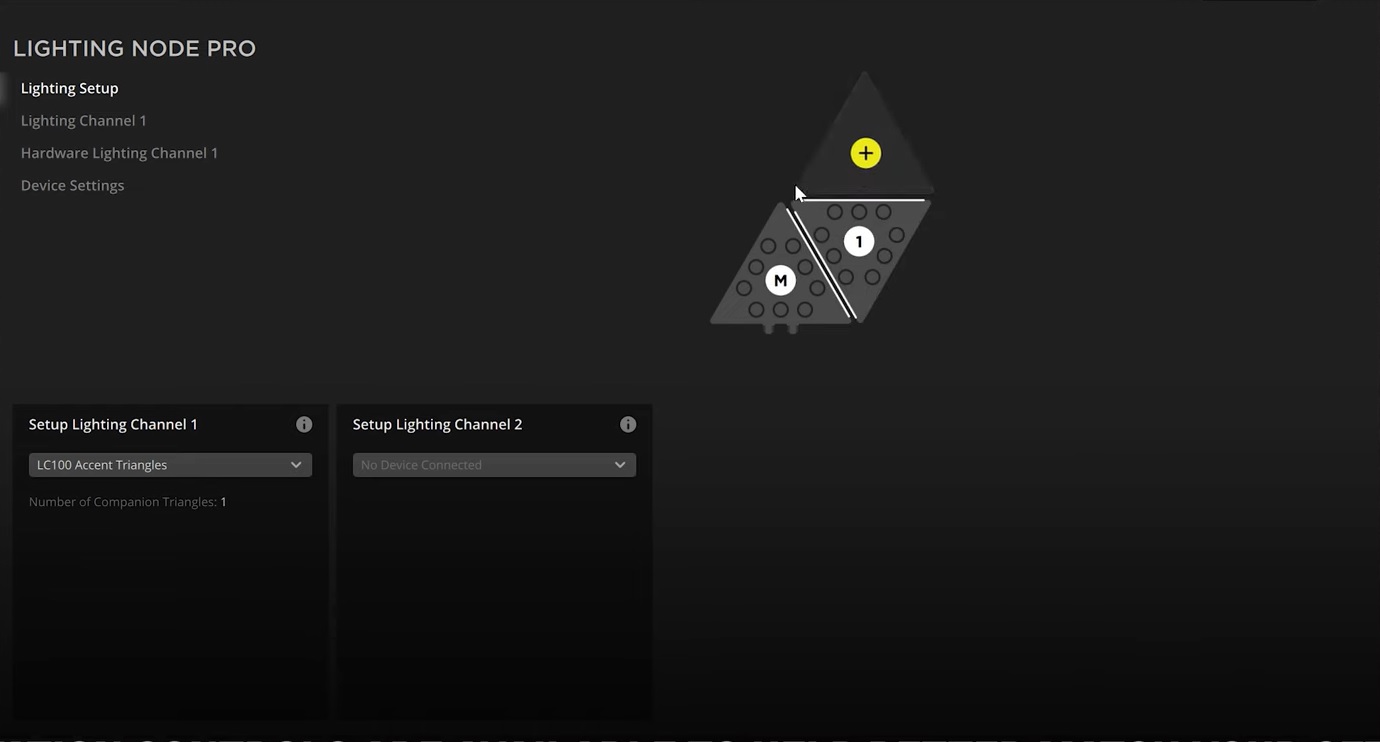

3. Selecciona Triángulos de Acento LC100 en el menú desplegable del canal de iluminación al que has conectado el LC100.
4. En la pantalla de vista previa, agrega y mueve los triángulos para que coincidan con la configuración de tu LC100.

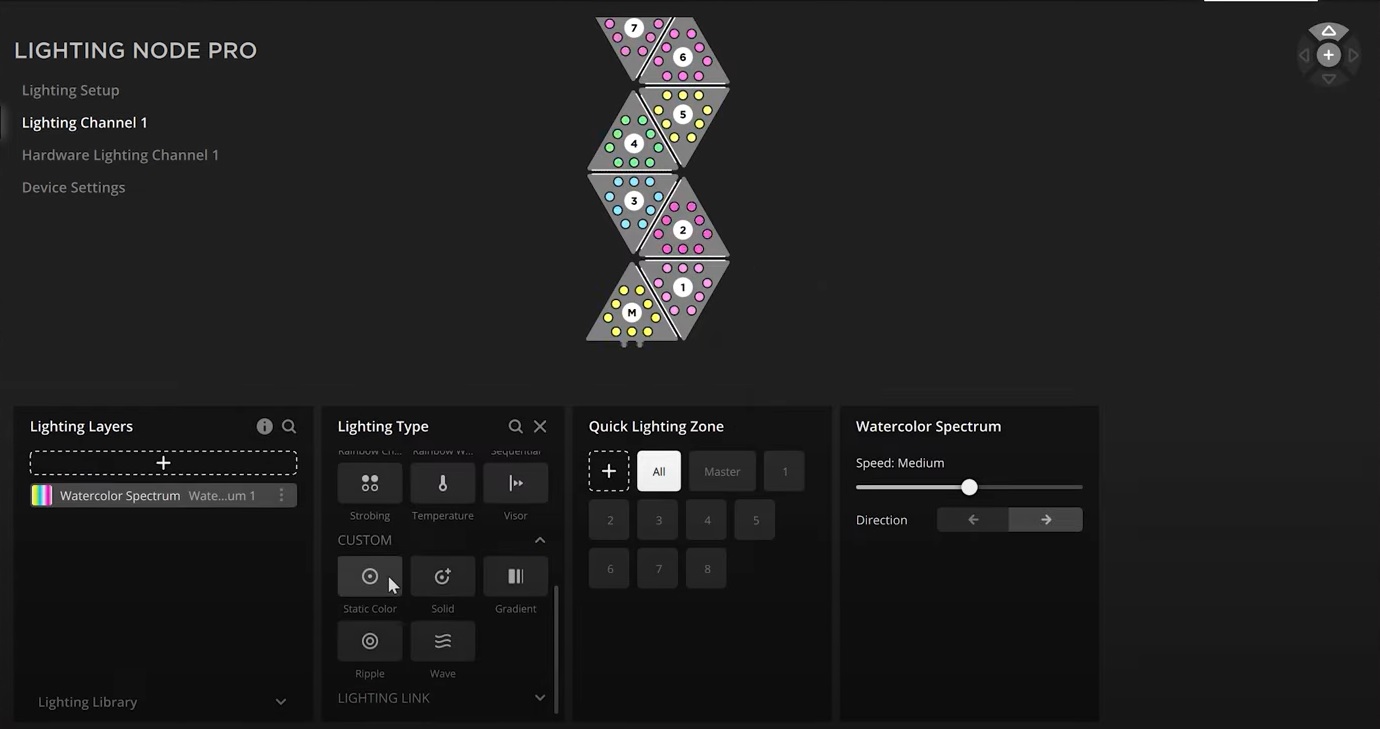

5. Selecciona Canal de Iluminación en el menú de la izquierda.
6. Haz clic en el botón + en Capas de Iluminación para crear una nueva capa de iluminación para tu LC100.
7. Utiliza las opciones para personalizar los efectos de iluminación que deseas para tu LC100.
   • NOTA: Si seleccionas un efecto de ENLACE DE ILUMINACIÓN, el efecto de iluminación se aplicará a todos los dispositivos compatibles con iCUE conectados a tu PC.


Instrucciones en video
