iCUE RGB ELITE: Cómo instalar tu refrigeración líquida de CPU iCUE RGB ELITE

Este artículo te ayudará a configurar tu enfriador de CPU líquido de la serie ELITE en tu sistema de PC.

NOTA: El enfriador de CPU líquido RGB iCUE ELITE viene con el soporte de montaje de Intel preinstalado. Si tienes un sistema AMD, deberás cambiar el soporte por uno compatible con AMD.

Instrucciones en video

Paso uno: Preparar el radiador

Lo primero que debes hacer es determinar la ubicación del radiador de tu enfriador en tu sistema y la orientación de tus ventiladores. Si necesitas ayuda para decidir cómo montar tu radiador, puedes consultar nuestro artículo sobre la ubicación ideal del radiador.

Una vez que hayas decidido cómo montar tu radiador y cómo orientar tus ventiladores, coloca tus ventiladores en el radiador y utiliza los tornillos proporcionados para asegurarlos en su lugar.

Paso dos: Preparar la cabeza de la bomba

La cabeza de la bomba del enfriador de CPU líquido RGB iCUE ELITE viene preinstalada con el soporte de montaje de Intel. Si estás utilizando un sistema AMD, deberás reemplazar el soporte de montaje por uno compatible con AMD.

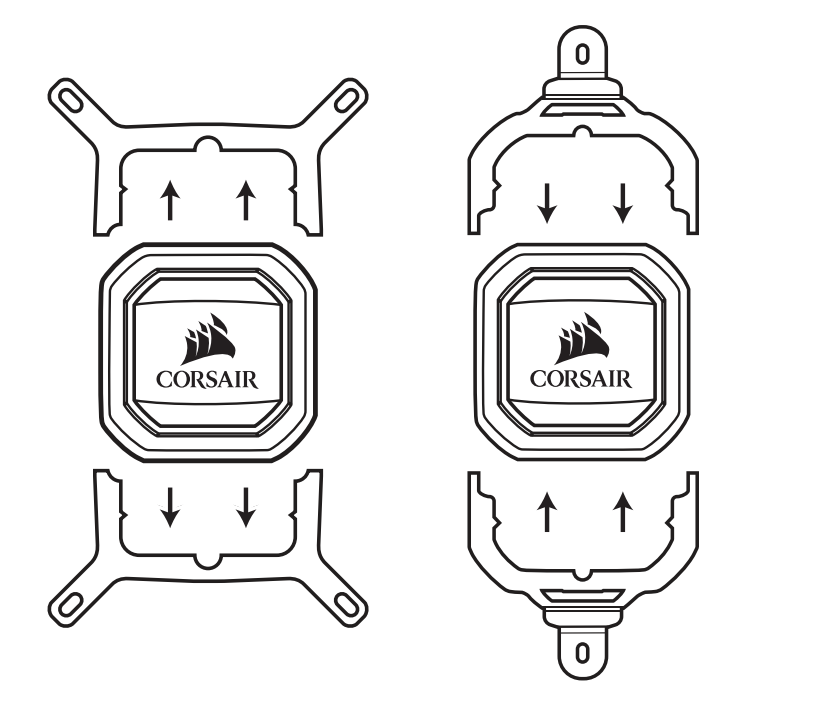

Para instalar los soportes de montaje de AMD en la cabeza de la bomba:

1. Retira la cubierta de plástico de la pasta térmica de la cabeza de la bomba.
2. Retira las dos mitades del soporte de montaje de Intel de la cabeza de la bomba.
3. Inserta las dos mitades de tu soporte de montaje de AMD en la cabeza de la bomba.
   • NOTA: Asegúrate de no tocar ni manchar la pasta térmica en la cabeza de la bomba.


Paso tres: Instalar la placa trasera

Una vez que la cabeza de la bomba tenga instalado el soporte de montaje adecuado, es hora de preparar la placa trasera.

Si tienes un sistema Intel:

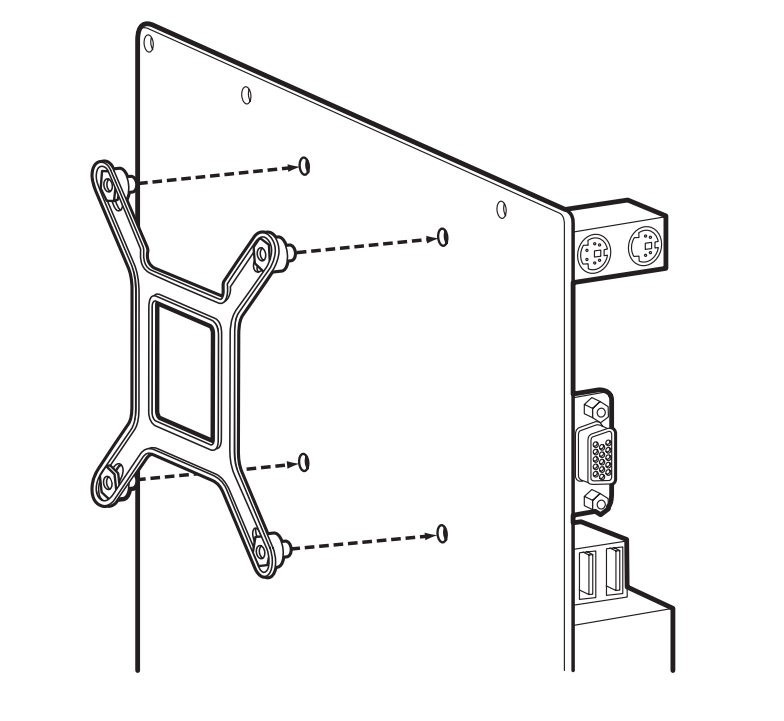

1. Retira el protector de película adhesiva de la parte trasera de la placa trasera de Intel.
2. Alinea la placa trasera con los agujeros de montaje en la parte trasera de tu placa base.
3. Coloca la placa trasera en la parte trasera de la placa base.

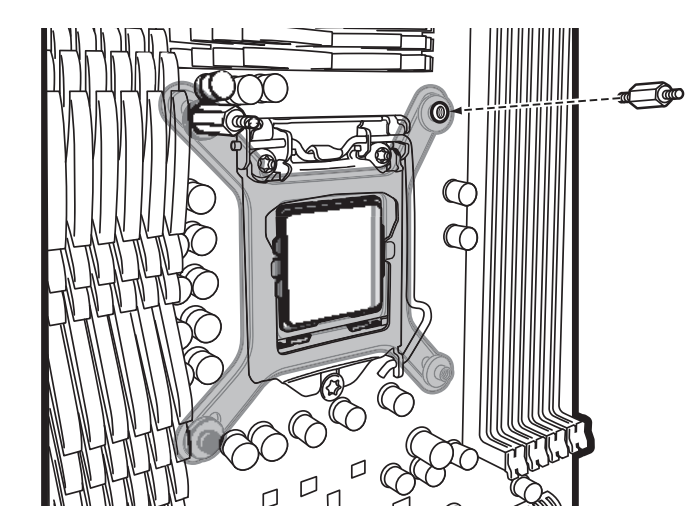

4. Instala los separadores proporcionados atornillándolos en los postes de montaje de la placa trasera a través de la parte delantera de la placa base.


Si tienes un sistema AMD:

1. Desatornilla y retira los clips de retención de plástico en el zócalo de la placa base.
2. Coloca la placa trasera AM4 predeterminada en la parte trasera de la placa base.
3. Instala los separadores proporcionados atornillándolos en los postes de montaje de la placa trasera a través de la parte delantera de la placa base.

Paso cuatro: Instalar el radiador y la cabeza de la bomba

Una vez que hayas instalado la placa trasera en tu placa base, es hora de montar tu radiador e instalar la cabeza de la bomba en tu CPU:

1. Instala el radiador en la ubicación deseada en tu sistema.
2. Asegura el radiador utilizando los tornillos proporcionados.
3. Instala la cabeza de la bomba en tu CPU alineando los agujeros en el soporte de montaje con los separadores que instalaste en la placa base.
4. Instala los tornillos de mariposa proporcionados con tu enfriador en los separadores, y luego aprieta para asegurar la cabeza de la bomba en la CPU.

Paso cinco: Conectar los cables necesarios

Una vez que el radiador y la bomba estén instalados en el sistema, el paso final es conectar todos los cables necesarios para que puedas personalizar la configuración de tu enfriador en iCUE.

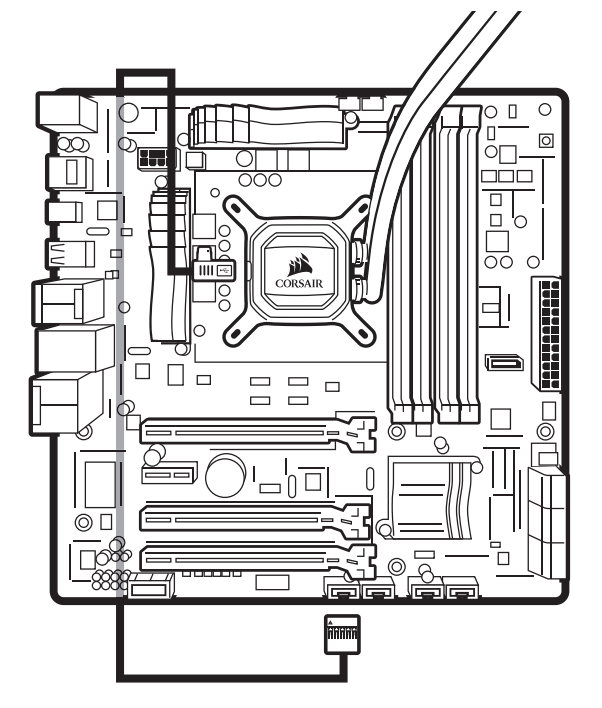

1. Conecta el cable USB-C del enfriador en la bomba.



2. Dirige los otros extremos del cable detrás de la bandeja de la placa base.
3. Conecta cada uno de los ventiladores en el radiador al divisor de ventilador PWM del enfriador.

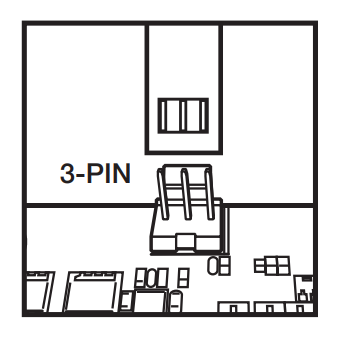

4. Conecta el cable tach de la bomba al encabezado CPU_FAN de tu placa base.



5. Conecta el cable de datos al encabezado interno USB 2.0 de tu placa base.
6. Conecta el cable de alimentación de la bomba a un enchufe de alimentación SATA disponible.

Una vez que hayas conectado todos los cables necesarios, enciende tu sistema.

Asegúrate de tener iCUE instalado y actualizado a su última versión. Si has instalado tu enfriador correctamente, deberías verlo en la pantalla de inicio de iCUE.
