Reemplazo del panel de E/S 5000D/5000X

Quitar el panel de E/S es bastante fácil. Los pasos a continuación describirán el proceso de reemplazo del panel de E/S para su carcasa.

1. Apague su PC y desenchufe el cable de alimentación de la pared. Cambie el interruptor de la PSU a la posición de apagado.
2. Quite el panel lateral de vidrio izquierdo de la carcasa para poder acceder al interior de la misma.
3. Desconecte todos los cables del panel de E/S de la placa base.

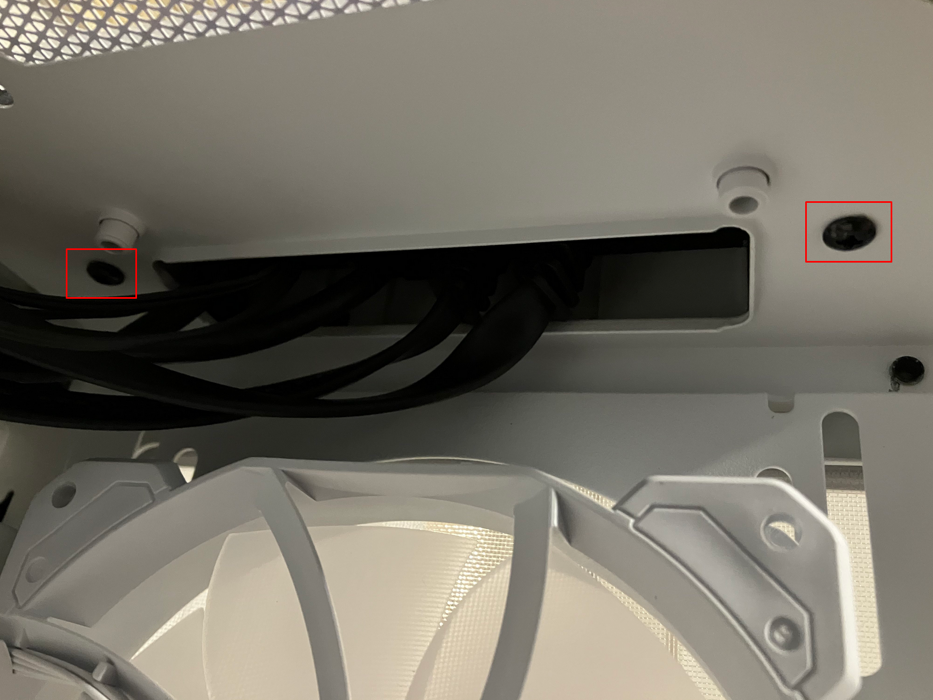

4. Quite estos dos tornillos.
   1.

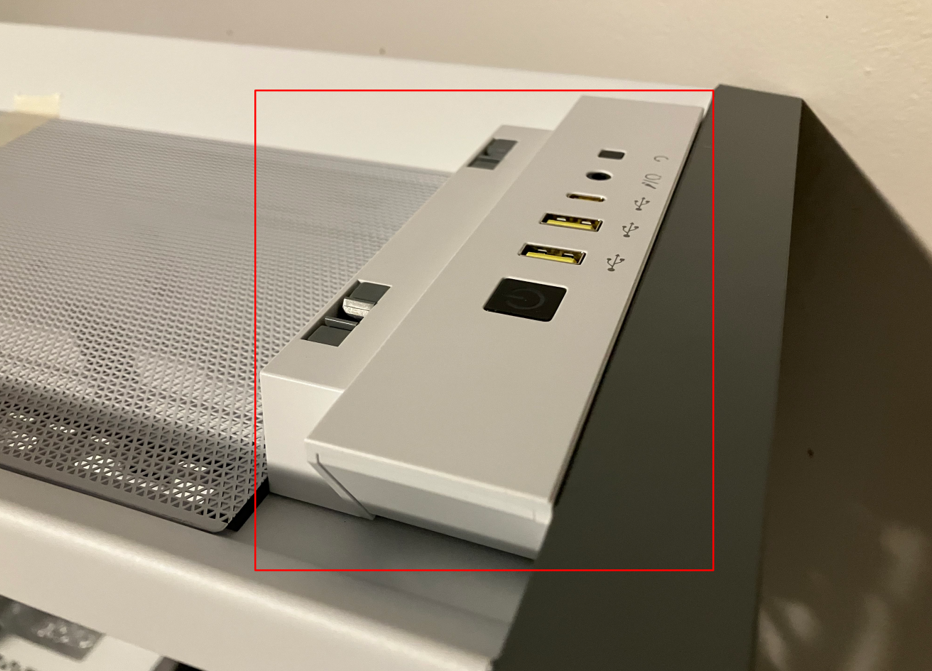

5. Una vez retirados estos tornillos, el panel de E/S estará suelto y se podrá quitar. Así es como se ve el panel de E/S desde la parte superior de la carcasa.
   1.
6. Ahora que los tornillos han sido retirados, el panel de E/S se puede quitar.
   1.
7. Retire lentamente el panel de E/S junto con los cables conectados que se desconectaron en el paso #3, para evitar jalar/dañar algún cable en el proceso.
8. Instalar el nuevo panel de E/S es el mismo proceso pero al revés. Pase los cables del nuevo panel de E/S a través de la abertura.
9. Atornille los 2 tornillos desde el interior de la carcasa para fijar el panel de E/S.
10. Vuelva a conectar todos los cables del panel de E/S a la placa base.
11. Vuelva a colocar el panel lateral de vidrio, vuelva a conectar el cable de alimentación de la PSU a la pared y encienda nuevamente la PC.
