Guide de remplacement du panneau avant E/S 4000D/X

Si vous avez besoin d'aide pour remplacer le panneau E/S avant sur les boîtiers 4000D, 4000D Airflow, 4000X ou 4000X QL, utilisez ce guide comme référence pour vous aider dans le processus de remplacement du panneau E/S.

Méthode 1. Utile dans les cas où vous avez beaucoup d'espace à l'intérieur du boîtier et où l'espace de dégagement des composants n'est pas un problème.

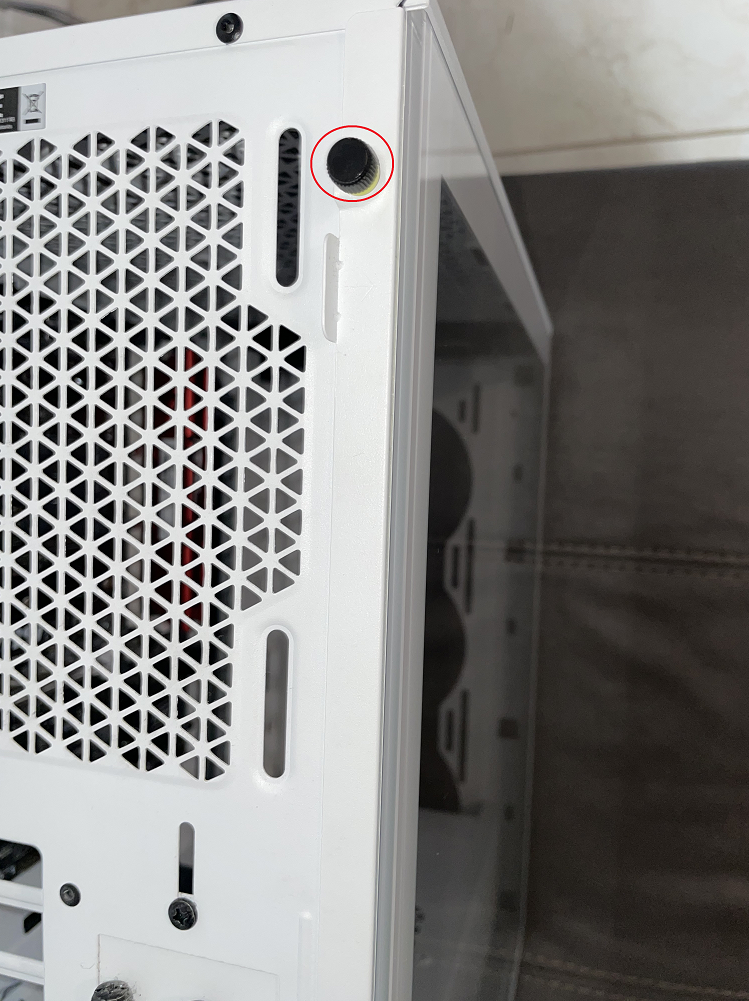

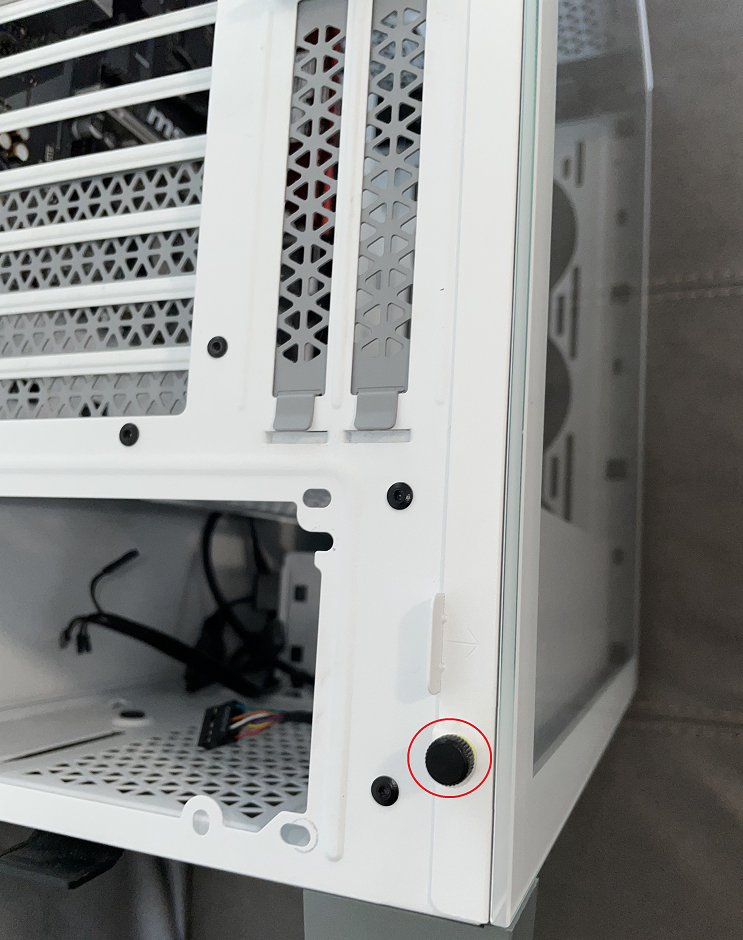

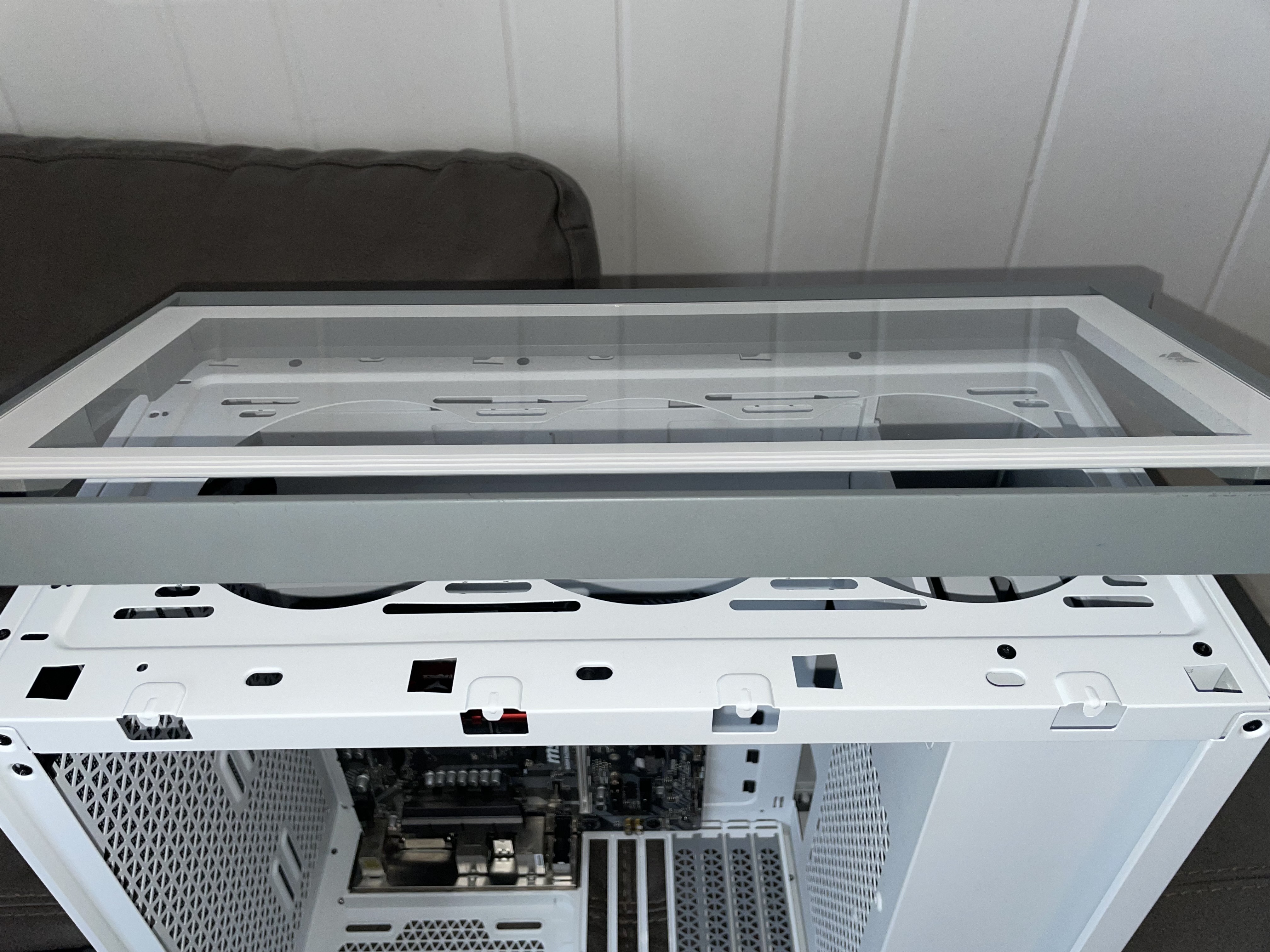

1. Retirez les vis à main sur le haut et le bas du panneau en verre. Cela vous permettra d'accéder à l'intérieur du boîtier.

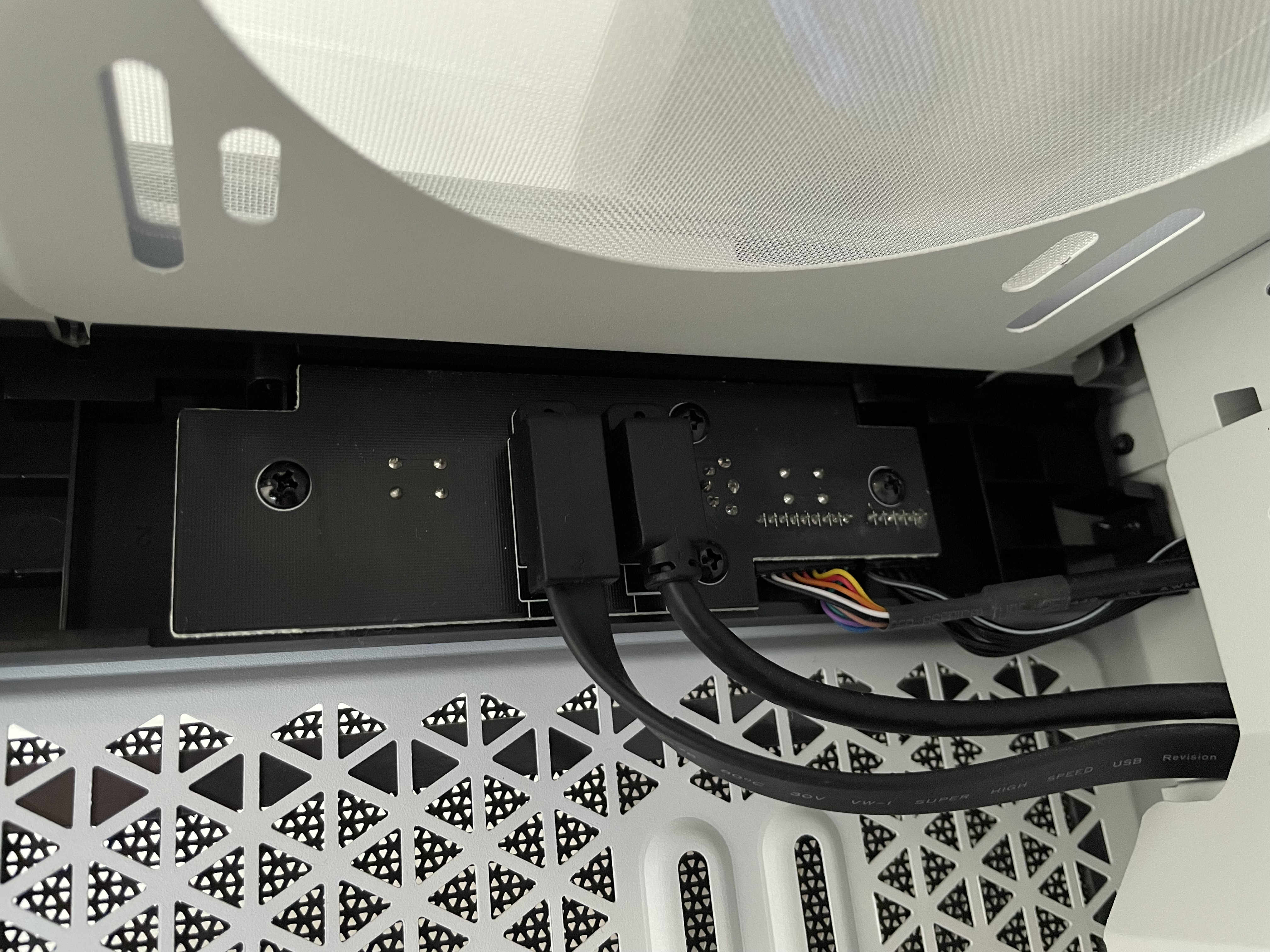

2. Localisez le module E/S avant.

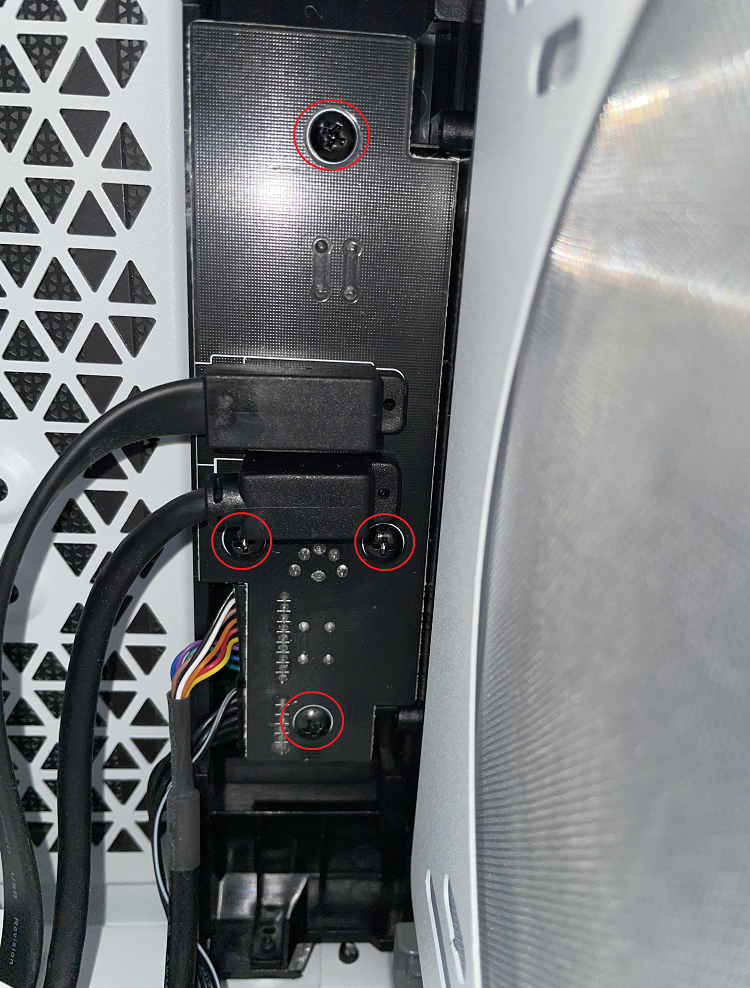

3. À l'aide d'un tournevis cruciforme, retirez les 4 vis qui maintiennent le module E/S en place.

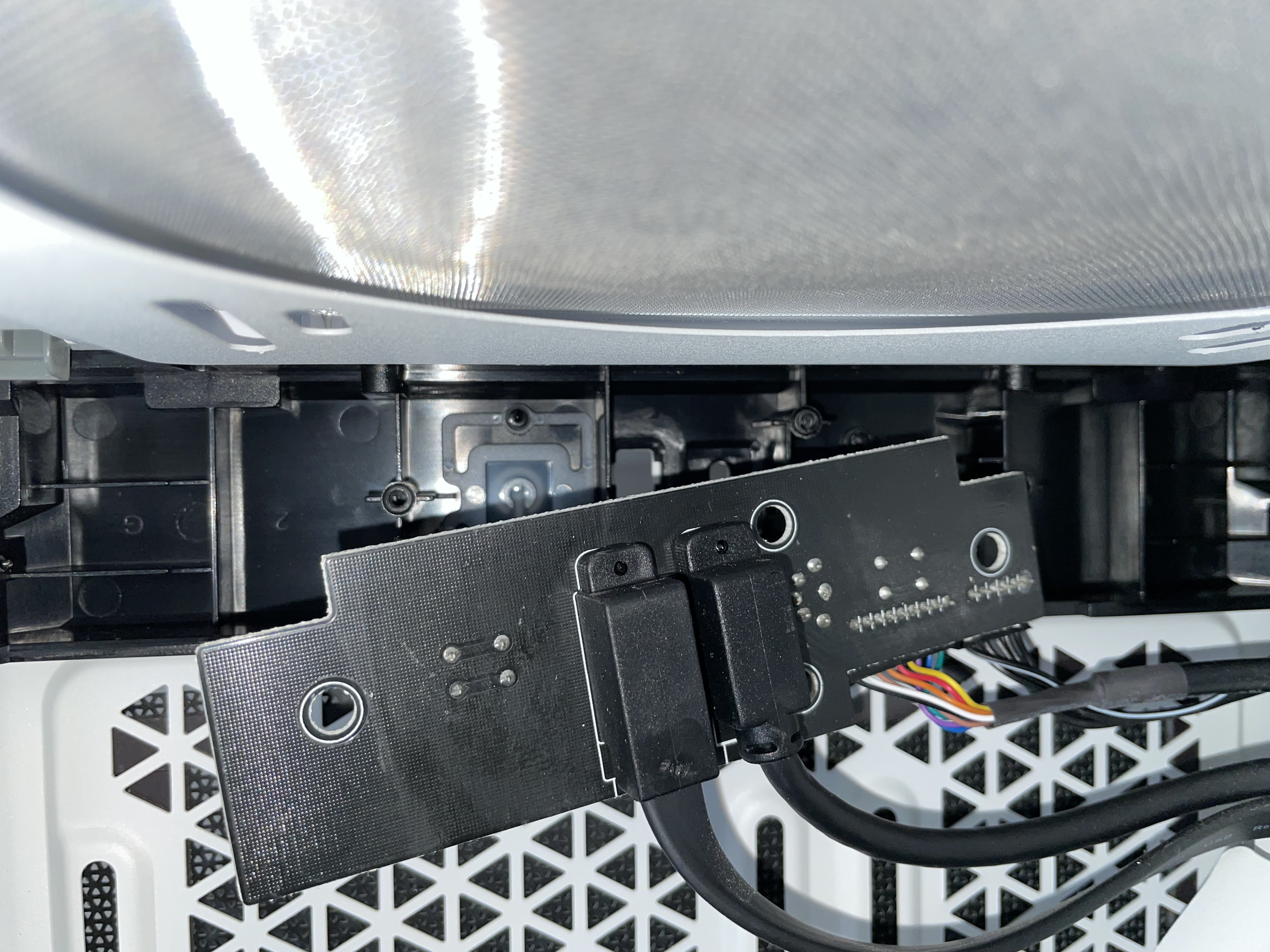

4. Déplacez doucement le module vers la gauche et tirez-le vers vous en même temps.

Méthode 2. Utile dans les cas où il y a des interférences physiques avec les composants (nombreux ventilateurs, GPU long, câbles sur le chemin, etc.) qui pourraient empêcher la main ou le tournevis d'accéder confortablement au module E/S avant.

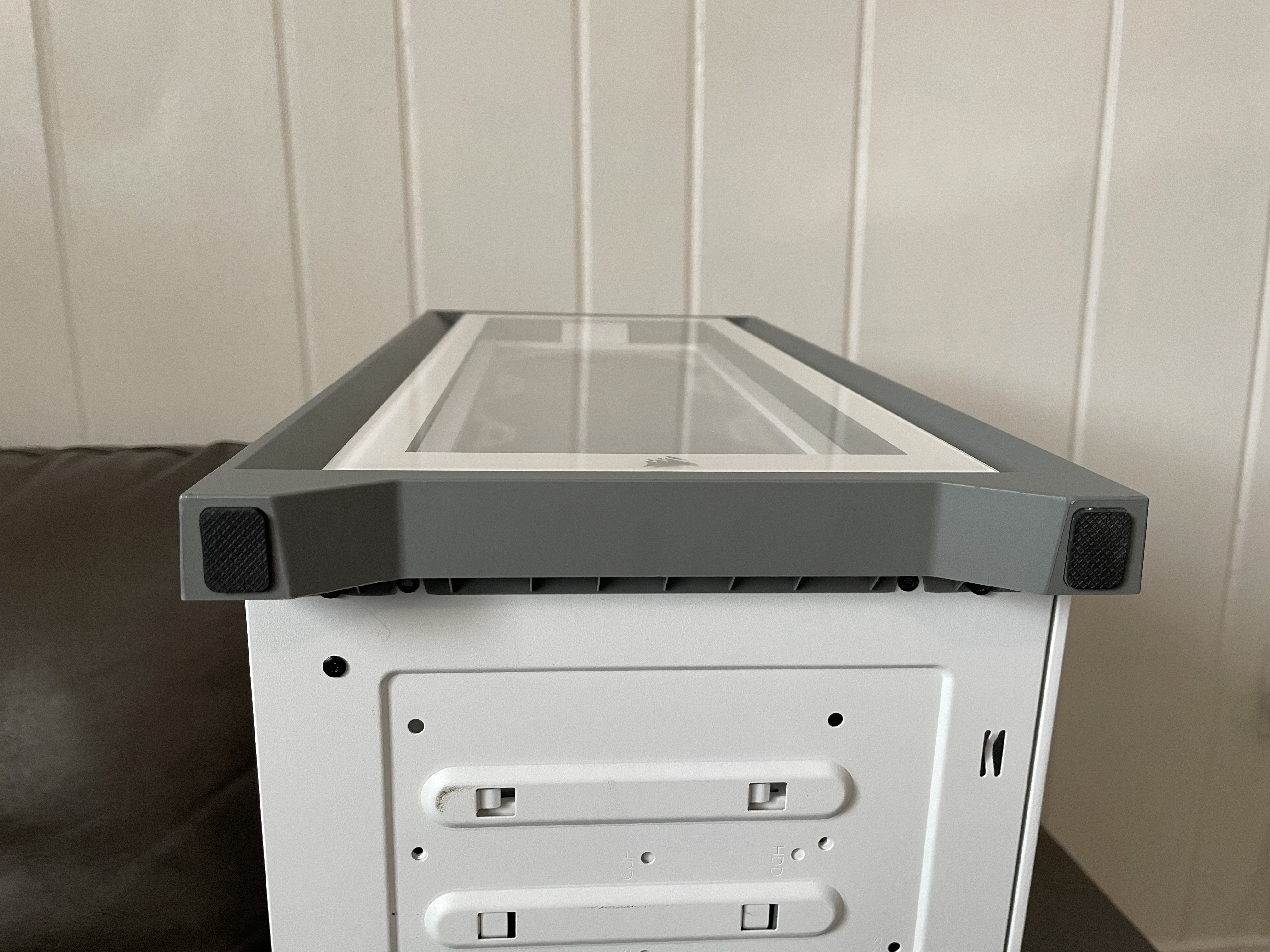

1. Positionnez le boîtier sur l'arrière. Le panneau avant doit être orienté vers le plafond pour une manipulation confortable.

2. À l'aide d'un tournevis cruciforme, retirez les 2 vis qui maintiennent le panneau avant en place.

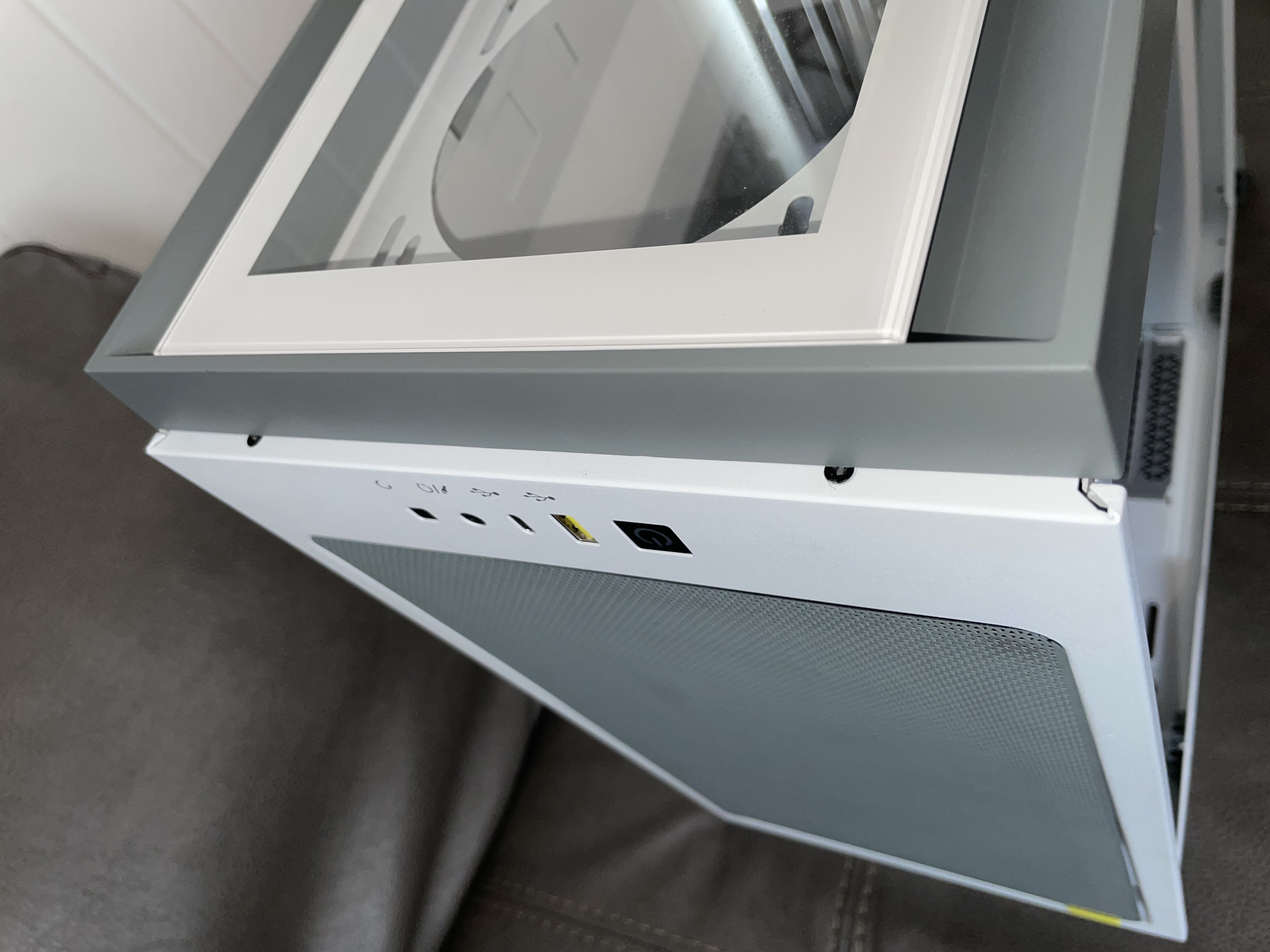

3. Regardez le haut du panneau avant. Vous pouvez maintenant le déplacer vers la droite.

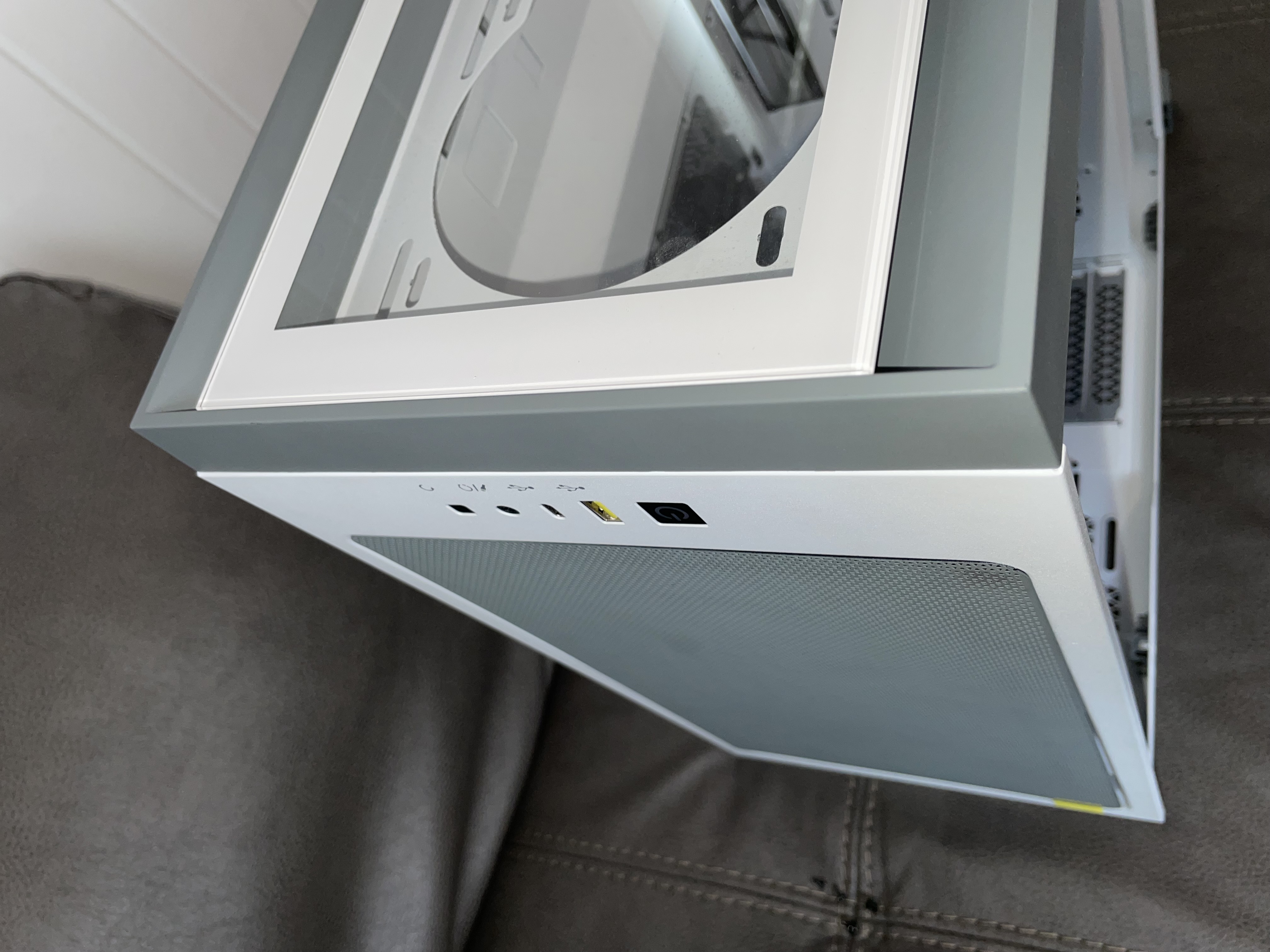

4. Soulevez le panneau avant.

5. Vous pouvez maintenant accéder confortablement au module E/S avant.

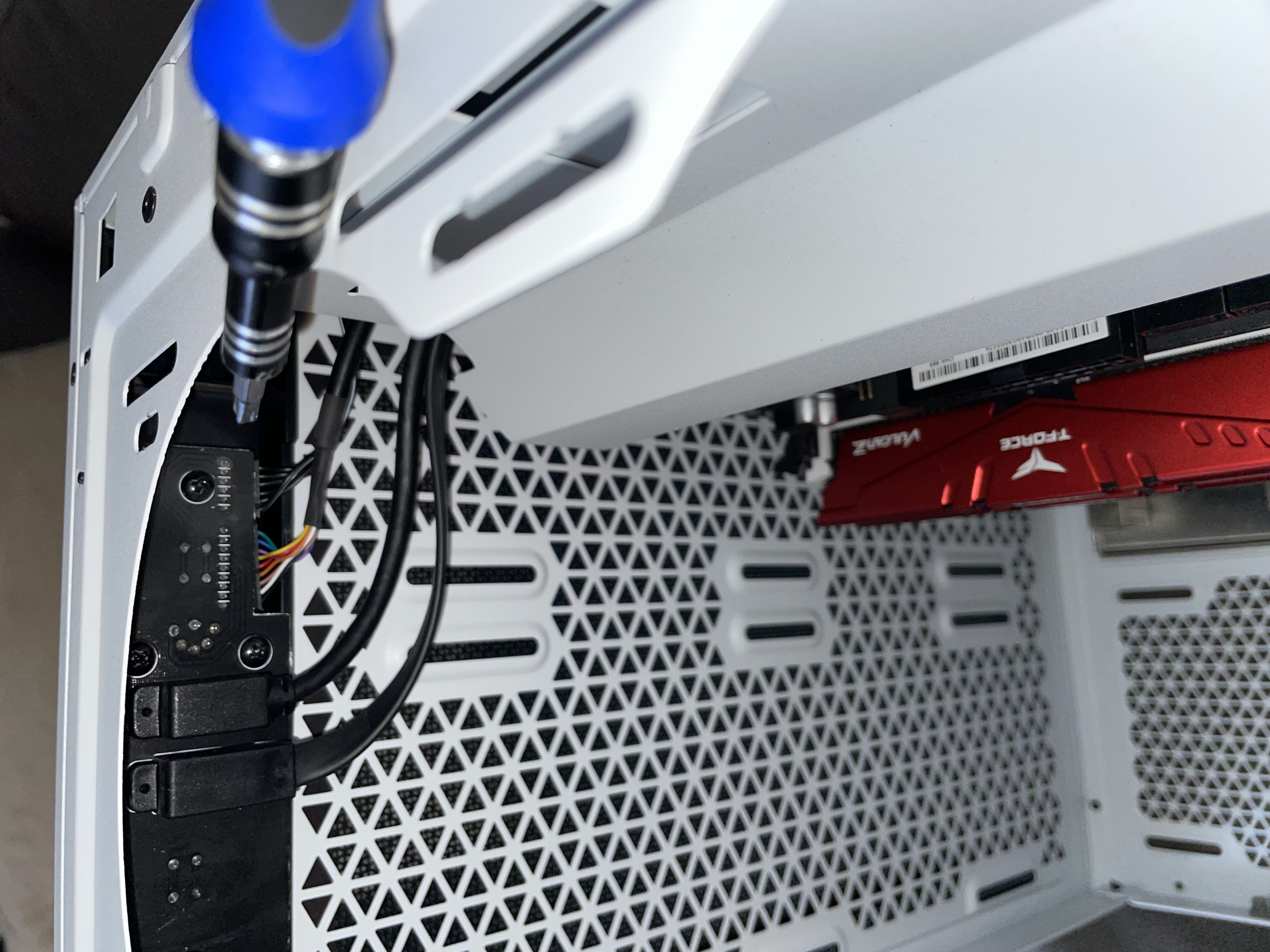

6. Retirez les 4 vis qui maintiennent le module E/S en place.

7. Déplacez doucement le module vers la gauche et tirez-le vers vous en même temps.

Vous avez terminé !
