Guide de remplacement du panneau avant E/S 7000X/D
Le Front I/O de votre boîtier de la série 7000 est un composant essentiel qui peut nécessiter d'être accédé, retiré ou remplacé parfois. Cet article vous guidera à travers les étapes nécessaires pour effectuer ces tâches.
Veuillez noter qu'il y a quatre vis maintenant le Front I/O en place, avec deux situées à l'intérieur du boîtier et deux à l'extérieur.
- Étape 1 : Retirer les panneaux latéraux
- Étape 2 : Retirer en toute sécurité le collier de serrage
- Étape 3 : Retirer les vis
- Étape 4 : Retirer le panneau avant
- Étape 5 : Libérer le panneau avant et retirer les vis restantes
Étape 1 : Retirer les panneaux latéraux

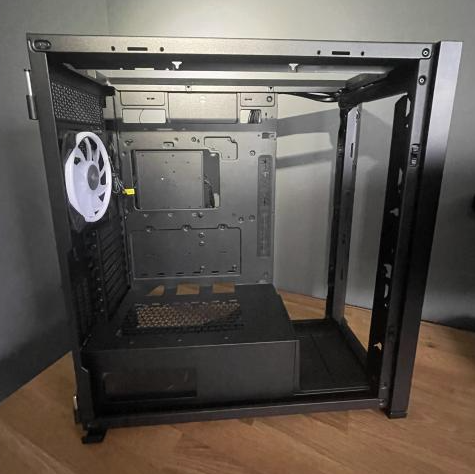

Pour rendre le boîtier plus facile à manipuler, il est recommandé de retirer à la fois les panneaux gauche et droit. Cela offrira un meilleur accès à la zone du Front I/O. Consultez les images ci-dessous pour une assistance visuelle.
Étape 2 : Retirer en toute sécurité le collier de serrage

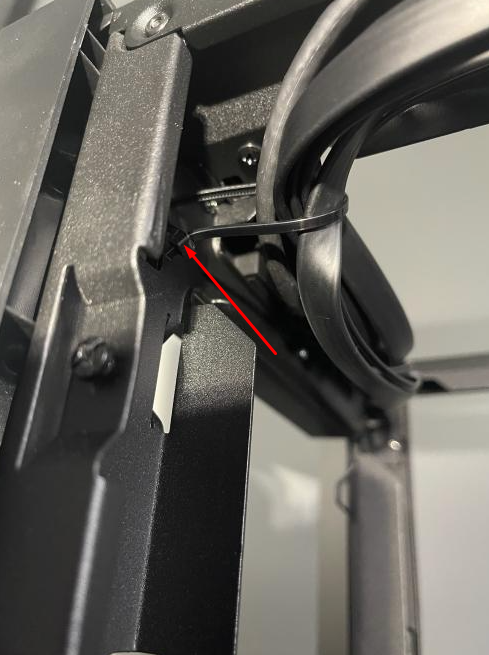

Pour accéder à l'une des vis maintenant le Front I/O en place, vous devez retirer en toute sécurité le collier de serrage. Faites attention pour éviter tout dommage lors de cette étape.
Étape 3 : Retirer les vis

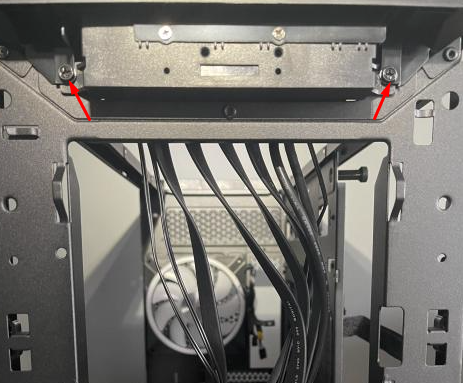

Localisez et retirez les deux vis mises en évidence dans l'image ci-dessous. Ces vis maintiennent fermement en place le Front I/O.
Étape 4 : Retirer le panneau avant
Maintenant, concentrons-nous sur le retrait du panneau avant du boîtier. Commencez par retirer les pieds avant situés sous le boîtier. Cela vous permettra de retirer complètement le panneau avant.
Étape 5 : Libérer le panneau avant et retirer les vis restantes

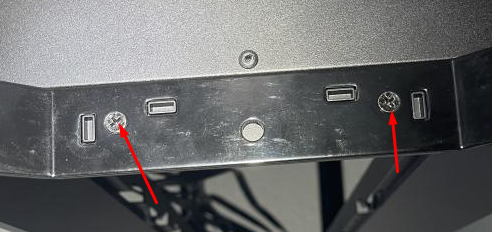

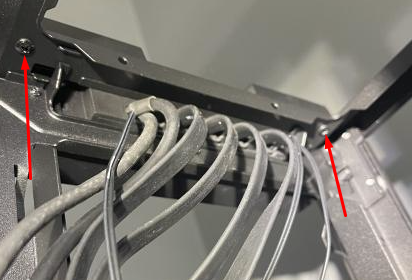

Tirez doucement sur le haut et le bas du panneau avant jusqu'à ce qu'il soit complètement libéré. Une fois le panneau avant retiré, vous pouvez vous concentrer sur les vis montrées dans l'image ci-dessous. Localisez et retirez les deux vis représentées dans l'image. Ces vis sont responsables de sécuriser le Front I/O.
