CORSAIR ONE : Comment remplacer le SSD de votre Corsair One
Ce guide concerne le remplacement d'un SSD M.2 monté à l'arrière de la carte mère du Corsair One. Il ne garantit pas la présence d'un M.2 à l'arrière de la carte mère, car tous les systèmes Corsair One n'ont pas de M.2 à l'arrière de la carte.
- Avant de commencer
- Conseils et meilleures pratiques
- Comment accéder au SSD
- Notes pour le remontage du système
Avant de commencer
Pour ce processus, vous aurez besoin des éléments suivants :
- Tournevis cruciforme PH2
- Tournevis cruciforme PH1 (La plupart des kits de réparation de tournevis multi-outils auront les embouts ou les tournevis appropriés.)
- Ciseaux, pinces coupantes ou ciseaux (pour couper les colliers de serrage préinstallés)
- Pâte thermique
- Pincettes (certains endroits sont difficiles à atteindre à la main)
- Colliers de serrage
- Table ou surface solide pour travailler. (La moquette n'est pas recommandée)
Ouvrir votre système ne rendra pas la garantie limitée Corsair caduque, mais tout dommage causé par l'utilisateur ne sera pas couvert par la garantie. Veuillez utiliser les outils appropriés pour la tâche et travailler sur une surface stable avec de la place pour placer les composants pendant le travail.
Conseils et meilleures pratiques
À chaque étape du processus de réparation, il est fortement recommandé de prendre une photo similaire à celles fournies. En retirant les vis, vous pouvez également les placer dans un plateau ou un sac étiqueté pour l'étape à laquelle elles ont été retirées. Cela vous permettra d'avoir des références pour chaque étape de votre système exact et vous aidera à vous souvenir où vont les vis lors du remontage du système.
Il peut y avoir des colliers de serrage à retirer lors de l'ouverture du système pour cette réparation, mais certains systèmes n'auront pas de colliers de serrage à retirer. Le système utilisé pour ce guide n'avait pas de colliers de serrage à retirer. Lors du remontage du système, vous pouvez choisir de réinstaller les colliers de serrage que vous avez dû retirer, mais ce n'est pas obligatoire.
L'étape 4 est fortement recommandée, mais pas obligatoire. Il s'agit de retirer le bloc AIO GPU de la carte graphique, de nettoyer la pâte thermique actuelle, d'appliquer une nouvelle pâte thermique et de remettre en place le bloc AIO. Cela contribuera à maintenir le refroidissement de votre système à son meilleur niveau de performance.
Comment accéder au SSD

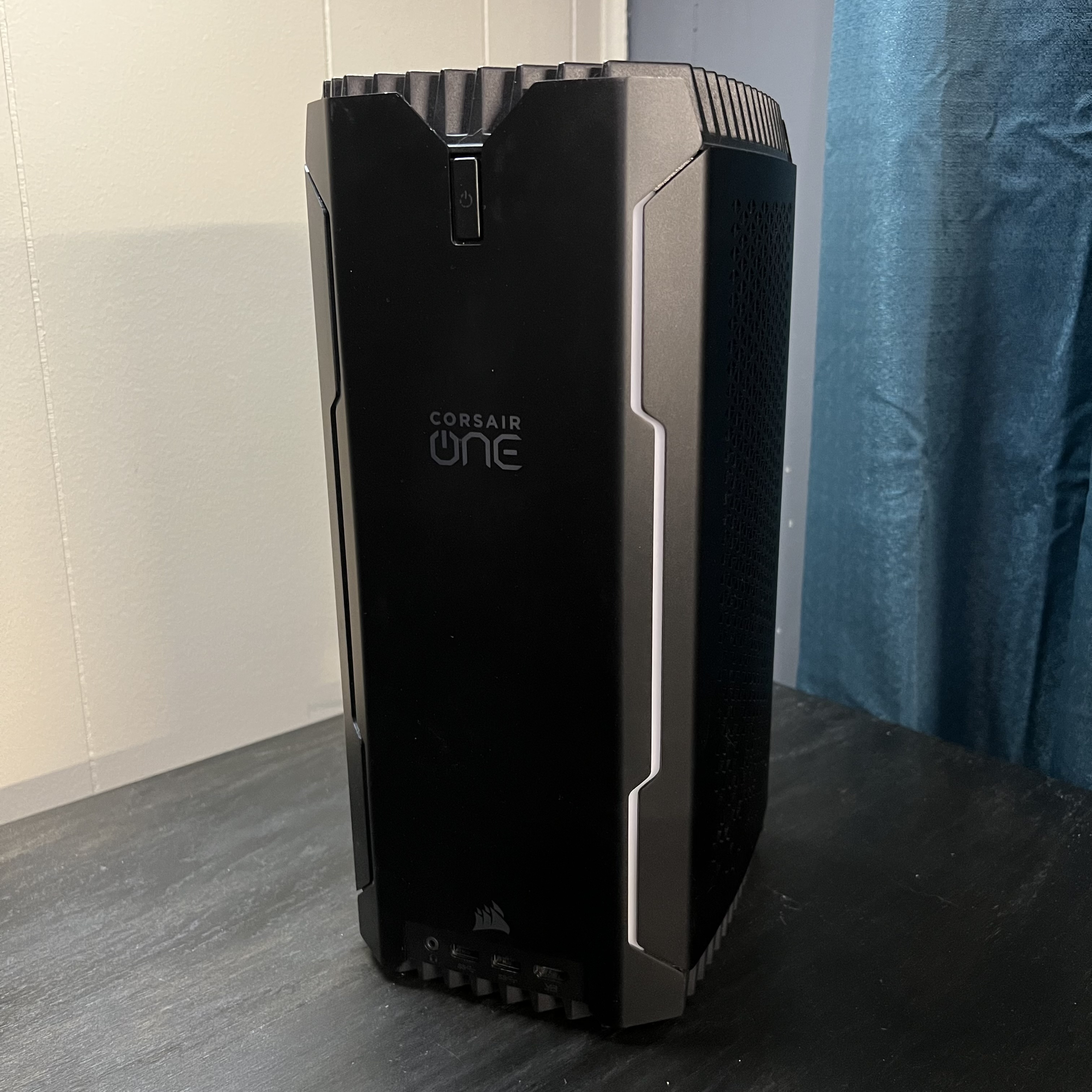

Étape 1 : Préparez votre espace de travail et votre système.
Il est fortement recommandé de ne pas effectuer ce travail sur des tapis, des moquettes ou des bureaux en verre. Les grands tapis de souris sur un bureau, ou sur un bureau en bois, sont préférables. Assurez-vous que toutes les antennes, les dongles USB et les connecteurs sont retirés.

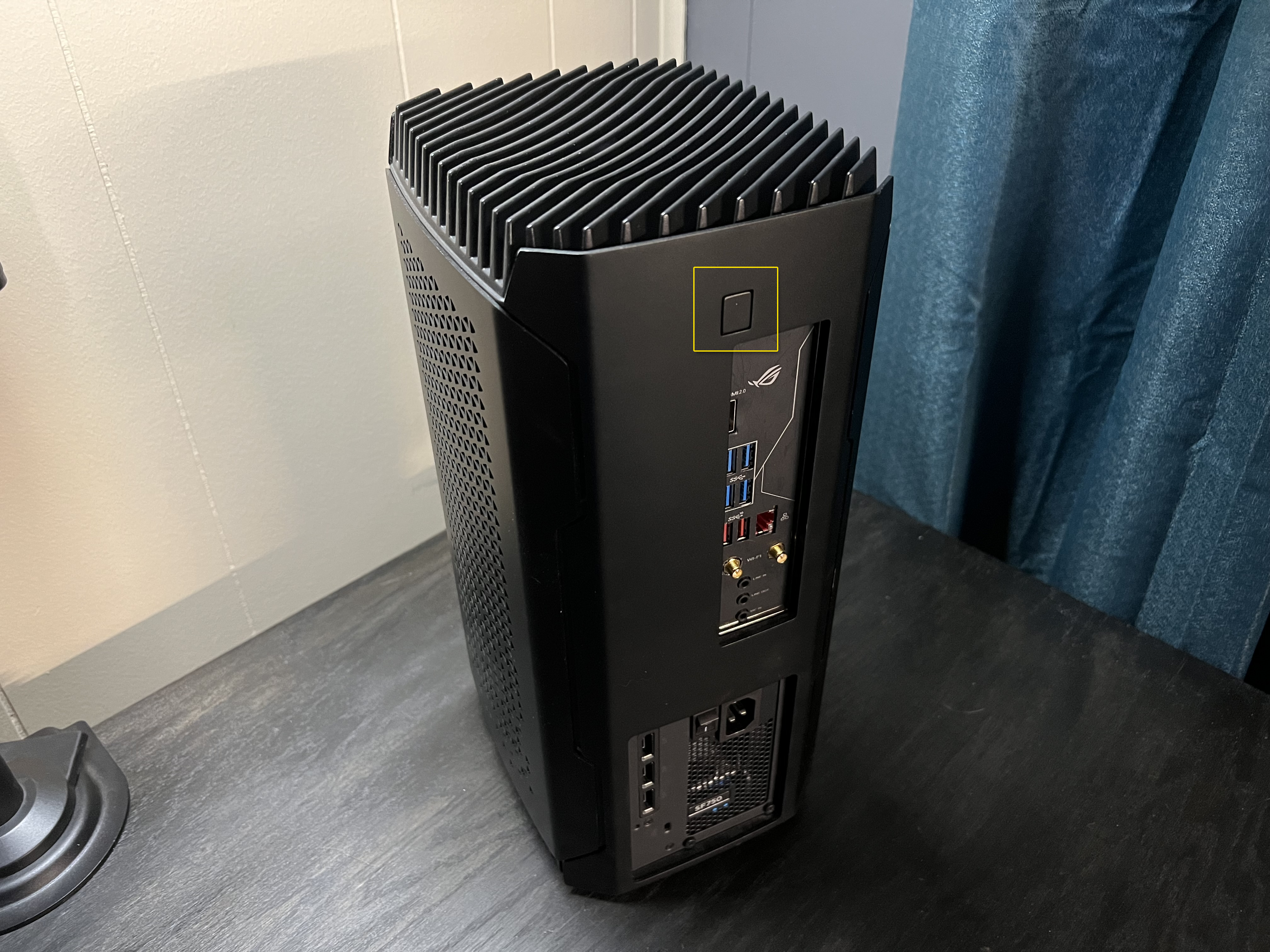

Étape 2 : Retirez la grille supérieure.

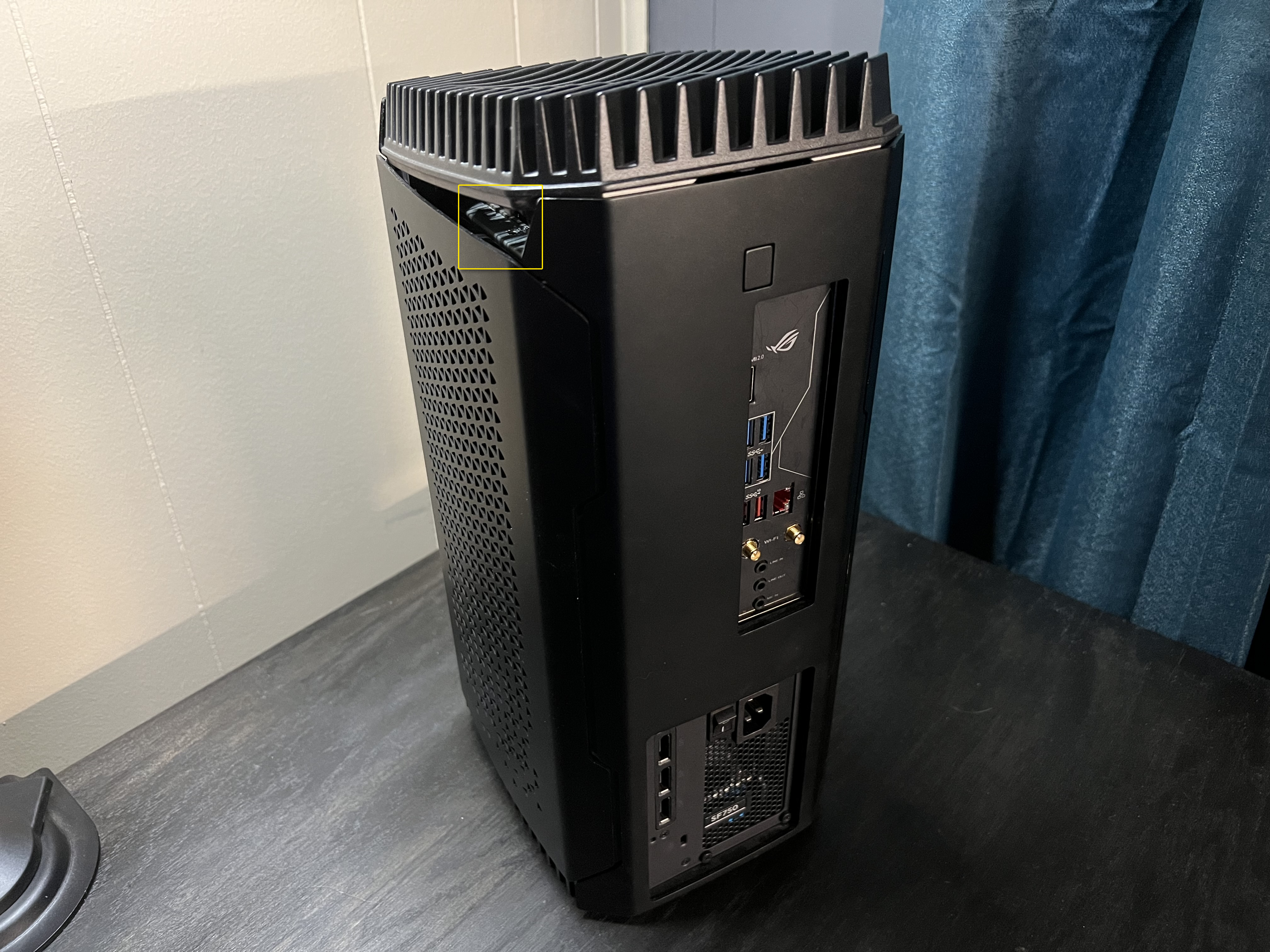

La grille supérieure se soulèvera légèrement une fois suffisamment pressée. Une fois la grille supérieure relâchée, vous la soulèverez.
Il y a un câble de ventilateur provenant de la grille supérieure qui doit être débranché avant de retirer complètement la grille supérieure.
Étape 3 : Retirer le panneau latéral

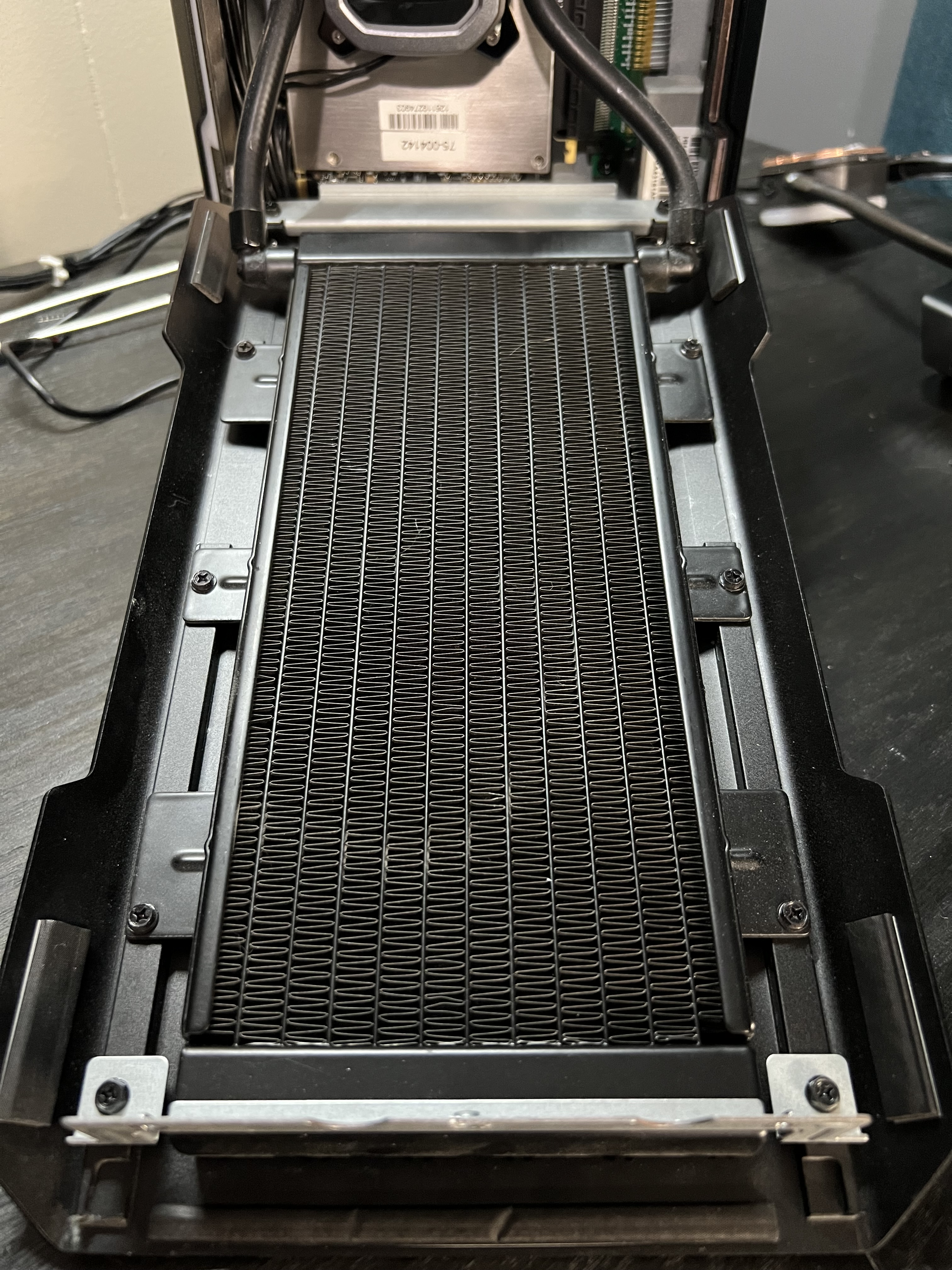

Notez qu'un radiateur est fixé au panneau latéral, soyez donc prudent.

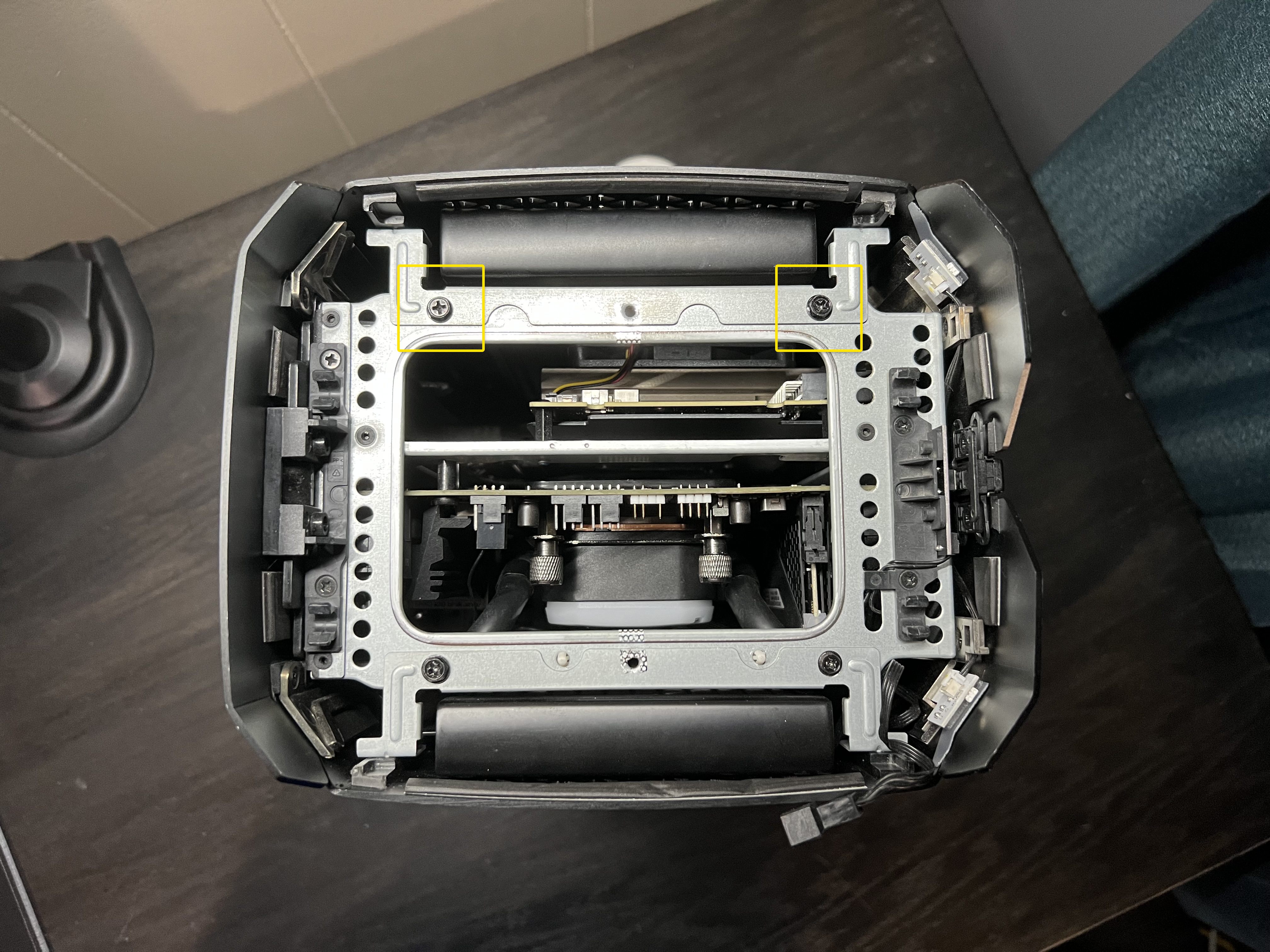

Une fois la grille supérieure retirée, elle révélera 4 vis. Retirez les deux vis indiquées. Une fois les vis retirées, saisissez le haut du panneau latéral et tirez doucement vers le haut. Le panneau latéral se détachera.
Les tuyaux du radiateur permettront au panneau latéral de s'abaisser suffisamment pour retirer le refroidisseur de la carte graphique. Retirer le refroidisseur de la carte n'est pas strictement nécessaire, mais rendra les étapes suivantes plus faciles. Assurez-vous d'avoir de la pâte thermique prête avant de retirer le refroidisseur.
Étape 4 : Retirer le refroidisseur AIO du GPU (facultatif)

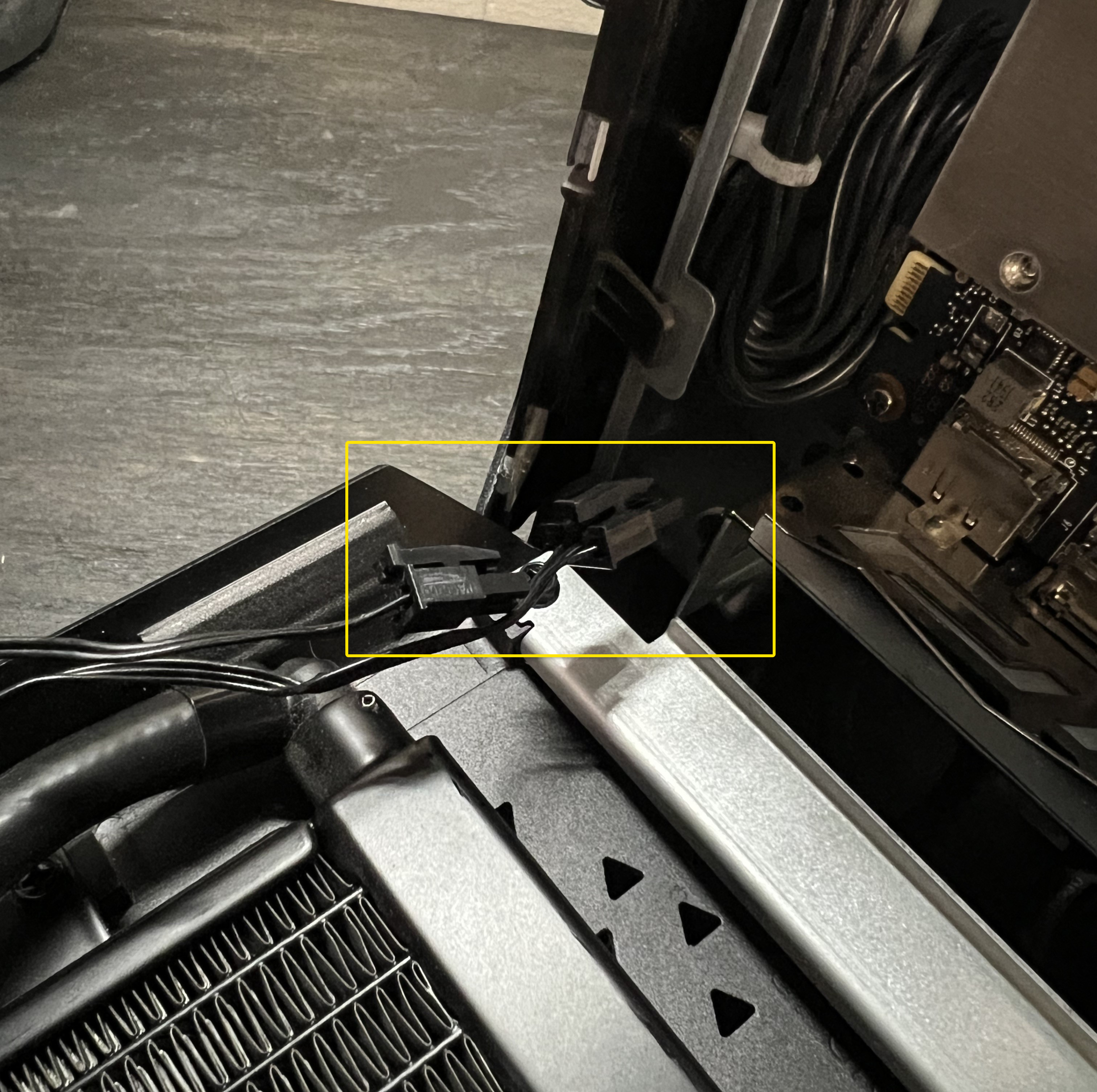

Il y a deux câbles provenant du GPU AIO. Ceux-ci devront être débranchés si vous choisissez de retirer le GPU AIO du système.

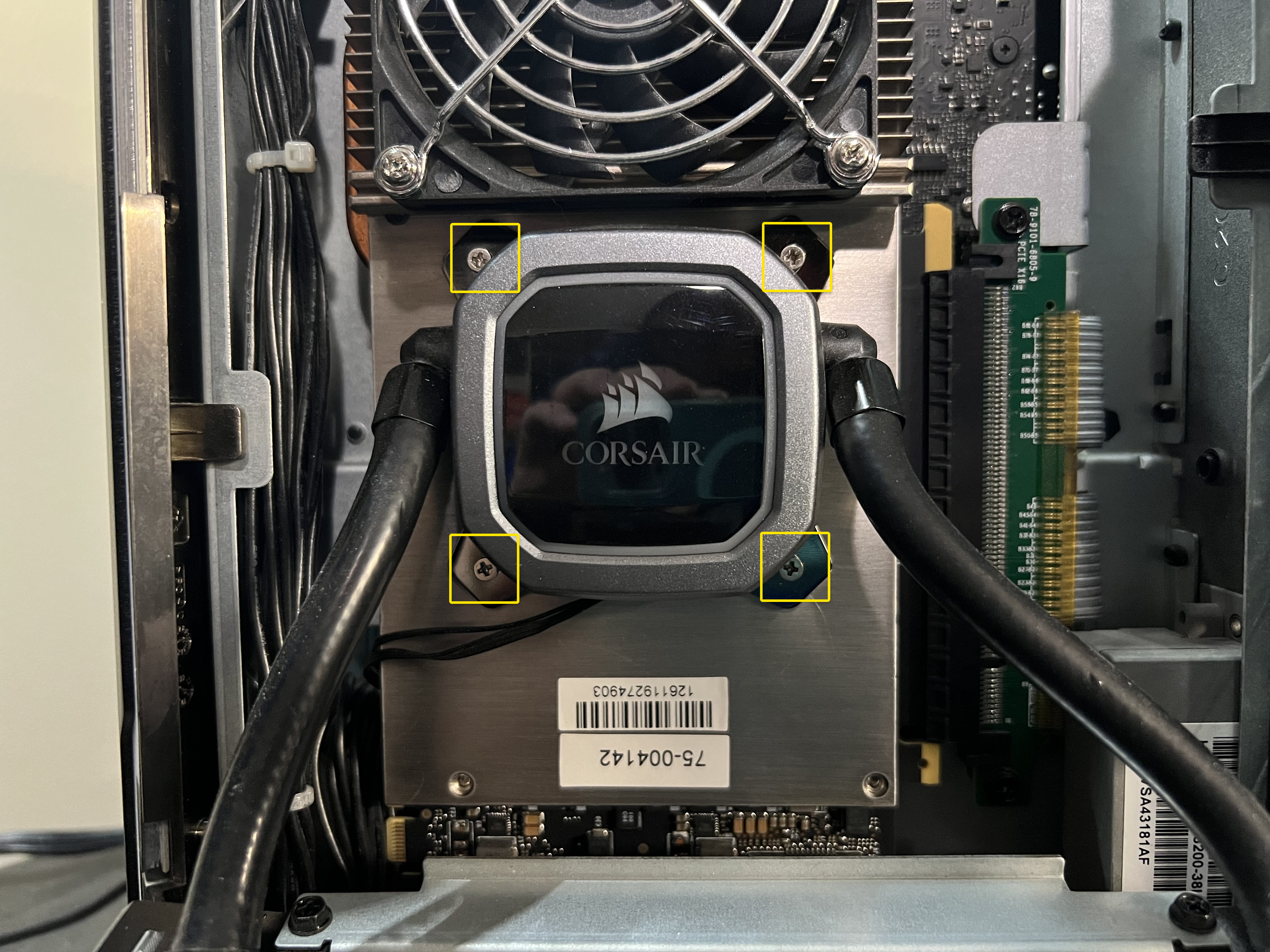

Le refroidisseur AIO du GPU est maintenu par 4 vis. Retirez-les en rotation, en dévissant partiellement chaque vis avant de passer à la suivante.
Étape 5 : Retirer le GPU

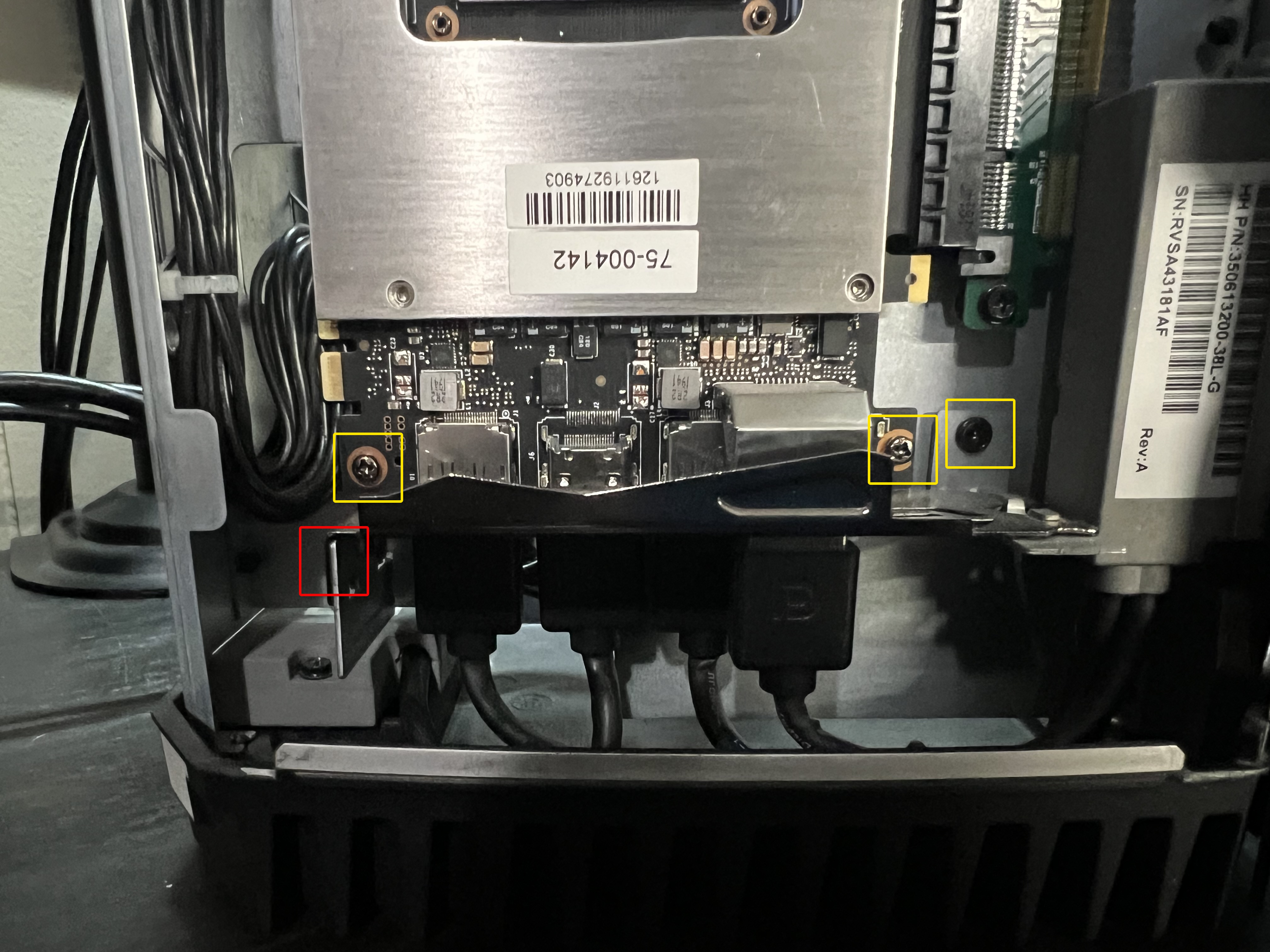

Retirez les quatre vis indiquées qui fixent le GPU au bas du boîtier. La vis en bas à gauche marquée en rouge indique la vis qui maintient le support au boîtier. Ceci n'indique pas la vis à molette maintenant la carte dans le support PCIe.

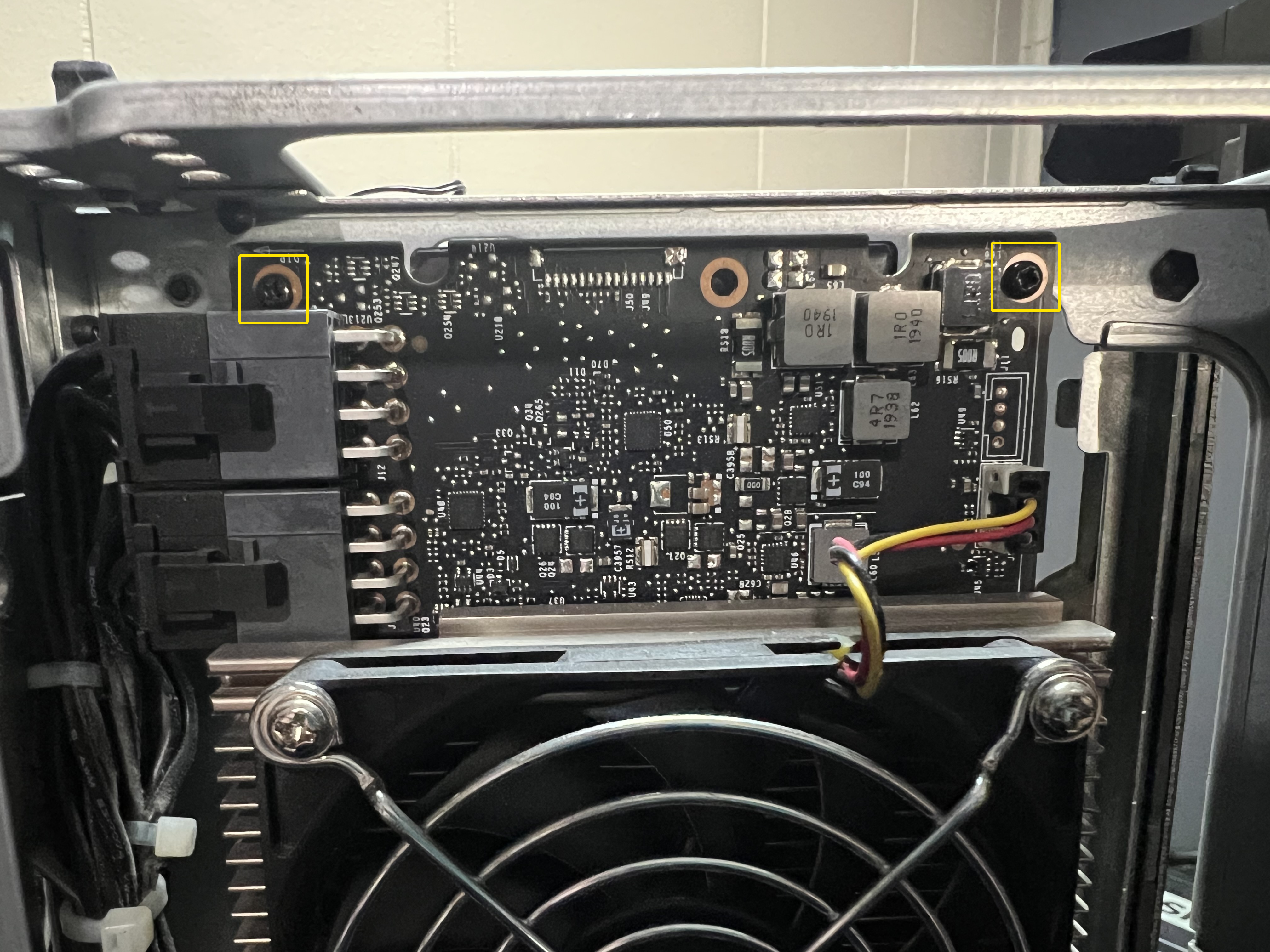

Ensuite, retirez les deux vis indiquées en haut qui maintiennent le GPU en place.

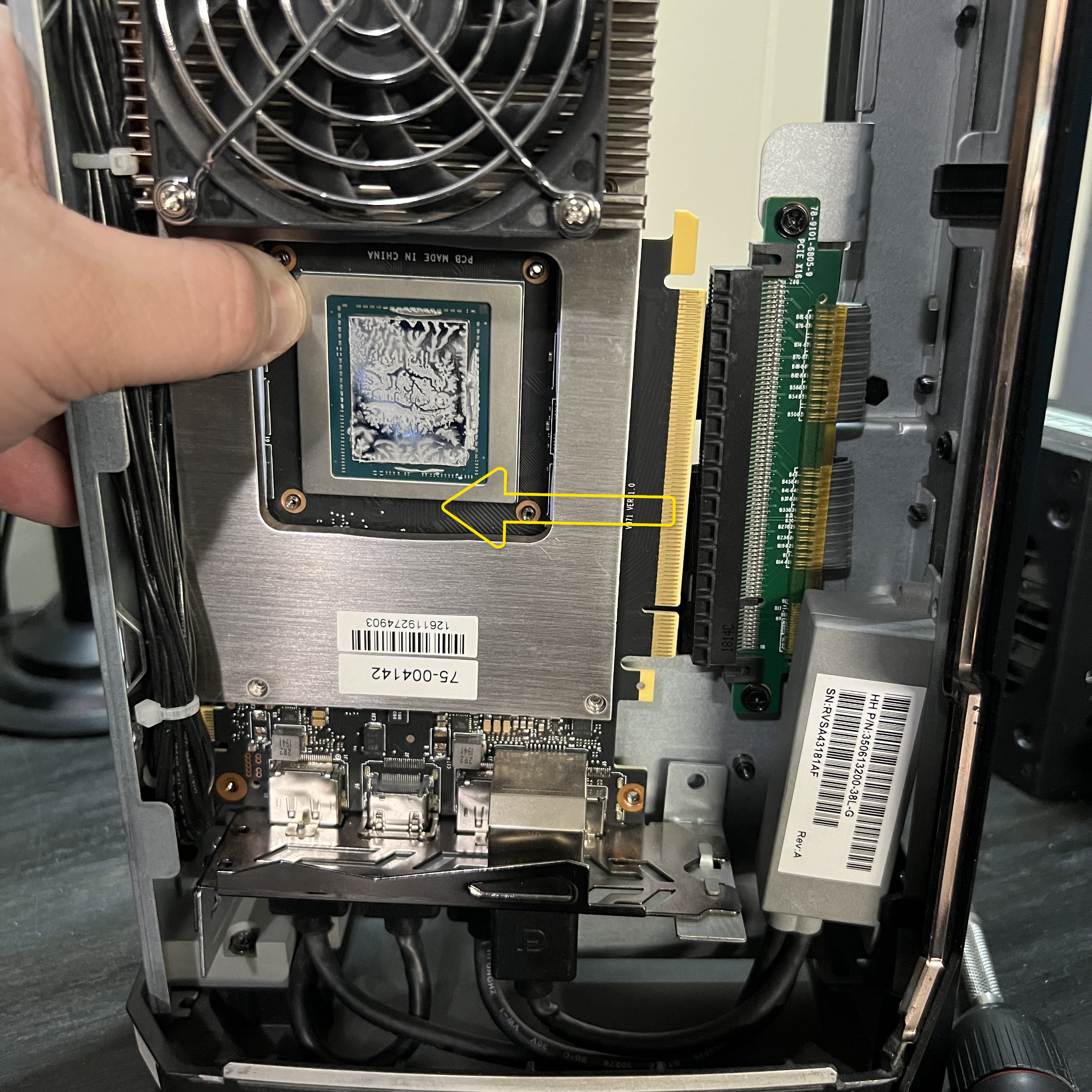

Une fois ces vis retirées, retirez la carte du câble de rallonge PCIe comme indiqué ci-dessous.

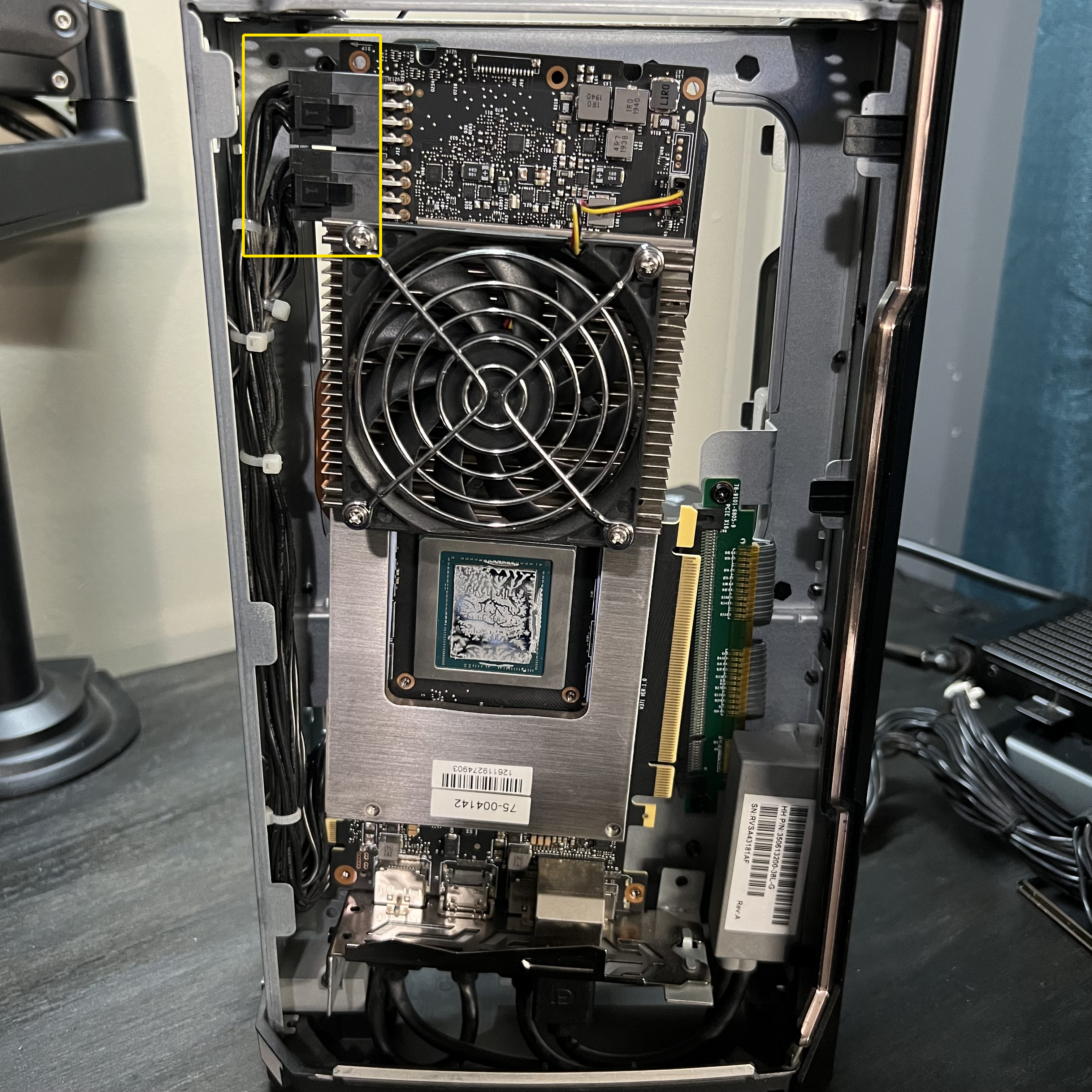

Une fois la carte libérée du câble de rallonge PCIe, déplacez la carte vers la droite et débranchez les connecteurs d'alimentation PCIe.

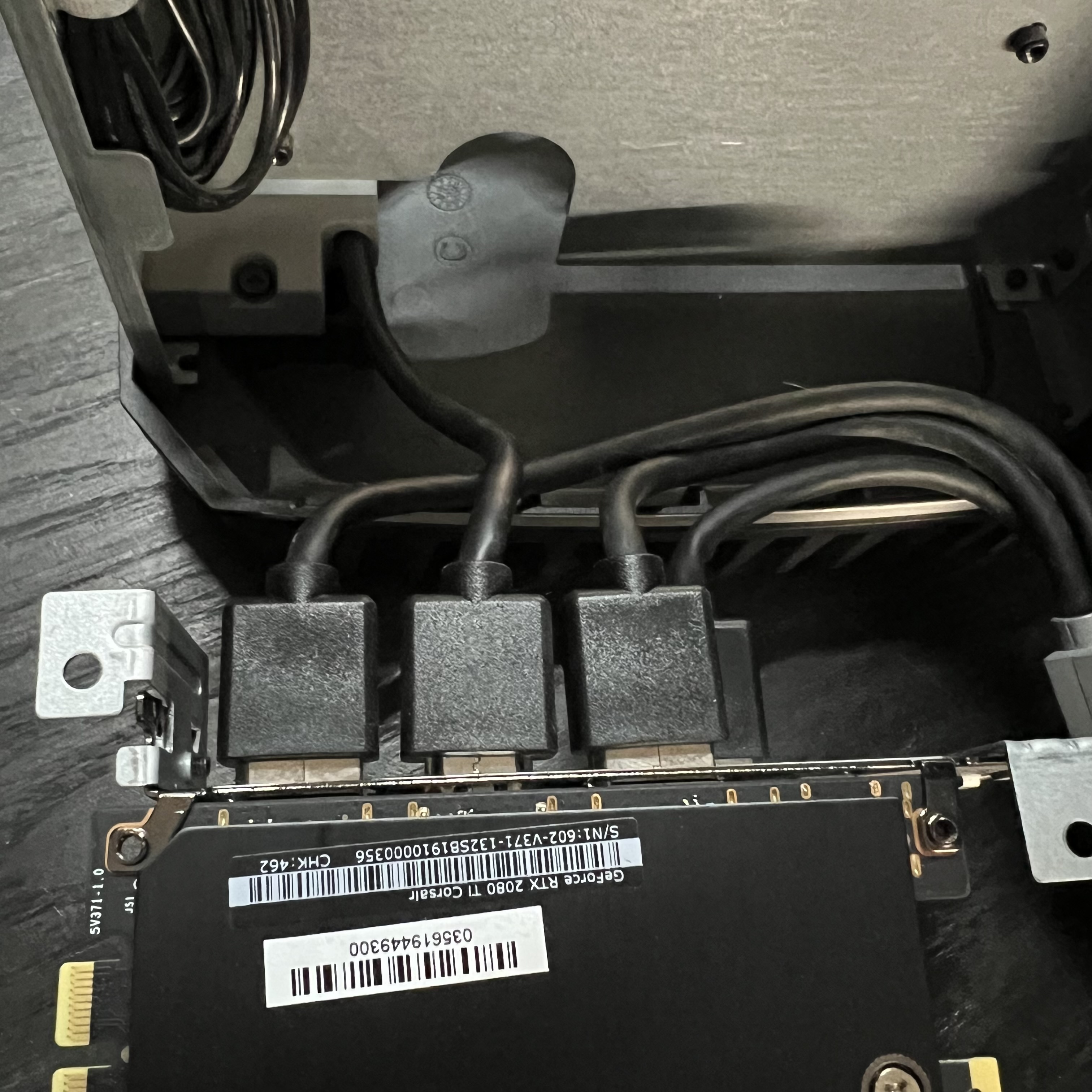

Maintenant, la carte peut être tournée de manière similaire au panneau latéral. Plusieurs câbles d'affichage sont connectés, c'est pourquoi le support PCIE doit être retiré avec la carte. L'un de ces câbles peut aller vers l'avant du boîtier. C'est pourquoi il est préférable de retirer le refroidisseur AIO du GPU.
Si vous avez retiré le refroidisseur, ces câbles d'affichage peuvent rester connectés, mais assurez-vous de ne pas les tirer car cela pourrait endommager la carte graphique ou les câbles eux-mêmes.
Étape 6 : Accéder au M.2
Avec la carte graphique retirée, vous pourrez enfin voir le port M.2 à l'arrière de la carte mère. Certains cartes peuvent avoir l'emplacement du slot positionné de manière à être accessible, tandis que d'autres nécessiteront le retrait du câble PCIe Riser pour atteindre la vis ou même le disque dans le slot M.2.

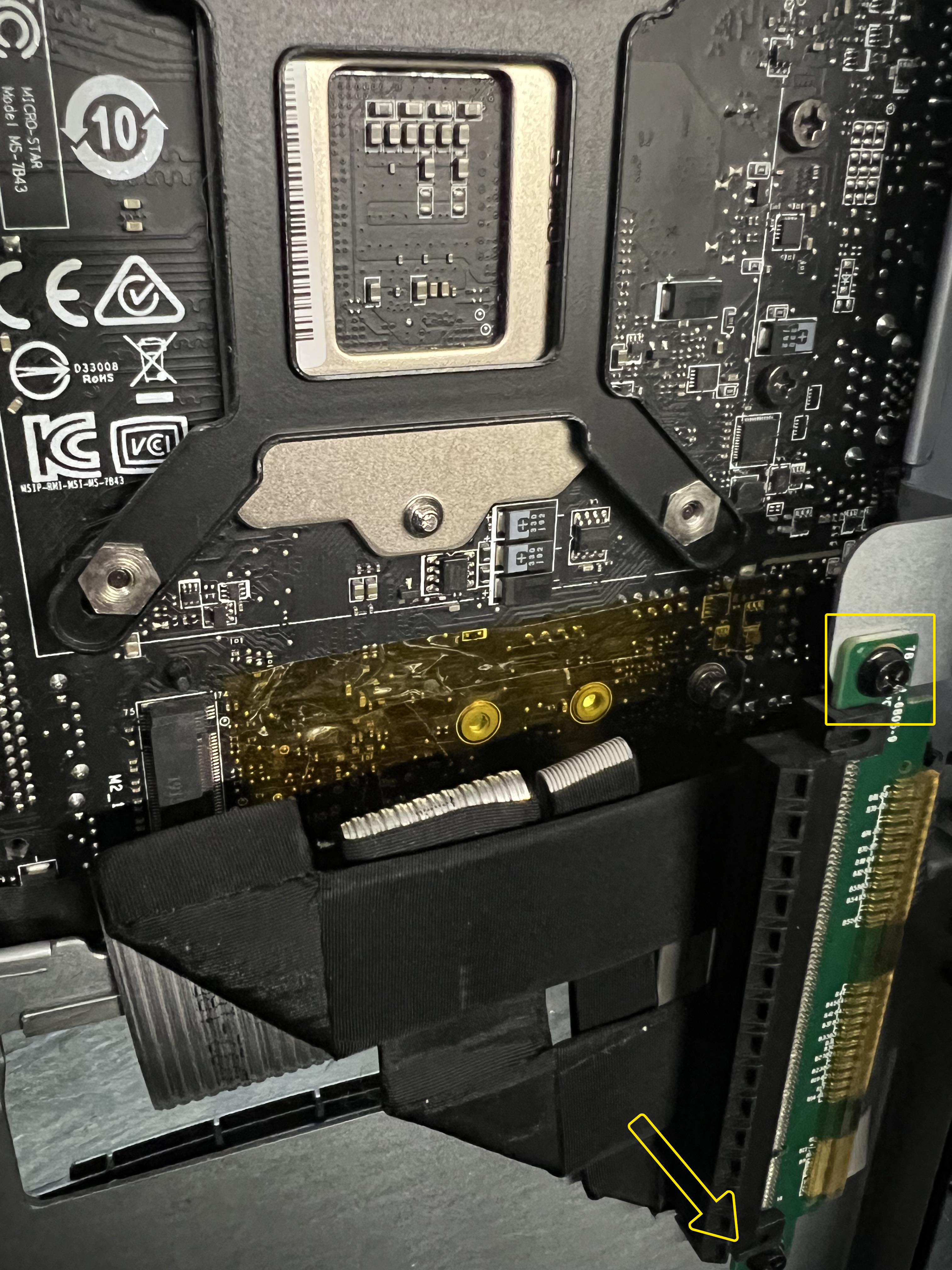

Retirez les deux vis indiquées pour accéder à la vis de montage du M.2 et au port M.2.
Avec le retrait du câble PCIe Riser, nous pouvons accéder à la vis de montage du SSD indiquée ci-dessous. Retirez-la et remplacez le disque.
Notes pour le réassemblage du système
Et voilà, c'est fait ! Félicitations, vous avez remplacé le SSD de votre Corsair One. Le processus à partir d'ici consistera à suivre chaque étape dans l'ordre inverse. Consultez les Conseils et meilleures pratiques en haut du guide pour simplifier le réassemblage.
Si vous avez retiré le refroidisseur AIO GPU à l'étape 4....

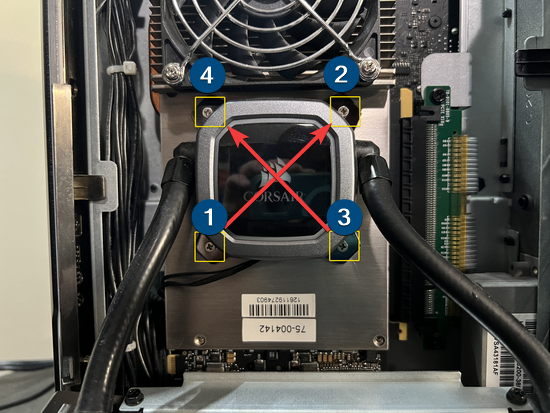

Un motif en croix est le plus recommandé pour éviter d'endommager le GPU. Lors de la réinstallation du refroidisseur, vous devrez nettoyer toute la pâte thermique et en appliquer une nouvelle avant l'installation.
Remplacez chaque vis en rotation et tournez quelques tours avant de passer à la vis en diagonale à travers le boîtier de la pompe. Répétez cela jusqu'à ce que les 4 vis soient serrées.
Vous n'avez pas besoin d'appliquer beaucoup de couple pour serrer complètement ces vis. Arrêtez une fois qu'elles ne peuvent plus être tournées avec vos doigts sur le tournevis.
