Comment installer vos triangles d'éclairage d'accentuation de boîtier LC100

Avec les triangles d'éclairage d'accentuation du boîtier CORSAIR LC100, vous pouvez personnaliser davantage votre PC avec neuf mini-panneaux d'éclairage RGB interconnectés et personnalisables. Cet article contient des instructions et une vidéo sur la façon d'installer le LC100.

Assurez-vous que votre logiciel iCUE est mis à jour vers la dernière version avant l'installation.

Les triangles LC100 ne sont pas conçus pour être échangés à chaud et les triangles ne doivent pas être retirés ou ajoutés ensemble lorsque le système est sous tension.

• Contenu de la boîte
• Installation du LC100
• Configuration du LC100 dans iCUE
• Instructions vidéo

Contenu de la boîte

Assurez-vous d'avoir les composants suivants dans votre achat :

• 1x triangle maître LC100
• 8x triangles compagnons LC100
• Barres de connexion de 4 mm
• Barres de connexion de 5,5 mm
• 1x contrôleur Lighting Node Pro (uniquement inclus dans le kit de démarrage)

Installation du LC100

Avant de commencer l'installation, assurez-vous que votre système informatique est éteint. Une fois éteint, suivez les instructions ci-dessous :

1. Fixez le triangle maître LC100 sur une surface en acier de votre boîtier.

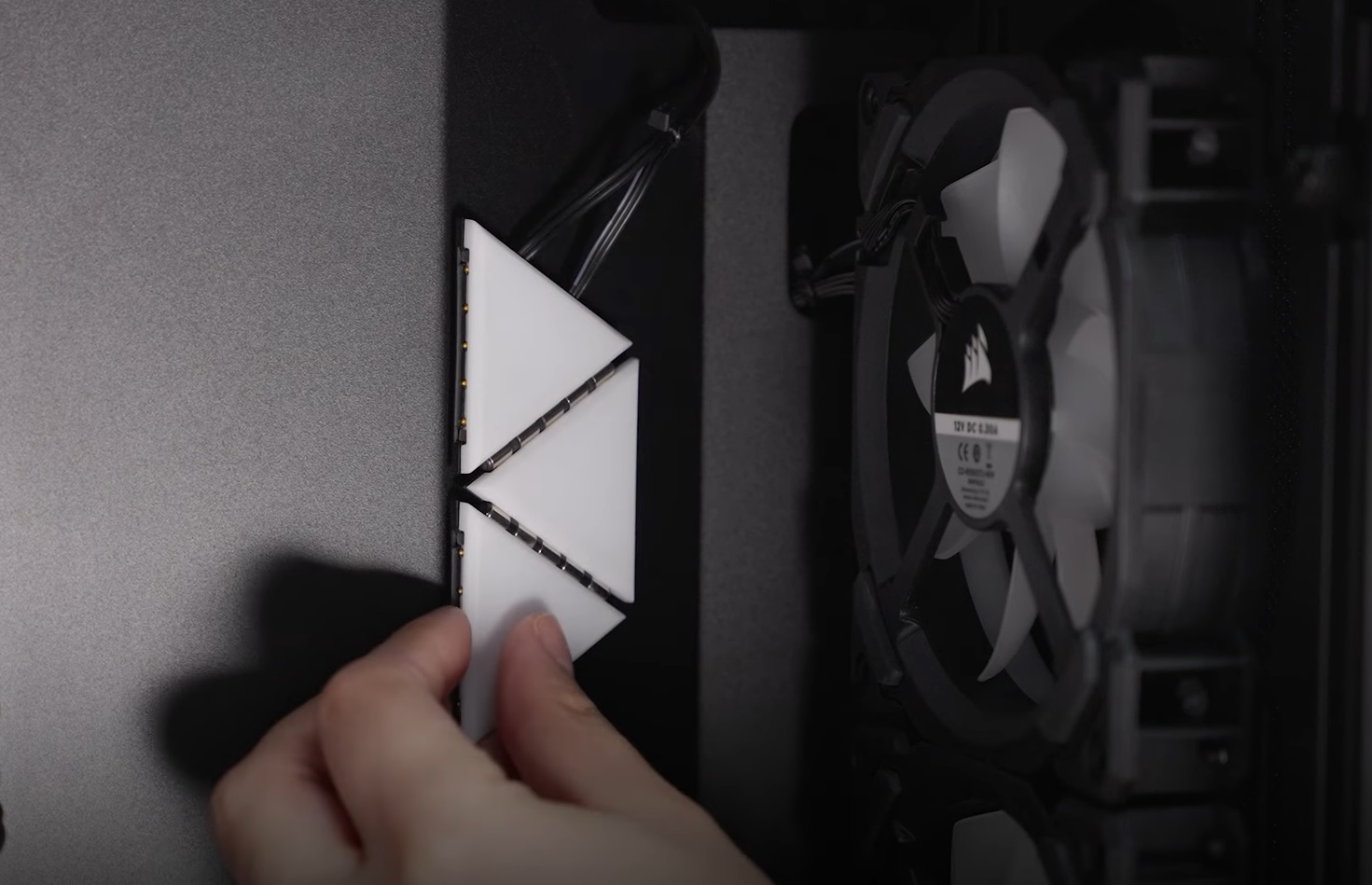

2. Utilisez les barres de connexion de 4 mm ou 5,5 mm pour connecter les triangles compagnons sur le triangle maître dans la forme que vous souhaitez.
   • Les barres de connexion de 5,5 mm sont utilisées pour aider les triangles compagnons à se plier autour d'un coin à des angles de 90 degrés.
   • Jusqu'à 18 triangles compagnons alimentés par 2 triangles maîtres peuvent être contrôlés par un seul contrôleur RGB.



3. Connectez le connecteur d'alimentation RGB à 3 broches du triangle maître à votre contrôleur RGB.
4. Connectez l'alimentation SATA du triangle maître à votre unité d'alimentation.
5. Connectez l'USB et l'alimentation SATA de votre contrôleur RGB si ce n'est pas déjà fait.

Configuration du LC100 dans iCUE

Une fois que vous avez terminé la configuration du LC100 dans votre système, il est temps d'utiliser iCUE pour personnaliser l'éclairage LED RGB. Assurez-vous que le micrologiciel d'iCUE et de votre LC100 ont été mis à jour vers les dernières versions.

1. Ouvrez iCUE.

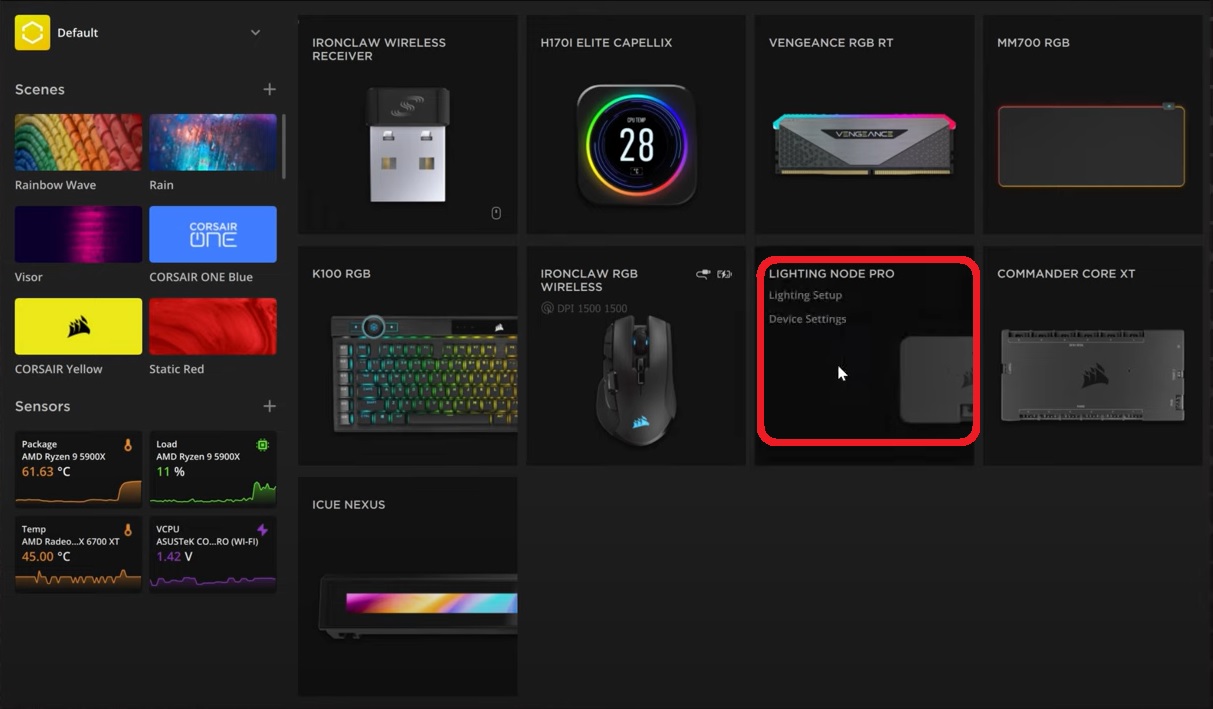

2. Sélectionnez votre contrôleur RGB sur l'écran d'accueil et cliquez sur Configuration de l'éclairage.

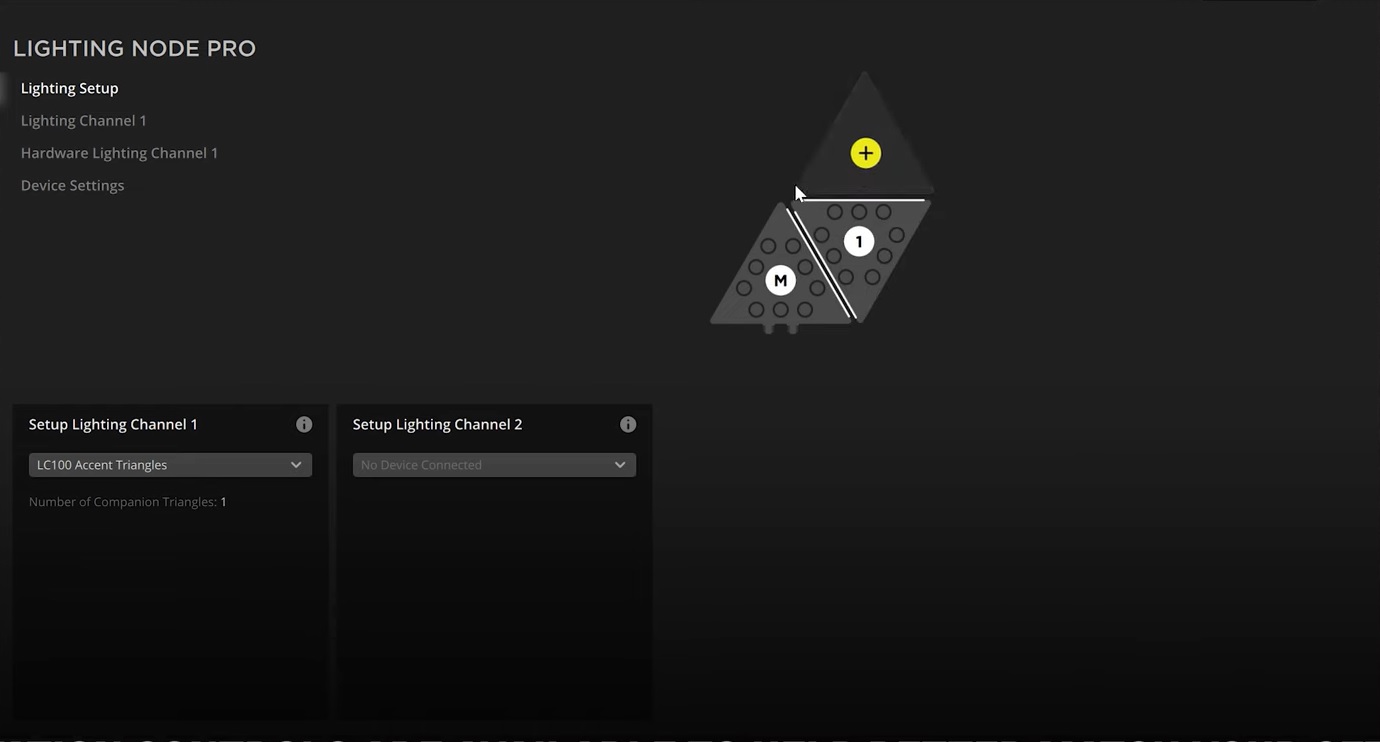

3. Sélectionnez Triangles d'accentuation LC100 dans le menu déroulant du canal d'éclairage auquel vous avez connecté le LC100.
4. Sur l'écran de prévisualisation, ajoutez et déplacez les triangles pour correspondre à la configuration de votre LC100.



5. Sélectionnez Canal d'éclairage dans le menu de gauche.
6. Cliquez sur le bouton + dans Calques d'éclairage pour créer un nouveau calque d'éclairage pour votre LC100.
7. Utilisez les options pour personnaliser les effets d'éclairage que vous souhaitez pour votre LC100.
   • REMARQUE : Si vous sélectionnez un effet LIGHTING LINK, l'effet d'éclairage sera appliqué à tous les appareils compatibles avec iCUE connectés à votre PC.


Instructions vidéo
