Remplacement du panneau d'E/S 5000D/5000X

Retirer le panneau E/S est assez facile. Les étapes ci-dessous décriront le processus de remplacement du panneau E/S pour votre boîtier.

1. Éteignez votre PC et débranchez le câble d'alimentation de la prise murale. Basculez l'interrupteur de l'alimentation sur Off.
2. Retirez le panneau latéral en verre gauche du boîtier pour accéder à l'intérieur du boîtier.
3. Débranchez tous les câbles du panneau E/S de la carte mère.

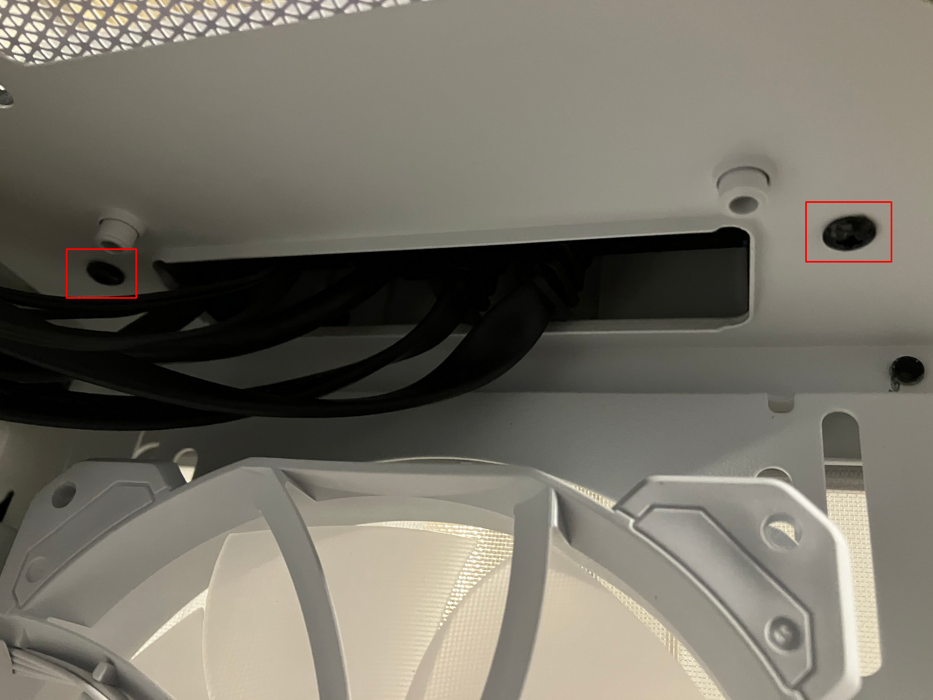

4. Retirez ces deux vis.
   1.

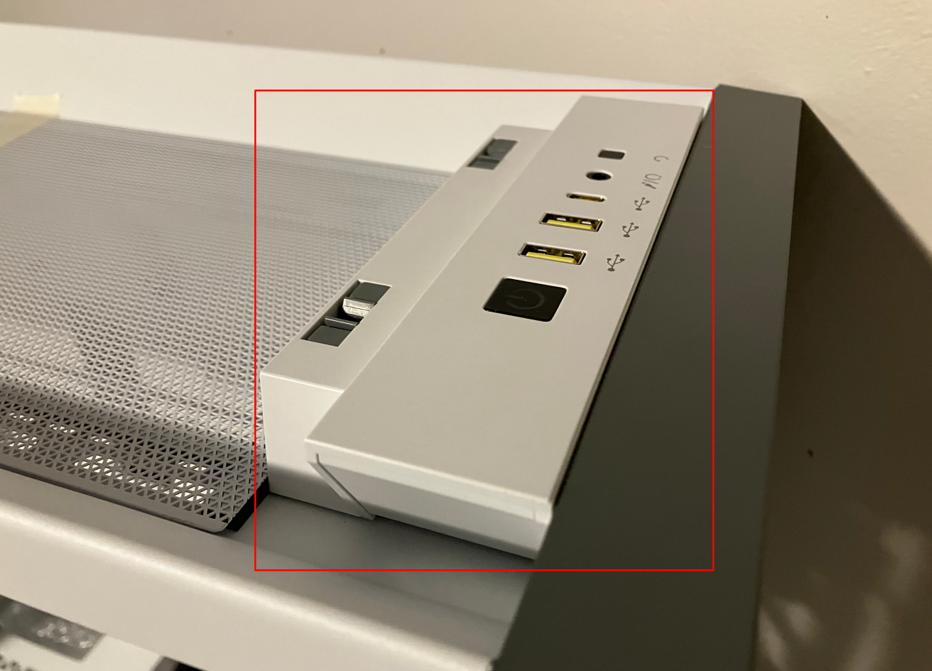

5. Une fois ces vis retirées, le panneau E/S sera lâche et amovible. Voici à quoi ressemble le panneau E/S vu de dessus du boîtier.
   1.

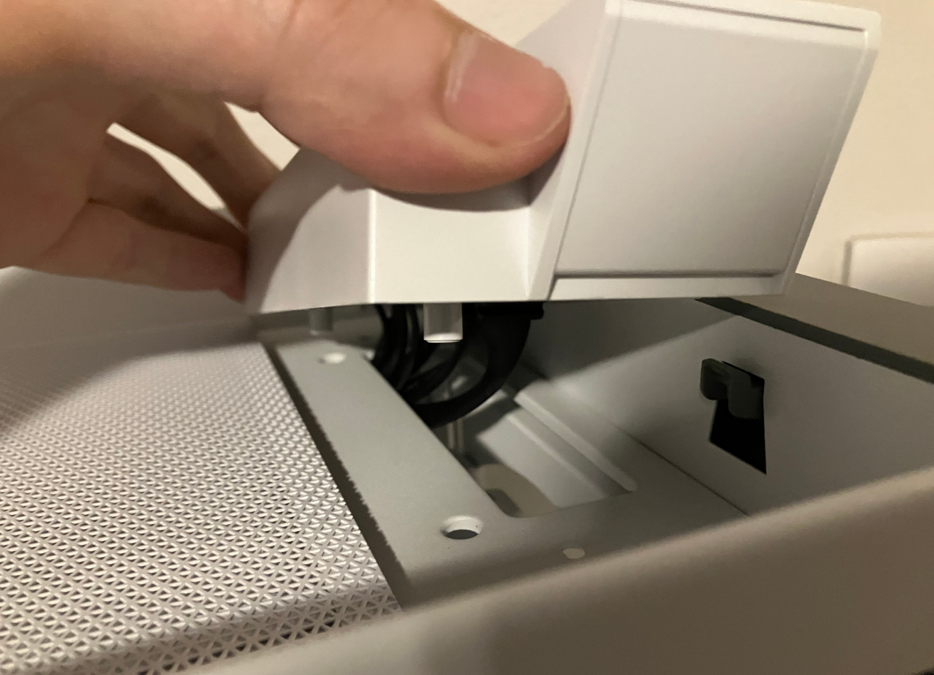

6. Maintenant que les vis ont été retirées, le panneau E/S peut être enlevé.
   1.
7. Retirez lentement le panneau E/S avec les câbles attachés qui ont été débranchés à l'étape n°3, pour éviter de tirer/endommager des câbles dans le processus.
8. L'installation du nouveau panneau E/S se fait de la même manière en sens inverse. Faites passer les câbles du nouveau panneau E/S à travers l'ouverture.
9. Vissez les 2 vis de l'intérieur du boîtier pour fixer le panneau E/S en place.
10. Rebranchez tous les câbles du panneau E/S sur la carte mère.
11. Remettez le panneau latéral en verre en place, rebranchez le câble d'alimentation de l'alimentation sur la prise murale et rallumez le PC.
