Questa guida è per sostituire un SSD M.2 montato sul retro della scheda madre del Corsair One. Non garantisce la presenza di un M.2 sul retro della scheda madre, poiché non tutti i sistemi Corsair One hanno un M.2 sul retro della scheda.
- Prima di iniziare
- Consigli e migliori pratiche
- Come accedere all'SSD
- Note per il rimontaggio del sistema
Prima di iniziare
Per questo processo avrai bisogno dei seguenti strumenti:
- Cacciavite a croce PH2
- Cacciavite a croce PH1 (La maggior parte dei kit di riparazione multiuso avrà le punte o i driver appropriati.)
- Taglierino, tronchesi o forbici (Per tagliare i lacci preinstallati)
- Pasta termica
- Pinzette (In alcuni punti è difficile raggiungere con le mani)
- Lacci per cavi
- Tavolo o superficie solida su cui lavorare. (Il tappeto non è raccomandato)
Aprire il sistema non annullerà la Garanzia Limitata Corsair, ma eventuali danni causati dall'utente non saranno coperti dalla garanzia. Si prega di utilizzare gli strumenti corretti per il compito e lavorare su una superficie stabile con spazio sufficiente per posizionare i componenti mentre si lavora.
Consigli e migliori pratiche
Man mano che raggiungi ciascun passaggio del processo di riparazione, è altamente consigliabile scattare una foto simile a quelle fornite. Mentre rimuovi le viti, puoi anche metterle in un vassoio o in una borsa etichettata per il passaggio in cui sono state rimosse. Questo può garantire che tu abbia riferimenti per ciascun passaggio per il tuo sistema specifico e ti aiuterà a ricordare dove vanno le viti durante il rimontaggio del sistema.
Potrebbero esserci lacci da rimuovere quando si apre il sistema per questa riparazione, ma alcuni sistemi potrebbero non avere lacci da rimuovere. Il sistema utilizzato per questa guida non aveva lacci da rimuovere. Durante il rimontaggio del sistema, puoi scegliere di reinstallare eventuali lacci che hai dovuto rimuovere, ma non è obbligatorio.
Il Passaggio 4 è altamente consigliato, ma non obbligatorio. Si tratta di rimuovere il blocco AIO della GPU dalla scheda grafica, pulire la pasta termica attuale, riapplicare nuova pasta termica e riposizionare il blocco AIO. Questo aiuterà a mantenere il raffreddamento del sistema alle migliori prestazioni.
Come accedere all'SSD
Passaggio 1: Prepara il tuo spazio di lavoro e il sistema.
È altamente consigliabile non fare questo lavoro su tappeti, moquette o scrivanie in vetro. I grandi tappetini per mouse su una scrivania, o su una scrivania in legno, sono preferiti. Assicurati di rimuovere tutte le antenne, i dongle USB e i connettori.
Passaggio 2: Rimuovi la griglia superiore.

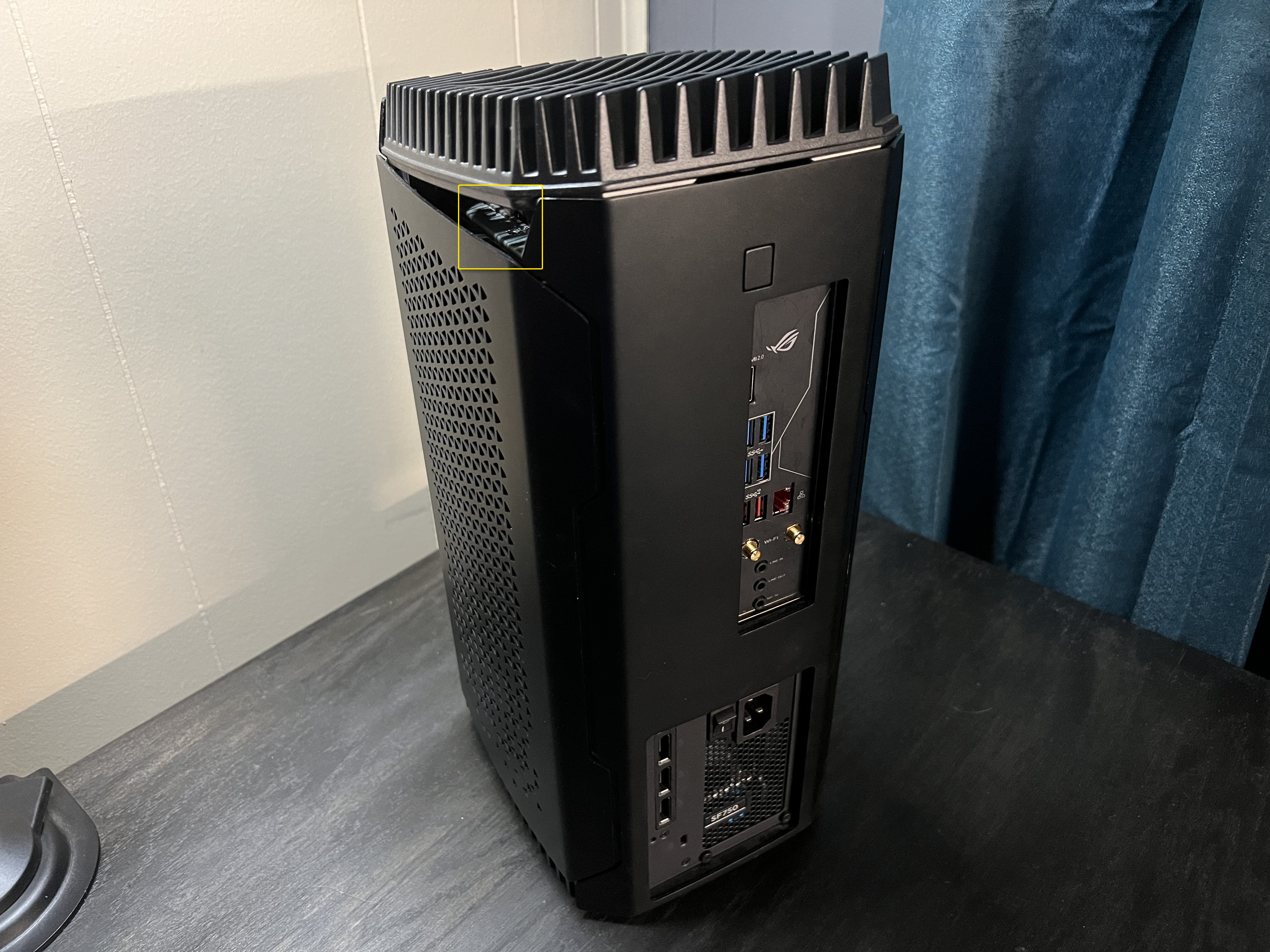

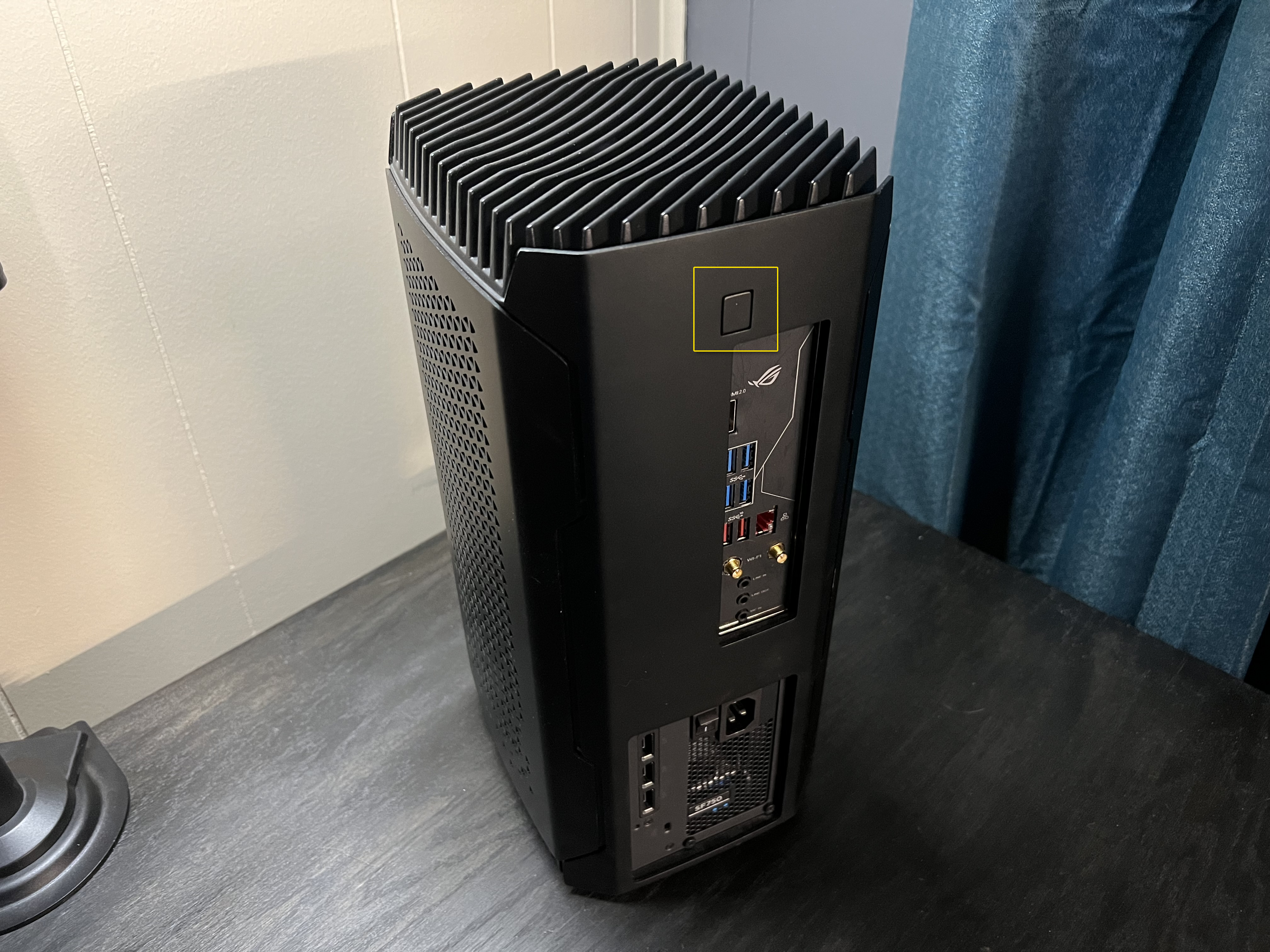

htmlLa griglia superiore si alzerà leggermente una volta premuta abbastanza. Una volta rilasciata la griglia superiore, solleverai la griglia.

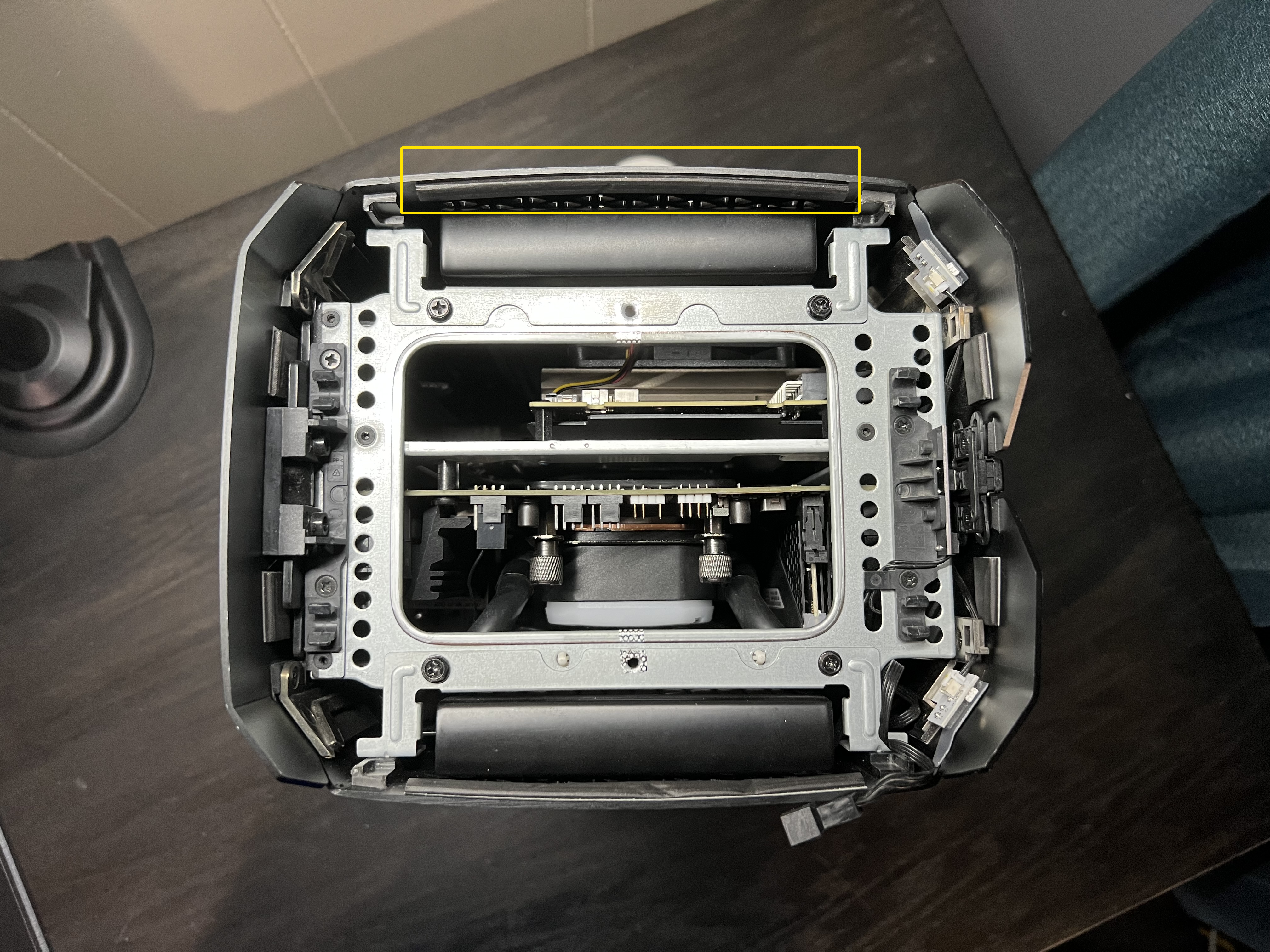

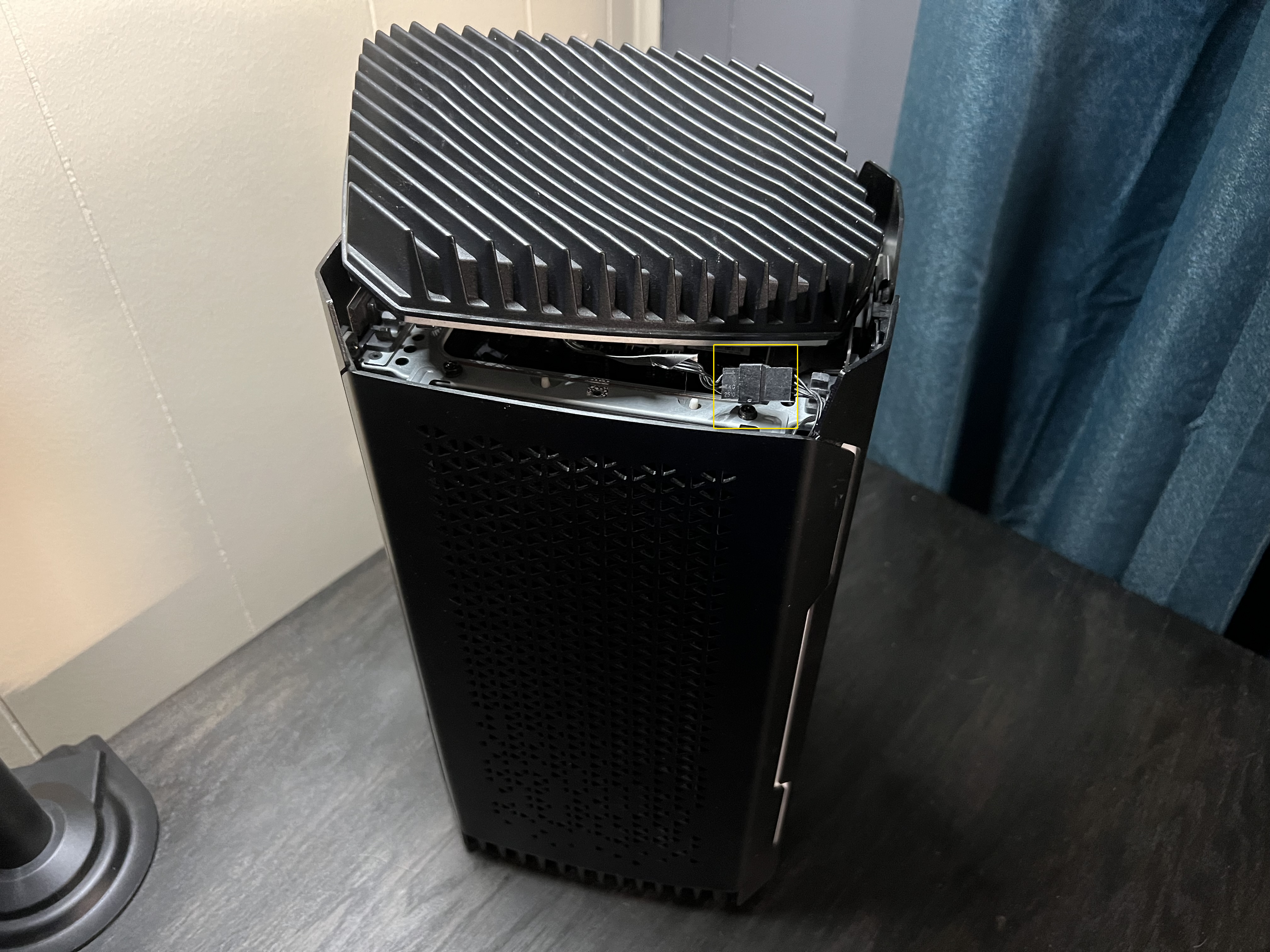

C'è un cavo del ventilatore che esce dalla griglia superiore che deve essere scollegato prima di rimuovere completamente la griglia superiore.
Passo 3: Rimuovere il pannello laterale

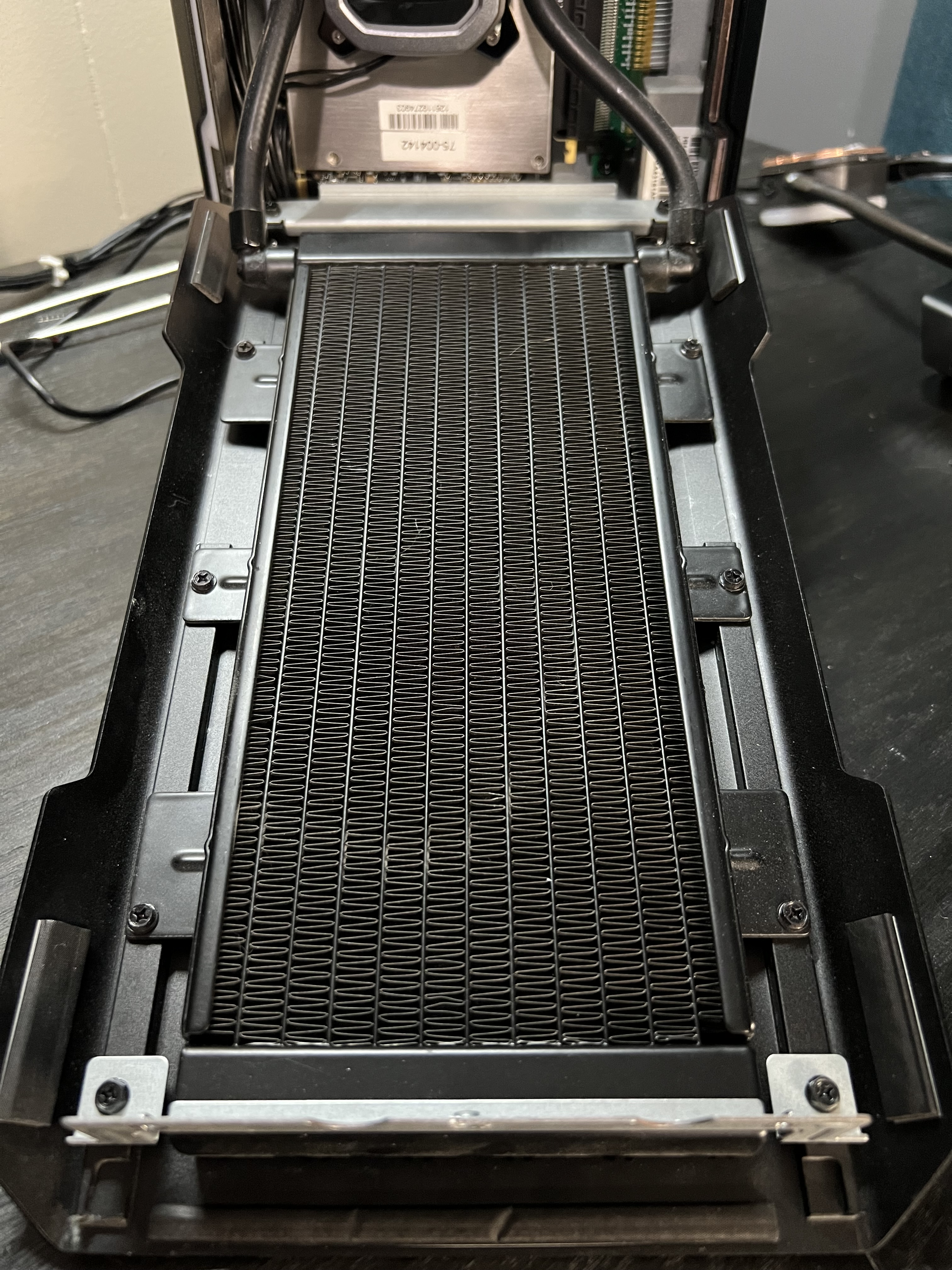

Nota che c'è un radiatore attaccato al pannello laterale, quindi fai attenzione.

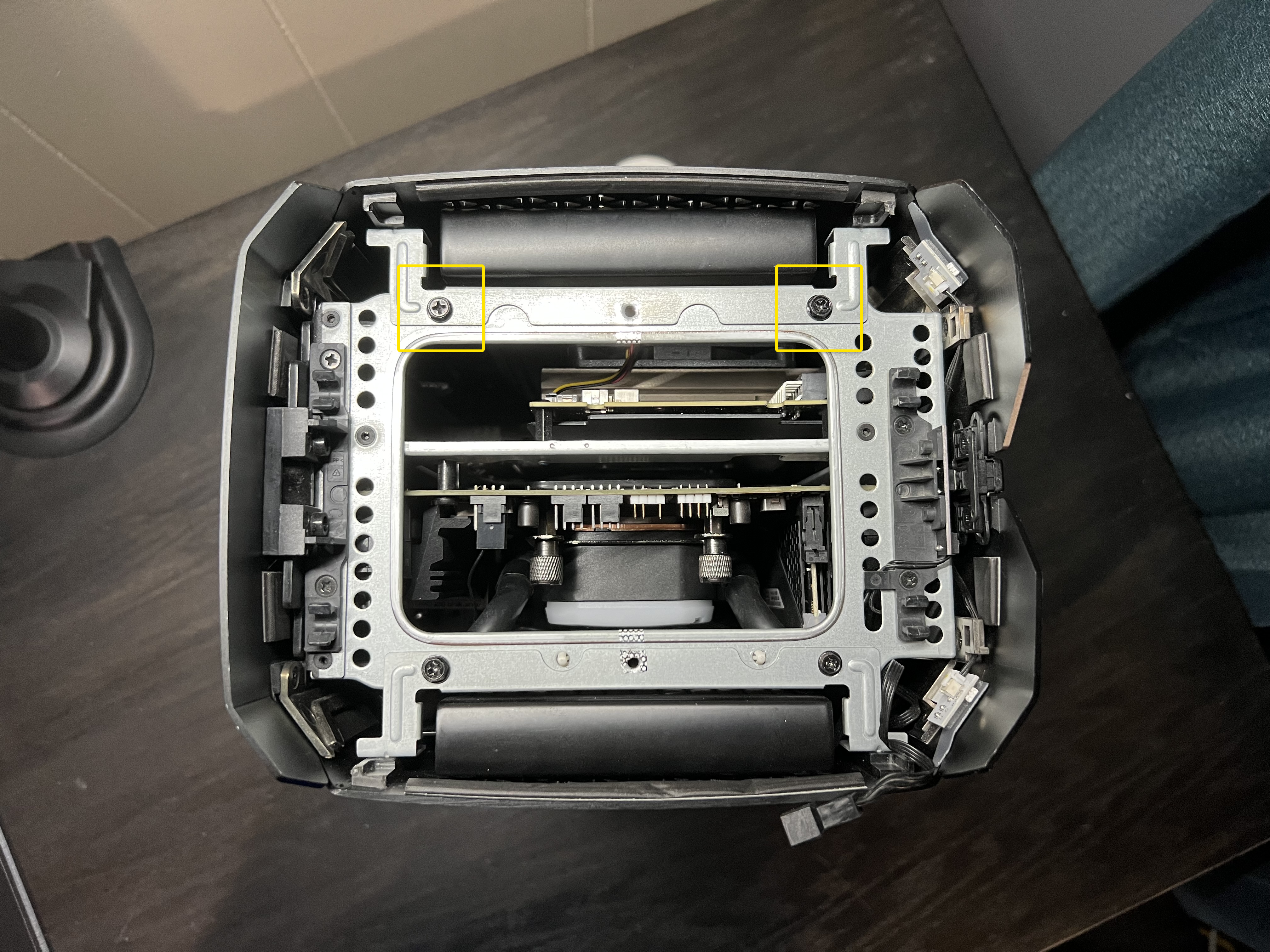

Una volta rimossa la griglia superiore, verranno rivelate 4 viti. Rimuovi le due viti indicate. Una volta rimosse le viti, afferra la parte superiore del pannello laterale e tira delicatamente verso l'alto. Il pannello laterale si staccherà.
I tubi del radiatore permetteranno al pannello laterale di adagiarsi abbastanza per rimuovere il dissipatore dalla scheda grafica. Rimuovere il dissipatore dalla scheda non è strettamente necessario, ma renderà i passaggi successivi più gestibili. Assicurati di avere della pasta termica pronta prima di rimuovere il dissipatore.
Passo 4: Rimuovere il dissipatore AIO della GPU (opzionale)

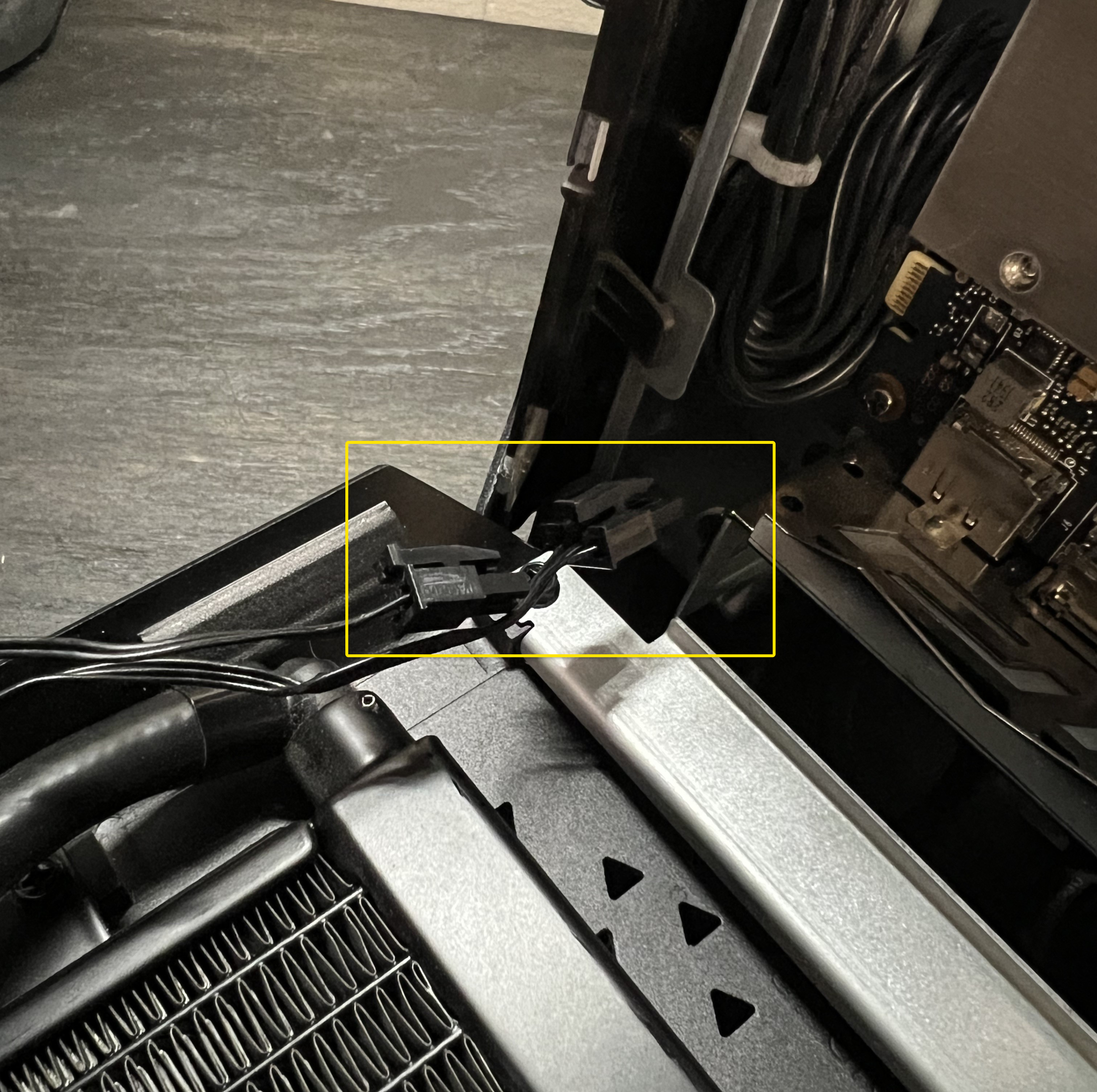

Ci sono due cavi che escono dalla GPU AIO. Questi dovranno essere rimossi se scegli di rimuovere la GPU AIO dal sistema.

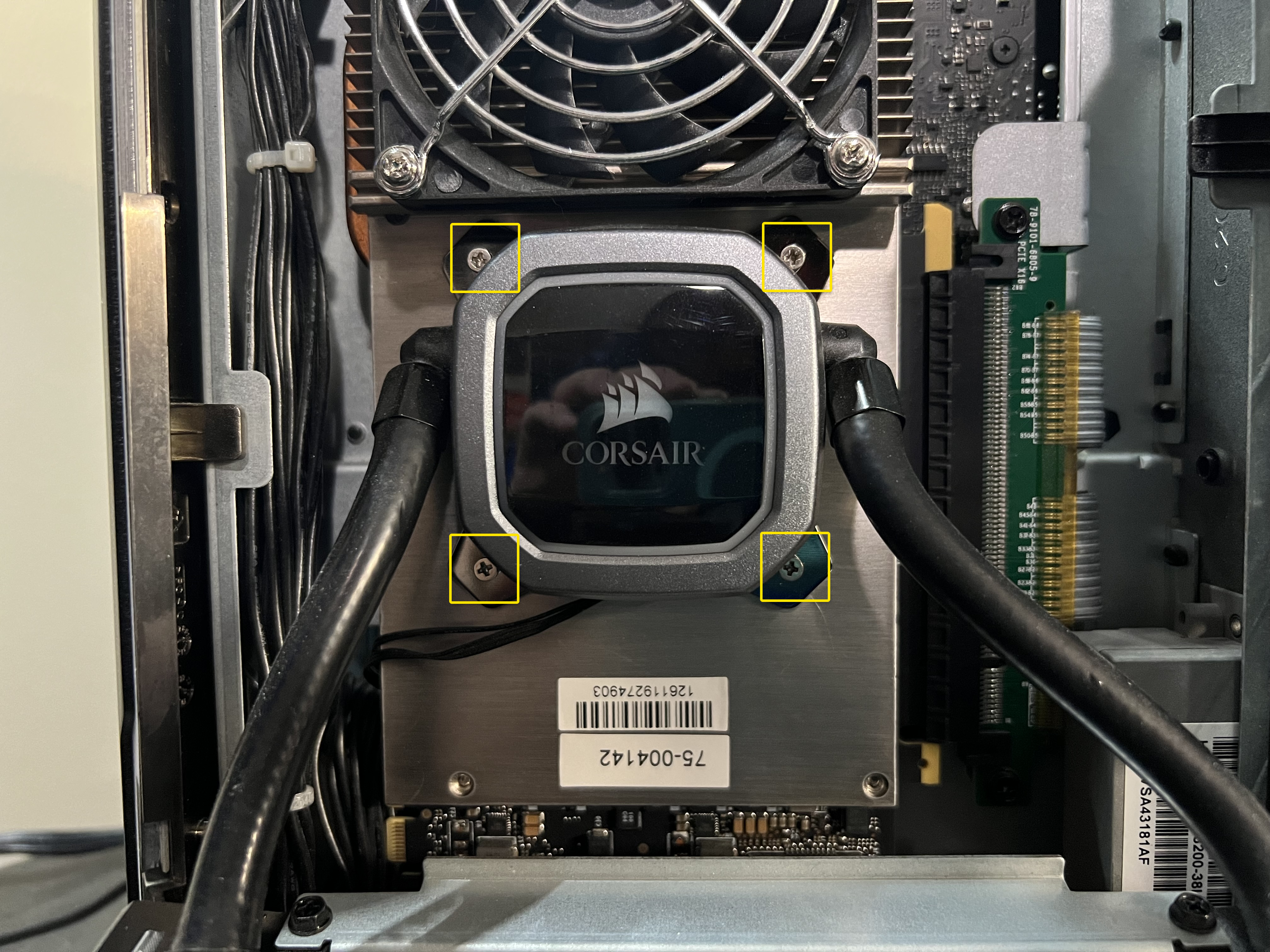

Il dissipatore AIO della GPU è fissato con 4 viti. Rimuovile in sequenza, svitando parzialmente ciascuna vite prima di passare alla successiva.
Passo 5: Rimuovere la GPU
Rimuovi le quattro viti indicate che fissano la GPU sul fondo del case. La vite in basso a sinistra contrassegnata in rosso indica la vite che tiene il supporto al case. Questo non indica la vite a farfalla che tiene la scheda nel supporto PCIe.
Successivamente, rimuovi le due viti indicate dall'alto che tengono la GPU in posizione.

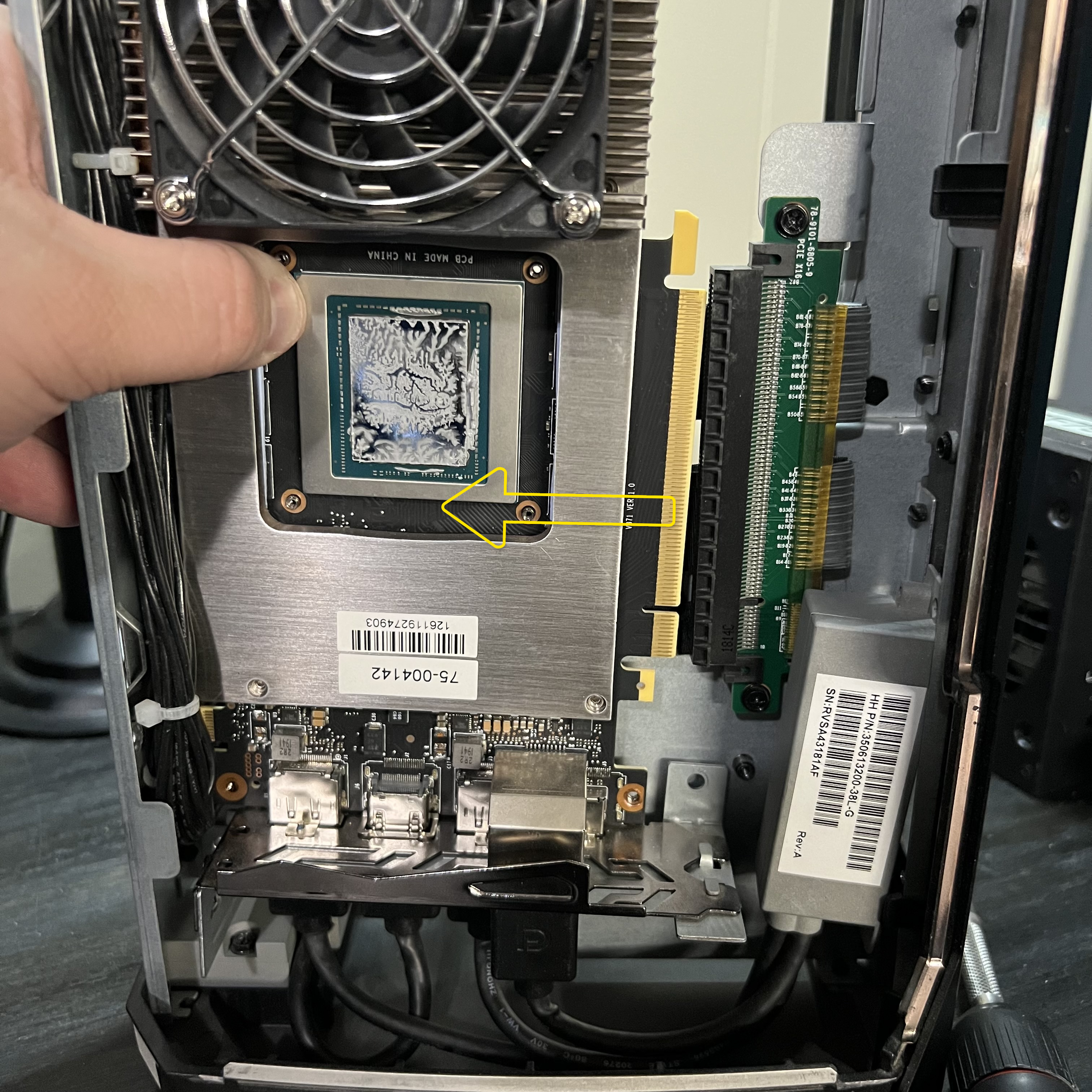

Una volta rimosse queste viti, stacca la scheda dal cavo del riser PCIe come mostrato di seguito.

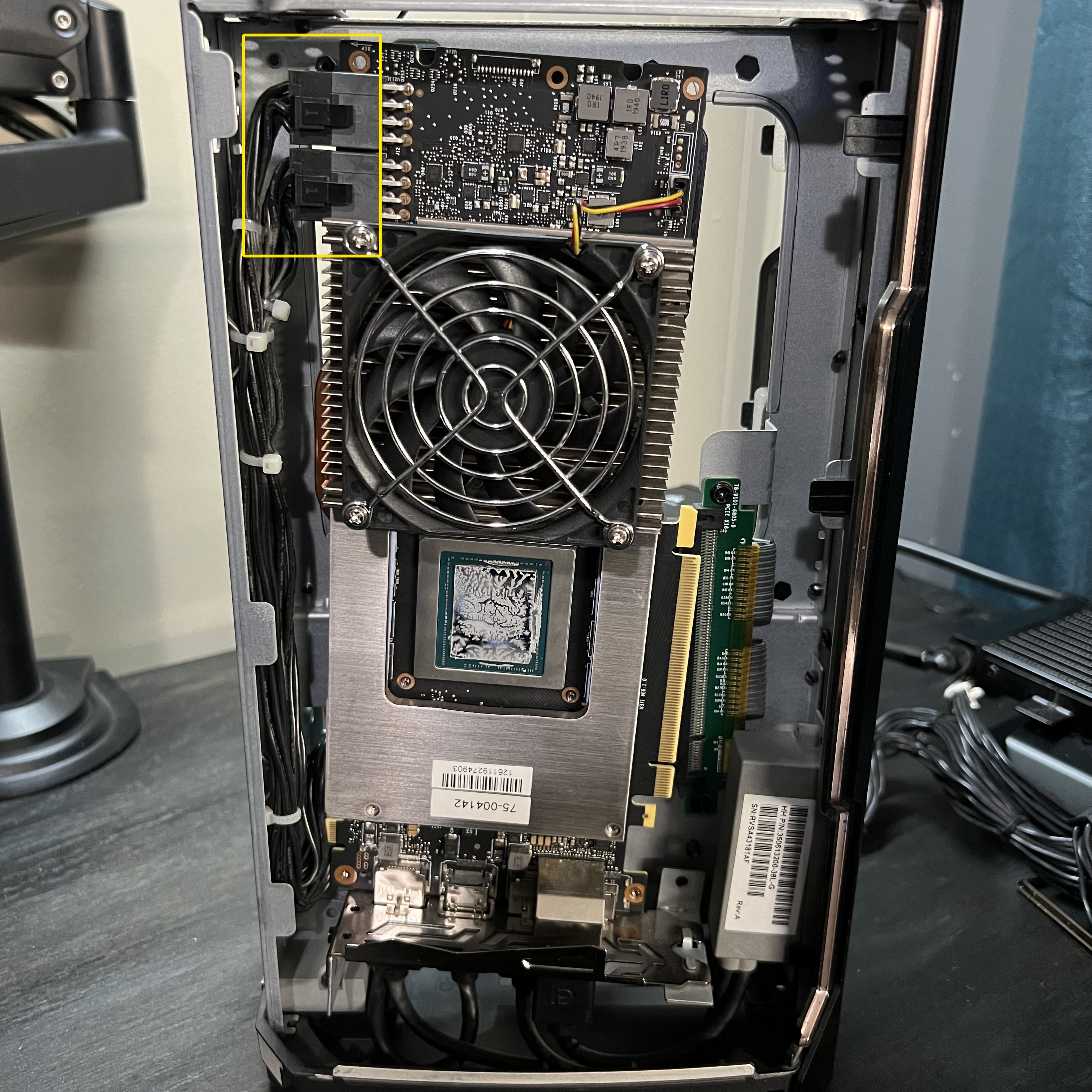

Una volta che la scheda è libera dal riser PCIe, sposta la scheda verso destra e scollega i connettori di alimentazione PCIe.

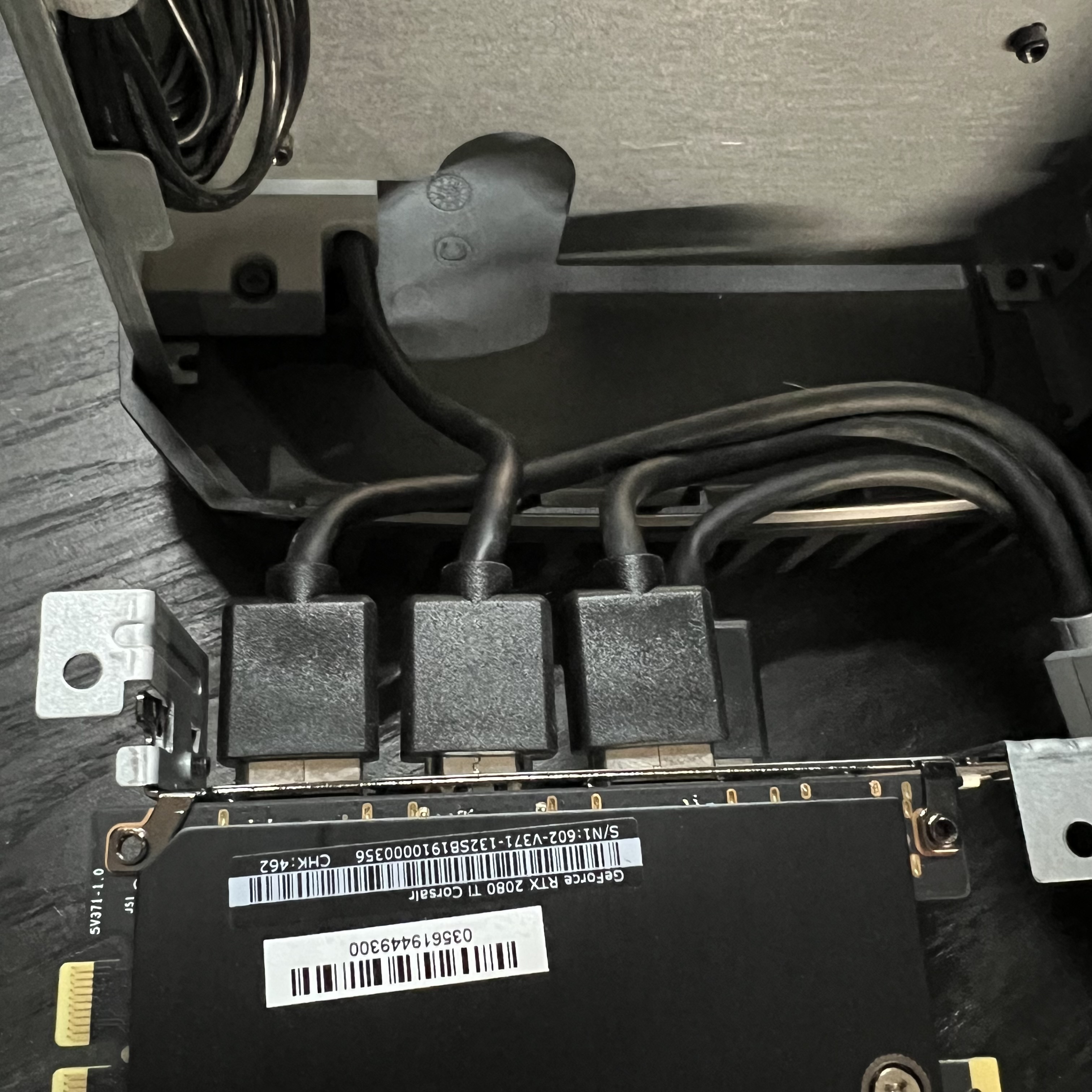

Ora la scheda può essere ruotata in modo simile al pannello laterale. Ci sono diversi cavi di display collegati, motivo per cui il supporto PCIE deve essere rimosso insieme alla scheda. Uno di questi cavi potrebbe arrivare alla parte anteriore del case. Questo è il motivo per cui è preferibile rimuovere il dissipatore AIO della GPU.
Se hai rimosso il dissipatore, questi cavi di display possono rimanere collegati, ma assicurati che non vengano tirati poiché potrebbero danneggiare la scheda grafica o i cavi stessi.
Passaggio 6: Accedi all'M.2
Con la scheda grafica rimossa, sarai finalmente in grado di vedere la porta M.2 sul retro della scheda madre. Alcune schede possono avere lo slot posizionato in modo da poter essere raggiunto, mentre altre richiederanno la rimozione del cavo del PCIe Riser per raggiungere la vite o persino il drive nello slot M.2.

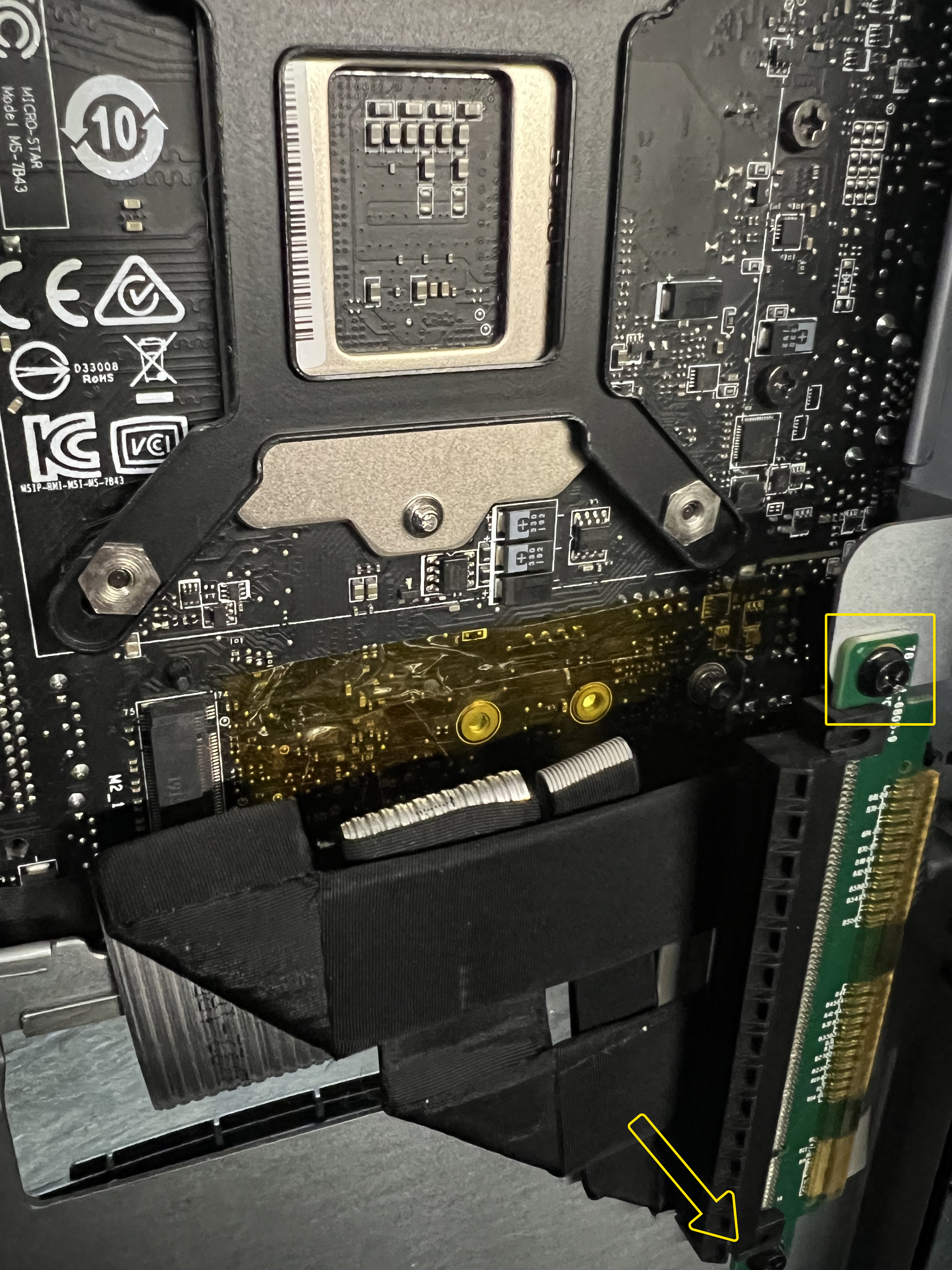

Rimuovi le due viti indicate per raggiungere la vite di montaggio dell'M.2 e accedere alla porta M.2.

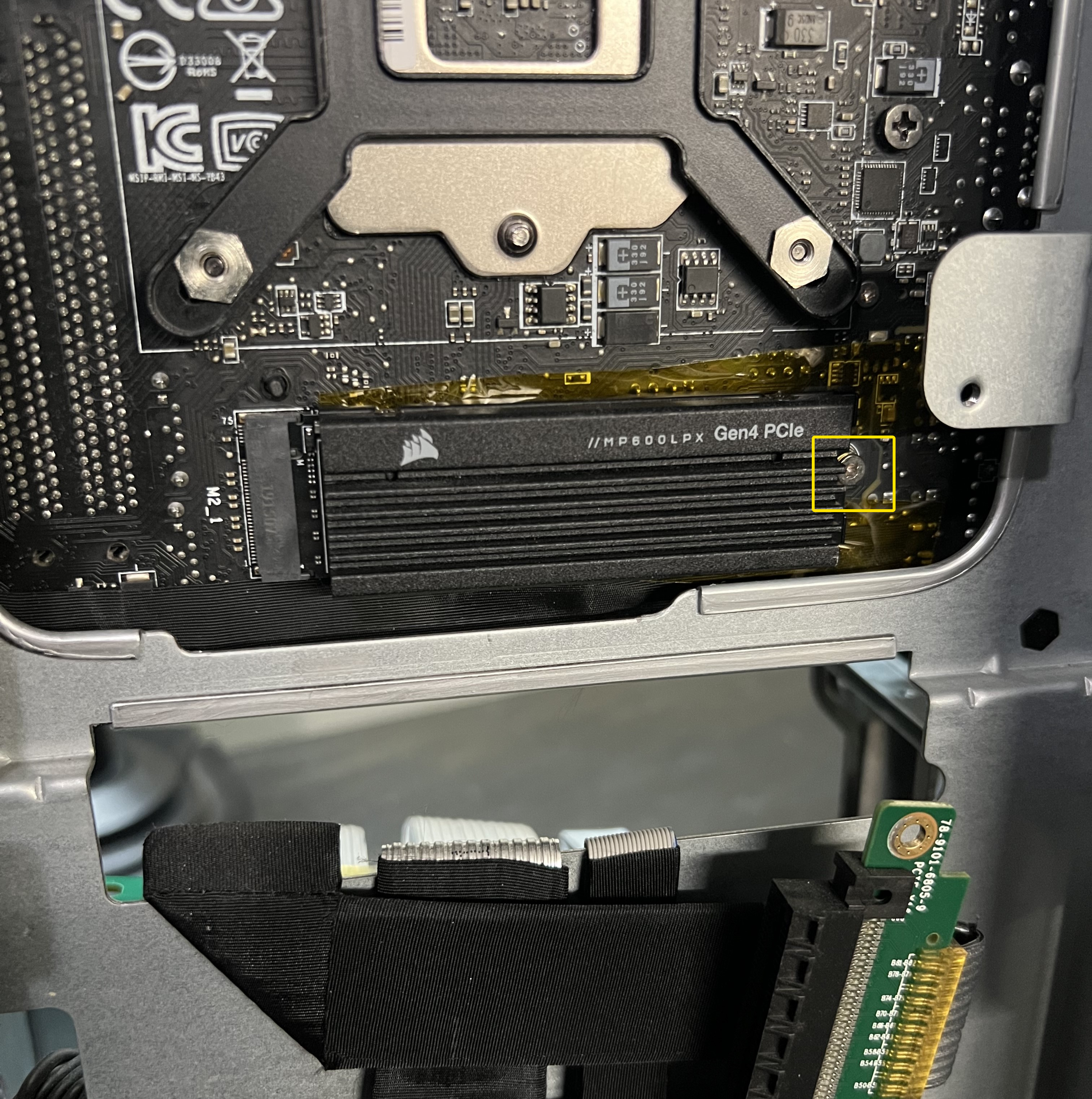

Con il PCIe Riser rimosso, possiamo accedere alla vite di montaggio dell'SSD indicata di seguito. Rimuovila e sostituisci il drive.
Note per il rimontaggio del sistema
E, hai finito! Congratulazioni, hai sostituito l'SSD nel tuo Corsair One. Il processo da qui in poi sarà ogni passaggio al contrario. Fai riferimento ai Suggerimenti e migliori pratiche in cima alla guida per semplificare il rimontaggio.
Se hai rimosso il dissipatore AIO della GPU al Passaggio 4....

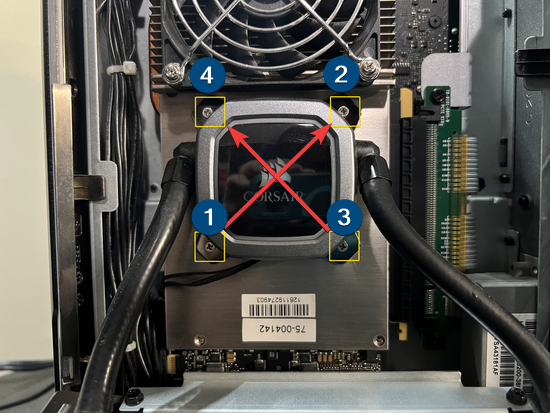

Un modello a croce è il più raccomandato per evitare danni alla GPU. Quando reinstalli il dissipatore, dovrai pulire via qualsiasi pasta termica e applicarne di nuova prima di installare.
Sostituisci ogni vite in rotazione e gira qualche volta prima di passare alla vite diagonalmente opposta alla Pompa. Ripeti questo procedimento finché tutte e 4 le viti sono strette.
Non è necessario applicare molta forza per stringere completamente queste viti. Fermati una volta che non girano più con le dita sul cacciavite.
