Raffreddatori AIO: Compatibilità con Socket AM4 e Guida all'Installazione del Supporto
Montare un dissipatore Pro XT o Platinum
La maggior parte dei nuovi dissipatori liquidi Corsair sono compatibili con il socket AM4 di AMD già pronto all'uso. Non è necessario utilizzare il kit di staffe di fissaggio AMD AM4 se si possiede uno dei seguenti dissipatori:
- iCUE H100i Elite Capellix
- iCUE H115i Elite Capellix
- iCUE H150i Elite Capellix
- iCUE H100i Pro XT
- iCUE H115i Pro XT
- iCUE H150i Pro XT
- H100i Platinum
- H115i Platinum
- H100i Platinum SE
- H100x
- H60 (modello 2018)

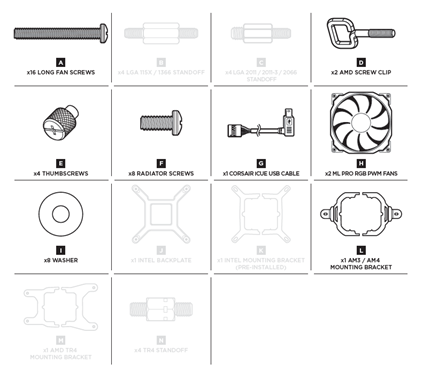

Per installare il tuo dissipatore in un sistema AM4, avrai bisogno dell'hardware seguente:
- 1 staffa di montaggio AM4 (L)
- 2 clip a vite AMD (D)
- 2 viti a farfalla (E)
Per montare il tuo dissipatore utilizzando il socket AM4:
- Rimuovi la staffa di montaggio Intel preinstallata dal dissipatore.
- Installa la staffa AMD spingendo entrambi i lati nello slot sulla pompa.
- Assicurati che la staffa sia fissata uniformemente su tutti i lati prima di installare il dissipatore.

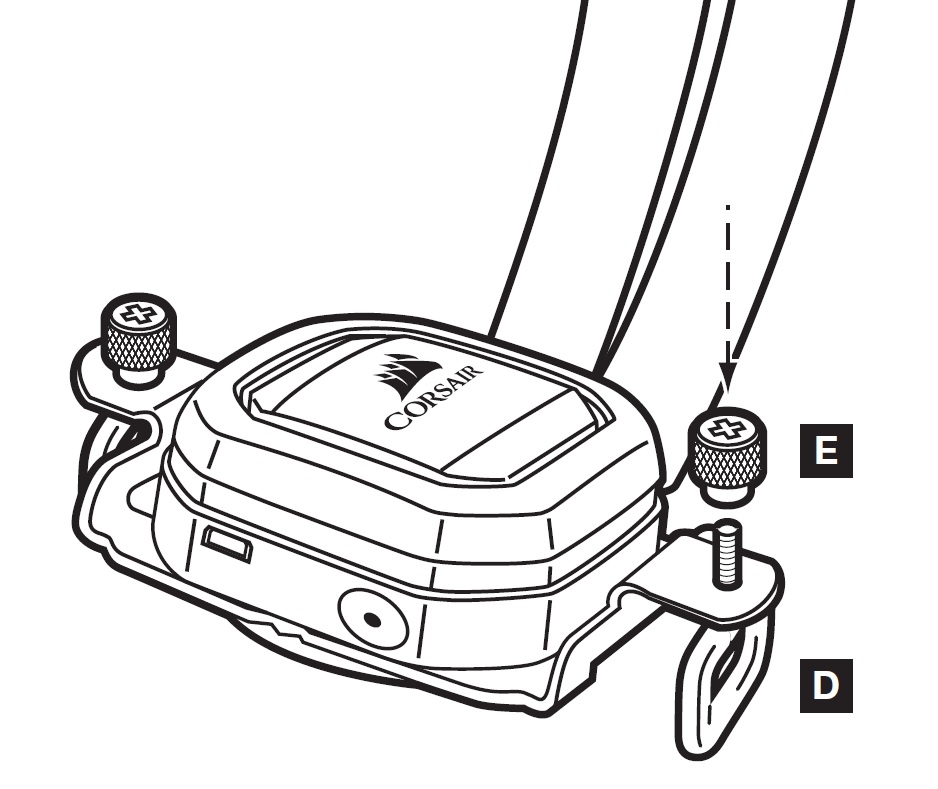

- Installa le clip a vite AMD nella staffa e fissale con le viti a farfalla.
- NON stringere completamente le viti a farfalla. Devi avere abbastanza spazio per far passare i ganci delle clip sopra i ganci di fissaggio della staffa di montaggio.
- NON stringere completamente le viti a farfalla. Devi avere abbastanza spazio per far passare i ganci delle clip sopra i ganci di fissaggio della staffa di montaggio.
- Allinea la tua staffa con le clip di montaggio AMD di serie e installa il dissipatore facendo scivolare i ganci delle clip sopra i ganci di fissaggio.
- Stringi le viti a farfalla fino a quando il dissipatore è fissato.
- NON stringere eccessivamente le viti a farfalla. Farlo danneggerebbe i ganci di fissaggio.
Se desideri vedere diagrammi o istruzioni di installazione più dettagliate, consulta il manuale del tuo dissipatore. Se non riesci a trovare il manuale del prodotto, puoi utilizzare questo manuale per l'H100i Platinum.
Puoi anche guardare il nostro video sull'installazione dei dissipatori:
Montare un dissipatore Hydro o Pro
I modelli più vecchi non sono compatibili già pronti all'uso, ma è possibile utilizzare i seguenti dissipatori con il socket AM4 se si possiede anche il kit di staffe di fissaggio AMD AM4:
- H50
- H55
- H75
- H80i v2 (H80i GT)
- H90
- H100i v2 (H100i GTX)
- H105
- H110i GTX
- H115i
Ecco cosa è incluso nel kit di staffe di fissaggio AMD AM4:

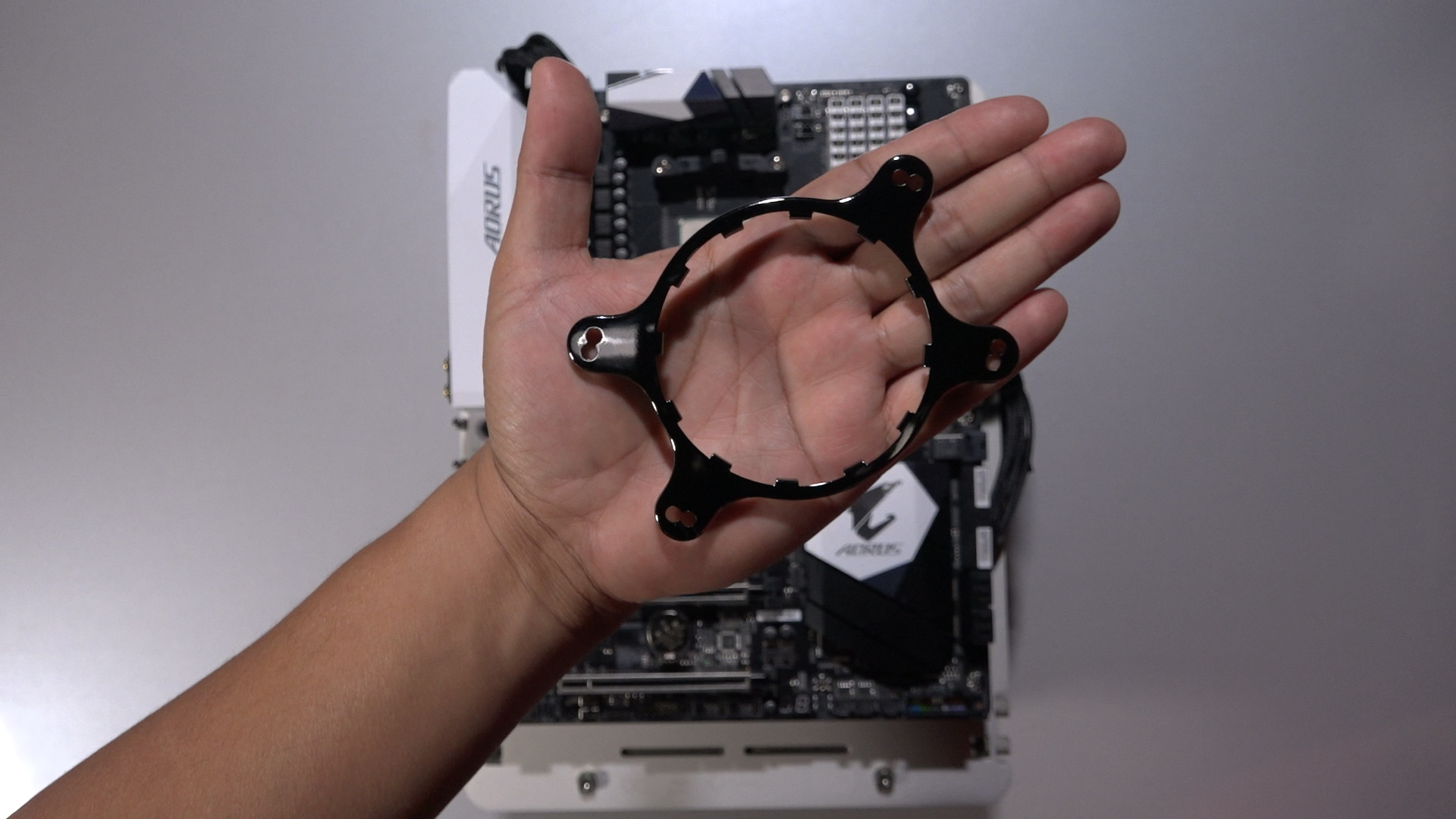

- (1) Staffa AM4 per pompe circolari

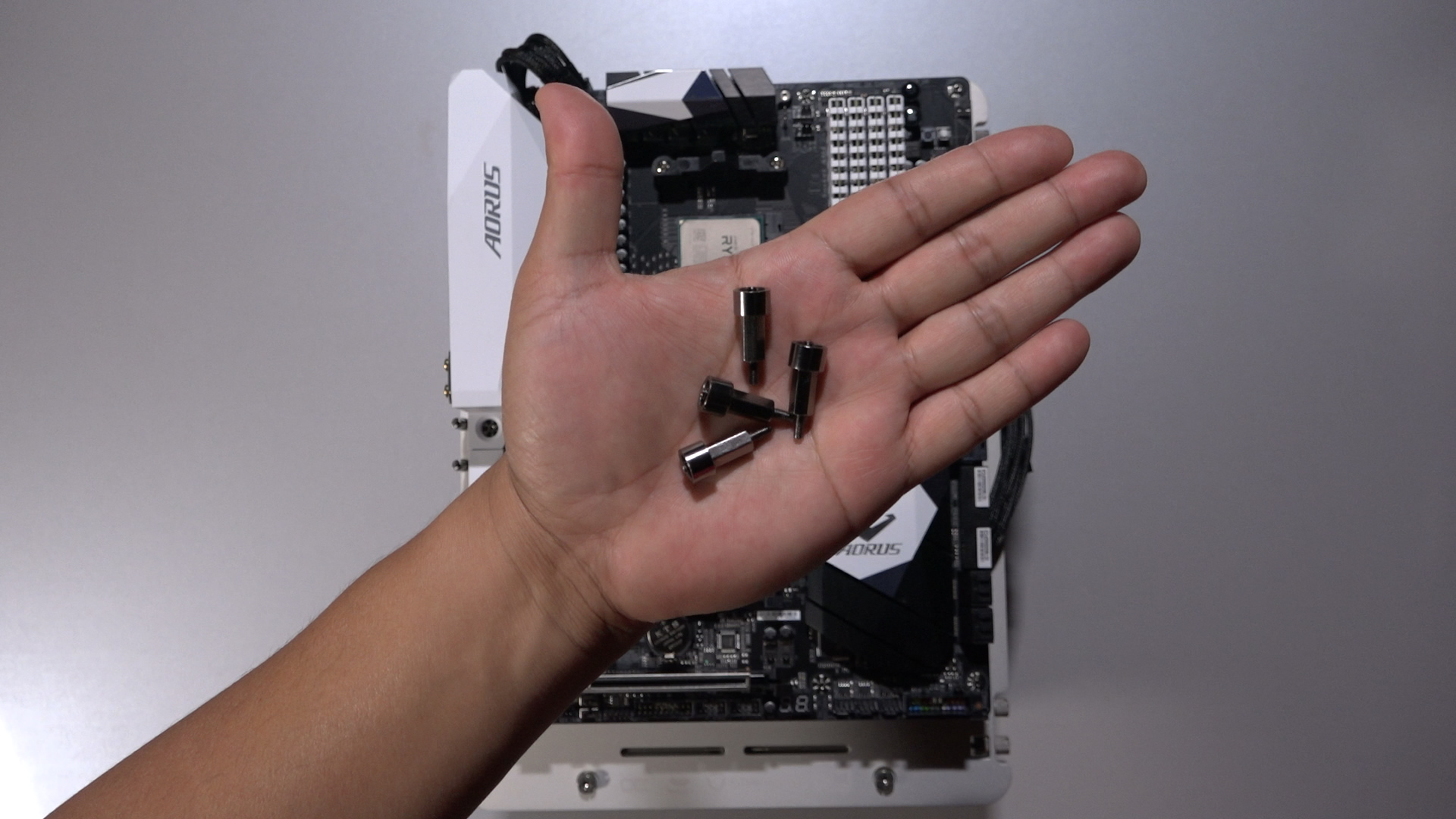

- (4x) Standoff con collare

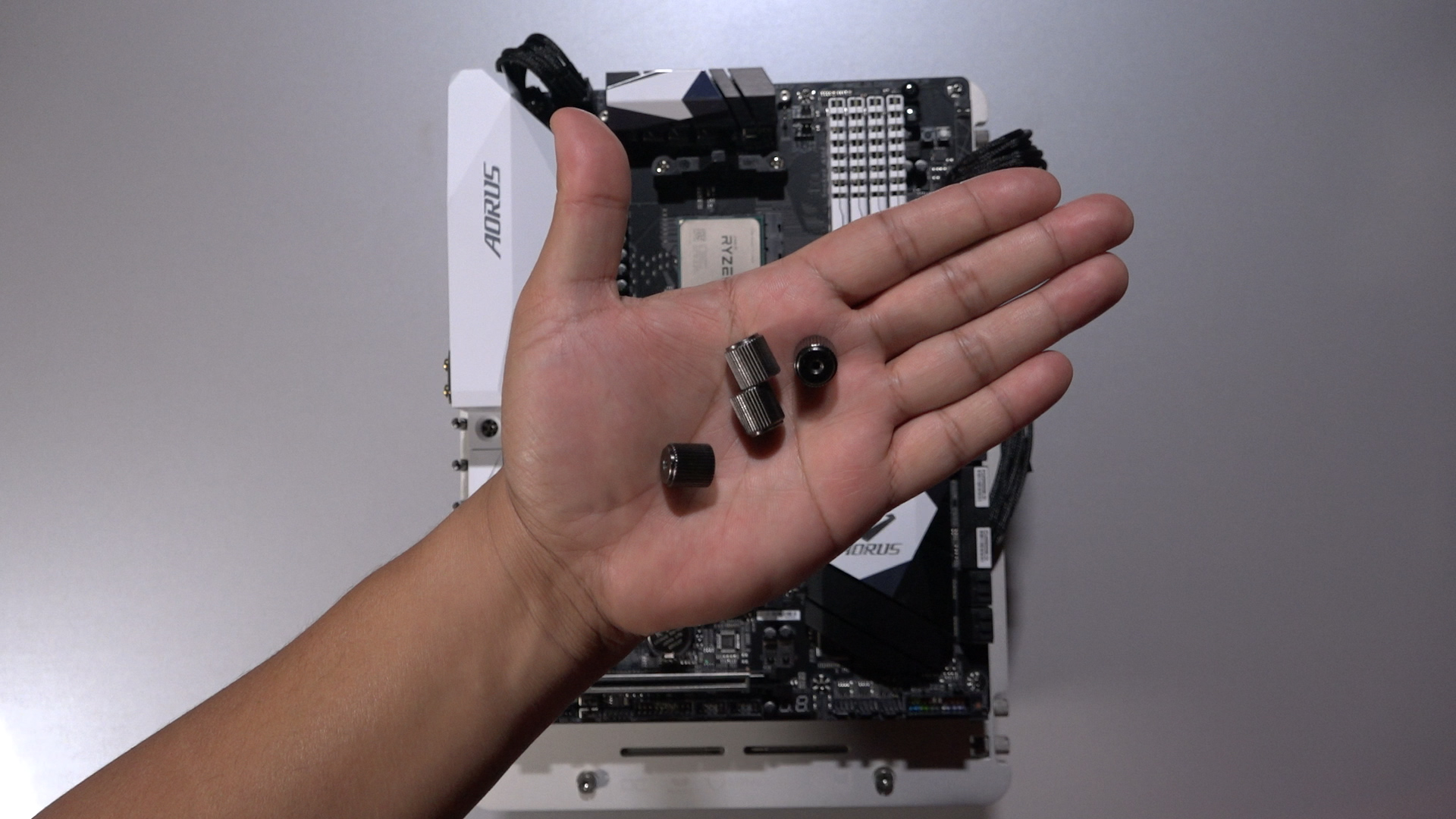

- (4x) Viti a farfalla
Istruzioni per l'installazione del kit di montaggio AMD AM4:
- Rimuovere le clip di montaggio AMD di serie dalla parte anteriore della scheda madre.
- Inserire gli standoffs AM4 nella piastra posteriore AMD originale, con il lato a collare verso il basso.
- Sostituire la staffa Intel di serie sul vostro dissipatore della serie Hydro con la staffa AMD fornita nel kit.
- Da lì, procedere con l'installazione tipica del dissipatore della serie Hydro (non dimenticare di collegare i cavi di alimentazione e USB).
Per ulteriori informazioni, consultare la guida dell'utente o visitare i nostri forum!
