iCUE Elite Capellix: Come installare il dissipatore CPU liquido iCUE Elite Capellix per socket AMD
html
Hai bisogno di aiuto nell'installazione del tuo dissipatore CPU liquido iCUE Elite Capellix? Abbiamo video e istruzioni scritte per aiutarti. Queste istruzioni sono valide per le prese AMD.
Puoi trovare anche un PDF del manuale di istruzioni qui.
Istruzioni video
Passaggio 1: Sostituire il supporto preinstallato
L'Elite Capellix viene fornito con un supporto di montaggio Intel preinstallato. Dovrai sostituire il supporto con uno AMD per montare correttamente la pompa del tuo dissipatore.

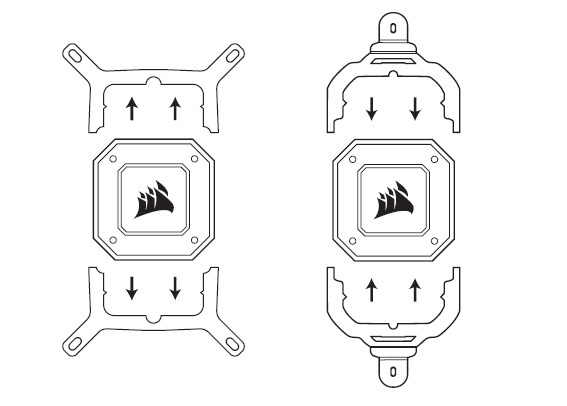

- Rimuovi il supporto Intel preinstallato dalla testa della pompa.
- Installa il supporto AMD spingendo entrambi i lati nello slot sulla pompa.
- Assicurati che il supporto sia fissato uniformemente su tutti i lati prima di installare il tuo dissipatore.
- Assicurati che il supporto sia fissato uniformemente su tutti i lati prima di installare il tuo dissipatore.

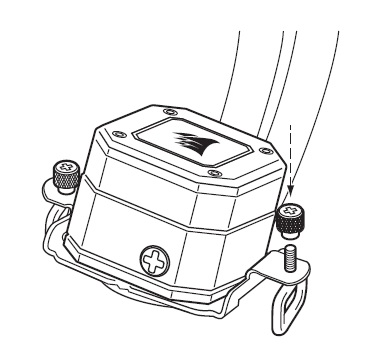

- Installa i clip a vite AMD nel supporto e fissali leggermente con le viti a mano.
- NON stringere completamente le viti a mano. Devi avere abbastanza spazio per far passare i clip sul gancio di fissaggio del supporto.
- NON stringere completamente le viti a mano. Devi avere abbastanza spazio per far passare i clip sul gancio di fissaggio del supporto.
Passaggio 2: Installare il dissipatore
Dopo aver sostituito i supporti, puoi installare il tuo dissipatore nel tuo sistema PC.

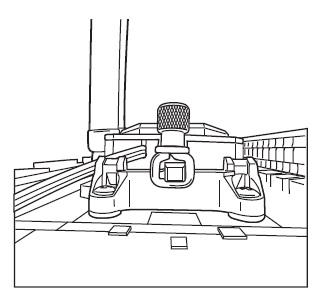

- Allinea il supporto con i clip di montaggio AMD di serie e installa il dissipatore facendo scivolare i ganci delle clip sul gancio di fissaggio.
- Serrare le viti a mano fino a quando il dissipatore è fissato.
- NON stringere eccessivamente le viti a mano. Farlo danneggerebbe i ganci di fissaggio.
- Collega il cavo tach della pompa all'intestazione CPU_FAN della scheda madre.
- Dovresti anche far passare i cavi dalla testa della pompa verso la parte posteriore del sistema.
Passaggio 3: Collegare i ventilatori e la pompa al iCUE Commander CORE
Dopo aver installato il tuo dissipatore sulla scheda madre, è ora di collegare i ventilatori e la pompa al iCUE Commander CORE.
- Trova un posto adatto sul tuo sistema dove montare il iCUE Commander CORE.
- Monta il tuo Commander CORE utilizzando il nastro biadesivo.
- Collega il cavo a 24 pin dell'Elite Capellix alla porta appropriata del tuo Commander CORE.
- Collega i cavi PWM e LED dei tuoi ventilatori al Commander CORE.
- NOTA: Il Commander CORE può supportare fino a 6 ventilatori RGB CORSAIR PWN.

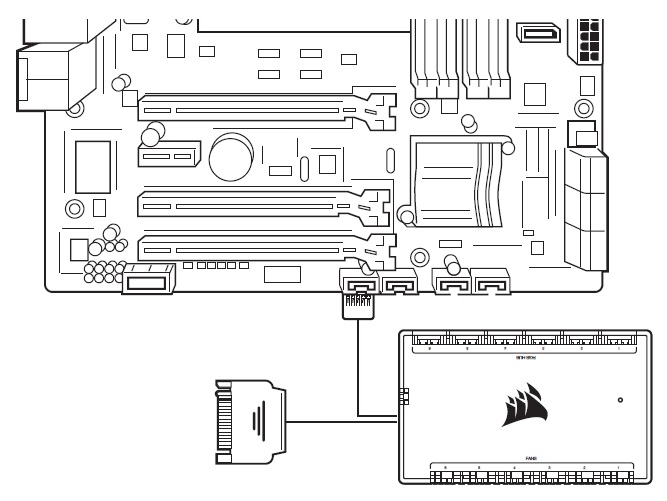

- Collega il cavo USB del Commander CORE a un'intestazione USB 2.0 disponibile sulla scheda madre.
- Collega il cavo di alimentazione della pompa a una presa di alimentazione SATA dal tuo alimentatore.
