iCUE RGB ELITE: Come installare il tuo dissipatore CPU liquido iCUE RGB ELITE

Questo articolo ti aiuterà a configurare il tuo dissipatore CPU liquido della serie ELITE nel tuo sistema PC.

NOTA: Il dissipatore CPU liquido iCUE RGB ELITE viene fornito con il supporto di montaggio Intel preinstallato. Se hai un sistema AMD, dovrai sostituire il supporto con un supporto di montaggio compatibile con AMD.

Istruzioni video

Passaggio uno: Preparare il radiatore

La prima cosa da fare è determinare la posizione del radiatore del tuo dissipatore nel sistema e l'orientamento dei tuoi ventilatori. Se hai bisogno di aiuto per decidere come montare il radiatore, puoi consultare il nostro articolo sulla posizione ideale del radiatore.

Una volta deciso come montare il radiatore e come orientare i ventilatori, posiziona i ventilatori sul radiatore e utilizza le viti fornite per fissarli in posizione.

Passaggio due: Preparare la testa della pompa

La testa della pompa del dissipatore CPU liquido iCUE RGB ELITE è preinstallata con il supporto di montaggio Intel. Se stai utilizzando un sistema AMD, dovrai sostituire il supporto di montaggio con uno compatibile con AMD.

Per installare i supporti di montaggio AMD sulla testa della pompa:

1. Rimuovi il coperchio di plastica della pasta termica dalla testa della pompa.
2. Rimuovi le due metà del supporto di montaggio Intel dalla testa della pompa.
3. Inserisci le due metà del supporto di montaggio AMD nella testa della pompa.
   • NOTA: Assicurati di non toccare o sporcare la pasta termica sulla testa della pompa.


Passaggio tre: Installare la piastra posteriore

Una volta che la testa della pompa ha il supporto di montaggio corretto installato, è il momento di preparare la piastra posteriore.

Se hai un sistema Intel:

1. Rimuovi il film protettivo adesivo dal retro della piastra posteriore Intel.
2. Allinea la piastra posteriore ai fori di montaggio sul retro della scheda madre.
3. Attacca la piastra posteriore al retro della scheda madre.

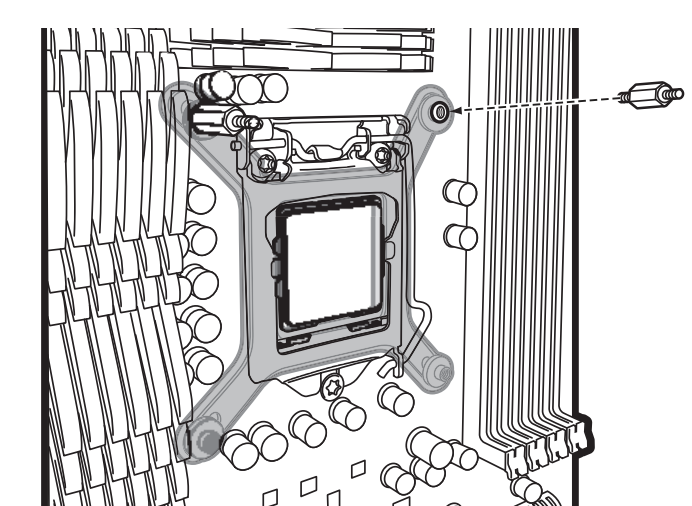

4. Installa i distanziali forniti avvitandoli sui montanti di montaggio della piastra posteriore attraverso il fronte della scheda madre.


Se hai un sistema AMD:

1. Svitare e rimuovere le clip di ritenzione in plastica sul socket della scheda madre.
2. Attacca la piastra posteriore AM4 predefinita sul retro della scheda madre.
3. Installa i distanziali forniti avvitandoli sui montanti di montaggio della piastra posteriore attraverso il fronte della scheda madre.

Passaggio quattro: Installare il radiatore e la testa della pompa

Una volta installata la piastra posteriore sulla scheda madre, è il momento di montare il radiatore e installare la testa della pompa sulla CPU:

1. Installa il radiatore nella posizione desiderata nel tuo sistema.
2. Fissa il radiatore utilizzando le viti fornite.
3. Installa la testa della pompa sulla CPU allineando i fori del supporto di montaggio con i distanziali installati sulla scheda madre.
4. Installa le viti a farfalla fornite con il tuo dissipatore sui distanziali, e poi stringi per fissare la testa della pompa sulla CPU.

Passaggio cinque: Collegare i cavi necessari

Una volta che il radiatore e la testa della pompa sono installati nel sistema, l'ultimo passaggio è quello di collegare tutti i cavi necessari in modo da poter personalizzare le impostazioni del tuo dissipatore in iCUE.

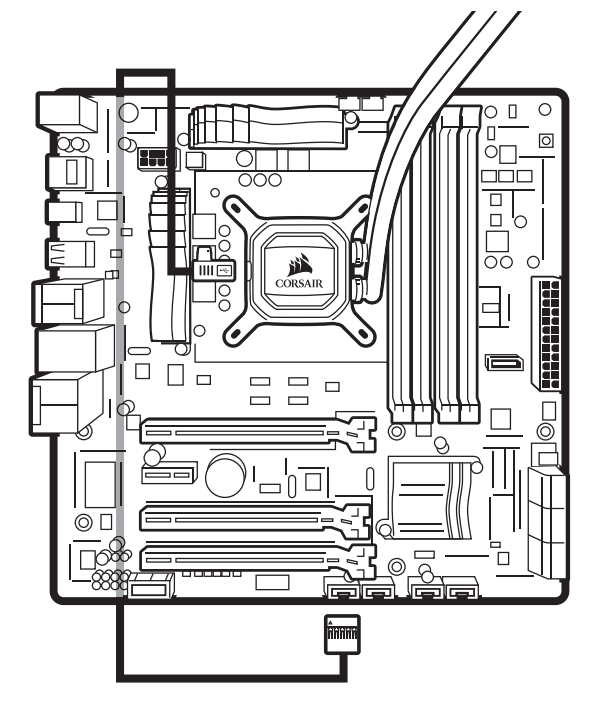

1. Collega il cavo USB-C del dissipatore alla testa della pompa.



2. Passa le estremità degli altri cavi dietro il vassoio della scheda madre.
3. Collega ciascuna delle ventole sul radiatore allo splitter per ventole PWM del dissipatore.
4. Collega il cavo tach della pompa all'intestazione CPU_FAN della scheda madre.



5. Collega il cavo dati all'intestazione USB 2.0 Interna della scheda madre.
6. Collega il cavo di alimentazione della pompa a una presa di alimentazione SATA disponibile.

Una volta che hai collegato tutti i cavi necessari, accendi il tuo sistema.

Assicurati di avere iCUE installato e aggiornato alla sua ultima versione. Se hai installato correttamente il tuo dissipatore, dovresti vederlo nella schermata principale di iCUE.
