7000X/D: フロントI/Oパネル交換ガイド

7000シリーズケースのフロントI/Oは、必要に応じてアクセス、取り外し、または交換が必要な重要なコンポーネントです。この記事では、これらのタスクを実行するために必要な手順を案内します。

フロントI/Oを固定しているネジは4本あり、ケースの内側に2本、外側に2本あります。

• ステップ1：サイドパネルの取り外し
• ステップ2：ジップタイの安全な取り外し
• ステップ3：ネジの取り外し
• ステップ4：フロントベゼルの取り外し
• ステップ5：フロントベゼルの解除と残りのネジの取り外し

ステップ1：サイドパネルの取り外し

ケースを操作しやすくするために、左右のパネルを取り外すことをお勧めします。これにより、フロントI/Oエリアにより良いアクセスが可能になります。視覚的な支援のために以下の画像を参照してください。

ステップ2：ジップタイの安全な取り外し

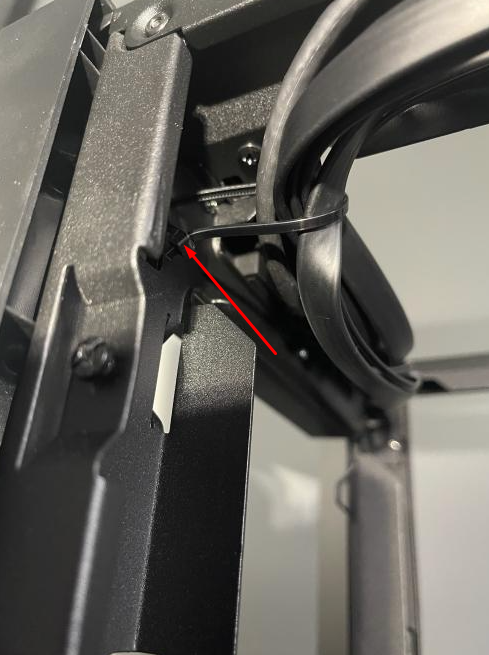

フロントI/Oを固定しているネジにアクセスするために、ジップタイを安全に取り外す必要があります。この手順中に損傷を避けるよう注意してください。

ステップ3：ネジの取り外し

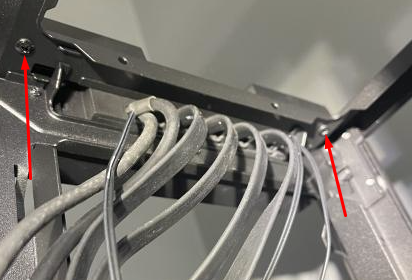

以下の画像でハイライトされている2本のネジを見つけて取り外してください。これらのネジは、フロントI/Oをしっかり固定しています。

ステップ4：フロントベゼルの取り外し

次に、ケースのフロントベゼルの取り外しに焦点を当てましょう。ケースの底面にあるフロントフィートを取り外すことから始めてください。これにより、フロントベゼルを完全に取り外すことができます。

ステップ5：フロントベゼルの解除と残りのネジの取り外し

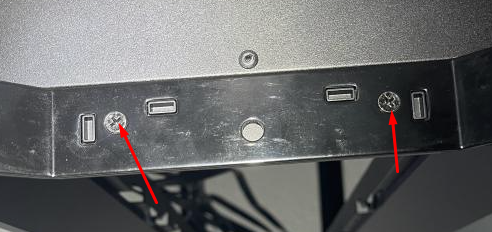

フロントベゼルの上部と下部を優しく引っ張り、完全に解除してください。フロントベゼルが取り外されたら、以下の画像で示されているネジに注意を向けてください。画像で示されている2本のネジを見つけて取り外してください。これらのネジは、フロントI/Oを固定しています。
