電源ユニットのテスト

システムの電源に問題がある場合、テストを実行することによって、電源ユニット (PSU) が正しく機能しているかどうかを確認できます。

このテストを実行するには、ペーパークリップまたは PSU ジャンパーが必要です。

重要: PSUをテストする際は、正しいピンをジャンプさせることを確認してください。間違ったピンをジャンプさせると、怪我やPSUの損傷につながる可能性があります。以下の画像を参考に、どのピンをジャンプする必要があるか確認してください。

電源ユニットをテストするには:

1. 電源ユニットを停止します。
2. メインACケーブルと24ピンケーブル以外のすべてのケーブルを電源ユニットから取り外します。
3. 24 ピンケーブルの 16 ピンと 17 ピンの位置を確認します。
   • ピン16とピン17を見つけるには、クリップを上に向け、ピンを自分の方に向けて、左から数えます。下の写真の例のように、左から右に数えた場合、それらは4番目と5番目のピンになります。



4. ペーパークリップの端を16番ピンと17番ピンに差し込めるように曲げてください。
   • 電源ユニット ジャンパーを使用する場合は、端を 16 ピンと 17 ピンに差し込みます。
5. 電源ユニット をオンにします。
6. 電源ユニットファンが回転するかどうかを確認します。もしそうなら、PSU は正常に機能しています 。
   • 注意: 多くのCorsair社製PSUは、ゼロRPM機能により、PSUの電源オン後、一瞬のうちにファンが回転するようになっています。これは、静電気によって発生し得る損傷からマザーボードとその他のパーツを守る効果があります。

マルチメータで 電源ユニットをテストするには、次のチャートを使用し、前のステップから続けてください。

1. 製造元に従って、マルチメータを適切な DC メータリング モードに設定します。
2. 黒のテストリードを24番目のピンまたは他のグラウンドピンと接触させます。
3. 黒いテストリードが接地ピンに接触している間、赤いテストリードを個々のピン (1-2, 4, 6, 9-14, 21-23) に置き、PSUからの電圧の読み取りを取得します。

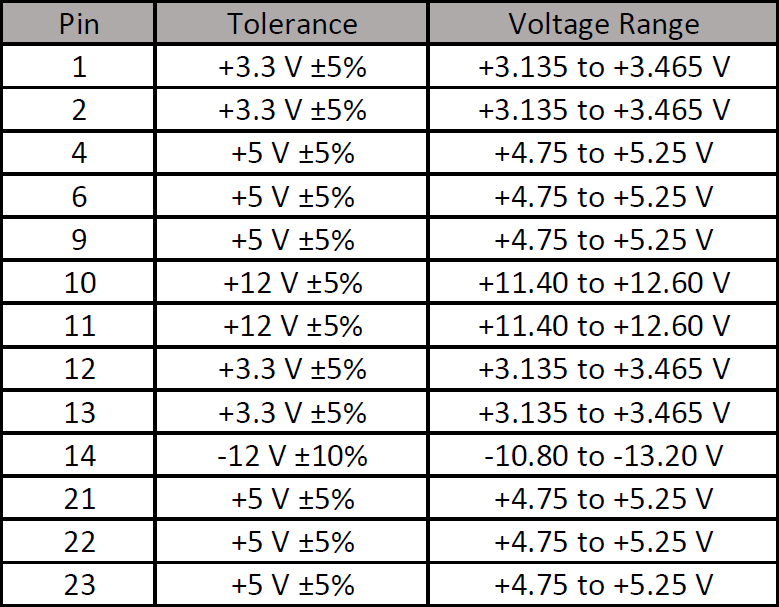

4. 動作中の PSU の表示値は以下のとおりです:



電源ユニットをテストするもう一つの方法は、写真のような電源テスターを使用することです（他のものも使用できますが、これは最も一般的なものです）。使用するには、以下の手順に従います:

1. 電源ユニットを停止します。
2. モジュラーケーブルをすべて取り外す（該当する場合）。
3. テスターとPSUに8ピン(4 4)CPUケーブルと一緒に24ピンケーブルを差し込みます。
4. AC電源コードを差し込み、電源スイッチをONにする。
   • 注意: 多くのCorsair社製PSUは、ゼロRPM機能により、電源ユニットの電源オン後、一瞬のうちにファンが回転するようになっています。これは、静電気によって発生し得る損傷からマザーボードとその他のパーツを守る効果があります。

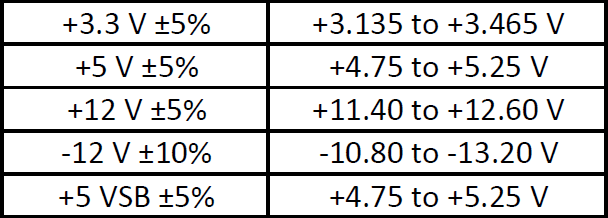

5. 電源ユニット テスターの液晶画面は電源が入り、数値が表示されるはずです:



6. PG 値は通常、100ms ～ 500ms の範囲内に収まると正常と見なされますが、時には 100ms より低くなることがあります。0ms の PG 値は、PSU が故障していると見なされます。
7. 周辺機器/SATA電源の接続をテストするために、PSUをAC電源ケーブルから外し、スイッチをオフの位置に切り替えます。
8. 単一のペリフェラルまたはSATA接続のいずれかをプラグインし、AC電源ケーブルを差し込んだ後、PSUのスイッチをオンに戻す。
9. テスターの左側にあるランプが点灯し、電力の供給を示します。
   • SATA接続時には3つのランプがすべて点灯します (+12 V, +3.3 V, & +5 V)。 他のすべての周辺ケーブルを接続すると、+12Vと+5Vのみ電源が入ります。
10. テストが完了したら、AC電源ケーブルを抜いてから、電源ユニットのケーブルを抜いてください。

電圧範囲がパラメータから外れている場合は、チケットを送信してください。電圧範囲の写真をサポートエージェントに提供する 。
