Intelソケット用液体CPUクーラー「iCUE Elite Capellix」を装着する

iCUEエリートCapellix液体CPUクーラーの取り付けにヘルプが必要ですか？ iCUEエリートCapellix液状CPUクーラーの取り付けについて、ビデオと説明書を用意しています。 この説明書は、Intelソケットに対応しています。

動画による説明

ステップ 1: マザーボードのソケットを準備する

LGA 11XX / 12XXソケットをお持ちの場合、同梱のインテル®バックプレートとLGA 11XX / 12XXスペーサーの取り付けが必要です。

LGA2011、2011-3、または2066ソケットをお持ちの場合、バックプレートを取り付ける必要はありません。必要なのは適切なスタンドオフを取り付けることです。

マザーボードソケットを準備する:

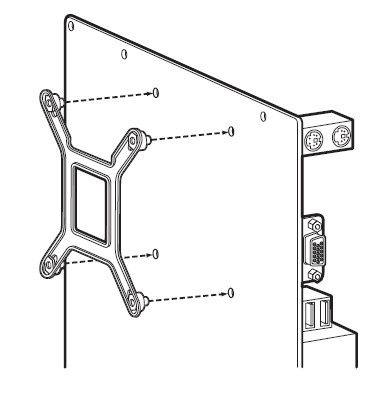

1. お使いのマザーボードがIntel® バックプレートを必要とする場合は、取り付けてください。

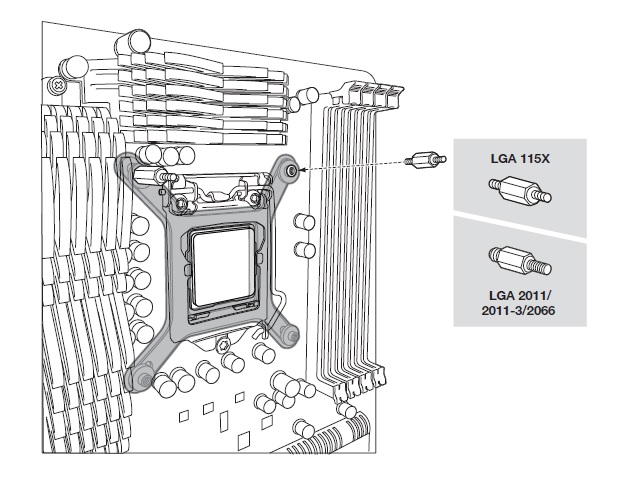

2. 4つのIntelスタンドオフネジをマザーボードに取り付けます。4つのネジがしっかりと固定されるまで締め付けられていることを確認してください。


ステップ2：クーラーを取り付ける

マザーボードにスペーサーを取り付けたら、次はクーラーを取り付けます。

注意: クーラーポンプヘッドはサーマルペーストがすでに塗布されている必要があります。独自のサーマルペーストを使用したい場合は、イソプロピルアルコールと糸くずの出ない布で、ポンプヘッドのコールドプレートとプロセッサーの統合ヒートスプレッダー（IHS）を十分に清掃してください。

1. お使いのPCシステムにファンおよびラジエーターアセンブリを取り付けます。
   • PCケースの外側でネジを固定する場合は、付属のワッシャを使用します。
2. ポンプヘッドのブラケットをマザーボード上の4つのスタンドオフスクリューと位置合わせします。
3. スタンドオフの蝶ネジは、ポンプヘッドが固定されるまで締め付けます。
4. ポンプタッチケーブルをマザーボードのCPU_FANヘッダーに接続します。
   • また、ポンプヘッドからシステムの背面までケーブルを配線する必要があります。

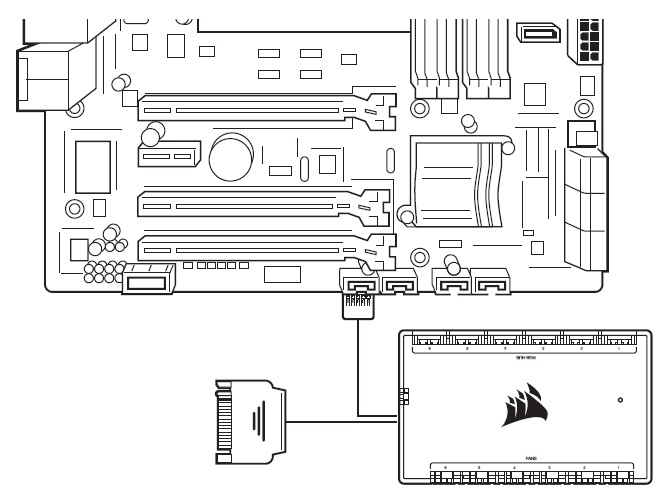

ステップ3：iCUE Commander COREにファンとポンプを接続する

クーラーをマザーボードに取り付けたら、次はファンとポンプをiCUE Commander COREに接続します。

1. iCUE Commander COREをマウントできる、システム上の適切な場所を探します。
2. 両面テープでCommander COREを装着。
3. Elite Capellixの24ピンケーブルをCommander COREの適切なポートに接続します。
4. ファンのPWMおよびLEDケーブルをCommander COREに接続します。
   • 注意: Commander COREは、最大6台のCORSAIR PWM RGBファンをサポートします。
5. Commander CORE USBケーブルをマザーボード上の利用可能なUSB 2.0ヘッダーに接続します。
6. ポンプ電源ケーブルをお使いの電源のSATA電源プラグに接続します。
