Hydro XシリーズXM2 M.2 SSDウォーターブロックを使用すると、高速M.2 SSDを冷却し、高速なデータ転送速度を維持できます。取り付けに役立つビデオと取扱説明書があります。

ビデオ取扱説明

M.2 SSDウォーターブロックの取り付け

取り付ける前に、PCシステムの電源がオフになっていることを確認してください。

1. 取り付けクリップとウォーターブロックのサーマルパッドから保護フィルムを取り除きます。
2. M.2 NVME SSDを取り付けクリップに置きます。



3. ウォーターブロックをM.2 NVME SSDに取り付け、取り付けクリップが閉じるまで押し込みます。
4. マザーボード上の利用可能なM.2キーM 2280スロットを見つけます。
   • カバーとネジを取り外し、より短いM.2カードの場合は、スタンドオフにネジが残っていないことを確認してください。
5. M.2 NVME SSDをスロットに挿入します。
6. SSDをネジで固定します。

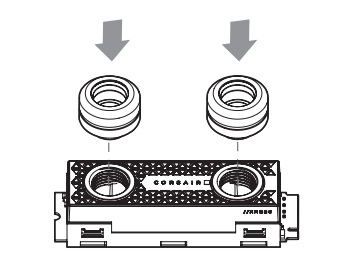

7. XF G1/4" BSPPスレッドタイプのフィッティングをウォーターブロックポートに取り付けます。
   • フィッティングを手でしっかり締めてください。工具を使用しないでください。



8. ウォーターブロックチュービングをフィッティングに取り付けて固定します。

PCシステムの電源を入れる前にリークテストを行うことを必ず確認してください。
