冷却のカスタム化

方法： LGA 1700ソケットにCORSAIR HYDRO X Series XC 7 RGB PRO CPUウォーターブロックをインストールします

CORSAIR HYDRO X Series XC 7 RGB PRO CPUウォーターブロックは、Intel Alder Lakeプロセッサーに使用されるLGA 1700ソケットに取り付けることができます。 この記事では、ウォーターブロックの設置方法について説明します。





クーラーの取り付け

最初のステップは、バックプレートを準備してマザーボードに取り付けることです。

  1. バックプレートのスタンドオフを適切な位置に移動して設置します。

  2. スタンドオフの自己接着剤から保護フィルムを取り外します。
  3. バックプレートをマザーボードに取り付けます。スタンドオフを適切なソケットに合わせてください。



バックプレートを取り付けたら、ウォーターブロックを準備して取り付ける時間です。

  1. CPU取り付けブラケットの取り付けネジを適切な位置に移動して取り付けます。

  2. ウォーターブロックから保護カバーを取り外します。
  3. マザーボードにウォーターブロックを取り付けます。取り付けネジをマザーボードの適切なソケットに合わせるようにしてください。
  4. ウォーターブロックのネジを締めてマザーボードに固定します。
  5. ウォーターブロックをCORSAIRライティングコントローラーまたはマザーボードの5 V ARGBヘッダーに接続します。

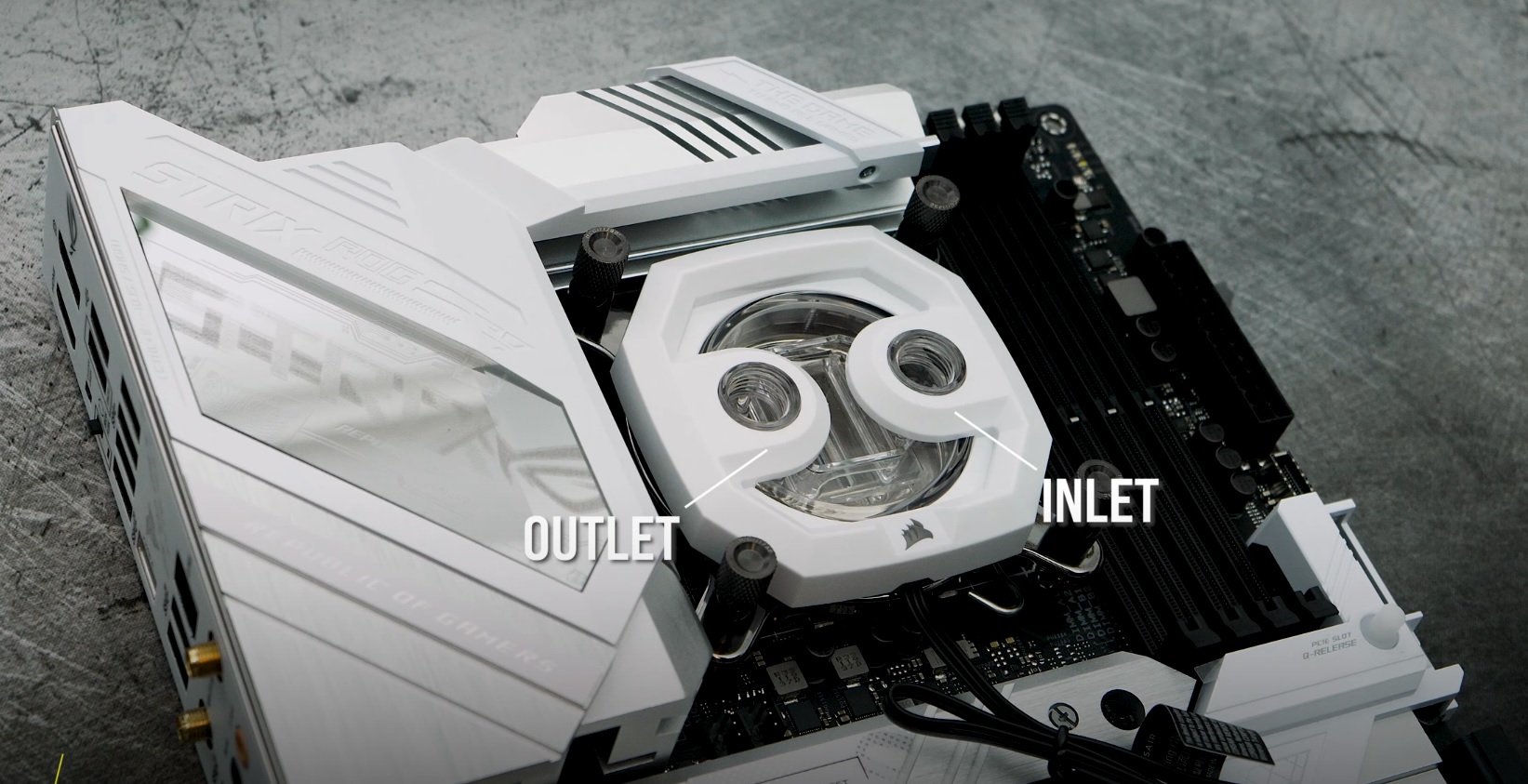

  6. ウォーターブロックの入口と出口を使用して、ウォーターブロックを冷却システムに接続します。





動画の手順
