5000D/5000X: IOパネル交換

入出力パネルの取り外しはかなり簡単です。以下の手順に従って、ケースの入出力パネルを交換するプロセスを説明します。

1. PCの電源を切り、電源ケーブルをコンセントから抜きます。PSUのスイッチをオフにします。
2. ケースの左側のガラスパネルを取り外して、ケースの内部にアクセスできるようにします。
3. マザーボードからすべての入出力パネルケーブルを抜きます。

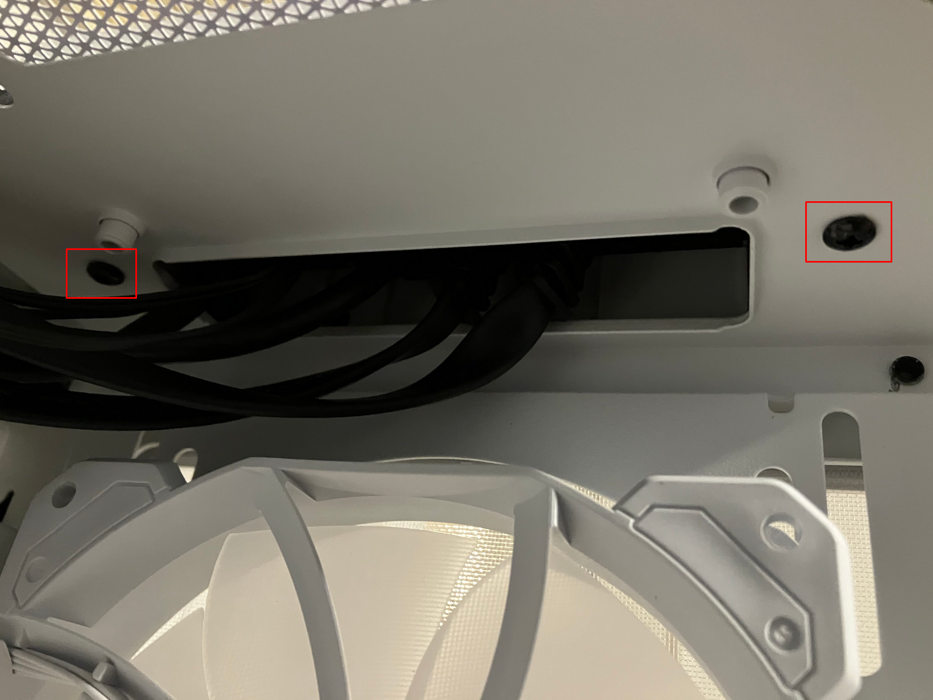

4. これらの2本のネジを取り外します。
   1.

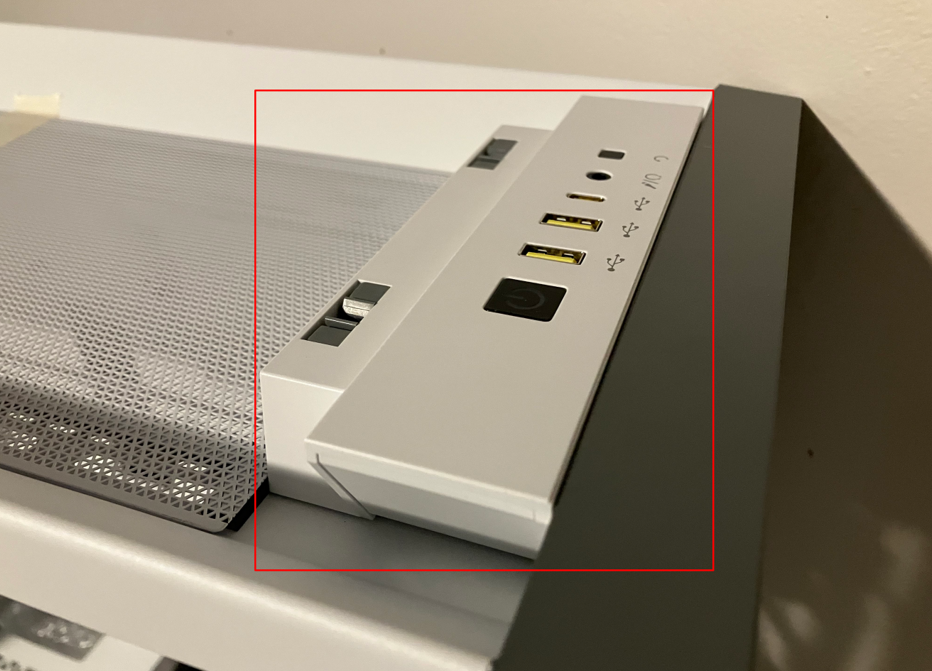

5. これらのネジを取り外すと、入出力パネルが緩んで取り外せるようになります。これがケースの上から見た入出力パネルの外観です。
   1.

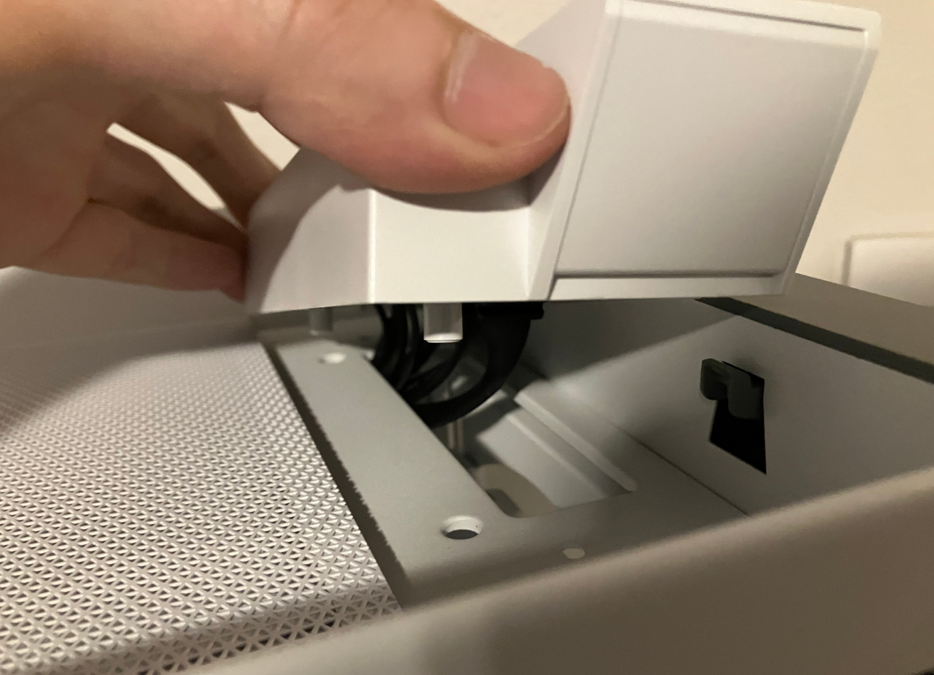

6. ネジを取り外したら、入出力パネルを取り外すことができます。
   1.
7. ステップ3で抜いたケーブルと一緒に、ゆっくりと入出力パネルを取り外します。ケーブルを引っ張ったり破損させないように注意してください。
8. 新しい入出力パネルの取り付けは逆の手順です。新しい入出力パネルのケーブルを開口部から通します。
9. ケースの内側から2本のネジを締めて、入出力パネルを固定します。
10. すべての入出力パネルケーブルをマザーボードに再接続します。
11. ガラスパネルを元に戻し、PSUの電源ケーブルをコンセントに再接続してPCの電源を入れます。
