코르세어 원: 코르세어 원 내 SSD 교체 방법
이 가이드는 Corsair One 마더보드 뒷면에 장착된 M.2 SSD를 교체하는 방법에 대한 것입니다. 모든 Corsair One 시스템에 M.2가 마더보드 뒷면에 있는 것은 아니기 때문에 M.2가 있는지 보장되지는 않습니다.
시작하기 전에
이 프로세스에는 다음이 필요합니다:
- PH2 크로스 드라이버
- PH1 크로스 드라이버 (대부분의 멀티툴 드라이버 수리 키트에 적합한 비트 또는 드라이버가 포함되어 있습니다.)
- 사이드 스니프, 와이어 커터 또는 가위 (설치된 집게를 자르는 데 사용)
- 열받침
- 진공 (손으로 닿기 어려운 곳에 사용)
- 집게
- 작업할 테이블 또는 단단한 표면 (카펫은 권장되지 않음)
시스템을 열어도 Corsair 제한 보증이 손상되지 않지만 사용자가 발생시킨 모든 손상은 보증의 적용 대상이 아닙니다. 작업에 적합한 도구를 사용하고 작업 중에 구성 요소를 놓을 공간이 있는 안정적인 표면에서 작업하십시오.
팁 및 최상의 방법
수리 프로세스의 각 단계에 도달할 때 제공된 사진과 유사한 사진을 찍는 것이 매우 권장됩니다. 나사를 제거하는 동안 해당 단계용 트레이나 가방에 나사를 넣을 수도 있습니다. 이렇게 하면 시스템의 재조립 시 나사가 어디로 가야 하는지 기억하는 데 도움이 되며 정확한 시스템에 대한 각 단계에 대한 참조를 보장합니다.
이 수리를 위해 시스템을 열 때 제거해야 할 집게가 있을 수 있지만 일부 시스템에는 제거해야 할 집게가 없을 수도 있습니다. 이 가이드에서 사용된 시스템에는 제거해야 할 집게가 없었습니다. 시스템을 재조립할 때 제거해야 했던 집게를 다시 설치할 수 있지만 필수는 아닙니다.
단계 4는 매우 권장되지만 필수는 아닙니다. 이는 그래픽 카드에서 GPU AIO 블록을 제거하고 현재 열받침을 깨끗이 닦고 새 열받침을 바르고 AIO 블록을 다시 장착하는 것입니다. 이렇게 하면 시스템의 냉각 성능을 최대로 유지할 수 있습니다.
SSD에 액세스하는 방법

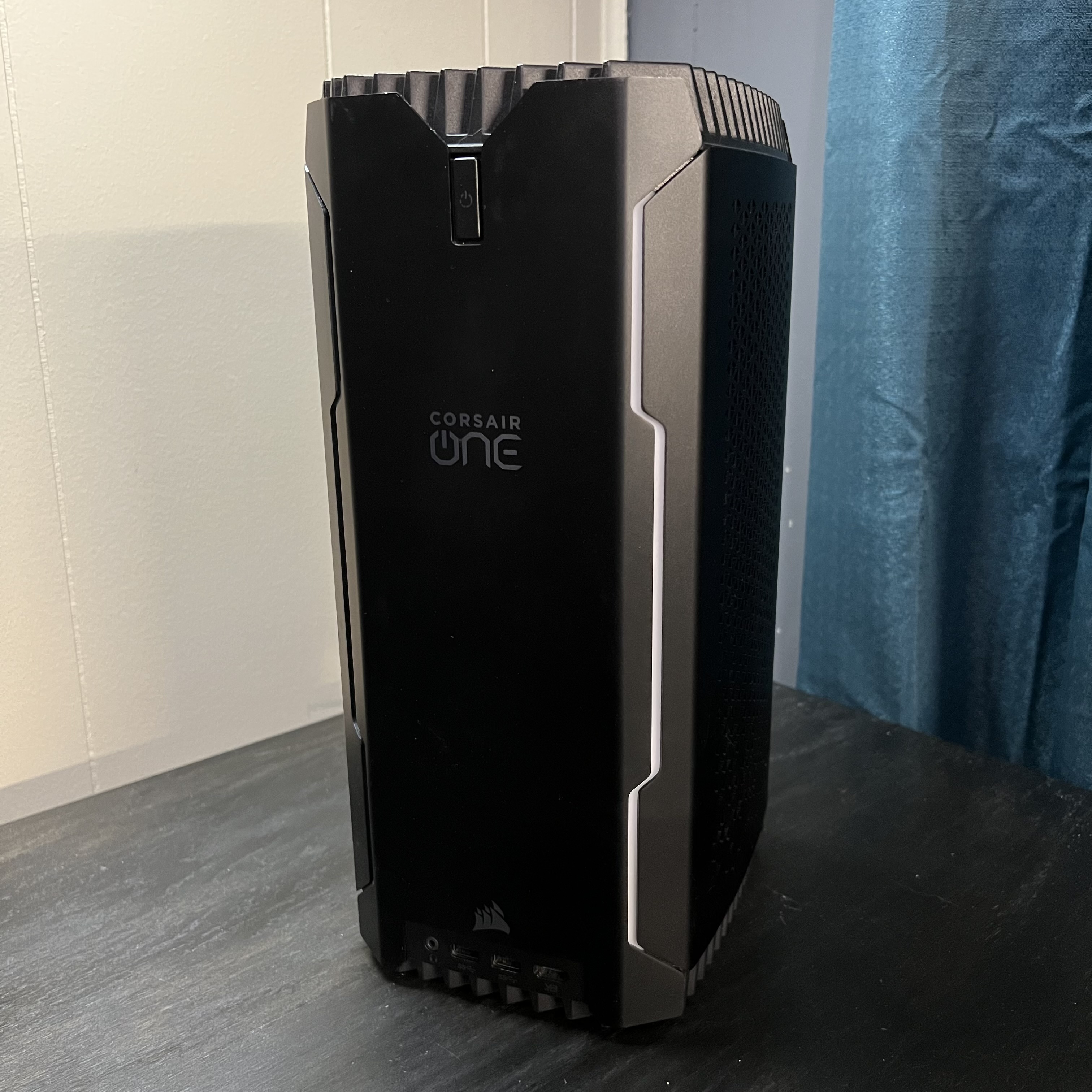

단계 1: 작업 공간 및 시스템 준비
카펫, 러그 또는 유리 책상에서 이 작업을 수행하지 않는 것이 좋습니다. 책상 위에 큰 마우스 패드나 목재 책상이 선호됩니다. 모든 안테나, USB 동글 및 커넥터가 제거되었는지 확인하십시오.
단계 2: 상단 그릴 제거

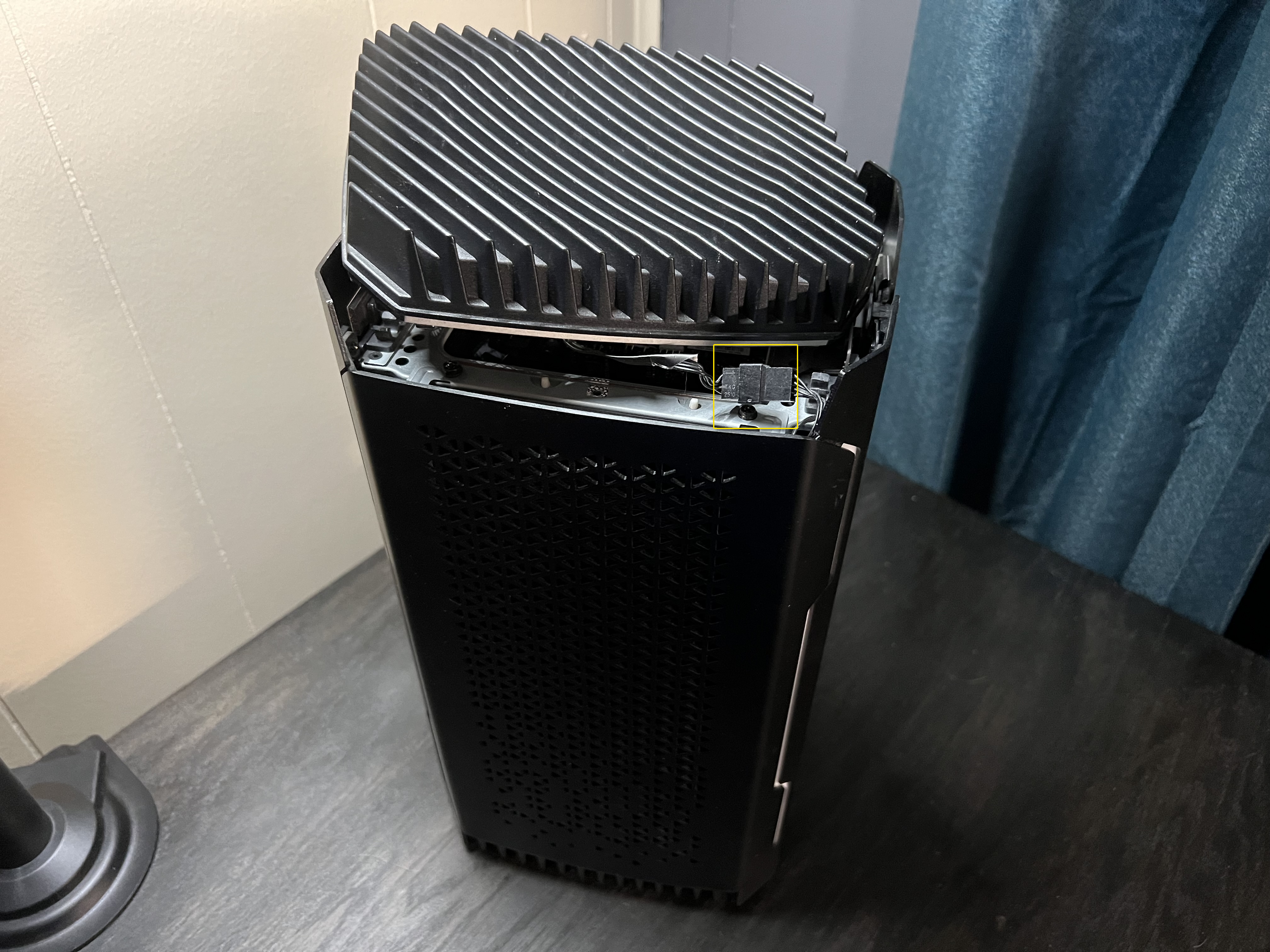

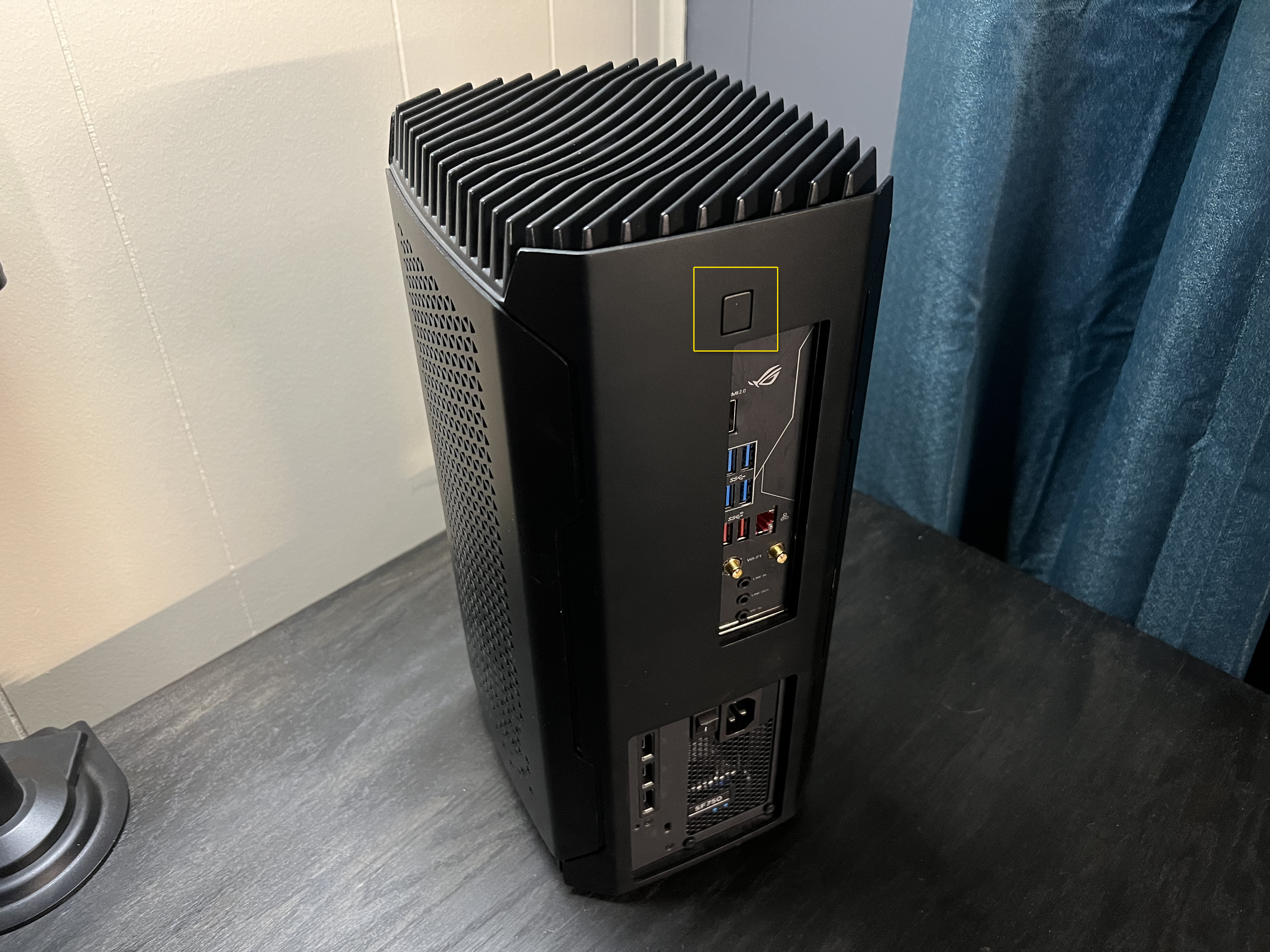

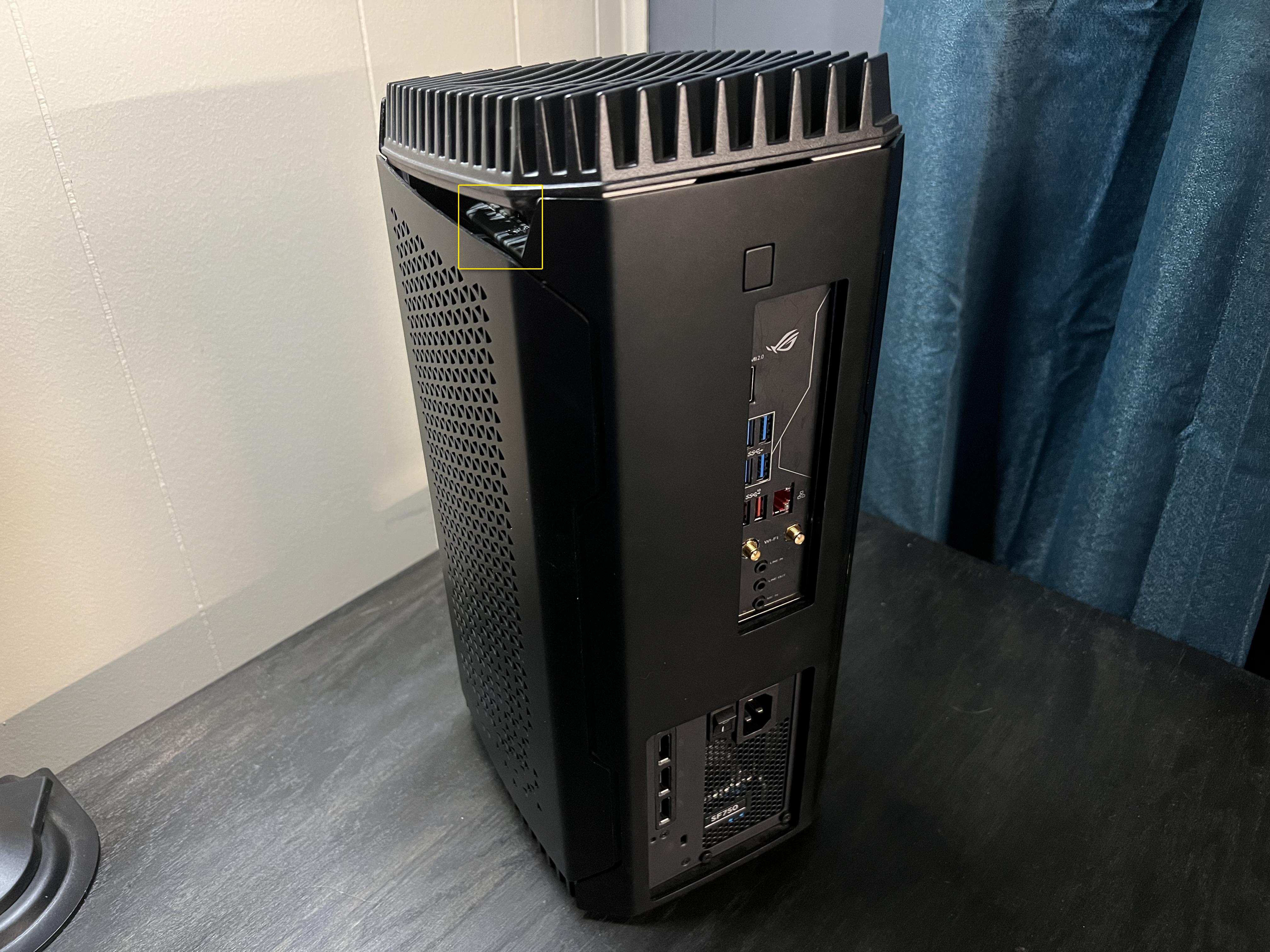

상단 그릴은 충분히 눌렸을 때 약간 올라갑니다. 상단 그릴이 해제되면 그릴을 들어 올립니다.

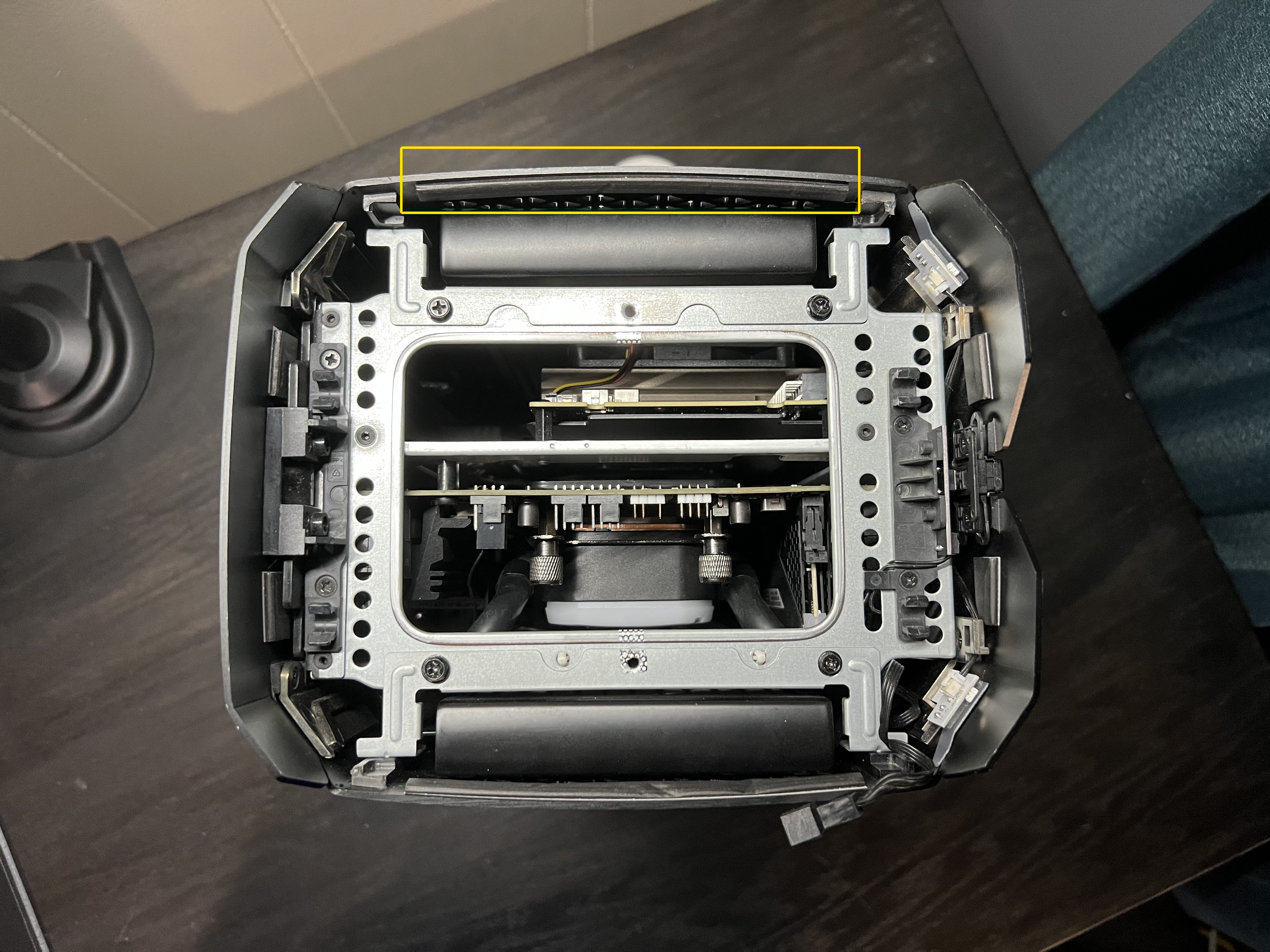

상단 그릴에서 나오는 팬 케이블을 완전히 제거하기 전에 분리해야 합니다.
단계 3: 측면 패널 제거
측면 패널에 라디에이터가 부착되어 있으므로 주의하십시오.

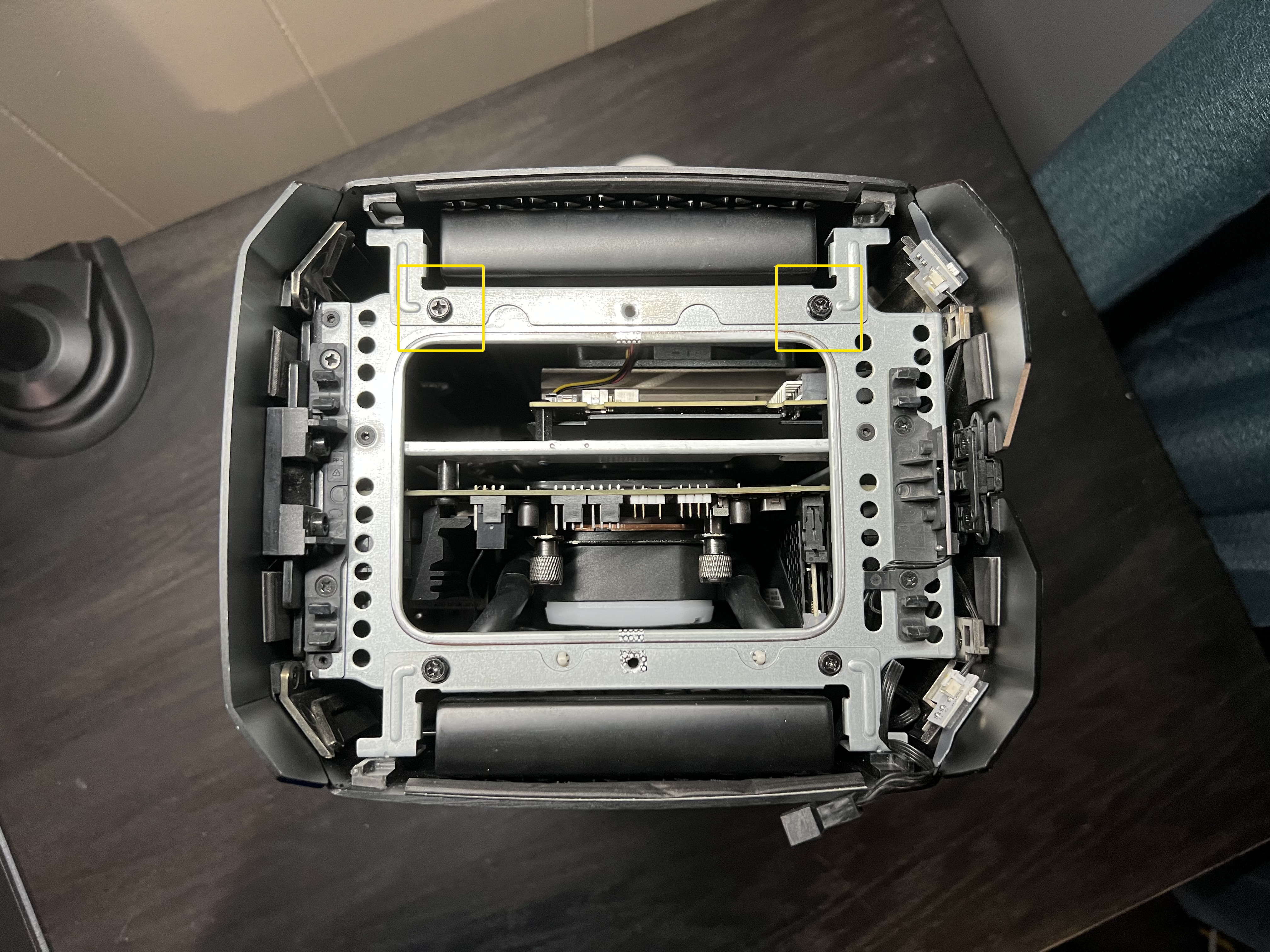

상단 그릴이 제거되면 4개의 나사가 나타납니다. 표시된 두 개의 나사를 제거합니다. 나사를 제거한 후 측면 패널 윗부분을 잡고 부드럽게 당겨 올립니다. 측면 패널이 떨어집니다.
라디에이터의 호스는 측면 패널이 충분히 눕도록 하여 그래픽 카드에서 쿨러를 제거할 수 있게 합니다. 카드에서 쿨러를 제거하는 것은 반드시 필요한 것은 아니지만, 이후 단계를 더 쉽게 수행할 수 있습니다. 쿨러를 제거하기 전에 열전도 페이스트를 준비해 두십시오.
단계 4: GPU AIO 쿨러 제거 (선택 사항)

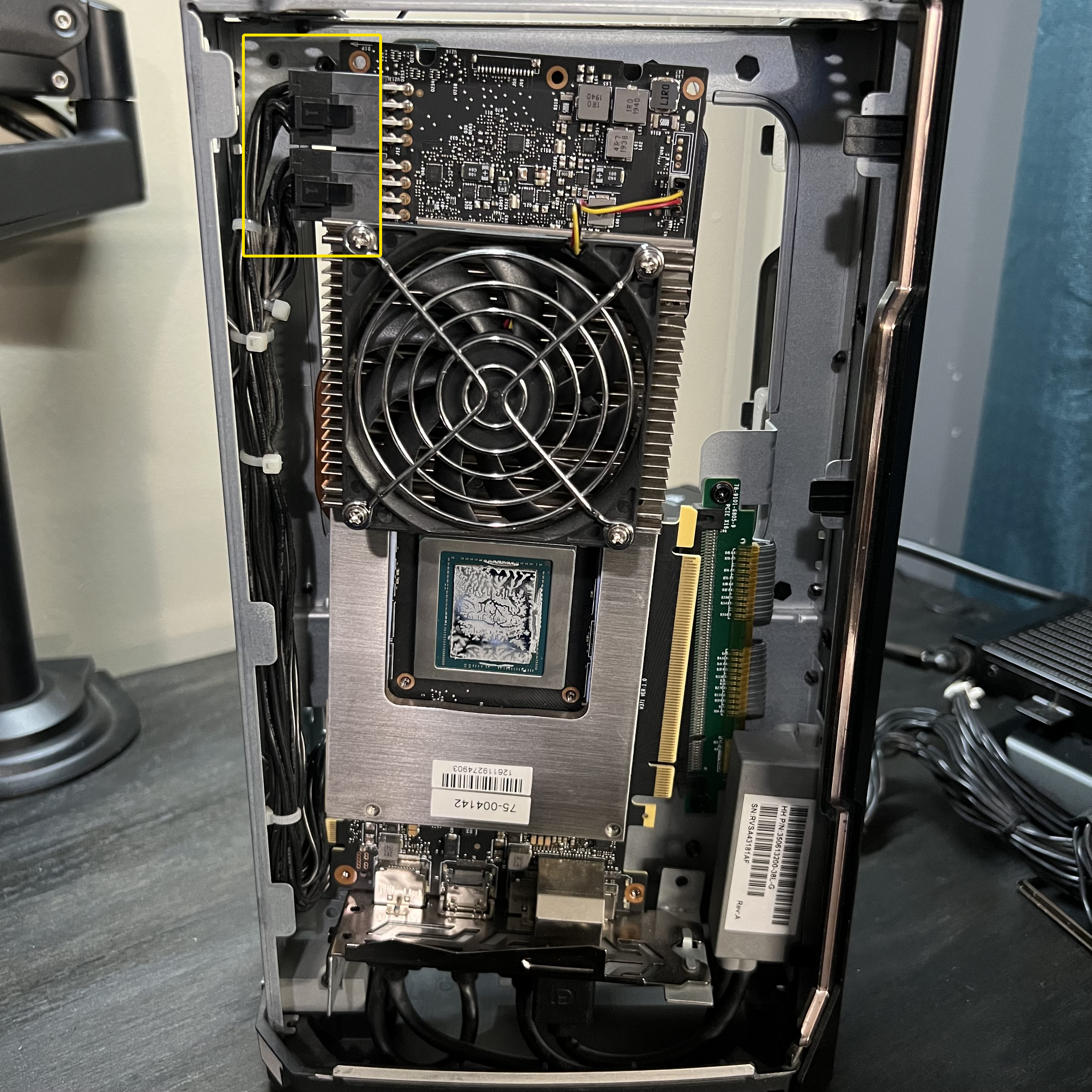

GPU AIO에서 나오는 두 개의 케이블을 제거해야 합니다. 시스템에서 GPU AIO를 제거하기로 결정한 경우 이를 제거해야 합니다.

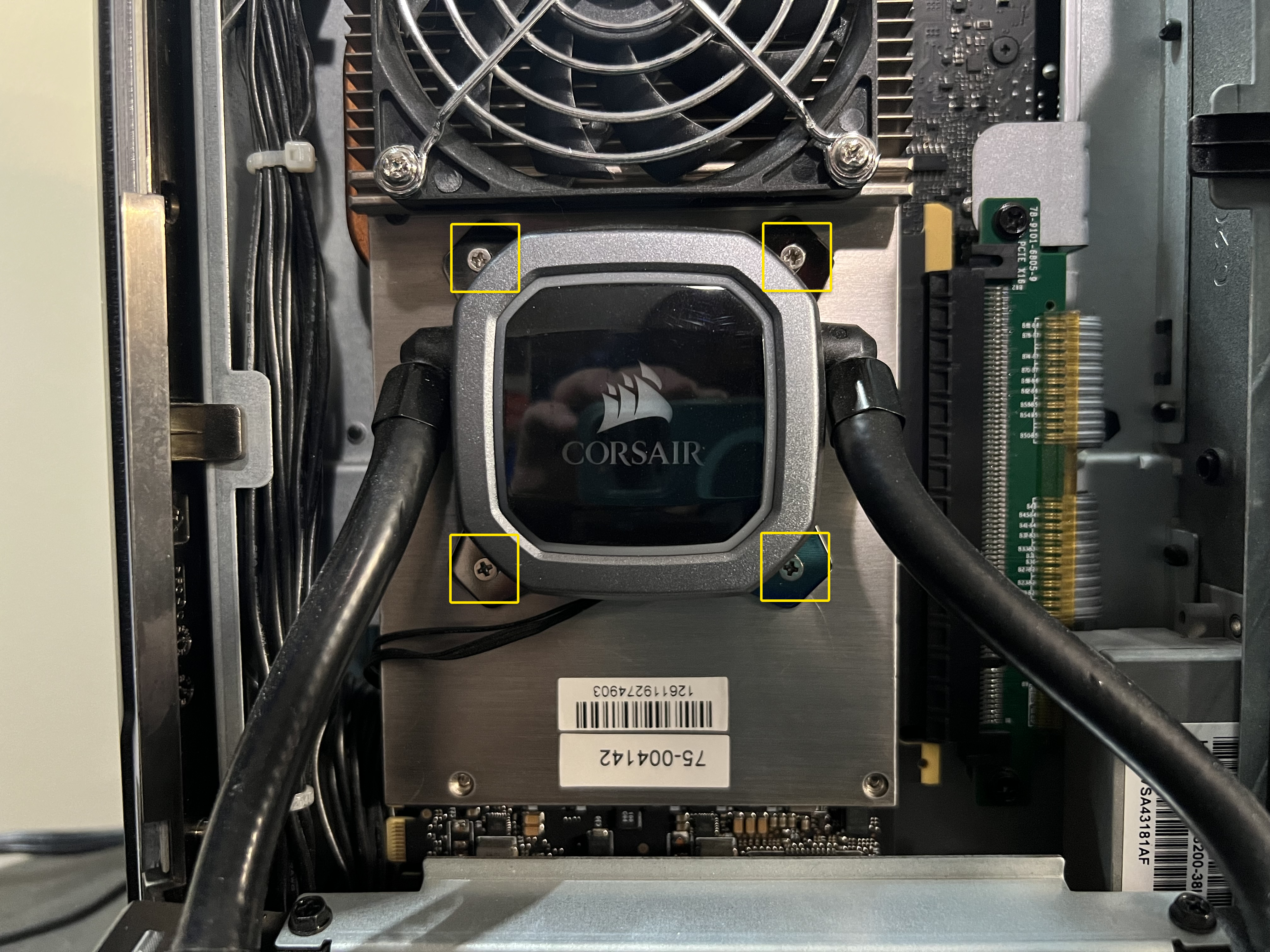

GPU AIO 쿨러는 4개의 나사로 고정되어 있습니다. 이를 회전하여 제거하되, 각 나사를 완전히 풀기 전에 다음 나사로 넘어가야 합니다.
단계 5: GPU 제거
케이스 바닥에 GPU를 잡아 두는 네 개의 나사를 제거합니다. 빨간색으로 표시된 왼쪽 하단의 나사는 마운트를 케이스에 고정하는 나사를 나타냅니다. 이것은 PCIe 브라켓에 카드를 고정하는 나사가 아닙니다.

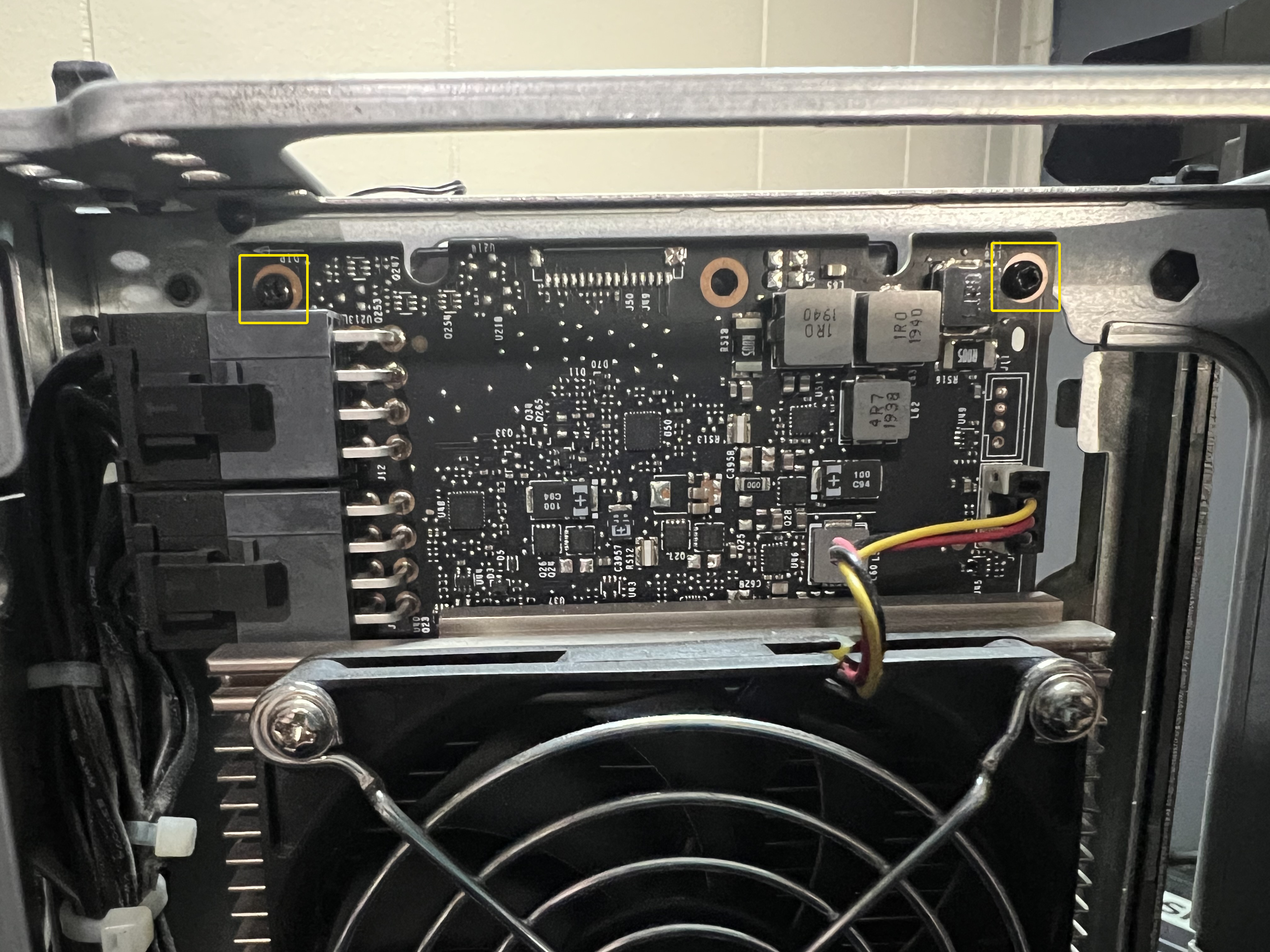

다음으로, GPU를 고정하는 윗부분의 두 개의 나사를 제거합니다.

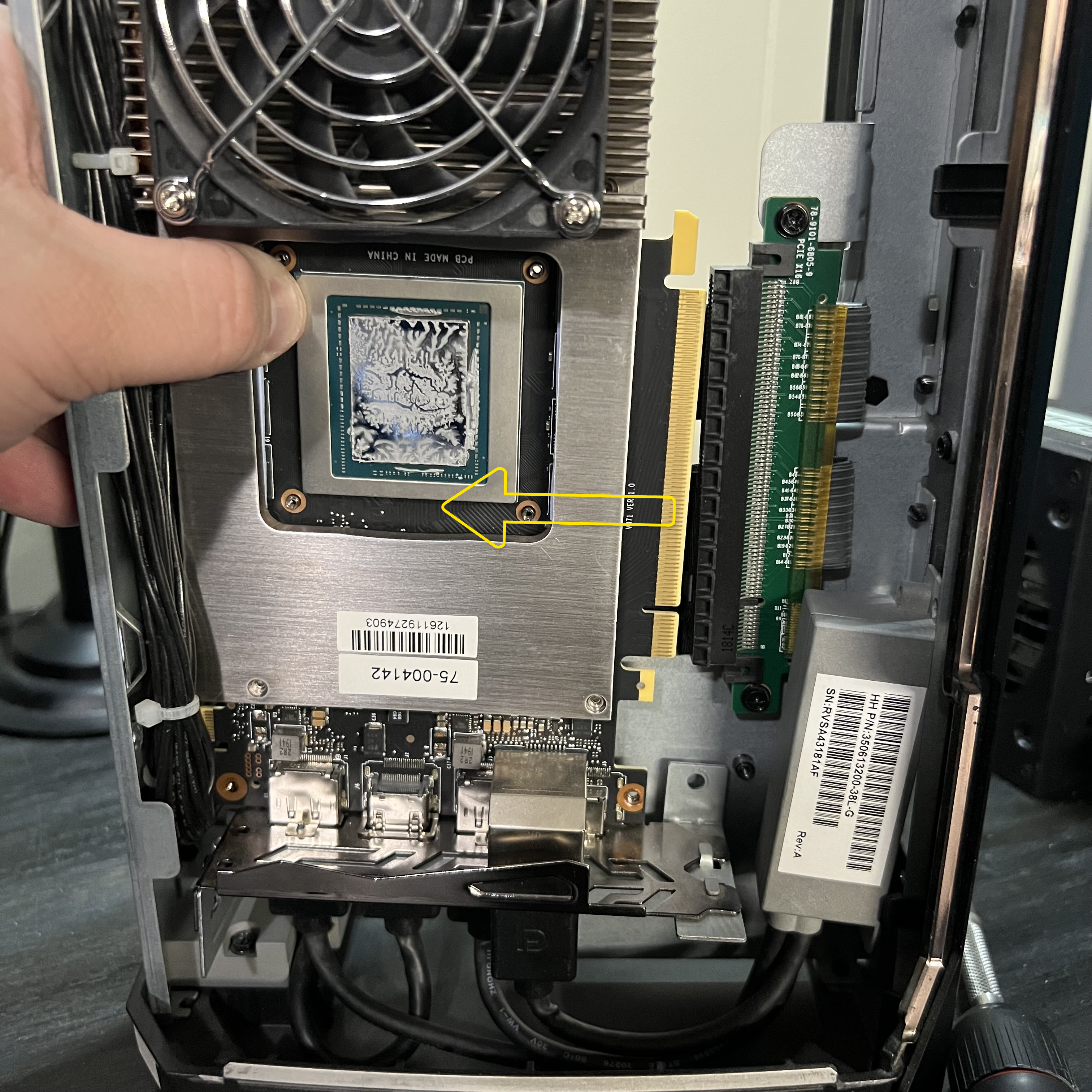

이러한 나사를 제거한 후, 아래에서 볼 수 있는 것처럼 PCIe 라이저 케이블에서 카드를 제거합니다.
카드가 PCIe 라이저에서 벗어나면 카드를 오른쪽으로 이동시키고 PCIe 전원 커넥터를 분리합니다.

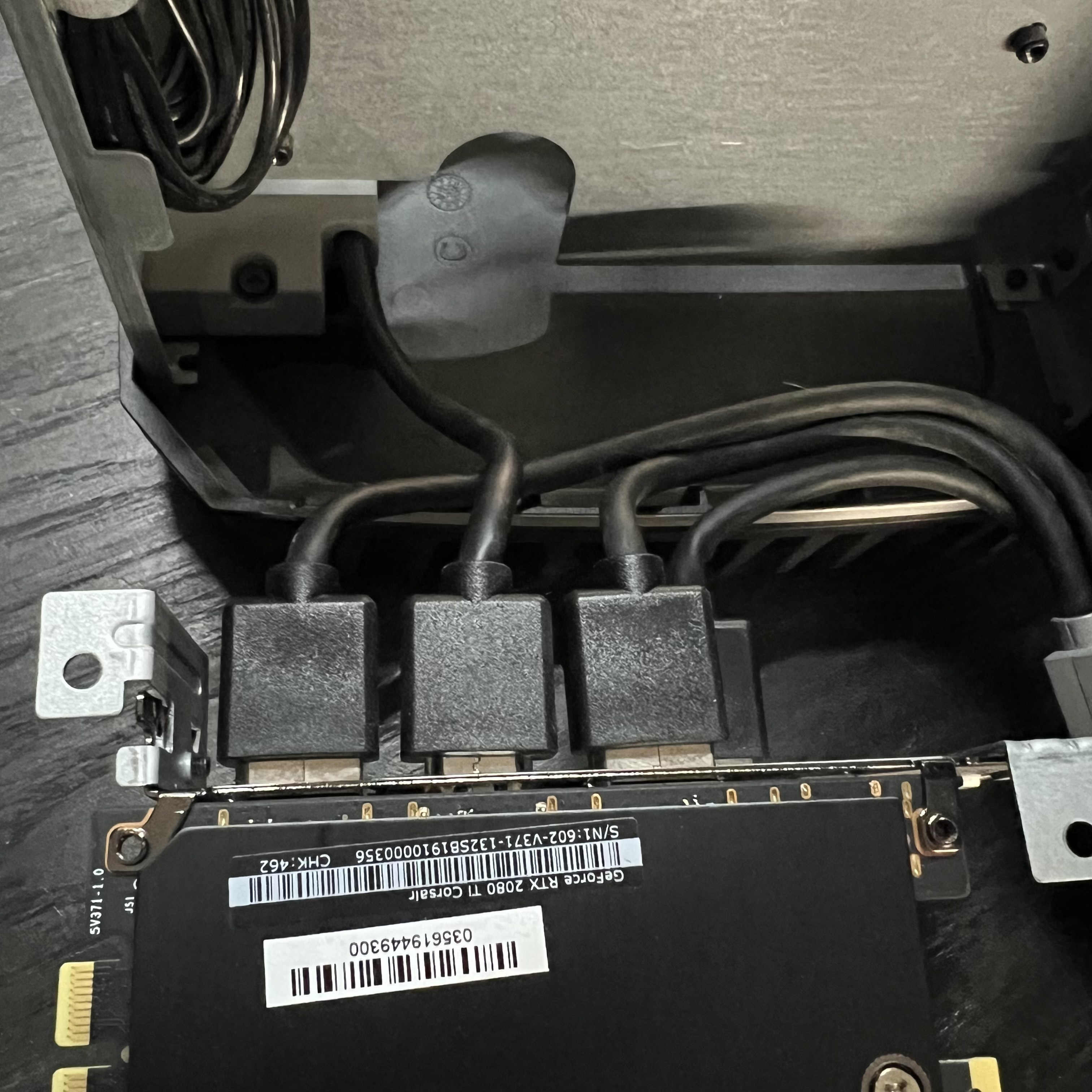

이제 카드를 측면 패널과 유사하게 회전시킬 수 있습니다. 여러 디스플레이 케이블이 연결되어 있으므로 PCIe 브라켓을 카드와 함께 제거해야 합니다. 이 중 하나의 케이블은 케이스 전면으로 연결될 수 있습니다. 이것이 GPU AIO 쿨러를 제거하는 것이 선호되는 이유입니다.
쿨러를 제거한 경우 이러한 디스플레이 케이블을 연결 상태로 둘 수 있지만, 케이블이 당겨지지 않도록 주의하십시오. 이는 그래픽 카드나 케이블 자체에 손상을 줄 수 있습니다.
단계 6: M.2에 액세스
그래픽 카드를 제거하면 드디어 마더보드 뒷면에 M.2 포트를 볼 수 있습니다. 일부 보드는 슬롯이 도달할 수 있는 위치에 있을 수 있지만, 다른 경우에는 PCIe 라이저 케이블을 제거하여 M.2 슬롯의 나사나 드라이브에 도달해야 할 수도 있습니다.
M.2 마운팅 나사에 도달하고 M.2 포트에 액세스하려면 나사 두 개를 제거하십시오.

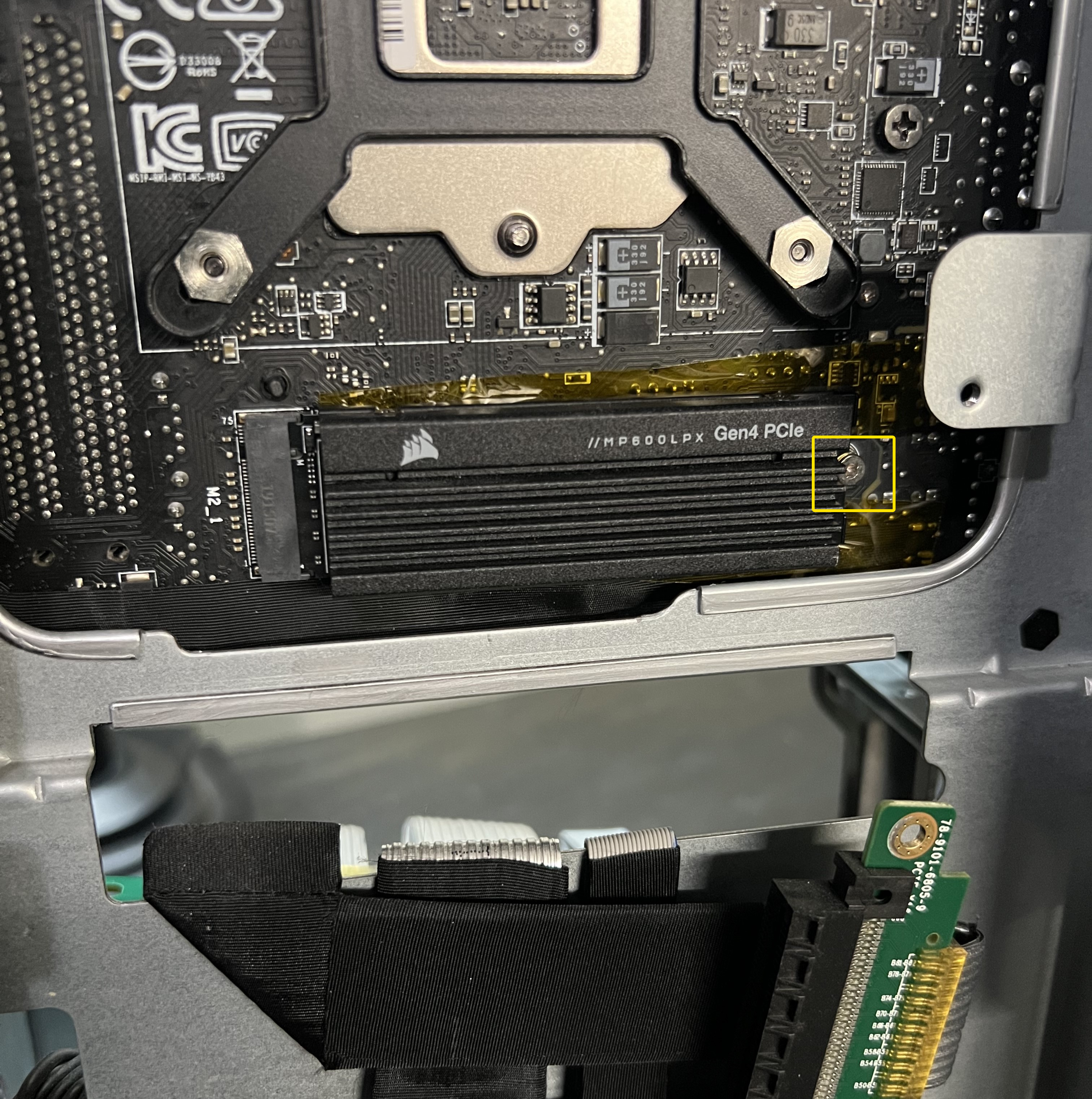

PCIe 라이저를 제거하면 아래에 표시된 SSD 마운팅 나사에 액세스할 수 있습니다. 이를 제거하고 드라이브를 교체하십시오.
시스템 재조립을 위한 참고 사항
작업을 마쳤습니다! 축하합니다. Corsair One의 SSD를 교체했습니다. 여기서부터의 과정은 각 단계를 역순으로 진행하면 됩니다. 재조립을 간단히 하려면 가이드 맨 위의 팁 및 최상의 방법을 참조하십시오.
단계 4에서 GPU AIO 쿨러를 제거했다면....

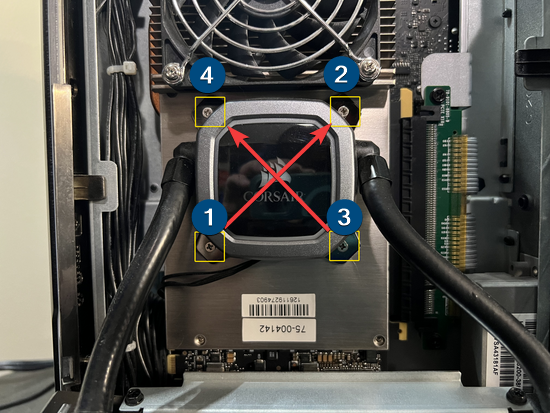

GPU에 손상을 방지하기 위해 교차 패턴이 가장 권장됩니다. 쿨러를 다시 설치할 때는 설치하기 전에 열받침을 깨끗이 닦고 새로 바르는 것이 좋습니다.
각 나사를 교차하면서 교체하고 펌프 하우징의 대각선에 있는 나사로 이동하기 전에 몇 번 돌려주세요. 이 과정을 4개의 나사가 모두 꽉 조여질 때까지 반복합니다.
이 나사를 완전히 조이기 위해 많은 토크를 가할 필요는 없습니다. 나사 드라이버에 손가락을 올려 더 이상 돌지 않을 때 멈추십시오.
