7000X/D: 전면 I/O 패널 교체 안내서

7000 시리즈 케이스의 전면 I/O는 때때로 액세스, 제거 또는 교체가 필요할 수 있는 필수 구성 요소입니다. 본 문서에서는 이러한 작업을 수행하는 데 필요한 단계를 안내합니다.

전면 I/O를 고정하는 네 개의 나사가 있음을 참고하십시오. 두 개는 케이스 내부에 있고 두 개는 외부에 있습니다.

• 단계 1: 측면 패널 제거
• 단계 2: 집게 끈 안전하게 제거
• 단계 3: 나사 제거
• 단계 4: 전면 베젤 제거
• 단계 5: 전면 베젤 해제 및 나머지 나사 제거

단계 1: 측면 패널 제거

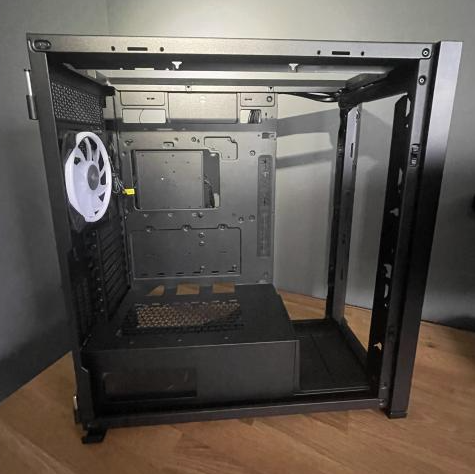

케이스를 쉽게 조작하기 위해 왼쪽 및 오른쪽 패널을 모두 제거하는 것이 좋습니다. 이렇게 하면 전면 I/O 영역에 더 잘 액세스할 수 있습니다. 시각적 지원을 위해 아래 이미지를 참조하십시오.

단계 2: 집게 끈 안전하게 제거

전면 I/O를 고정하는 나사 중 하나에 액세스하려면 집게 끈을 안전하게 제거해야 합니다. 이 단계에서 손상을 피하도록 주의하십시오.

단계 3: 나사 제거

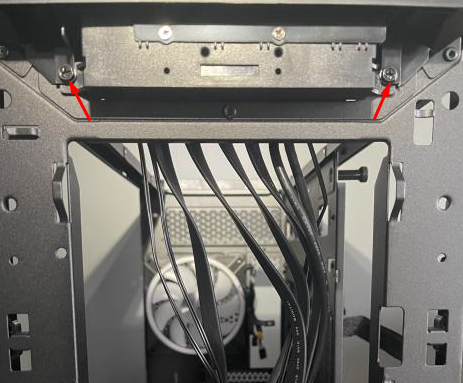

아래 이미지에서 강조된 두 개의 나사를 찾아 제거하십시오. 이 나사들은 전면 I/O를 안전하게 고정하고 있습니다.

단계 4: 전면 베젤 제거

이제 케이스의 전면 베젤을 제거하는 데 집중해 봅시다. 케이스 하부에 위치한 전면 발을 제거하여 전면 베젤을 완전히 제거할 수 있습니다.

단계 5: 전면 베젤 해제 및 나머지 나사 제거

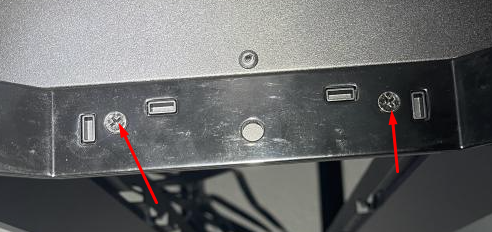

전면 베젤의 상하쪽을 부드럽게 당겨 완전히 해제하십시오. 전면 베젤을 제거한 후 아래 이미지에 표시된 나사를 찾아 제거하십시오. 이 나사들이 전면 I/O를 고정하는 데 책임이 있습니다.
